Теплосчетчики многоканальные ЭСКО МТР-06
| Номер в ГРСИ РФ: | РБ 03 10 2815 16 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Теплосчетчики |
| Производитель / заявитель: | ГП «Минсккоммунтеплосеть», г. Минск |
|
Описание типа РБ 03 10 2815 16 [2008-09-18]
rb-03-10-2815-16_2008-09-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2815 16 [2016-12-07]
rb-03-10-2815-16_2016-12-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2815 16 [2017-11-02]
rb-03-10-2815-16_2017-11-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2815 16 [2012-02-27]
rb-03-10-2815-16_2012-02-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2815 16 [2015-04-14]
rb-03-10-2815-16_2015-04-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2815 16 [2011-09-21]
rb-03-10-2815-16_2011-09-21.pdf
|
Скачать |
Теплосчетчики многоканальные ЭСКО МТР-06 (далее - теплосчетчики) предназначены для измерения тепловой энергии (количества теплоты) в системах централизованного теплоснабжения. Теплосчетчики имеют функцию измерения объема (массы) воды, потребленной или отпущенной в системах централизованного горячего и холодного водоснабжения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 2815 16 |
| Наименование | Теплосчетчики многоканальные ЭСКО МТР-06 |
| Год регистрации | 2016 |
| Номер сертификата | 10444 |
| Дата регистрации | 2016-05-31 |
| Срок действия | 2021-05-31 |
| Получатель сертификата | УП "Минсккоммунтеплосеть", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
УП "Минсккоммунтеплосеть"
Адрес: 220049, г. Минск, ул. Волгоградская, 12
Контакты: 2879915 / 2643311 / MKTSmail@netscape.net
Поверка
| Межповерочный интервал / Периодичность поверки | 48/24 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1796-2008 (извещение №1). МПИ не более 48 месяцев при выпуске из производства и не более 24 месяцев при эксплуатации. |
Поверители
Скачать
|
Описание типа РБ 03 10 2815 16 [2008-09-18]
rb-03-10-2815-16_2008-09-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2815 16 [2016-12-07]
rb-03-10-2815-16_2016-12-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2815 16 [2017-11-02]
rb-03-10-2815-16_2017-11-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2815 16 [2012-02-27]
rb-03-10-2815-16_2012-02-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2815 16 [2015-04-14]
rb-03-10-2815-16_2015-04-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2815 16 [2011-09-21]
rb-03-10-2815-16_2011-09-21.pdf
|
Скачать |
Описание типа
Назначение
Теплосчетчики многоканальные ЭСКО МТР-06 (далее - теплосчетчики) предназначены для измерения тепловой энергии (количества теплоты) в системах централизованного теплоснабжения. Теплосчетчики имеют функцию измерения объема (массы) воды, потребленной или отпущенной в системах централизованного горячего и холодного водоснабжения.
Область применения: учет в системах теплоснабжения в жилых домах, промышленных, административно-бытовых зданиях, на узлах учета источника и потребителя тепловой энергии, а также в автоматизированных системах учета и контроля технологических процессов и на других объектах.
Описание
Принцип работы теплосчетчика состоит в измерении параметров теплоносителя (расхода, температуры, давления) в трубопроводах системы теплопотребления (теплоснабжения) с последующим определением количества теплоты (тепловой энергии) и других параметров жидкости путем обработки результатов измерений микропроцессорным устройством тепловычислителя теплосчетчика.
Тепловычислитель имеет три контура для измерения параметров теплоносителя с частотным входом от 0 до 1000 Гц.
Теплосчетчики обеспечивают:
а) измерение, вычисление и индикацию раздельно по трем контурам систем теплоснабжения:
-тепловой энергии, ГДж, кВт;
-накопленного объема теплоносителя или накопленной массы теплоносителя, м3 или т;
-значение тепловой мощности теплоносителя, ГДж/ч, кВт/ч;
-значения объемного расхода теплоносителя, м3/ч;
- значения массового расхода теплоносителя (при подключении к теплосчетчику датчиков температуры), т/ч;
- значения температуры теплоносителя (при подключении к теплосчетчику датчиков температуры), °C;
- значения избыточного давления (при подключении к теплосчетчику датчиков давления), МПа;
- времени наработки теплосчетчика, ч;
- времени нормальной работы теплосчетчика, ч;
- время работы в нештатном режиме, ч;
- текущего времени/даты в таймере реального времени;
- код ошибки входных параметров;
- наименования и размерности измеренных и вычисленных параметров;
б ) сохранение измеренной, вычисленной информации в архиве раздельно по трем контурам:
- значение накопленной тепловой энергии (количества теплоты), ГДж, кВт;
- значение накопленного объема теплоносителя или накопленной массы теплоносителя, м3 или т;
- значение разницы объема или массы между подающим и обратным трубопроводах, м3 или т;
- значения температуры теплоносителя, °C;
- среднее значение разницы температуры, °C;
- значения избыточного давления (при подключении к теплосчетчику датчиков давления), МПа;
- времени наработки теплосчетчика, ч;
- время работы в нештатном режиме, ч;
- время нормальной работы теплосчетчика, ч;
- время работы за пределами нормируемых параметров, ч.
Теплосчетчики обеспечивают сохранение в архивах и вывод на внешние устройства почасовых записей тепловой энергии (количества теплоты), массы (объема), времени наработки, а также средние значения температуры и давления. Соответствующие значения за сутки, месяц или заданный интервал времени вычисляются по данным часовых записей архива. Глубина почасовых архивов - не менее 62 суток (4464 записей). Глубина посуточных архивов - не менее 90 суток. Теплосчетчики обеспечивают сохранение в архивах значений измеренных параметров, а также данных программирования в энергонезависимой памяти в течение 12 лет.
Теплосчетчики имеют интерфейсный разъем RS-232, PR-485, предназначенный для вывода измеренной и вычисленной информации на компьютер, а также параметров самого теплосчетчика и характера его неисправностей.
Схема с указанием мест нанесения знака поверки (клейма-наклейки) и пломбирования приведена в приложении А к описанию типа.
Внешний вид теплосчетчиков приведен на рисунке 1.

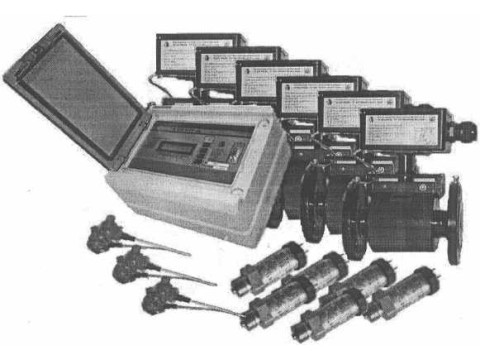

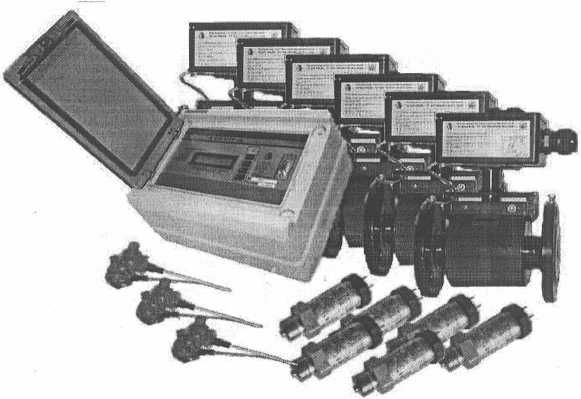

Рисунок 1 - Внешний вид теплосчетчика многоканального ЭСКО МТР-06
Влияние ПО учтено при нормировании метрологических характеристик теплосчетчиков. Идентификационные данные ПО приведены в таблице 1. Метрологически значимые параметры, не могут быть изменены потребителем без повреждения пломб.
Таблица 1 - ИдентификационныеданныеГЮ
|
Обозначение теплосчетчика |
Наименование ПО |
Номер версии ПО |
|
ЭСКО МТР-06 |
Внутреннее программное обеспечение |
mtr06v2_038217 |
|
Примечания: 1) Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО теплосчетчиков останется без изменений. | ||
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 2.
Таблица 2
|
Наименование параметра |
Значение параметра |
|
1 |
2 |
|
1 Пределы допускаемой относительной погрешности теплосчетчика при измерении тепловой энергии (количества теплоты): - класс 1 по СТБ EN 1434-1 (с расходомерами ЭСКО РВ.08) - класс 2 по СТБ EN 1434-1 (с расходомерами ЭСКО РВ.08) - класс 3 по СТБ EN 1434-1 (со счетчиками воды СВ-32, СВ-40 "Струмень", СВХ-15, СВГ-15 "Струмень-Гран", JS, MWN/JS) |
± (2+4A0MMH/A0+O,O1qp/q) % ± (3+4A0MMH/A0+O,O2qp/q) % ± (4+4A0MMH/A0+O,O5qp/q), %, |
2
|
1 |
2 |
|
2 Пределы допускаемой относительной погрешности теплосчетчика при измерении объема (массы) жидкости при номинальных диаметрах условного прохода от 6 до 150 мм: расходомер ЭСКО РВ.08 исполнение А: - в диапазоне расходов qp > q£ 0,04-qp - в диапазоне расходов 0,04-qp > q£ 0,02-qp расходомер ЭСКО РВ.08 исполнение В: - в диапазоне расходов qp > q£ 0,004 qp расходомер ЭСКО РВ.08 исполнение С: - в диапазоне расходов qp £ qS 0,01-qp - со счетчиками воды СВ-32 "Струмень", СВ-40 "Стру-мень", СВХ-15, СВГ-15 "Струмень-Гран", JS, MWN/JS, ЕТК-м-N, ETW-M-N |
± 0,25 % ± (0,25 + 0,005-qp/q) % ±(1,0 + 0,005-qp/q) % ± (1,0 + 0,01-qp/q) % ± 5,0 % |
|
3 Пределы допускаемой относительной погрешности теплосчетчика при преобразовании частотноимпульсного сигнала от датчиков потока в значение объема |
± 0,05 % |
|
4 Пределы допускаемой абсолютной погрешности теплосчетчика при измерении температуры теплоносителя |
±(0,6+0,004t),°C |
|
5 Пределы допускаемой абсолютной погрешности теплосчетчика при преобразовании сигнала от датчика температуры в значение температуры теплоносителя |
±(0,1+0,001 t), °C |
|
6 Пределы допускаемой относительной погрешности теплосчетчика при вычислении количества теплоты |
±(0,5+ДОМин/АО). % |
|
7 Пределы допускаемой приведенной погрешности теплосчетчика при преобразовании токового сигнала от датчиков избыточного давления в значение давления |
± 0,2 % |
|
8 Пределы допускаемой приведенной погрешности теплосчетчика при измерении давления |
±1,5% |
|
9 Пределы относительной погрешности теплосчетчика при измерении интервалов времени |
±0,01% |
|
10 Диапазон измерений температуры измеряемой среды |
от0°С до 150 °C |
|
11 Диапазон измерений разности температур измеряемой среды |
отЗ °C до 147 °C |
|
12 Максимальное рабочее давление измеряемой среды |
1,6 МПа |
|
13 Условия эксплуатации по СТБ EN 1434-1 |
класс А |
|
14 Время установления рабочего режима |
зависит от времени установления рабочего режима применяемого расхо домера |
|
15 Номинальное напряжение питания от сети переменного тока |
230 В |
|
16 Потребляемая мощность, не более |
50 В-А |
|
17 Степень защиты оболочки по ГОСТ 14254 |
IP 54 _______ |
|
18 Масса тепловычислителя теплосчетчика, не более |
6 |
Продолжение таблицы 2
|
1 |
2 |
|
19 Габаритные размеры тепловычислителя теплосчетчика, не более |
273 мм*220 ммх140 мм |
|
20 Средняя наработка на отказ, не менее |
35 000 часов |
|
21 Полный средний срок службы, не менее |
12 лет |
|
Примечание: t - значение температуры теплоносителя, °C; Д0МИН, ДО - значения минимальной и измеренной разности температур в трубопроводе, °C; qp и q - значение максимального и измеренного расхода теплоносителя в трубопро воде, м3/ч. | |
Датчики потока (счетчики воды), входящие в состав теплосчетчика, должны быть внесены в Государственный реестр средств измерений Республики Беларусь, иметь нормированные выходные числоимпульсные сигналы по ГОСТ 26.010 с относительной погрешностью не более ±5 %.
Типы применяемых датчиков потока должны соответствовать перечню, приведенному в таблице 3.
Таблица 3
|
Наименование, тип |
Обозначение |
|
Расходомеры-счетчики электромагнитные ЭСКО РВ.08 |
ТУ BY 100185328.001-2008 |
|
Счетчики воды крыльчатые СВ-25 «Стру-мень», СВ-32 «Струмень», СВ-40 «Струмень» |
ТУ BY 100832277.005-2007 |
|
Счетчики воды крыльчатые СВХ-15, СВГ-15 «Струмень-Гран» |
ТУ РБ 14506370.005-95 |
|
Счетчики холодной и горячей воды крыльчатые JS |
Выпускаются по технической документации фирмы-изготовителя «Fabryka Wodomierzy PoWoGaz S.A.» |
|
Счетчики холодной воды сопряженные MWN/JS |
Выпускаются по технической документации фирмы-изготовителя «Fabryka Wodomierzy PoWoGaz S.A.» |
|
Счетчики воды крыльчатые ЕТ-м (модификаций ЕТК-м-N, ETW-M-N) |
ТУ PБ 37412364.001-97 |
Комплекты термопреобразователей сопротивления, термопреобразователи сопротивления, входящие в состав теплосчетчика, должны иметь номинальную статическую характеристику (НСХ) Pt 100 (100 П), 4-х проводную схему подключения, соответствовать классу точности «А» или «В» по ГОСТ 6651 и должны быть внесены в Государственный реестр средств измерений Республики Беларусь.
Типы, применяемых датчиков температуры должны соответствовать перечню, приведенному в таблице 4.
Таблица 4
|
Наименование, тип |
Обозначение |
|
Термопреобразователи сопротивления ТС-Б |
ТУ РБ 390184271.001-2003 |
|
Комплекты термопреобразователей сопротивления платиновые КТС-Б |
ТУ РБ 390184271.003-2003 |
|
Термопреобразователи сопротивления платиновые ТСП-Н |
ТУ BY 300044107.001-2006 |
|
Комплекты термопреобразователей сопротивления КТСП-Н |
ТУ РБ 300044107.008-2002 |
|
Термопреобразователи сопротивления ТСПА |
ТУ BY 100082152.003-2006 |
Датчики давления, входящие в состав теплосчетчиков, должны иметь выходной токовый сигнал (4 - 20) мА, допускаемую приведенную погрешность не более ±1,0 % в диапазоне от 0 до 1,6 МПа и должны быть внесены в Государственный реестр средств измерений Республики Беларусь. Типы применяемых датчиков давления должны соответствовать перечню, приведенному в таблице 5.
Таблица 5
|
Наименование, тип |
Обозначение |
|
Датчик давления «ДОМИНАТОР» |
ТУ BY 100270876.146-2009 |
|
Преобразователи давления измерительные PC и PR |
ТУ РБ 390171150.001-2004 |
|
Преобразователи давления измерительные НТ |
ТУ РБ 300044107.006-2003 |
|
Датчики давления ИД |
ТУ РБ 390184271.002-2003 |
Знак утверждения типа
Знак Утверждения типа средств измерений наносится на лицевую панель корпуса тепловычислителя теплосчетчика и на титульный лист паспорта типографским способом или иным, принятым у изготовителя.
Комплектность
Комплект поставки теплосчетчика должен соответствовать перечню, указанному в таблице 6.
Таблица 6
|
Наименование |
Обозначение |
Кол-во |
|
Теплосчетчик многоканальный ЭСКО МТР-06 в составе: |
ТУ BY 100185328.002-2008 | |
|
- тепловычислитель |
АНВР 00.000 |
1 шт. |
|
- датчик потока |
ТУ BY 100185328.001-2008; ТУ BY 100832277.005-2007; ТУ РБ 14506370.005-95; РБ 03 07 0303; РБ 03 07 0302; РБ 03 07 0304; ТУ РБ 37412364.001-97 |
до 6 шт.1) |
|
- датчик температуры |
ТУ РБ 390184271.001-2003; ТУ РБ 390184271.003-2003; ТУ РБ 300044107.001-2006; ТУ РБ 300044107.008-2002; ТУ BY 100082152.003-2006 |
до 6 шт.1) |
|
- датчик давления |
ТУ BY 100270876.146-2009; ТУ РБ 390171150.001-2004; ТУ BY 300044107.006-2003; ТУ РБ 390184271.002-2003; |
ДО 6 шт.1) |
|
Теплосчетчик многоканальный ЭСКО МТР-06. Паспорт |
АНВР 00.000 ПС |
1 шт. |
|
Теплосчетчик многоканальный ЭСКО МТР-06. Руководство по эксплуатации |
АНВР 00.000 РЭ |
1 шт. |
|
Теплосчетчик многоканальный ЭСКО МТР-06. Методика поверки |
МРБ МП. 1796-2008 |
1 шт. |
|
Комплект монтажных частей |
АНВР 00.000 |
1 шт.2) |
|
Упаковка |
АНВР 00.000 |
1 шт. |
|
Примечания: 1 Допускается поставлять тепловычислитель без упаковки по согласованию с заказчиком. 2 По отдельному заказу теплосчетчик может комплектоваться дополнительным оборудованием: средства съема, переноса и обработки данных архива измерений, модем, принтер. 1) - количество и тип определяется при заказе. 2) - комплект монтажных частей поставляется по отдельному заказу. | ||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100185328.002-2008 "Теплосчетчики многоканальные ЭСКО МТР-06. Технические условия".
СТБ EN 1434-1-2011 Теплосчетчики. Часть 1. Общие требования.
ГОСТ 12.2.091-2012 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования.
ГОСТ 26.010-80 «Средства измерений и автоматизации. Сигналы частотные электрические непрерывные входные и выходные».
ГОСТ 6651-2009 ГСОЕИ. «Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».
ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (Код IP)».
МРБ МП. 1796-2008 "Теплосчетчики многоканальные ЭСКО МТР-06.
Методика поверки".
сстанд-,'
Государственный реестр средств измерений Республики Беларусь
Заключение
Теплосчетчики многоканальные ЭСКО МТР-06 соответствуют требованиям ТУ BY 100185328.002-2008, СТБ EN 1434-1-2004, ГОСТ 12.2.091-2012, ТР ТС 004/2011,ТР ТС 020/2011 (декларация соответствия № ТС BY/112 11.01. ТР004 003 01538 до 28.05.2018).
Межповерочный интервал - не более 48 месяцев при выпуске из производства и не более 24 месяцев при эксплуатации (при применении в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025
