Установки поверочные расходомерные (проливные) автоматические и полуавтоматические Prematest, JOS
| Номер в ГРСИ РФ: | РБ 03 07 2698 14 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | «Sensus Slovensko a.s.», г.Стара-Тура, Словакия |
|
Описание типа РБ 03 07 2698 14 [2010-09-17]
rb-03-07-2698-14_2010-09-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2698 14 [2009-06-30]
rb-03-07-2698-14_2009-06-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2698 14 [2014-05-29]
rb-03-07-2698-14_2014-05-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2698 14 [2010-05-20]
rb-03-07-2698-14_2010-05-20.pdf
|
Скачать |
Установки поверочные расходомерные (проливные) автоматические и полуавтоматические Prematest, JOS предназначены для измерения и воспроизведения заданных расходов жидкости (воды).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 2698 14 |
| Наименование | Установки поверочные расходомерные (проливные) автоматические и полуавтоматические Prematest, JOS |
| Год регистрации | 2014 |
| Номер сертификата | 9168 |
| Дата регистрации | 2014-05-29 |
| Срок действия | 2019-05-29 |
| Получатель сертификата | фирма "Sensus Slovensko a.s.", Словакия (SK) |
Производитель / Заявитель
фирма "Sensus Slovensko a.s."
Адрес: Nam.Dr.A.Schweitzera 194, 916 01 Stara Tura
Контакты: +421 32 775 2244 / +421 32 776 4110 / www.sensus.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Проводить метрологическую аттестацию установок юридическими лицами, входящими в государственную метрологическую службу с периодичностью не более 12 месяцев. |
Поверители
Скачать
|
Описание типа РБ 03 07 2698 14 [2010-09-17]
rb-03-07-2698-14_2010-09-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2698 14 [2009-06-30]
rb-03-07-2698-14_2009-06-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2698 14 [2014-05-29]
rb-03-07-2698-14_2014-05-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2698 14 [2010-05-20]
rb-03-07-2698-14_2010-05-20.pdf
|
Скачать |
Описание типа
Назначение
Установки поверочные расходомерные (проливные) автоматические и полуавтоматические Prematest, JOS предназначены для измерения и воспроизведения заданных расходов жидкости (воды).
Область применения - поверка и испытания первичных преобразователей расхода (ПНР), расходомеров, счетчиков горячей и холодной воды.
Описание
Принцип работы установок поверочных расходомерных (проливных) автоматических и полуавтоматических Prematest, JOS (далее - установки поверочные расходомерные) основан на методе измерения потока жидкости в закрытых каналах путем взвешивания массы жидкости (воды), поступившей в измерительный бак за известный интервал времени.
Конструктивно установки поверочные расходомерные состоят из:
- устройства подачи и хранения воды;
- устройства создания и стабилизации расхода;
- отклоняющих (запорных) устройств;
- испытательного участка (стола с линиями для крепления и системы съема показаний поверяемых (испытуемых) ППР, расходомеров, счетчиков;
- эталонных весов с резервуаром для жидкости (воды);
- эталонных средств задания и измерения расходов (электромагнитные или поплавковые расходомеры);
- блока управления.
Все части испытательного участка, соприкасающиеся с водой, изготовлены из нержавеющей стали, латуни или пластмассы. Крепление ППР, расходомеров или счетчиков на линиях испытательного участка осуществляется при помощи пневматического или гидравлического зажима. В начале и в конце каждой линии испытательного участка установлены манометры (диапазон от минус 0,1 до плюс 2,4 МПа, класс 1 или 1,6 по ГОСТ 22520-85) и термопреобразователи сопротивления (Pt 500 или Pt 100 по СТБ ЕН 60751-2004).
На каждой линии измерительного участка установки поверочной расходомерной можно независимо воспроизвести необходимый расход жидкости (воды). Управление процессом задания и регулировки расходов, а также управление перекидным устройством может осуществляется полуавтоматически или автоматически при помощи компьютера и дистанционно-управляемых клапанов и сервоприводов.
Блок управления осуществляет реализацию процесса задания расхода жидкости, в соответствии с заданными параметрами. Данные от ППР, расходомеров или счетчиков в компьютер заносятся либо в ручную, либо при помощи оптических головок съема показаний (для счетчиков) или другими вспомогательными средствами. Программным обеспечением предусмотрено также создание базы данных измеренных результатов измерений и технологических данных процесса испытаний (поверки) (температура, давление, расход воды и т.д.), которые можно хранить на жестком диске или печатать на принтере.
В качестве эталонных весов с резервуаром для жидкости используются весы производства фирмы Mettler Toledo или аналогичные, внесенные в Государственный реестр Республики Беларусь.
Установки поверочные расходомерные выполнены следующих модификаций:
Prematest 25, Prematest 40, Prematest 50, Prematest 100, Prematest 150;
JOS 15, JOS 25, JOS 40, JOS 50, JOS 100, JOS 150;
JOS 15 Z, JOS 25 Z, JOS 40 Z, JOS 50 Z, JOS 100 Z, JOS 150 Z;
JOS 40 ZT, JOS 50 ZT, JOS 100 ZT, JOS 150 ZT
Модификации отличаются диаметром условного прохода, автоматическим и полуавтоматическим (Prematest Ду, Prematest Т Ду) или полуавтоматическим (JOS Ду, JOS Ду Z, JOS Ду ZT) съемом информации, наличием системы нагрева воды до 90°С (JOS Ду ZT, Prematest Т Ду).
Внешний вид установок поверочных расходомерных (проливных) автоматических и полуавтоматических Prematest, JOS приведен на рисунке 1.

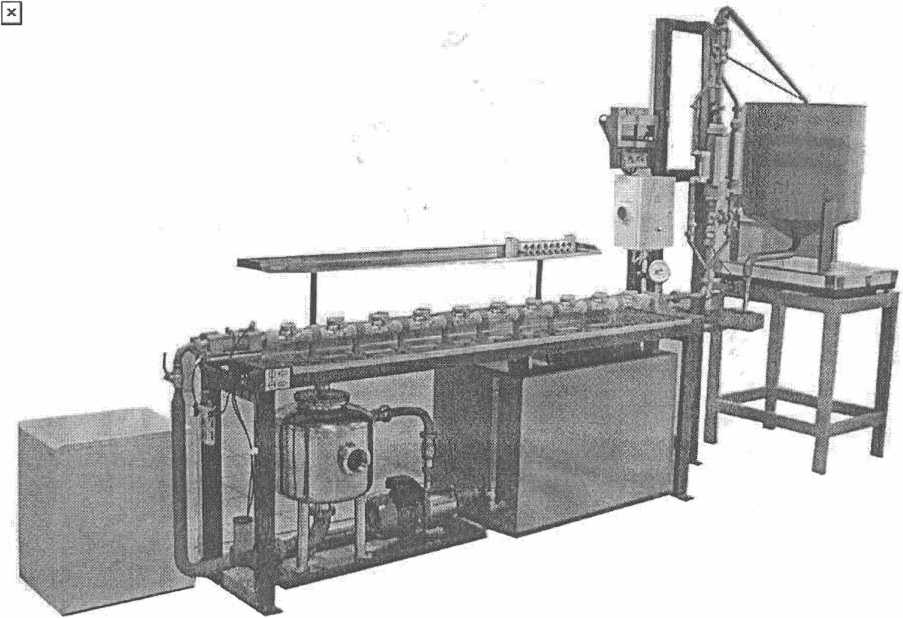

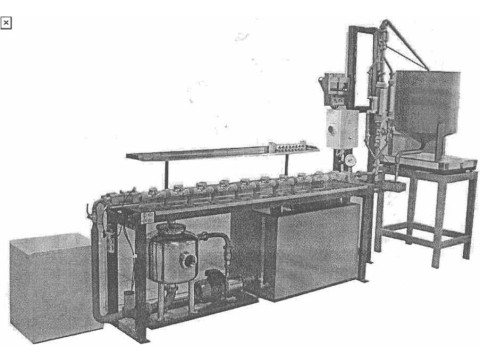

Рисунок 1. Внешний вид установки поверочной расходомерной (проливной) полуавтоматической JOS 25 Z
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблицах 1,2.
Таблица 1
|
Наименование харак-теристики |
Prematest | ||||
|
25 |
40 |
50 |
100 |
150 | |
|
Диаметры условных проходов Ду, мм |
15,20 |
15,20, 25, 32, 40, |
15,20, 25, 32, 40, 50, 65 |
40, 50, 65, 80, 100, 150 |
50, 65, 80, 100, 150 |
|
Диапазон расходов, воспроизводимых установкой, м3/ч |
0,01-5 |
0,3-20 |
0,01-60 |
0,1-180 |
0,1-200 |
|
Расширенная неопределенность относительной погрешности измерения объемного расхода установкой (Р=0.95, к=2) |
±2% | ||||
|
Количество расходомеров, шт |
2 эл.магн |
3 эл.магн |
3 эл магн |
3 эл магн |
3-4 эл магн |
|
Класс точности эталонных электромагнит расходомеров по ГОСТ 28723-90 |
0,2 | ||||
|
Наибольший предел взвешивания весов, кг |
150 |
300 |
600 |
1500 |
600/6000 |
|
Наименьший предел взвешивания, кг |
0,05 |
0,1 |
0,5 |
1 |
0,5/5 |
|
Дискретность d, г |
1 |
2 |
10 |
20 |
10/100 |
|
Класс весов по МОЗМ-76 |
Высокий | ||||
|
Номинальный объем бака для взвешивания, л |
150 |
300 |
600 |
1500 |
600/6000 |
|
Максимальное давление жидкости (воды), МПа |
0,8 |
0,8 |
0,8 |
0,8 |
1 |
|
Номинальное напряжение питания установки, В |
400 |
400 |
400 |
400 |
400 |
|
Потребляемая мощность, кВт, не более (Prematest / Prematest Т) |
10/20 |
15/30 |
25/50 |
45/70 |
70/120 |
|
Габаритные размеры установки, мм, не более |
5500х 3100x3100 |
5800х 3100x3100 |
5800х 3100x3100 |
7000х 4500x4500 |
7500х 5500x5500 |
|
Рабочая температура эксплуатации, °C |
20±5 | ||||
Таблица 2
|
Наименование характеристики |
JOS 15 Z |
JOS 25 Z |
JOS 40, JOS 40 Z, JOS 40 ZT |
JOS 50 JOS 50 Z, JOS 50 ZT |
JOS 100, JOS 100 z, JOS 100 ZT |
JOS 150, JOS 150 Z, JOS 150 ZT |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Диаметры условных проходов Ду, мм |
15,20 |
15,20 |
10, 15,20, 25 32,40 |
15, 20, 25, 32, 40, 50 |
50,65,80,100 |
50, 65, 80, 100, 125, 150 |
|
Диапазон расходов, воспроизводимых установкой, м3/ч |
0,02-2,5 |
0,01-7 |
0,016-20 |
0,016-30 |
0,080-150 |
0,1-300 |
|
Расширенная неопределенность относительной погрешности измерения объемного расхода установкой (Р=0.95, к=2) |
±2% | |||||
|
Количество расходомеров, шт |
2 попл |
3 попл |
4 попл |
4 попл |
3 эл магн |
3 эл магн |
|
Класс точности эталонных электромагнит расходомеров по ГОСТ 28723-90 |
0,2 | |||||
|
Наибольший предел взвешивания весов, кг |
60 |
150 |
300 |
60/600 |
3000 |
600/6000 |
|
Наименьший предел взвешивания, кг |
0,05 |
1 |
0,1 |
0,05/0,5 |
2,5 |
0,5/5 |
|
Дискретность d, г |
1 |
2 |
2 |
1/10 |
50 |
10/100 |
|
Цена поверочного деления е, г |
10 |
10 |
10 |
10/100 |
100 |
100/1000 |
|
Класс весов по МОЗМ-76 |
высокий | |||||
|
Номинальный объем бака для взвешивания, л |
55 |
150 |
300 |
600 |
300 |
600/6000 |
|
Максимальное давление жидкости (воды), МПа |
0,3 |
0,6 |
0,6 |
0,6 |
0,8 |
0,8 |
|
Номинальное напряжение питания установки, В |
230 |
230 |
400 |
400 |
400 |
400 |
|
Потребляемая мощность, кВт, не 6onee(JOS, JOS Z / JOS ZT) |
2/4 |
8/16 |
12/25 |
20/40 |
45/75 |
70/120 |
|
Габаритные размеры установки, мм, не более |
2500х 700x2600 |
4450х 1100x2600 |
4300x 1700x3000 |
5800x 2500x3000 |
7000x 4500x4000 |
7500x 5000x4000 |
|
Рабочая температура эксплуатации, °C |
20±5 | |||||
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится типографским способом на титульный лист эксплуатационной документации фирмы.
Комплектность
В комплект поставки входит:
- Установка поверочная расходомерная (проливная) автоматическая и полуавтоматическая Prematest, JOS (модификация и комплектация согласно заказа) 1 шт.;
- монтажный комплект (в соответствии с заказом) 1 шт.;
- руководство по эксплуатации 1 экз.;
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "Sensus Slovensko a.s.", Словакия (SK).
Заключение
Установки поверочные расходомерные (проливные) автоматические и полуавтоматические Prematest, JOS соответствуют требованиям документации фирмы ""Sensus Slovensko a.s.", Словакия (SK).
Проводить метрологическую аттестацию на месте эксплуатации после монтажа.
Калибровка в эксплуатации и после ремонта с периодичностью - 12 месяцев.
Другие Расходомеры
