Расходомеры Turbo Flow серии GFG
| Номер в ГРСИ РФ: | РБ 03 07 4949 15 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО НПО "Турбулентность-ДОН", с.Чалтырь, Ростовская обл. |
Расходомеры Turbo Flow GFG (далее расходомеры) предназначены для измерений объемного расхода газа в рабочих условиях и вычисления объема, объемного расхода и объема газа, приведенных к стандартным условиям, массового расхода и массы газа - природного, воздуха, азота, а гакже других однокомпонентных газов и газовых смесей известного состава.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 4949 15 |
| Наименование | Расходомеры Turbo Flow серии GFG |
| Год регистрации | 2015 |
| Номер сертификата | 9602 |
| Дата регистрации | 2015-01-29 |
| Срок действия | 2019-04-16 |
| Получатель сертификата | ООО НПО "Турбулентность-Дон", с. Чалтырь Мясниковского р-на Ростовской обл., Россия (RU) |
Производитель / Заявитель
ООО НПО "Турбулентность-Дон"
Адрес: 344068, г. Ростов-на-Дону, пр-т. М. Нагибина 40
Контакты: 8 (863) 203-77-80
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь методом непосредственного сличения на проливных эталонных установках (поверочная среда -воздух) расходомеры с Ду до 300 мм в диапазоне от 0,2 до 6500 м^3/ч. При использовании расходомеров в Республике Беларусь в составе узлов учета природного газа в соответствии с Правилами учета природного газа Республики Беларусь необходимо проводить метрологическую аттестацию узлов учета природного газа с целью определения суммарной погрешности измерения объема газа, приведенного к стандартным условиям, в диапазоне расхода, давления и температуры, указанных в паспорте на узел учета природного газа. |
| Методика поверки | Поверка проводится по: GFG.00.00.000 МП (2008 г.)(для средств измерений, изготовленных до 01.01.2014); МП 57146-14 (для средств измерений, изготовленных после 01.01.2014). Поверку расходомеров Turbo Flow GFG модификаций дельта Р, Z, F, Н при определении относительной погрешности измерения объемного расхода газа в рабочих условиях проводить в полной комплектации на поверочной установке (рабочая среда -воздух) как при выпуске из производства, так и при периодической поверке. |
| Признание поверки | Первичная при выпуске из производства: расходомеров с диапазоном измерений объемного расхода газа до 4060 м^3/ч, проводимой ООО НПО "Турбулентность-Дон" (номер реестра - №1748, шифр поверительного клейма - ВЭС) на эталонной расходомерной установке; расходомеров с диапазоном измерений объемного расхода газа свыше 4060 м^3/ч до 6500 м^3/ч проводить в БелГИМ. Временно, до создания собственной технической базы в Республике Беларусь, признавать результаты первичной и периодической поверки метрологически необеспеченных расходомеров (с Ду свыше 300 мм и/или диапазоном измерений объемного расхода газа свыше 6500 м^3/ч) в аккредитованных поверочных лабораториях. |
Поверители
Скачать
|
Описание типа РБ 03 07 4949 15 [2013-07-19]
rb-03-07-4949-15_2013-07-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4949 15 [2015-07-31]
rb-03-07-4949-15_2015-07-31.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры Turbo Flow GFG (далее расходомеры) предназначены для измерений объемного расхода газа в рабочих условиях и вычисления объема, объемного расхода и объема газа, приведенных к стандартным условиям, массового расхода и массы газа - природного, воздуха, азота, а гакже других однокомпонентных газов и газовых смесей известного состава.
Описание
Принцип работы расходомеров основан на зависимости частоты колебаний струи измеряемой среды в чувствительном элементе расходомера от объемного расхода газа, протекающего через него. В качестве чувствительного элемента преобразователя расхода используется струйный генератор. Парциальный расход, протекающий через чувствительный элемент, обеспечивается устройством формирования расхода. Частота колебаний воспринимается пьезопреобразователем и преобразовывается в электрический частотный сигнал, поступающий в электронный блок преобразователя расхода. В электронном блоке частотный электрический сигнал, поступивший от пъезопреобразователя, преобразуется в цифровой сигнал, определяющий объемный расход газа в рабочих условиях.
Сигналы, сформированные в электронном блоке, поступают в вычислитель параметров, в котором выполняются вычисления объема газа, объемного расхода и объема газа, приведенного к стандартным условиям, массового расхода и массы газа.
В состав расходомеров входят:
- преобразователь расхода (далее - ПР);
- устройство формирования расхода (далее УФР), предназначенное для формирования парциального расхода, измеряемого ПР;
- преобразователь температуры (далее ПТ);
- преобразователь давления (далее ПД).
ПР выполнен в виде конструктивно законченного узла и состоит из:
- чувствительного элемента (далее ЧЭ) - струйного генератора с пьезопреобразователем;
- электронного блока (далее ЭБ);
- вычислителя параметров (далее ВП), принимающего информацию по каналам расхода, давления и температуры от ЭБ и вычисляющего объем при рабочих условиях, объемный расход и объем газа, приведенные к стандартным условиям, а также массовый расход и массу газа по стандартизованным алгоритмам, с учетом измеренных или введенных теплофизических параметров измеряемой среды. ВП может иметь показывающее устройство для отображения информации и клавиатуру для управления. Вычислитель параметров может быть вынесен во внешний терминал (далее ВТ). ВТ подключается к ПР посредством цифровой линии связи (проводной или беспроводной). К одному ВТ можно подключить несколько ПР;
- блока интерфейсов (далее БИ), который предназначен для настройки расходомеров по каналам цифровой связи и для передачи данных по стандартным аналоговым и цифровым протоколам на внешний терминал, принтер, ПК или устройства передачи данных по проводным и беспроводным интерфейсам с целью интеграции в автоматизированных системах управления технологическими процессами (АСУТП). БИ позволяет подключать к расходомерам внешние преобразователи параметров (плотномеры, анализаторы точки росы, хроматографы) по стандартным аналоговым и цифровым интерфейсам.
- блока фильтра и диагностики состояния ПР (устанавливается дополнительно по специальному заказу). Выполняет функцию фильтра измеряемой среды, поступающей в ПР, и
функцию диагностики его состояния. В расходомере предусмотрена возможность очистки фильтра в эксплуатации.
В зависимости от. конструкции и состава У ФР расходомеры имеют следующие модификации:
- модификация Turbo Flow GFG-F - расходомеры, в которых У ФР представляет собой корпус круглого сечения - измерительный участок (включающий необходимые прямолинейные участки) с установленной в нем специальной диафрагмой с коническим входом износоустойчивого исполнения.
- модификация Turbo Flow GFG-Z - расходомеры, в которых У ФР представляет собой корпус круглого сечения или измерительный трубопровод с установленным в его поперечном сечении напорным элементом в виде зонда;
- модификация Turbo Flow GFG -ДР - расходомеры, в которых У ФР представляет собой комплекс из измерительных камер, стандартного сужающего устройства и необходимых прямолинейных участков измерительного трубопровода;
- модификация Turbo Flow GFG-H - расходомеры, в которых ПР, УФР, ПТ и ПД (при наличии) конструктивно объединены в одном корпусе.
В зависимости от состава и выполняемых функций расходомеры имеют исполнения указанные в таблице 1.
Таблица 1
|
Исполнение |
ПР, УФР |
Преобразователи в составе расходомера |
вп |
ВТ |
Интерфейс для подключения внешних ПП | |
|
ПТ |
ПД | |||||
|
СО |
+ |
- |
- |
- |
- |
- |
|
С1Т |
+ |
+ |
- |
+ |
- |
- |
|
С1ТР |
+ |
+ |
+ |
+ |
- |
- |
|
С1ТРП |
+ |
+ |
+ |
+ |
- |
+ |
|
С2ТР |
+ |
+ |
+ |
+ |
+ |
- |
|
С2ТРП |
+ |
+ |
+ |
+ |
+ |
4" |
Для измерений объемного расхода газа в прямом и обратном направлениях (реверсивный режим) применяются модификации Turbo Flow GFG-F и Turbo Flow GFG -ДР исполнения R с установкой на одном УФР двух встречно включенных по направлению потока ПР и диафрагм для измерения реверсивных потоков.
В зависимости от максимального избыточного давления в трубопроводе расходомеры имеют следующие исполнения:
- исполнение А - для установки в измерительные трубопроводы с максимальным избыточным давлением до 0,005 МПа включительно;
- исполнение В - для установки в измерительные трубопроводы с максимальным избыточным давлением до 0,6 МПа включительно;
- исполнение С - для установки в измерительные трубопроводы с максимальным избыточным давлением до 1,6 МПа включительно;
- исполнение D - для установки в измерительные трубопроводы с максимальным избыточным давлением до 6,3 МПа включительно;
- исполнение Е - для установки в измерительные трубопроводы с максимальным избыточным давлением до 16 МПа включительно;
- исполнение К - для установки в измерительные трубопроводы с максимальным избыточным давлением до 20 МПа включительно.
Расходомеры обеспечивают выполнение следующих функций:
• измерение объемного расхода газа в рабочих условиях и вычисление объема, объемного расхода и объема газа, приведенных к стандартным условиям, вычисление массового расхода и массы газов;
■ архивирование в энергонезависимой памяти и вывод на показывающее устройство результатов измерений и вычислений объемного расхода, объема, температуры, давления, архивов событий и параметров функционирования;
■ передачу измеренных данных, параметров настройки и архивной информации;
■ разделение и ограничение напряжения и тока в искробезопасных цепях.
Расходомеры обеспечивают вывод на показывающее устройство (индикатор) следующих параметров:
- текущего значения объемного расхода газа;
- текущего значения объемного расхода газа, приведенного к стандартным условиям;
- текущего значения температуры измеряемой среды;
- текущего значения давления измеряемой среды;
- текущих параметров даты и времени;
- суммарного объема газа в рабочих условиях и объема газа, приведенного к стандартным условиям, средние значения температуры и давления за установленные интервалы времени (секунды, минуты, часы, сутки, месяц);
- суммарного накопленного объема газа в рабочих условиях и объема газа, приведенного к стандартным условиям, с момента пуска в эксплуатацию;
- времени работы с момента пуска в эксплуатацию;
- времени работы в режиме присутствия нештатных ситуаций;
- параметры функционирования расходомера.
В зависимости от применяемого корпуса ПР и размещению его составных частей расходомеры модификаций F, Z и ДР имеют исполнения с видом обеспечения взрывозащиты:
- О Ex ia ПС Т4 (Тб ) Ga;
- 1Ех d [ia Ga] ПС Т4 (Тб) Gb.
Turbo Flow GFG-F с видом обеспечения взрывозащиты lExd[iaGa] ПС Т4(Т6) Gb
Turbo Flow GFG-F с видом обеспечения взрывозащиты
О Ex ia ПС T4(T6)Ga
Внешний терминал расходомера Turbo Flow GFG
Turbo Flow GFG-FR реверсивный
Turbo Flow GFG-ДР
Turbo Flow GFG-Z
Turbo Flow GFG-H

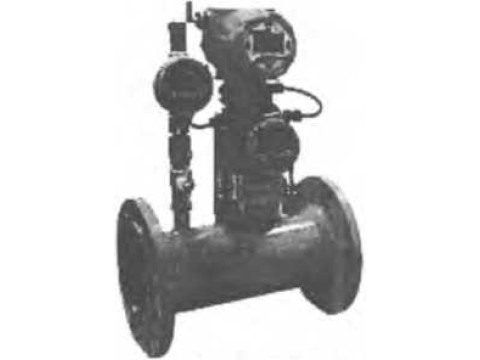

Рисунок 1 - Общий вид расходомеров Turbo Flow GFG
ВНЕШНИЙ ТЕРМИНАЛ^
®)_____
□ □ □ □ □
Turbo Flow GFG
2_
www.tefcc>4Muu

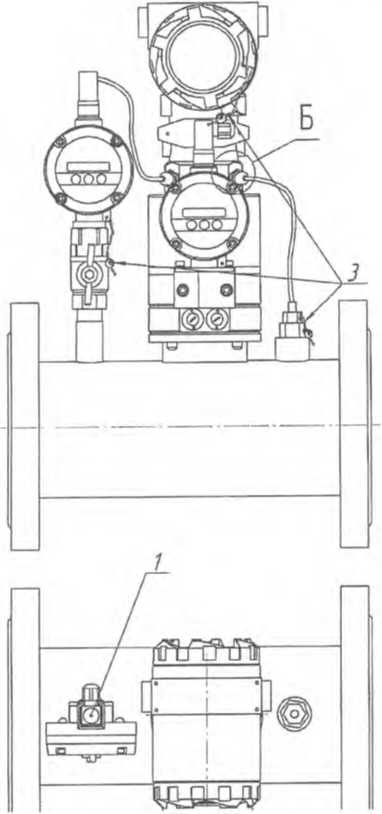

1 - места для пломбы предприятия - изготовителя (способом давления на специальную мастику);
2 - места для поверительного клейма (способом давления на специальную мастику);
3 - пломба свинцовая предприятия - изготовителя;
4 - самоклеющаяся пломба из легкоразрушаемого материала;
5 - отверстия под пломбу навесную.

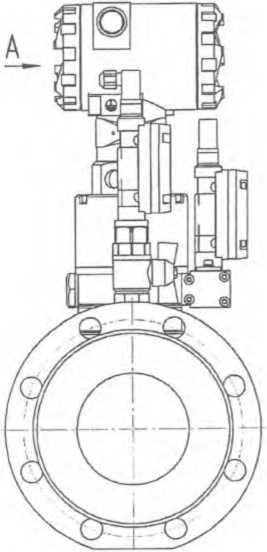

Рисунок 2 - Схемы пломбирования расходомеров Turbo Flow GFG и обозначение мест для нанесения пломб в целях предотвращения несанкционированной настройки и вмешательства.
Программное обеспечение
Программное обеспечение (ПО) расходомеров по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.
Программное обеспечение разделено на:
- метрологически значимую часть;
- метрологически незначимую часть.
Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:
- программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;
- программные модули, осуществляющие отображение измерительной информации, ее хранение, передачу, идентификацию, защиту ПО и данных;
- параметры ПО, участвующие в вычислениях и влияющие на результат измерений;
- компоненты защищенного интерфейса для обмена данными с внешними устройствами.
Идентификационные данные ПО расходомеров приведены в таблице 2. Таблица 2
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор Программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
GFG |
GFG |
4.45 |
0X3C1CC82F |
CRC-32 |
Недопустимое влияние на метрологически значимую часть ПО через интерфейс пользователя и интерфейс связи отсутствует. Метрологические характеристики расходомеров нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения расходомеров от преднамеренных и непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.
Технические характеристики
Основные метрологические и технические характеристики расходомеров Turbo Flow
GFG приведены в таблице 3. Таблица 3
|
Характеристика |
Значение характеристики для модификации | |||
|
GFG-H |
GFG-Z |
GFG-F |
GFG-ДР | |
|
Диапазон измерений расхода газа, м3/ч |
от 0,016 до 300 |
от 30 до 280 000 |
от 0,0 16 до 280 000 |
от 0,35 до 280 000 |
|
ДинаМИЧеСКИЙ ДИапаЗОН Qmin/Qtnax |
1:100 (1:250*) |
1:20 (1:50*) |
1:100 (1:160*) |
1:100 |
|
Диаметр условный, мм |
от 10 до 100 |
от 100 до 1400 |
от 10 до 1400 |
от 50 до 1400 |
|
Характеристика |
Значение характеристики для модификации | |||
|
GFG-H |
GFG-Z |
GFG-F |
GFG-ДР | |
|
Пределы относительной погрешности при измерении объемного расхода газа в рабочих условиях, %, в диапазоне: Qmin <Q < 0,01 Qmax: 0,01 Qmax —Q —Qmax^ |
± 1,5 ± 1,0 | |||
|
Диапазон избыточного давления газа, МПа |
от 0 до 6,3 |
от 0 до 20,0 | ||
|
Верхние пределы измерений избыточного давления (ВПИ), МПа |
0,0025; 0,( 0,063; 0,1; ( |
)04;0,0063; 0,01; 0,016; 0,025; 0,04; ),160; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,3; 10; 16; 20 | ||
|
Верхние пределы измерений абсолютного давления (ВПИ), МПа |
0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 6,3; 10; 16; 20 | |||
|
Пределы допускаемой относительной погрешности при измерении давления, % |
±0,25 | |||
|
Рабочий диапазон измерений давления, % ВПИ |
от 33 до 100 | |||
|
Диапазон температур газа, °C |
от минус 20 до плюс 70 |
от минус 50 до плюс 70 | ||
|
Пределы допускаемой абсолютной погрешности при измерении температуры, °C |
± (0,15 + 0,002|t|) где t - измеряемая температура | |||
|
Пределы допускаемой относительной погрешности при вычислении массового расхода и массы газа, объема, объемного расхода и объема газа, приведенного к стандартным условиям, % |
±0,02 | |||
|
Пределы допускаемой приведенной погрешности при преобразовании измеренного расхода газа в выходной токовый сигнал (от 4 до 20 мА), % |
±0,1 | |||
|
Пределы допускаемой относительной погрешности при преобразовании расхода газа в выходной частотный сигнал, % |
±0,1 | |||
|
Пределы допускаемой приведенной погрешности при измерении постоянного тока (от 4 до 20 мА), % |
±0,1 | |||
|
Цифровые проводные интерфейсы Цифровые беспроводные интерфейсы |
HART, MODBUS RTU GSM, GPRS, Bluetooth, IrDA (ИК-порт) | |||
|
Маркировка взрывозащиты |
0 Ex ia IIC T4 Ga |
0 Ex ia ПС Т4 Ga, 0 Ex ia ПС Тб Ga, 1 Ex d [ia Ga] ПС T4 Gb или 1 Ex d [ia Ga] ПС T6 Gb | ||
|
Параметры питания, В: |
от встроенной батареи 7,2 |
от встроенной батареи 7,2; от внешнего блока питания от 12 до 18; от сети ~220 ± 22 | ||
|
Потребляемая мощность, Вт, не более |
5,0 |
15,0 | ||
|
Характеристика |
Значение характеристики для модификации | |||
|
GFG-H |
GFG-Z |
GFG-F |
GFG-AP | |
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, %, |
от минус 40 до плюс 70 |
от минус 50 до плюс 70 | ||
|
до 95 | ||||
|
Масса, кг |
от 0,5 до 50 |
от 2 до 100 |
от 2 до 5000 | |
|
Габаритные размеры, мм: |
от (120х82х 84) до (290x1ЗОх 135) |
от (150х125х 80) до (1800x300 хЗОО) |
от (150x125x80)до (9000x2000x2000) | |
|
Средняя наработка на отказ, ч, не менее |
60 000 | |||
|
* исполнение по специальному заказу | ||||
Знак утверждения типа
наносится на маркировочную табличку, закрепленную на ПР и ВТ (при наличии) методом аппликации и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Комплект поставки расходомеров в таблице 4.
Таблица 4
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Расходомер Turbo Flow GFG |
Turbo Flow GFG - Н Turbo Flow GFG - F Turbo Flow GFG - Z Turbo Flow GFG - ДР |
1 шт. |
Модификация в зависимости от заказа |
|
Расходомеры Turbo Flow GFG. Руководство по эксплуатации |
ТУАС.407299.001 РЭ |
1 экз. |
Допускается поставлять один экземпляр в один адрес отгрузки |
|
Расходомер Turbo Flow GFG. Паспорт |
ТУАС.407299.001 ПС |
1 экз. | |
|
Расходомеры Turbo Flow GFG. Методика поверки |
1 экз. |
Допускается поставлять один экземпляр в один адрес отгрузки | |
|
Комплект монтажных частей |
1 компл. |
Поверка
осуществляется по документу МП 57146-14 «Расходомеры Turbo Flow GFG. Методика поверки», утвержденному ФГУП «ВНИИМС» 12 декабря 2013 г.
Основные средства поверки:
- установка поверочная СПУ-ПГ-2М, диапазон от 6 до 16000 м3/ч, пределы относительной погрешности ± 0,3 %;
- установка поверочная УПСГ-1600, диапазон от 0,8 до 1600 м3/ч, пределы относительной погрешности ± 0,3 %;
- установка поверочная СПУ-5, диапазон от 0,016 до 25 м3/ч, пределы относительной погрешности ± 0,35 % при использовании микросопел с пределами допускаемой относительной погрешности ± 0,25 %; ± 0,45 % при использовании микросопел с пределами допускаемой относительной погрешности ± 0,30 %;
- калибратор давления портативный Метран-517, диапазон от минус 100 кПа до 60 МПа, пределы относительной погрешности от ± 0,02 до ± 0,1 %;
- эталонный термометр ЭТС-100, диапазон от минус 196 до 0 °C, 3 разряд;
- эталонный термометр ЭТС-100, диапазон от 0 до плюс 660 °C, 3 разряд.
Сведения о методах измерений
Методика измерений в руководстве по эксплуатации «Расходомеры Turbo Flow GFG Руководство по эксплуатации ТУАС.407299.001 РЭ».
Нормативные документы
1. ГОСТ Р 8.618-2006 ГСП. Государственная поверочная схема для средств измерений объемного и массового расхода газа.
2. ТУ 4213-014-70670506-2013 Расходомер Turbo Flow GFG. Технические условия.
