Расходомеры-счетчики ультразвуковые УВР-011

Назначение

Расходомеры-счётчики ультразвуковые УВР-011 предназначены для измерения скорости потока, объемного расхода и объема жидкости, транспортируемой по напорным трубопроводам крутлого сечения в прямом или обратном направлении.

Описание

Принцип действия расходомеров-счётчиков ультразвуковых УВР-011 основан на преобразовании и обработке электрического сигнала, пропорционального разности времен распространения ультразвукового сигнала. Пары ПЭА образуют акустические каналы, которые пересекают поток жидкости в трубойроводе. Ультразвуковой сигнал генерируется и воспринимается преобразователями электроакустическими (ПЭА) по акустическому канату в прямом и обратном (по отношению к потоку жидкости) направлении. Данный сигнал формируется и обрабатывается электронным блоком (БЭ) по заданному алгоритму, что позволяет измерить скорость потока.

Объемный расход вычисляется умножением скорости потока на площадь поперечного сечения трубопровода.

Расходомеры-счётчики ультразвуковые УВР-011 состоят из двух или трех составных частей: БЭ; нескольких пар ПЭА, которые монтируются парами на одном либо двух трубопроводах; блока питания и связи (БПС) - для приборов, БЭ которых не оборудованы ЖКИ.

БЭ, ПЭА и БПС могут быть разнесены на некоторое расстояние и соединяются кабелями.

Расходомеры-счётчики ультразвуковые УВР-011 комплектуются накладными или врезными ПЭА (накладные ПЭА монтируют на внешней поверхности трубопровода и могут быть оборудованы магнитными прижимами, врезные - помещают в отверстия, выполненные в стенках трубопровода). В состав ряда исполнений стационарных приборов входят врезные секции (ВС), в стенки которых вмонтированы одна и более пар ПЭА.

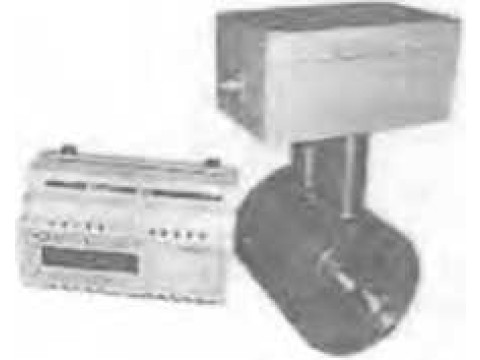

Для эксплуатации вне помещений, БЭ стационарных расходомеров-счётчиков ультразвуковых УВР-011 изготавливаются в герметичном исполнении (рис. 1а). Съем показаний и управление такими счетчиками выполняется через БПС.

Расходомеры-счётчики ультразвуковые УВР-011 выпускаются в трех модификациях с условными обозначениями Al, А2 и А5, в общепромышленном и взрывобезопасном исполнении.

Расходомеры-счётчики ультразвуковые УВР-011 модификации А1 обеспечивают учет жидкости в одном или двух трубопроводах с применением ВС или врезных ПЭА. Для учета пластовых вод (внутрискважинных измерений) выпускаются счетчики с ВС на давление до 25 и 40 МПа (рис. 16, 1в, 1г).

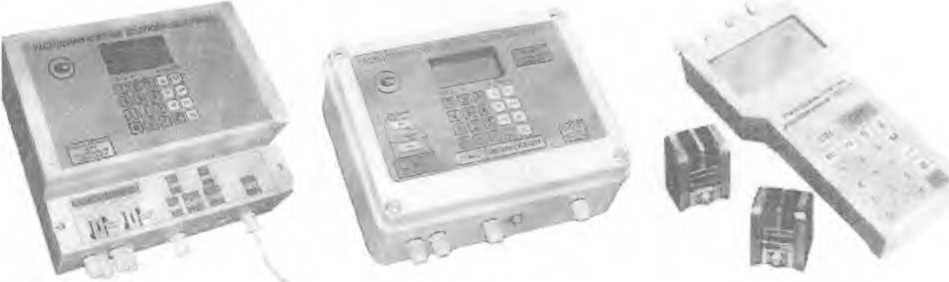

Расходомеры-счётчики ультразвуковые УВР-011 модификации А2 выпускаются в стационарном исполнении с различной конструкцией корпуса электронного блока (рис. 2а, 26) и мобильном исполнении (рис. 2в), и обеспечивают учет жидкости в одном или двух трубопроводах. Расходомеры-счётчики ультразвуковые УВР-011 модификации А2 оснащены встроенными кварцевыми калибраторами, которые применяются для контроля работоспособности счетчиков.                 7- 7

Конструкция расходомеров-счётч^б^<0^'¥^Ьук^ьп{—УВР-011 модификации А2 обеспечивает возможность формиров^йяутр                           кгнаГ1а путем

суммирования, вычитания либо усредне^йя^асхо ia в, W узлах с последующей!

V'                          бргоучвтДирдйб^£Г.А.Тимошенко

Рисунок 16

Рисунок 1в           Рисунок 1г

Рисунок 1а

Рисунок 26

Рисунок 2а

Рисунок 2 в

фиксацией результата в памяти, что позволяет использовать зги два канала для измерений жидкости в одном трубопроводе с повышенной точностью

Стационарные расходо.меры-счё!чики у.ьгразву ков^е УВР-011 модификации А? (рис. 3» повышенной точности, применяются для уче:.; химических и нефтепродуктов. Они комплектуются герметичным БЭ. Ы1С и ВС с тремя, четырьмя или пятью парами ПЭА на рабочее давление до 10 МПа.

Рисунок 3

Расходомеры-счётчики ультразвуковые УВР-011 всех модификаций оборудованы частотно-импульсным выходом и цифровым интерфейсом RS-232. Выходом постоянного тока оборудованы счетчики модификаций А1 и А2. Счетчики модификации А1. укомплектованные БПС, оборудованы интерфейсом HART, а счетчики модификации А2 - интерфейсом RS-485.

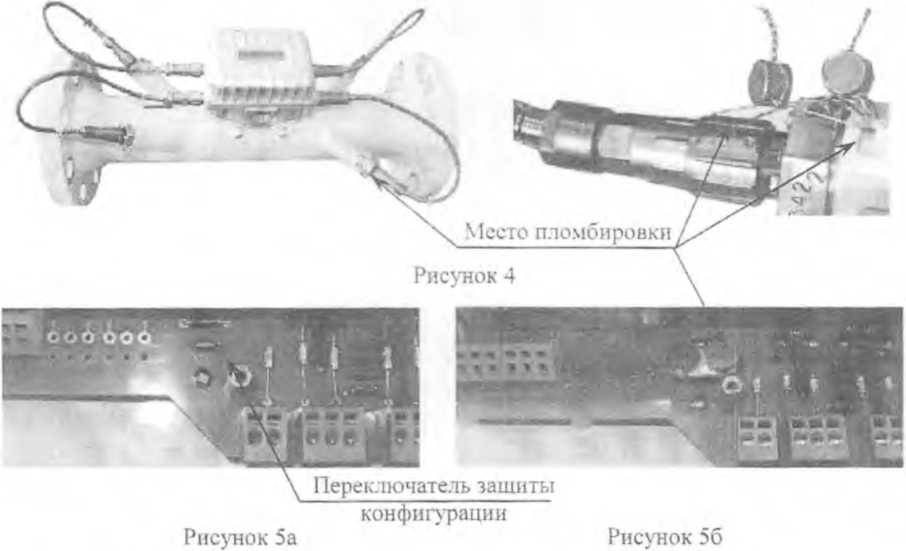

Расходомеры-счётчики ультразвуковые УВР-011 с врезными ПЭА пломбируются в местах, указанных на рисунке 4.

Программное обеспечение

Программное обеспечение (ПО) расходомеров-счётчиков ультразвуковых УВР-011 предназначено для вычисления объёма и объёмного расхода на основе данных от датчиков, а так же для управления устройствами ввода-вывода информации расходомера, фиксирования времени работы и простоя, создания в энергонезависимой памяти архивных записей об объемах жидкости за отчетные интервалы времени (часы, сутки).

Программа для ПЭВМ «Диоген» предназначена для дистанционного контроля и настройки прибора, а также архивирования накопленных данных.

Уровень защиты ПО расходомеров-счетчиков ультразвуковых УВР-011 оз непреднамеренных и преднамеренных изменений соответствует уровню «С», согласно МИ 3286-2010.

Параметры конфигурации ПО защищены от непреднамеренных изменений посредством установки на плате переключателя зашиты конфигурации (рис. 5а) с последующей установкой на него защитной пломбы (рис. 56).

Идентификационные данные ПО расходомеров-счётчиков ультразвуковых УВР-011 приведены в таблице 1.

Таблица 1

Технические характеристики

Основные метрологические и технические характеристики расходомеров-счётчиков ультразвуковых УВР-011 представлены в таблице 2.

Таблица 2

D значение внутреннего диаметра трубопровода, м.

/ Цюдолже/ше таблицы2_________________,

|1ИО

Скорость обмена с ЭВМ по интерфейсу RS-232, бод

Мощность, потребляемая от сеги переменного тока, ВА - без БПС

- с БПС_________________________________________

Напряжение питания, В

- переменный ток

- постоянный ток

Дайна сигнального кабеля БЭ ~ ПЭ А, м_________________

Дайна кабеля БЭ - БПС________________________________

Дайна кабеля связи БЭ (БПС) с ЭВМ по интерфейсу RS-232, м

Дл ина кабеля связи БЭ с ЭВМ по интерфейсу RS-485, м______

Условия эксплуатации:

- БЭ с ЖКИ, БПС с ЖКИ

- БЭ без ЖКИ

- накладные ПЭА (без конденсации влаги)

- накладные ПЭА (с конденсацией влаги)

- врезные ПЭА (с конденсацией влаги)_____________________

Категория пылевлагозащиты (по ГОСТ 14254-96)

- стационарных счетчиков

мобильных счетчиков

ПЭА (врезные, накладные)__

Категория взры возагциты

- БЭ

- БПС

- ПЭА_____________________________________

Габаритные размеры, мм, не более

-БЭ

- БПС

- накладной ПЭА          .............

Средний срок службы, лет

Знак утверждения типа

наносится на лицевую панель БЭ (БПС) методом офсетной печати и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки входит:

-Расходомер-счётчик УВР-011                                   1 компл.;

- Паспорт                                                     1шт.;

- Комплект запасных частей и принадлежностей                  1 шт.;

- Руководство по эксплуатации                                   1 шт.;

- Методика поверки                                              1 шт.:

- Упаковка                                                      1 шт.

Поверка

осуществляется по документу МП РТ 1845-2012 «ГСП. Расходомеры-счётчики ультразвуковые УВР-011. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 22 ноября 2012 г.

При поверке применяются следующие средства измерения:

- установки поверочные для воспроизведения объемного расхода воды, ПГ = ±0,05 %;

- рулетка измерительная Р5У2К по ГОСТ 7502-98;

- угломер УО, УО2 ГОСТ 11197, основная погрешность не более 0,5°;

- нутромер индикаторный НИ, КТ 2;

- штангенциркуль цифровой серии 551, диапазон измерений (0 ± 1000) мм, ПГ = ±0,05 мм:

- толщиномер ультразвуковой УТ-93П, ПГ= ±0,2 мм;

- вольтметр универсальный цифровой В7-40. ПГ= ±0,1 %. при измерении постоянного тока;

- осциллограф С1 -12диапазон измерения 0 + 20 МГц;

- частотомер электронно-счётный 43-63, ПГ = ±5-КГ''+1 ед. сч;

- секундомер СОПпр-2а-2-ОЮ «Агат» 4282Н, ПГ= ±1 с;

- мегаомметр М4100/3 с рабочим напряжением 500 В;

- программное обеспечение для работы с расходомером УВР-011 А, 636128.050-05 ПО;

- кабель связи ЭВМ - УВР, 011.636128.047 ЭЗ;

- имитатор трубопровода В.392.00.00.000.

Нормативные документы

ГОСТ 28723-90 «Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний».

ТУ 4213-216-83603664-001-2012 «Расходомеры-счётчики ультразвуковые УВР-011. Технические условия».

Рекомендации к применению

Осуществление торговли и товарообменных операций.
