Расходомеры-счетчики электромагнитные "ВЗЛЕТ ТЭР"

Назначение

Расходомеры-счетчики электромагнитные «ВЗЛЕТ ТЭР» предназначены для измерения среднего объемного расхода и/или объема различных жидкостей (холодной и горячей воды, молочных продуктов, алкогольных напитков, соков, кетчупов, майонезов, уксусов, кислот, щелочей, сточных вод) при постоянном или переменном (реверсивном) направлении потока измеряемой жидкости.

Описание

Принцип действия расходомеров основан на измерении электродвижущей силы (ЭДС), пропорциональной скорости потока, возникающей при протекании потока жидкости через наведенное системой электромагнитов магнитное поле. ЭДС воспринимается электродами и преобразуется в значение среднего объемного расхода и/или объема.

Конструктивно расходомеры состоят из первичного измерительного преобразователя расхода электромагнитного (ППРЭ), устанавливаемого в трубопровод с рабочей жидкостью, и вторичного измерительного преобразователя (ВП).

ППРЭ представляет собой отрезок трубы (патрубок) из немагнитного материала. На патрубке расположена система электромагнитов, создающая магнитное поле в потоке. На внутренней поверхности патрубка расположены электроды для контакта с протекающей жидкостью. Внутренняя поверхность патрубка (или весь патрубок) выполнена из электроизолирующего материала.

ВП управляет измерительным процессом, обрабатывает сигналы ППРЭ, выполняет математическую обработку результатов измерений и расчеты, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти необходимых для работы расходомера параметров, результатов измерений и их вывод на устройства индикации.

Расходомеры выпускаются в различных исполнениях в зависимости от:

— конструктивных особенностей (материал проточной части, электродов);

— способа монтажа на трубопровод (фланцевый, штуцерный, резьбовой, «сэндвич»);

— способа вывода информации и управления прибором (наличие/отсутствие индикатора, клавиатуры, токовых, частотных, импульсных, релейных выходов, интерфейсов стандартов RS232, RS485, HART, USB, Ethernet, RFID);

— области применения (общепромышленное, агрессивостойкое, погружное, для атомных электростанций, пищевое, взрывозащищенное (маркировка взрывозащиты 1 Ех d[ib] ПС Т6...ТЗ Gb X));

— нормируемой погрешности (стандартная градуировка, повышенной точности).

Программное обеспечение расходомеров является встроенным. После включения питания встроенное программное обеспечение (ПО) проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.

Программное обеспечение расходомеров предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и их вывода на устройства индикации.

Идентификационные данные программного обеспечения расходомеров приведены в таблице 1.

Таблица!

Метрологические характеристики расходомеров нормированы приведены с учетом влияния встроенного ПО.

Зашита программного обеспечения средства измерения от преднамеренных и непреднамеренных изменений соответствует уровню «С». Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Общий вид расходомеров приведен на рисунке 1.

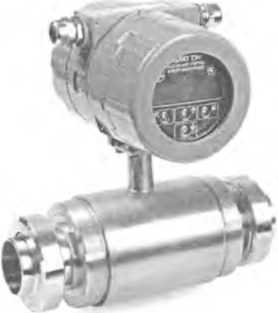

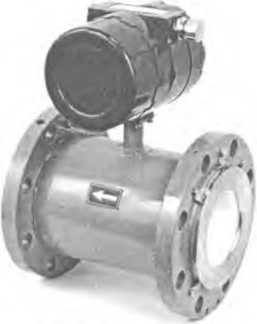

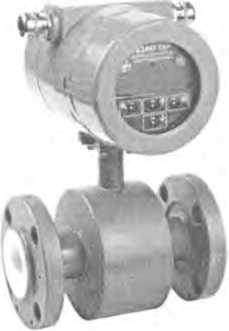

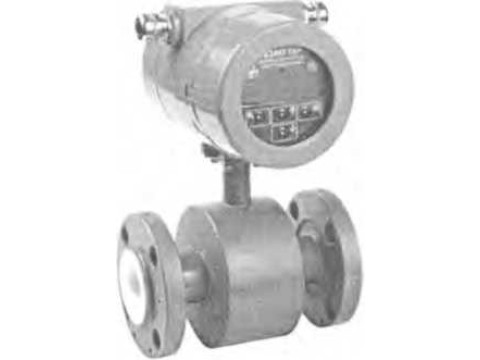

Рисунок 1 - Общий вид расходомеров-счетчиков электромагнитных «ВЗЛЕТ ТЭР»

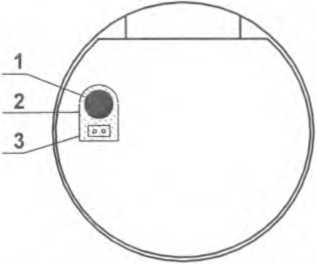

После поверки пломбируется контактная пара разрешения модификации калибровочных

параметров расходомера:

1 — пломба;

2 — пломбировочная чашка;

3 — контактная пара разрешения модификации калибровочных параметров расходомера.

Рисунок 2 - Схема пломбировки контактной пары разрешения модификации калибровочных параметров расходомеров-счетчиков электромагнитных «ВЗЛЕТ ТЭР».

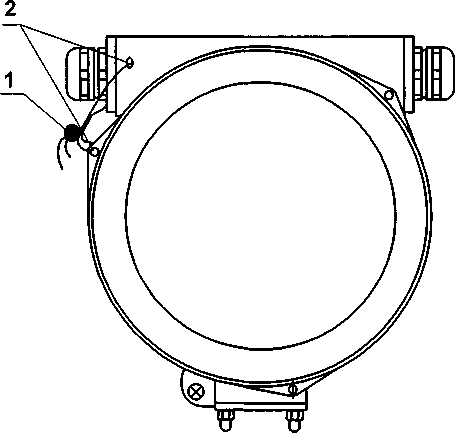

Для защиты от несанкционированного доступа навесной пломбой пломбируется крышка корпуса расходомера:

1 — пломба;

2 — пломбировочные отверстия;

Рисунок 3 - Схема пломбировки крышки корпуса расходомеров-счетчиков электромагнитных «ВЗЛЕТ ТЭР».

Технические характеристики

Основные технические характеристики расходомеров приведены в таблице 2. Таблица 2

Пределы допускаемой основной относительной погрешности расходомеров при измерении среднего объемного расхода, объема жидкости в диапазоне расходов от О,ОЗ-рнаиб до 9наиб составляют:

- для расходомеров со стандартной градуировкой ±0,35%;

- для расходомеров повышенной точности ±0,20%.

Пределы допускаемой основной приведенной погрешности расходомеров при измерении среднего объемного расхода, объема жидкости в диапазоне расходов от 0,001- Рнаиб до 0,03 ■ QHan6, составляют:

- для расходомеров со стандартной градуировкой ±0,35%;

- для расходомеров повышенной точности ±0,20%.

Дополнительная погрешность расходомеров от изменения температуры окружающей среды в пределах рабочего диапазона не должна превышать ±0,1% на каждые 10°С.

Дополнительная погрешность расходомеров от изменения температуры измеряемой среды в пределах рабочего диапазона не должна превышать ±0,2%.

Пределы допускаемой относительной погрешности измерения времени наработки составляют ±0,1 %.

Знак утверждения типа

наносится на лицевую панель расходомера методами шелкографии, термопечати и металлографики, а также вносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 3

По заявке в комплект поставки могут включаться сигнальные кабели, дополнительные аксессуары, устройства и приспособления.

Поверка

осуществляется по методике, изложенной в разделе «Методика поверки» документа «Расходомеры-счетчики электромагнитные «ВЗЛЕТ ТЭР». Руководство по эксплуатации» ШКСД 407212.002 РЭ, утвержденной ГЦИ СИ ФГУП ВНИИР__октября 2013 г.

Основное поверочное оборудование:

- установка поверочная для поверки методом измерения объема, расхода или массы с пределами относительной погрешности не более 1/3 предела допускаемой относительной погрешности измерения преобразователя расхода;

- магазин сопротивлений Р 4831, ГОСТ 23737, пределы допускаемого отклонения сопротивления ± 0,022 %;

- вольтметр В7-43 Тг2.710.026 ТО, диапазон от 10 мкВ до 1000 В, относительная погрешность ± 0,2 %;

- частотомер 43-64 ДЛИ 2.721.066 ТУ, диапазон от 0 до 150 МГц, относительная погрешность ± 0,01 %;

Допускается применение другого оборудования с метрологическими характеристиками, не уступающими характеристикам приведенных средств измерения.

Сведения о методах измерений

Сведения о методах измерения содержатся в документе «Расходомеры-счетчики электромагнитные «ВЗЛЕТ ТЭР». Руководство по эксплуатации» ШКСД 407212.002 РЭ.

Нормативные документы

ГОСТ 28723-90. Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний.

ГОСТ 8.374-80. Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений объемного расхода воды в диапазоне от 2,8x10'8 до 2,8х10'2 м3/с.

ШКСД 407212.002 ТУ «Расходомеры-счетчики электромагнитные «ВЗЛЕТ ТЭР». Технические условия».

Рекомендации к применению

- выполнение государственных учетных операций.
