Расходомеры-счетчики ультразвуковые ИРВИС-РС4М-Ультра
| Номер в ГРСИ РФ: | РБ 03 07 6267 17 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО НПП "ИРВИС", г. Казань |
|
Описание типа РБ 03 07 6267 17 [2017-08-24]
rb-03-07-6267-17_2017-08-24.pdf
|
Скачать |
Расходомеры-счетчики ультразвуковые ИРВИС-РС4М-Ультра (далее - расходомеры-счетчики) предназначены для измерения и индикации объемного расхода и объема при рабочих условиях водорода, гелия, неагрессивных горючих и инертных газов (далее - газы), давления, температуры и вычисления объемного расхода (объема) газов, приведенного к стандартным условиям по ГОСТ 2939-63.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 6267 17 |
| Наименование | Расходомеры-счетчики ультразвуковые ИРВИС-РС4М-Ультра |
| Год регистрации | 2017 |
| Номер сертификата | 11039 |
| Дата регистрации | 2017-04-27 |
| Срок действия | 2019-09-29 |
| Получатель сертификата | ООО НПП "ИРВИС", г. Казань, Россия (RU) |
Производитель / Заявитель
ООО НПП "ИРВИС"
Адрес: 420075, г. Казань, РТ, а/я 133
Контакты: +7 8432 64 58 31 // 1@gorgaz.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Расходомеры-счетчики, предназначенные для применения при значениях рабочего давления Рэкспл до 1,2 МПа, метрологически обеспечены в Республике Беларусь методом непосредственного сличения на эталонных расходомерных установках в диапазоне измерения расхода газа до 6500 м^3/ч и Ду >300 мм (поверочная среда - воздух) при атмосферном давлении; при значениях расхода газов свыше 6500 м^3/ч и Ду > 300 мм проводить поверку в аккредитованных лабораториях методом непосредственного сличения при обеспечении необходимых требований по точности и диапазону измерений Расходомеры, предназначенные для применения при значениях рабочего давления Рэкспл свыше 1,2 МПа, должны подвергать метрологическому контролю на эталонных расходомерных установках (рабочая среда - природный/эксплуатационный газ) методом непосредственного сличения при давлении от 0,5 Рэкспл. до 2 Рэкспл. - данные расходомеры метрологически не обеспечены в Республике Беларусь. |
| Методика поверки | Поверка проводится по ИРВС 9100.0000.00 МП6 (2017 г.) и ИРВС 9100.0000.00 РЭ6 (2014 г.). |
| Признание поверки | Первичную и периодическую поверку расходомеров, предназначенных для применения при значениях рабочего давления Рэкспл до 1,2 МПа, при определении относительной погрешности измерения объёма и объёмного расхода газа без приведения к стандартным условиям проводить методом непосредственного сличения на эталон-ных расходомерных установках (рабочая среда - воздух) при атмосферном давлении: в диапазоне расхода от 2,5 до 6500 м^3/ч и при Ду ? 300 мм: на технической базе БелГИМ; в диапазон расхода свыше 6500 м^3/ч и при Ду свыше 300 мм: в аккредитованных лабораториях. Первичную поверку расходомеров, предназначенных для применения при зна-чениях рабочего давления Рэкспл свыше 1,2 МПа, при определении относительной погрешности измерения объёма и объёмного расхода газа без приведения к стандарт-ным условиям проводить методом непосредственного сличения на эталонных расхо-домерных установках (рабочая среда - природный/ эксплуатационный газ) на рабочем давлении в аккредитованных лабораториях; Временно, до создания собственной эталонной базы в Республике Беларусь, признавать результаты периодической поверки расходомеров, предназначенных для применения при значениях рабочего давления Рэкспл свыше 1,2 МПа, проведенной методом непосредственного сличения на эталонных расходомерных установках (рабочая среда - природный/эксплуатационный газ) в аккредитованных лабораториях при значениях давления, соответствующих условиям эксплуатации (0,5 Рэкспл. до 2 Рэкспл). |
Поверители
Скачать
|
Описание типа РБ 03 07 6267 17 [2017-08-24]
rb-03-07-6267-17_2017-08-24.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры-счетчики ультразвуковые ИРВИС-РС4М-Ультра (далее - расходомеры-счетчики) предназначены для измерения и индикации объемного расхода и объема при рабочих условиях водорода, гелия, неагрессивных горючих и инертных газов (далее - газы), давления, температуры и вычисления объемного расхода (объема) газов, приведенного к стандартным условиям по ГОСТ 2939-63.
Описание
Принцип действия расходомеров-счетчиков основан на измерении разности времени прохождения импульсов ультразвуковых колебаний по направлению движения потока газа и против него. Учет знака разности времени прохождения ультразвуковых колебаний позволяет измерять расход, как в прямом, так в обратном направлениях, реверсивные потоки газа. Возбуждение импульсов производится пьезоэлектрическими преобразователями (далее - ПЭП), установленными на измерительном участке трубопровода, в котором производится измерение расхода газа.
ПЭП работают попеременно в режиме приемник-излучатель и обеспечивают излучение и прием ультразвуковых импульсов. Движение газа вызывает изменение времени полного распространения ультразвуковых сигналов по потоку и против него. Разность времени прямого и обратного прохождения ультразвуковых импульсов пропорциональна скорости движения среды.
Расходом еры-счетчики проводят расчет коэффициента сжимаемости газов для приведения измеренного объемного расхода (объема) к стандартным условиям. Для природного газа коэффициент сжимаемости вычисляется по методам NX-19mod или GERG, рекомендованным ГОСТ 30319.2-96, для свободного нефтяного газа по методам' ВНИЦ СМИ или ГСССД МР 113-2003. для других газов- в соответствии с нормативно-справочной документацией на эта газы, в том числе по ГСССД МР 118-2005, ГСССД МР 134-2007 и ГСССД МР 135-2007.
Расходомеры-счетчики состоят из первичных преобразователей (далее - ПП), блока интерфейса и питания (далее - ВИП), соединительного кабеля (далее - СК), шлюзовой камеры (далее - ШК, для модификаций ИРВИС-РС4М-Ультра-Пр и ИРВИС-РС4М-Ультра-В), а также измерительных участков (далее - ПУ) и устройства подготовки потока (далее - УГШ). поставляемых по заказе. В составе расходомеров-счетчиков может быть от одного до четырех ПП.
ПП состоит из первичного преобразователя расхода (далее - ППР), первичного преобразователя давления (далее - ПОД), первичного преобразователя температуры (далее ~ ППТ), блока преобразователя-усилителя (далее - БПУ).
БПУ, используя сигналы с ПЭП, ППТ и ПОД, вычисляет температуру, давление, расход измеряемой среды при рабочих и стандартных условиях, объем при стандартных условиях и передает вычисленные значения в БИТ!.
БИН обеспечивает питание одного или нескольких ПП по искробезопасной цепи, прием данных об измеренных параметрах с одного или нескольких ПП, формирует архивы параметров и событий и хранит их в энергонезависимой памяти, передает информацию по интерфейсам RS232/485 на АСУТП или ПЭВМ.
БИП состоит из корпуса БИП. блока индикации БИ с кнопками управления, барьера искрозащиты БИЗ, специализированного многоканального регистратора информации РИ (далее - РИ), токового интерфейса ГИ. блока питания сетевого БПС, блока питания внешнего БИВ.
Лист № 2
Всего листов 11 адаптера внешнего питания АВИ, устройства бесперебойного питания ИРВИС-УБП. Состав БИП зависит от модификации расходомеров-счетчиков.
ИУ и УПП представляют собой отрезки трубопроводов прямой или специальной формы, предназначенные для нормализации потока с целью обеспечения корректности измерений, производимых расходомером-счетчиком.
Расходомеры-счетчики по конструктивному исполнению ПП имеют три модификации: полнопроходную (ИРВИС-РС4М-Ультра-Г1п), погружную (ИРВИС-РС4М-Ультра-11р) и вставную (ИРВИС-РС4М-Ультра-В).

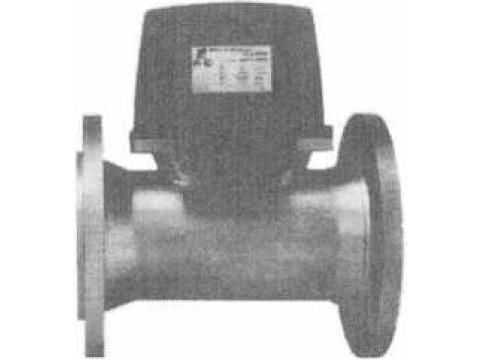

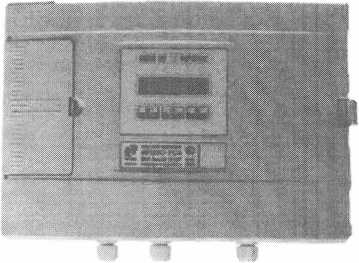

Фотографии общего вида расходомеров-счетчиков представлены на рисунке 1
I Ill ИРВИС-РС4М-Ультра-Пп
БИП ИРВИС-РС4М-Ультра
ПП ИРВИС-РС4М-Ультра-Пр ПП ИРВИС-РС4М-Ультра-В
Рисунок 1 - Фотографии общего вида расходомеров-счетчиков
Схема пломбировки расходомеров-счетчиков представлена на рисунке 2.
В расходомерах-с четниках пломбируются крышка БГТУ, клеммная коробка, кабельные вводы, фланцы ШК (для .модификаций ИРВИС-РС4М-Ультра-Пр и ИРВИС-РС4М-Ультра-В). крышка БИП, защитная планка БИП.
Лист № 3
Всего листов 11
ИРВИС-РС4М-Ультра ГП1
ИРВИС-РС4М-Ульгра-Пр ИРВИС-РС4М-Ультра-В
Рисунок 2 - Схема пломбировки расходомеров-счетчиков
Программное обеспечение
Программное обеспечение (далее - ПО) обеспечивает реализацию функций расходомеров-счетчиков.
Защита ПО расходомеров-счетчиков от непреднамеренных и преднамеренных изменений и обеспечение сто соответствия утвержденному типу осуществляется путем разделения, идентификации, защиты от несанкционированного доступа. Идентификация ПО расходомеров-счетчиков осуществляется путем отображения на дисплее структуры идентификационных данных. Часть этой структуры, относящаяся к идентификации ПО расходомеров-счетчиков, представляет собой хэш-сумму (контрольную сумму) ПО. Программный код от непреднамеренных и преднамеренных изменений и считываний защищен с помощью log-битов защиты, ведения доступного только для чтения журнала событий.
Таблица 1 - Идентификационные данные ПО
|
Наименование ПО |
Идентификационное наименование по” |
Номер версии ПО~' |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
|
ПО расходомеров-счетчиков одноканальных |
РИ |
950.. .969 |
0хСВ93С101 |
CRC-32 |
|
1Ю расходомеров-счетчиков многоканальных |
РИ |
970...999 |
ОхЗЗЗЕААВЕ |
— CRC-32 |
пВдокум^^ отчетах, при выводе через интерфейс пользователя, интерфейс связи (RS232,
RS485) идентификационное наименование ПО, номер аппаратной комплектации, номер версии ПО могут | разделяться знаком «дефис.» («-»), идентификационное наименование ПО может выводится кириллицей («РИ») j или латиницей («R!»). )
Последняя цифра трехзначного номера версии ПО относится к обозначению метрологически незначимой части I ПО, по этой причине не влияет на контрольную сумму метрологически значимой части ПО. I
Доступ к ПО расходомеров-счетчиков для пользователя закрыт. При изменении установленных параметров (исходных данных) в ПО системы обеспечивается подтверждение изменений, проверка изменений на соответствие требованиям реализованных алгоритмов. при этом сообщения о событиях (изменениях) записываются в журнал событий, доступный только для чтения. Данные, содержащие результаты измерений, защищены от любых искажений путем кодирования.
ПО расходомеров-счетчиков имеет высокий уровень защиты по Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименован ие параметра |
Значение параметра | |||
|
Модификация расходомера-счетчика | ||||
|
ИРВИС-РС4М-Ультра-ПП-50 |
ИРВИС-РС4М-Ультра-ПП-80(100) |
ИРВИС- РС4М-Ультра-B |
ИРВИС-РС4М- Ультра-rip | |
|
Диапазон измерений объемного расхода газа при рабочих условиях. м'7ч |
от 0.20 до 3155 |
от 0,39 до 12000 |
- | |
|
Диапазон измерений скорости газа, м/с |
от 0,057 до 39 | |||
|
Диапазон измерений температуры, °C |
от минус 40 до плюс 60 | |||
|
Диапазон и зм ере нни абсолютного давления, МПа |
от 0,05 до 6,3* | |||
|
Диаметры условного прохода первично го п реобразо вате: ш, мм |
50, 80, 100 |
от 50 до 300 |
от 80 до 2000 | |
|
Пределы допускаемой относительной погрешности при измерении объемного расхода (объема) газа при рабочих условиях (при поверке на поверочной установке). %: ор> <o<opv («L<Q^Q2P QKp<Q^Q2lie |
j | |||
|
не нормируется |
не нормируется |
не нормируется |
не нормируется | |
|
±(0,9 + 3,6* Q«p"Q |
+(0.9 + 2.1» |
±(1,2 + 5,3» |
±(1,5 + 5 * Quep-Q | |
|
QlK’p Q |
Q 0 |
..Qh^ Q |
Qnep Qishm Q | |
|
±0,9 |
±0,9 |
±1,2 |
±1,5 | | |
|
Нанменованйен араметра |
Значение параметра | |||
|
Модификация расходомера-счетчика | ||||
|
ИРВИС-РС4М-Ультра-ПП-50 |
ИРВИС-РС4М- Ультра-ГШ-80(100) |
ИРВИС- РС4М-Ультра- 13 |
ИРВИС-РС4М- Ультра-Пр | |
|
Предел ы доп у скаемой относительной погрешности при измерении объемного расхода (объема) газа при рабочих условиях (при имитационном методе поверки). %: Q^M<QSQ5P QSP<QSQ2i<g | ||||
|
не нормируется |
не нормируется |
не нормируется |
не нормируется | |
|
±(0.9+ 3.6* Q1KT-Q |
±(0,9+ 2,1* Q15qroQ |
±(12 + 5.3* QiKp-Q |
±(2 + 5 * QW~Q | |
|
- Q। Q |
с г 1 ~ О i 1 s О : 1 о: С»: Я х О |
Q нор Q НЙЯМ X | Q |
Qnep Qnajuf ,. Q найм Q | |
|
±0.9 |
±0,9 |
±1.2 |
±2 | |
|
Пределы допускаемой отн ос ите л ь л ой погреш мости при измерении температуры, % |
±0.25 | |||
|
11 редел ы доп у с каемой относительной погрешности при измерении давления, % |
±0.3 | |||
|
Пределы допускаемой относи* тельной погрешности вычисления объемного расхода(объема) газа, приведенного к стандартным условиям, массы и энергосодержания газа, обусловленной алгоритмом вычислений и его программной реализацией,% |
±0,05 | |||
|
11аименование параметра |
Значение параметра | |||
|
Модификация расходомера-счетчика | ||||
|
ИРВИС-РС4М- Ульгра-ПП-50 |
ИРВИС-РС4М-Ультра-IIII-80(100) |
ИРВИС-РС4М-Ультра-B |
ИРВИС-РС4М- Ультра- 1 Ip | |
|
Пределы допускаемой основной относительной погрешности при измерении объемного расхода (объема) газа, приведенного к стандартным условиям, массы газа, с учетом погрешностей измерения объемного расхода, давления, температуры и вычисления коэффициента сжимаемости в диапазоне расходов (при поверке на поверочной установке), %: QXP<Q^Q2« QX(«<Q^QSp 0“ < О < 0" - |
не нормируе тся |
не нормируется |
не нормируется |
не нормируется |
|
±(1 + 4* Qw-Q |
±(1 + 2,5* Q„eP“Q |
±(L 5 + 5.5 * x Qnep""Q x |
+(1,8 + 5,2* Qt«P-Q | |
|
- $ Q |
^ik-p QttaHM Q Q |
Qnep Qhshm Q Q |
Опер Оншш Q | |
|
±] |
±1 |
±1,5 |
±L8 | |
|
Пределы допускаемой основной относительной погрешности при измерении объемного расхода (объема) газа, приведенного к стандартным условиям, массы газа, с учетом погрешностей измерения объемного расхода, давления, температуры и вычисления коэффициента сжимаемости в диапазоне расходов (при имитационном методе поверки), %: О'"' < О < 0°' '< пор ■ V — QSp<O^QX» | ||||
|
не нормируется |
не нормируется |
не нормируется |
не нормируется | |
|
±( 1 +4* QW"Q |
±(1 + 2,5* Q„ep"Q |
±(1,5 + 5.5* QW“Q |
±(2,5 + 5 * Qnep-Q | |
|
Q ~ Q * nep шшм Qwshm $ Q |
Q ±ep Q я м Q |
Qnep QuahM Q |
oit^ НлИ*> i Q | |
|
±1 |
........................"____ |
+1.5 |
+2,5 | |
|
11аименование параметра |
Значение параметра | |||
|
Модификация расходомера-счетчика | ||||
|
ИРВИС-РС4М- Ультра-ПП-50 |
ИРВИС-РС4М-Ультра-ПП-80(100) |
ИРВИС-РС4.М-Ультра-В |
ИРВИС-РС4М- Ультра- Пр | |
|
Предел ы до п ускаемо й относительной погрешности преобразования цифровых сигналов в выходные аналоговые (токовые) по ГОСТ 26.011-80. % |
±0.2 | |||
|
Пределы допускаемой относительной погрешности счетчика времени наработки, % |
±0.01 | |||
|
Пределы дополнительной относ ите л ьио й погрет пости при измерении объемного расхода (объема) газа, приведенного к стандартным условиям, массы газа, с учетом погрешностей измерения 'объемного расхода, давления, температуры и вычисления коэффициента сжимаемости от влияния изменения температуры окружающей среды от (20±5) С в рабочем диапазоне температур, %/10 "С |
±0,15 | |||
Примечания
* Верхний предел измерения ППД выбирается в зависимости от заказа.
Qtw - пороговое значение измеряемого расхода;
Онаим ~ наименьшее значение измеряемого расхода.
Qne,i: переходное значение измеряемого расхода
О»лил " наибольшее значение измеряемого расхода.
Методика определения Q,,.,,,, QH|>„M> Qw и Q,w6приведена в технических условиях.
Таблица 3 - Технические характеристики
|
Наименование параметра |
Значение |
|
Измеряемая среда |
природный газ по ГОСТ 5542-87, свободный нефтяной газ, водород, гелий, ацетилен, другие горючие газы, воздух, инертные газы |
|
Условия эксплуатации: -температура. аС ПН ’ БИП -влажность, %, не более -(барометрическое давление. кПа |
от минус 40 до плюс 45; от минус 10 до плюс 45” (95 ± 3) при температуре 35 °C от 84 до 106,7 |
|
Параметры электрического питания: напряжение питания, В частота, Гц |
2201 50 ± 1 |
|
Потребляемая мощность. Вт. не более |
25 |
|
Сгонснь Минны ио ГОСТ 14254-96 |
IP54-’ |
|
Наименование параметра |
Значение |
|
Устойчивость к воздействию синусоидальных вибраций |
- частота синусоидальных вибраций от 10 до 55 Гц. - амплитуда смещения для частоты ниже частоты перехода 0,35 мм. |
|
М аркировка взрывозащиты: -ПП - БИП |
1 ExibdIlCT4X [ExibjIIC |
|
1 абартные размеры, мм, не более: -ПН -БИП |
от 260>200х 190 до 193ЧП9*228 250x430x155 |
|
Масса, кт. не более -ПП - ьип |
от 3,5 до 60 3,5 |
|
Средняя наработка на отказ, ч, не менее |
80000 |
|
Средний срок службы, лет, не менее |
15 |
|
*' 11о специальному заказу возможно исполнение БИП от минус 40 до плюс 45 “С. ■' С шпень «ашиты БИП в бескорпусном исполнении определяется степенью защиты шкафа (корпуса), в котором он установлен (не менее IP54). | |
Знак утверждения типа
наносится на маркировочные таблички, прикрепляемые к ПП и БИП расходомеров-счетчиков методом лазерной гравировки (шелкографии и т.н.) и на титульные листы руководства по экс и л у а таци и т и и о графским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кояичсс тво |
................. 1 [римечание |
|
Первичный преобразователь’1 - ИУ - УШ 1 |
В зависимости от модификации |
от 1 до 4 шт. |
Количество ПП определяется по заказу. |
|
ИРВС 0101.0000.00 РУ |
от 1 до 4 шт. |
Поставляется по заказу в составе расходомера-счетчика. | |
|
ИРВС 7202.0000.00 |
от 1 до 4 шт. |
Поставляется по заказу в составе рас ходомера-счетчика. | |
|
Блок интерфейса и питания, в составе: - корпус БИ11; - блок индикации БИ; - барьер искрозащиты БИЗ; блок питания сетевой БПС; - блок питания внешний БПВ; - устройство бесперебойного питания ИРВИС-УБП; |
ИРВС 0104.0000.00 |
1 шт. | |
|
ИРВС 2101.0000.000 |
1 шт. |
Поставляется по заказу в соста ве рас ходомера-счетчи ка. | |
|
ИРВС 1112.0400.00 |
1 шт. | ||
|
ИРВС 1112.0200.00 |
от 1 до 4 шт. | ||
|
ИРВС 2101.0300.000 |
1 шт. |
Поставляется по заказу в составе расходомера-счетчика в зависимости от комплектации. | |
|
В зависимости от тина |
1 шт. |
Поставляется по заказ}' в составе расходомера-счетчика в зависимости от модификации. | |
|
ИРВС 3902.0000.000 |
1 шт. |
Поставляется по заказу в составе ИРВИС-РС4. |
|
Наименование |
Обозначение |
Количес тво |
Примечание |
|
- адаптер внешнего питания АВГГ. - специализированный многоканальный регистратор РИ; токовый интерфейс ТИ |
ИРВС 3503.0000.000 |
1 шт. |
Поставляется по заказу в составе расходомера-счетчика в зависимости от модификации. |
|
ИРВС 1112.0100.00 |
1 шт. | ||
|
ИРВС 3400.0000.000 |
от 1 до 4 шт. |
Поставляется по заказу в составе расходомера-счетчика. | |
|
Расходомеры-счетчики ИРВИС-РС4М-Ультра. Паспорг. |
ИРВС 9100.0000.00 ПС6 |
1 ЭКЗ. | |
|
Расходомеры-счетчики ИРВИС-РС4М-Ультра. Руководство по эксплуатации. |
ИРВС 9100.0000.00 РЭ6 |
I ЭКЗ. |
На каждые 5 расходомеров-счетчиков, направляемых в один адрес. |
|
Первичный преобразователь температурь!. Паспорт. |
В зависимости от типа |
1 ЭКЗ. | |
|
Первичный преобразователь температуры. Свидетельство о поверке. |
В зависимости от тапа |
1 ЭКЗ. | |
|
Соедин ительн ый кабел ь |
МКЭШ 5*0,5"’ ГОСТ 10348-80 |
10 м | |
|
Более Юм |
Поставляется по заказу в составе расходомера-счетчика. | ||
|
I Рюмбировочные с тикеры'! |
ЗМ 7613 |
1 комплект |
Поставляется по заказу в составе расходомера-счетчика. |
|
Комплект ЗИП: - вставка плавкая BI1-1-2 |
0100.480.003 .ТУ |
2 шт. | |
|
К о миле к г м онтажн ый. |
ИРВС 0101.0000.00 ИМ |
1 шт. |
Поставляется по заказу в составе расходомера-счетчика. |
|
ПУ. Паспорт. |
ИРВС 0101.0000.00 ИС |
1 ЭКЗ. |
Поставляется по заказу в составе расходомера-счетчика. |
|
CD диск с программным обеспечением. |
ИРВС 3900.0000.00 |
1 шт. | |
|
Комплект «Диспетчеризация ногами». |
ИРВС 3901.0000.00 |
1 комплект. | |
|
ИРВИС-РС4. Инструкция по эксплуатации комплекта «Диспетчеризация ногам и ». |
И9101-204 |
I ЭКЗ. | |
|
Программ ное обеспечение «ИРВИС-ТП. Диспетчер», в комплекте с нуль-модемным кабелем. |
НО ИРВИС-ТП. Диспетчер. Версия XX |
1 шт. |
Поставляется по заказу в составе расходомера-счетчика. |
|
Шаблон для монтажа |
ИРВС 9100.0000.33 |
1 шт. |
Для модели ИРВИС-РС4М- Ультра-В |
|
” ППД интегрирован в состав Fill расходомера-счетчика и не имеет индивидуального паспорта. ПИД поверяется в составе расходомера-счетчика. Отдельного свидетельства о поверке ППД не выпускается. Марка кабеля может быть заменена на другую с аналогичными характеристиками; Только для бескорпусного исполнения БИП. | |||
Поверка
Первичная поверка осуществляется по документу ИРВС 9100.0000.00 МП6 «Инструкция.
ГСП. Расходомеры-счетчики ультразвуковые ИРВИС-РС4М-Ультра. Мегодика поверки», утвержденному ГЦИ СИ ООО «Метрологический центр СТП» в июне 2014 г.
Периодическая иоверка осуществляете» по документу ИРВС 9100.0000.00 РЭ6 «Расходомеры-счетчики ультразвуковые ИРВИС-РС4М-Ультра. Руководство по эксплуатации. Раздел 5», утвержденному ГЦИ СИ ООО «Метрологический центр СТП» в части «Методика периодической поверки» в июне 2014 г.
Основные средства поверки:
1 Установка поверочная газодинамическая УПГ-10 (Госреестр № 24926-03). диапазон измерения объемного расхода от 0.025 до 12000 м'7ч. пределы допускаемой относительной погрешности ±0.3 %.
2 Частотомер электронно-счетный 43-63 ДЛИ2.721.007 ТУ. пределы измерений от 0.1 до 200 МГц, пределы допускаемой относительной погрешности по частоте опорного генератора ±5 у 1 О’' 1и.
3 Манометры образцовые МО ТУ 25-05-1664, класс точности 0,15, верхние пределы измерения давления: 1,0 кгс/см~, 6 кгс/см”, 10 кгс/см". 16 кгс/см", 25 кгс/см', 40 кгс/см". 100 кгс/см".
4 Магазин сопротивлений Р4381 по ГОСТ 23737-79. диапазон сопротивлений от 0,01 до 11111,11 Ом. класс точности 0.0210‘й.
5 Мультиметр В7-53, диапазон измерений от 0 до 2 А, пределы допускаемой погрешности ±(0.15М 0 ед.мл.р.).
6 Рулетка металлическая по ГОСТ 7502-69 с пеной деления 1 мм, класс точности 3.
7 Ультразвуковой толщиномер ТУЗ-2, пределы измерений от 0,6 до 300 мм, пределы допускаемой абсолютной погрешности ±(0,1 ±0,005 Н). мм, где - Н толщина измеряемого объекта, мм.
8 Штангенциркуль ШЦЦ-Ш-500-0,01, диапазон измерений от 0 до 500 мм. пределы допускаемой абсолютной погрешности ±0,03 мм.
9 Измеритель влажности и температуры, диапазон измерения влажности от 0 до 99 %, пределы абсолютной погрешности ±2%; диапазон измерения температуры от минус 45 до 60’С, пределы абсолютной погрешности ±0.2°С.
10 ПЭВМ типа IBM PC с программным обеспечением «ИРВИС-ТП».
11 Барометр-анероид БАММ-1, диапазон измерения от 80 до 106 кПа, пределы допускаемой абсолютной погрешности ±250 Па.
12 Калибратор температуры КТ-1, пределы допускаемой абсолютной погрешности воспроизведения температуры ±(О,()5±О.О(Ю5' где t - уставка калибратора,Ч‘.
13 Измеритель-регулятор температуры МИТ8.03. предел абсолютной погрешности измерения температуры ±(0.004±1(Г''ч). где t.....измеряемая температураС'С.
14 Мегаомметр типа Ml 101М по ГОСТ 23706-93, класс точности 1.0.
Сведения о методах измерений
Методика измерений газа изложена в ГОСТ 8.611-2012 «ГСП. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода».
Методика измерений газа расходомерами-счетчиками модификации ИРВИС-РС4М-Ультра-Пр изложена в ГОСТ 8.361-79 «ГСП. Расход жидкости и газа. Методика выполнения измерений по скорости в одной точке сечения трубы».
Методика измерений газа расходомерами-счетчиками модификации ИРВИС-РС4М-Ультра-В изложена в «ГСП. Объемный расход и объем газа. Методика измерений расходомерами-счетчиками ультразвуковыми ИРВИС-РС4-Ультра. ФР. 1.29.2011.11472».
Нормативные документы
1 I ОСТ 8.618-2006 ГСП, Государственная поверочная схема для средств измерений объемного и массового расходов газа.
2 ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
Лист № 11
Всего листов 11
3 ГОСТ 14254-96 Степени зашиты, обеспечиваемые оболочками (кол 1.Р).
4 ГОСТ 8.611-2012 Расход и количество гача. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода.
5 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
6 ГОСТ Р 8.615-2005 ГСП. Измерения количества извлекаемых из недр земли нефти и нефтяного газа.
7 ГОСТ Р 8.741-2011 ГСИ. Объем природного газа. Общие требования к методикам измерений.
8 Расходомеры-счетчики ультразвуковые ИРВИС-РС4М-Ультра. Технические условия. ИРВС 9100.0000.00 ГУ6.
Рекомендации к применению
- при выполнение государственных учетных операций:
- при осуществление торговли.
Другие Расходомеры
