Расходомеры электромагнитные серии OPTIFLUX
| Номер в ГРСИ РФ: | РБ 03 07 6140 16 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО "КРОНЕ-Автоматика", п. Верхняя Подстепановка, Самарская обл. |
|
Описание типа РБ 03 07 6140 16 [2017-02-02]
rb-03-07-6140-16_2017-02-02.pdf
|
Скачать |
Расходомеры электромагнитные OPTIFLUX (далее - расходомеры) предназначены для измерений расхода электропроводных жидкостей, находящихся в трубопроводах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 6140 16 |
| Наименование | Расходомеры электромагнитные серии OPTIFLUX |
| Год регистрации | 2016 |
| Номер сертификата | 10732 |
| Дата регистрации | 2016-11-29 |
| Срок действия | 2021-11-29 |
| Получатель сертификата | ООО "КРОНЕ-Автоматика", массив Жилой массив Стромилово Волжского р-на Самарской обл., Россия (RU) |
Производитель / Заявитель
ООО "КРОНЕ-Автоматика"
Адрес: массив Жилой массив Стромилово Волжского р-на Самарской обл
Контакты: (8462)277-44-34, 277-44-32
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Метрологически обеспечены на территории Республике Беларусь методом непосредственного сличения на эталонных расходомерных установках в диапазоне расходов жидкостей до 1000 м^3/ч включительно (поверочная среда - вода). |
| Методика поверки | Поверка проводится по МРБ МП. 1527-2006 (извещение №3). |
| Признание поверки | Временно, до создания собственной эталонной базы в Республике Беларусь для метрологически не обеспеченных исполнений расходомеров: признавать результаты первичной и периодической поверки, проведенной на эталонных расходомерных установках лабораторий, аккредитованных в Системе аккредитации Республики Беларусь, или проводить первичную и периодическую поверку на эталонных расходомерных установках иных лабораторий в присутствии представителей Государственной метрологической службы Республики Беларусь. |
Поверители
Скачать
|
Описание типа РБ 03 07 6140 16 [2017-02-02]
rb-03-07-6140-16_2017-02-02.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры электромагнитные OPTIFLUX (далее - расходомеры) предназначены для измерений расхода электропроводных жидкостей, находящихся в трубопроводах.
Область применения - предприятия химической, нефтехимической, пищевой, фармацевтической, энергетики, жилищно-коммунального хозяйства и других областях хозяйственной деятельности.
Описание
Принцип работы расходомеров основан на законе электромагнитной индукции. При движении проводящей электрический ток жидкости в магнитном поле, создаваемом первичным преобразователем, в ней наводится ЭДС индукции с амплитудой, прямо пропорциональное скорости движения жидкости. ЭДС снимается с электродов первичного преобразователя и передается в преобразователь сигналов, где происходит ее преобразование в значение объемного расхода и формирование различных выходных сигналов: показания мгновенного и накопленного расхода, формирование токового сигнала, формирование частотно-импульсного сигнала, формирование интерфейсных сигналов (HART, RS 485 MODBUS).
Расходомеры состоят из двух частей - первичного преобразователя расхода и преобразователя сигналов.
Первичный преобразователь расхода состоит из металлической трубы. На внутреннюю поверхность трубы нанесено покрытие, выполненное из непроводящего электрический ток материала (футеровка). В футеровку вплавлены электроды. Для формирования магнитного поля, поверх измерительной трубы размещена двухсекционная обмотка возбуждения.
Типы первичного преобразователя расхода представлены в таблиц^=^.
Таблица 1 - Тип первичного преобразователя расхода
|
Наименование преобразователя |
Особенности конструкции |
|
OPTIFLUX2000 |
имеют фланцевую конструкцию, футеровку из: РР (полипропилен), HR (твердой резины), PFA (перфторалкоксиный полимер), РО (полиолефин) и др. |
|
OPTIFLUX 4000 |
имеют фланцевую конструкцию, футеровку из: PTFE (политетрафторэтилен), ETFE (этилентетрафторэтилен), PFA (перфторалкоксидный полимер), PU (полиуретана), HR (твёрдая резина) и др. |
Преобразователь сигналов представляет собой отдельный электронный блок, предназначенный для обработки измерительной информации, а также для питания обмотки возбуждения расходомера. Преобразователи сигналов отличаются формой корпуса, номенклатурой выходных сигналов, набором диагностических и вспомогательных функций.
Типы и исполнения преобразователей сигналов представлены в таблице 2: Таблица 2_______
|
Тип преобразователя сигналов | |
|
IFC 040 |
выходы: токовый (с наложенным HART-протоколом), импульсный, дискретный, функции диагностики; двухпроводная схема подключения |
|
IFC 050 |
выходы: токовый (с наложенным HART-протоколом), импульсный, частотный, дискретный, функции диагностики, RS 485 MODBUS; четырехпроводная схема подключения |
|
Исполнения преобразователей сигналов | |
|
С |
компактное исполнение, преобразователь сигналов установлен непосредственно на первичном преобразователе расхода и закреплен на нем |
|
W |
разнесенное исполнение, преобразователь сигналов в корпусе для настенного монтажа соединен с первичным преобразователем расхода кабелем тока возбуждения и сигнальным кабелем |

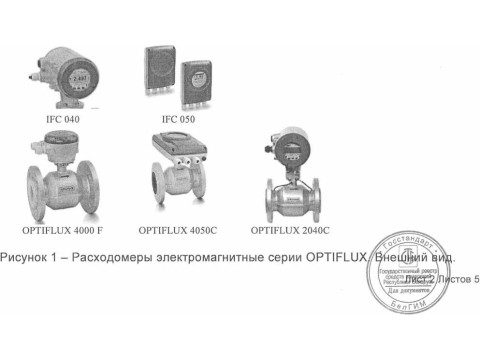

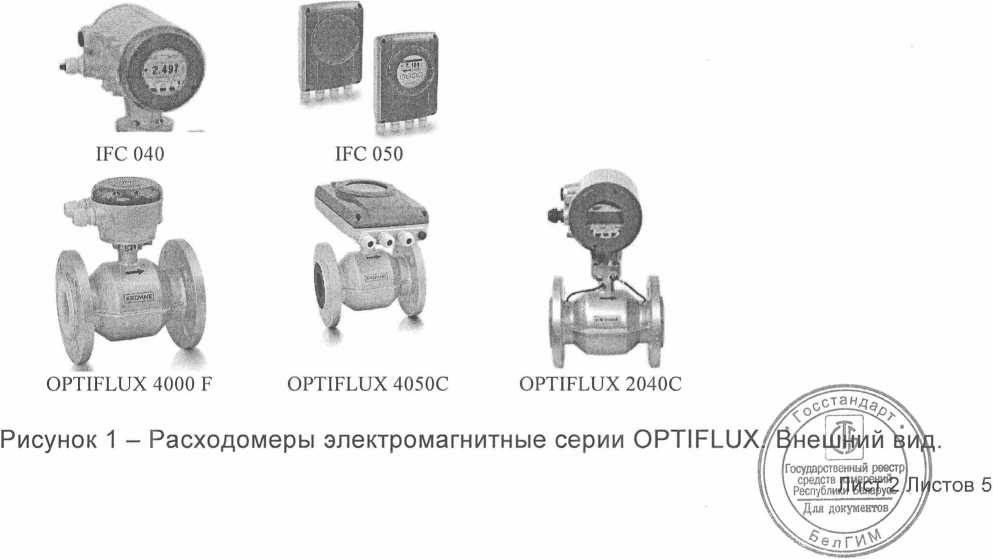

Место нанесения знака поверки приведено в приложении А к описанию типа. Внешний вид расходомеров представлен на рисунке 1.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблицах 3. Таблица 3
|
Наименование характеристик |
Значение характеристик | ||
|
Исполнение расходомера | |||
|
OPTIFLUX 2040 |
OPTIFLUX 4040 |
OPTIFLUX 4050 | |
|
Диаметр условного прохода, Ду, мм |
от 25 до 150 |
от 10 до 150 |
от 10 до 1200 |
|
Скорость потока (v), м/с |
от 0,3 до 12 | ||
|
Максимальное давление рабочей среды, (опционально в зависимости от материала футеровки), МПа |
150 | ||
|
Диапазон температур рабочей среды, °C |
от минус 40 до плюс 180 | ||
|
Диапазон температур окружающей среды, °C |
от минус 40 до плюс 65 | ||
|
Диапазон температуры хранения, °C |
от минус 50 до плюс 70 | ||
|
Электропроводность рабочей среды, мкСм/см, не менее - для всех сред, кроме воды - для воды |
5 20 | ||
|
Пределы допускаемой относительной погрешности, % |
±0,5 при v>1 м/с; ±0,5/v при v<1 м/с |
±0,5 при v£0,5m/c; ±0,25/v при v<0,5m/c | |
|
Тип выходного сигнала |
Токовый, импульсный, частотный, выход состояния, HART | ||
|
Степень защиты, обеспечиваемая оболочкой (по ГОСТ 14254-96) |
IP 67 |
IP 66/67, IP 68 (в зависимости от версии) | |
|
Напряжение питания, В: - постоянный ток -переменный ток |
24 (-40%/+50%) |
24 (-30 % / +30 %) 230 В (-63 %/+10 %) для 50 или 60 Гц | |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом.
Комплектность
В комплект поставки входит:
1. Расходомер электромагнитный в составе:
1.1. Преобразователь расхода OPTIFLUX
1.2. Преобразователь сигналов IFC
2. Кабель соединительный (для разнесенного и настенного исполнения преобразователя сигналов IFC)
3. Руководство по эксплуатации
__1
ШТ.
ШТ.
шт.
tea
истов 5
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация ООО "КРОНЕ-Автоматика", Российская Федерация.
МРБ МП. 1527-2006 "Расходомеры электромагнитные OPTIFLUX. Методика поверки". (с учетом извещения об изменении №3)
Заключение
Расходомеры электромагнитные OPTIFLUX соответствуют технической документации ООО "КРОНЕ-Автоматика", Российская Федерация, ТР ТС 012/2011 (сертификат о соответствии № ТС RU C-RU.FB04.B.00390 от 26.03.2015, действителен до 25.03.2020), ТР ТС 004/2011, ТР ТС 020/2011 (декларация о соответствии № ТС N RU fl-RU.AY04.B. 11846 от 20.03.2015, действительна до 19.03.2020), ТР ТС 032/2013 (декларация о соответствии № ТС N RU fl-RU.AY04.B. 11837 от 20.03.2015, действительна до 19.03.2020).
Межповерочный интервал - не более 24 месяцев (для расходомеров, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ. г.Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
