Расходомеры газа ультразвуковые Daniel 3411, Daniel 3412
| Номер в ГРСИ РФ: | РБ 03 07 5795 15 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | «Emerson Process Management GmbH & Co. OHG», Германия |
|
Описание типа РБ 03 07 5795 15 [2016-01-14]
rb-03-07-5795-15_2016-01-14.pdf
|
Скачать |
Расходомеры газа ультразвуковые Daniel 3411, Daniel 3412 (далее - расходомеры) предназначены для измерения объемного расхода и объема различных агрессивных и неагрессивных газов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 5795 15 |
| Наименование | Расходомеры газа ультразвуковые Daniel 3411, Daniel 3412 |
| Год регистрации | 2015 |
| Номер сертификата | 9943 |
| Дата регистрации | 2015-08-27 |
| Срок действия | 2020-08-27 |
| Получатель сертификата | фирма "Daniel Measurement and Control Inc.", Соединенные Штаты (US) компании "Emerson Process Management", Соединенные Штаты (US) |
Производитель / Заявитель
фирма "Daniel Measurement and Control Inc." компании "Emerson Process Management"
Адрес: 11100 Brittmoore Park Drive Houston, TX 77041
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Расходомеры, предназначенные для применения при значениях рабочего давления свыше 1,2 МПа, должны подвергать метрологическому контролю на эталонных расходомерных установках (рабочая среда - природный газ) методом непосредственного сличения при давлении от 0,5 Рэкспл. до 2 Рэкспл. - данные расходомеры метрологически не обеспечены в Республике Беларусь. |
| Методика поверки | Поверка проводится по МРБ МП.2542-2015. |
| Признание поверки | Временно, до создания собственной эталонной базы в Республике Бела-русь, признавать результаты первичной и периодической поверки расходомеров, предназначенных для применения при значениях рабочего давления свыше 1,2 МПа, проведенной методом непосредственного сличения на эталонных расходомерных установках (рабочая среда - природный газ) при давлении от 0,5 Рэкспл. до 2 Рэкспл. в аккредитованных лабораториях. |
Поверители
Скачать
|
Описание типа РБ 03 07 5795 15 [2016-01-14]
rb-03-07-5795-15_2016-01-14.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры газа ультразвуковые Daniel 3411, Daniel 3412 (далее - расходомеры) предназначены для измерения объемного расхода и объема различных агрессивных и неагрессивных газов.
Область применения - технологический учет природного газа, балансировка нагрузки на трубопроводы, измерения складских запасов в нефтегазодобывающей и других отраслях промышленности.
Описание
Принцип действия расходомеров основан на время-импульсном методе измерений, при котором разность времени прохождения ультразвукового импульса в газе по направлению и против направления потока газа пропорциональна скорости потока (расходу) газа в трубопроводе. При движении газа через расходомер происходит измерение интервалов времени прохождения ультразвуковых импульсов в акустических каналах, исходя из данных измерений, определяют среднюю скорость потока измеряемой среды через поперечное сечение первичного преобразователя расходомера. По средней скорости потока вычисляют объемный расход и объем прошедшего через расходомер газа.
Выпускают следующие исполнения расходомеров - Daniel 3411 и Daniel 3411 (с одним или двумя акустическими путями с отражением ультразвуковых сигналов соответственно).
Электроакустические преобразователи установлены в корпусе расходомера в строго определенных местах, в зависимости от типоразмера. Расположение преобразователей определяет длины акустических путей и углы между направлением распространения акустических сигналов и продольной осевой линией первичного преобразователя расходомера.
Расходомер выпускают с электронным блоком серии 3410. На электроакустические преобразователи с электронного блока поочерёдно^^^тго^ают электрические импульсы, которые преобразуются в акустические^Я^^батя, распространяющиеся в проходящем сквозь расходомер газе. ( 7 'S-Ea А ч
В расходомерах используется взрывозащищенный электронный блок, который в стандартном исполнении жестко закреплен на корпусе расходомера. При необходимости электронный блок может устанавливаться отдельно от корпуса расходомера на расстоянии до 4,6 м.
Расходомер присоединяется к трубопроводу с помощью фланцев. Длины прямолинейных участков измерительного трубопровода до и после расходомера указаны в эксплуатационной документации производителя.
Расходомер выполнен на базе микроконтроллеров, управляемых встроенным программным обеспечением. Программное обеспечение выполняет сбор, обработку, отображение и передачу на периферийные устройства информации об измерениях. Корректность реализации алгоритмов вычисления объёмного расхода проверяется напрямую при поверке (калибровке) расходомера.
Идентификационные данные программного обеспечения приведены в таблице 1. ____Таблица ____________________________________________________________
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Gas3410 |
Gas3410_1 pt 18_Rele ase_Prod |
1.18 |
4039808079 |
CRC32 |
Информация о версии программного обеспечения и контрольной сумме доступна для просмотра через ЖК дисплей при включении питания расходомера (при наличии ЖК дисплея) или через меню сервисной программы Meterlink.
Защита программного обеспечения расходомера от изменений через внешние интерфейсы (преднамеренных или непреднамеренных) обеспечивается аппаратными микропереключателями расположенными внутри пломбируемого корпуса и непосредственно пломбировкой корпуса преобразователя расхода и его компонентов.

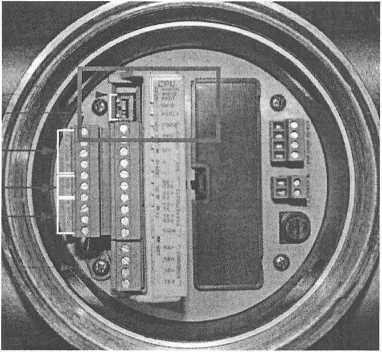

Расположение микропереключателя, защищающего ПО и конфигурацию расходомера от преднамеренных и непреднамеренных вмешательств, представлено на рисунке 1.
Рисунок 1. Расположение микропереключатели «WRITE PROT» электронного блока серии 3410, запрещающего конфигурирование расходомера.
Защита расходомера от преднамеренного изменения программного обеспечения
через внутренние интерфейсы (вскрытие прибора) обеспечивается пломбированием корпуса электронного блока и преобразователя расхода. Примененные специальные средства защиты в достаточной мере гарантируют защиту конфигурационнь результатов измерений от несанкционированного изменения, удаления и
намеренных или непреднамеренных действий.
Государственный реестр средств измерений Республики Беларусь
Для начального конфигурирования расходомера, обеспечения непрерывного анализа его работы по ключевым параметрам, а также для диагностики расходомера используется интерфейсное программное обеспечение Daniel MeterLink. При включенной аппаратной защите интерфейсное программное обеспечение пользователя Daniel MeterLink не может оказывать влияния на конфигурацию и метрологические характеристики расходомера.

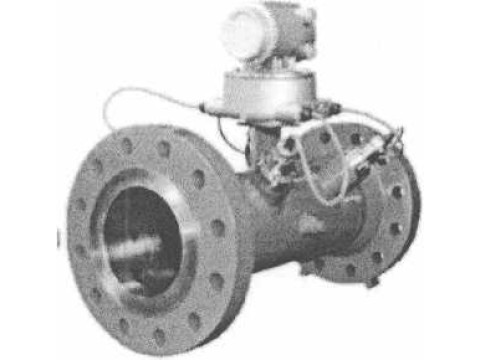

Внешний вид расходомеров приведен на рисунке 2.
Схемы пломбирования расходомера от несанкционированного доступа представлены в приложении А к описанию типа.
Место нанесения знака поверки в виде клейма-наклейки указано в приложении Б к описанию типа.
Daniel 3412
Daniel 3411
Рисунок 2. Внешний вид расходомеров
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики расходомеров при
ведены в таблицах 2, 3. Таблица 2
|
Характеристика |
Значение |
|
Диаметр условного прохода DN, мм |
от 100 до 1050 |
|
Диапазон скоростей потока газа, м/с |
указан в таблице 3 |
|
Число пар ультразвуковых приемопередатчиков |
1 (Daniel 3411), 2 (Daniel 3412) |
|
Пределы допускаемой относительной погрешности при измерении объемного расхода и объёма газа, % Qt ) — Q — Qmax Qmin — Q < Qt |
±1,0 ±1,5 |
|
Температура рабочей среды, °C |
от -20 до +100 |
|
Давление рабочей среды, МПа |
от 1,034 до 27,579 |
|
Температура окружающего воздуха при эксплуатации, °C |
от -40 до +60 |
|
Относительная влажность, %, не более |
95(без конденсации) |
|
Температура окружающего воздуха при хранении и транспортировании, °C |
от -40 до +85 |
|
Диапазон напряжения питания постоянного тока, В |
от 10,4 до 36 |
|
Потребляемая мощность, Вт, не более |
15 |
|
Степень защиты по ГОСТ 14254-96 |
IP 66 |
Продолжение таблицы 2
|
Характеристика |
Значение |
|
Каналы ввода/вывода: - цифровой порт RS232/RS485 - 1 шт. - Ethernet порт TCP/IP -1 шт. - дискретный вход -1 шт. - аналоговый вход (с источником питания напряжения 24 В постоянного тока) - 2 шт. - частотный/дискретный выход - 3 шт. - аналоговый выход с поддержкой HART - 2 шт. |
RS232/RS485 Full Duplex RS485 Half Duplex Modbus RTU/ASCII (115 kbps) Modbus TCP от 4 до 20 мА свободно настраиваемый от 4 до 20 мА |
|
Пределы допускаемого значения основной приведенной погрешности выходного аналогового сигнала постоянного тока, % от диапазона |
±0,2 |
|
Пределы допускаемого значения дополнительной приведенной погрешности выходного аналогового сигнала постоянного тока, вызванной отклонением температуры от 20 °C, % от диапазона/°С |
±0,05 |
|
1} Значение переходного расхода Qt зависит от условного диаметра и рассчитывается по скорости потока газа из таблицы 3 | |
Таблица 3
|
Условный диаметр расходомера DN |
100, 150 |
от 200 до 600 |
700 |
750 |
900 |
1050 |
|
Скорость потока, соответствующая минимальному расходу Qmin, м/с |
0,3 |
0,3 |
0,3 |
0,3 |
0,3 |
0,3 |
|
Скорость потока, соответствующая переходному расходу Qt, м/с |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
|
Скорость потока, соответствующая максимальному расходу Qmax, м/с |
45 |
38 |
35 |
33 |
28 |
25 |
Знак утверждения типа
Знак Утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Комплект поставки расходомера указан в таблице 4.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Daniel Measurement and Control Inc." (Соединенные Штаты) компании "Emerson Process Management" (Соединенные Штаты).
МРБ МП.2542-2015 «Расходомеры газа ультразвуковые Daniel 3411, Daniel 3412. Методика поверки».
Заключение
Расходомеры газа ультразвуковые Daniel 3411, Daniel 3412 соответствуют требованиям документации фирмы "Daniel Measurement and Control Inc." (Соединенные Штаты) компании "Emerson Process Management" (Соединенные Штаты), техническому регламенту ТР ТС 020/2011 (сертификат соответствия № ТС RU C-US.H003.B.00145, выдан Органом по сертификации ООО "Технонефтегаз", срок действия - до 18.11.2019), техническому регламенту ТР ТС 012/2011 (сертификат соответствия № ТС RU C-US.rB05.B.00677, выдан Органом по сертификации НАНИО "Центр по сертификации взрывозащищенного и рудничного электрооборудования", срок действия - до 20.08.2019)
Межповерочный интервал - не более 24 месяцев (при применении в сфере законодательной метрологии).
