Расходомеры ультразвуковые "Вымпел-500" исполнений "01" и "02"

Номер в ГРСИ РФ:	РБ 03 07 5821 15
Раздел:	Средства измерений расхода и количества жидкости и газа [7]
Категория:	Расходомеры
Производитель / заявитель:	ООО "НПО "Вымпел", г. Дедовск, Московская область

Скачать

Описание типа РБ 03 07 5821 15 [2016-01-19]

rb-03-07-5821-15_2016-01-19.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Расходомеры ультразвуковые «Вымпел-500» исполнений «01» и «02» предназначены для измерений усреднённого объемного расхода и объема природного газа, воздуха и других газов с приведением к стандартным условиям.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 07 5821 15
Наименование	Расходомеры ультразвуковые "Вымпел-500" исполнений "01" и "02"
Год регистрации	2015
Номер сертификата	10003
Дата регистрации	2015-09-29
Срок действия	2020-04-01
Получатель сертификата	ООО "НПО "Вымпел", г. Дедовск Московской обл., Россия (RU)

Производитель / Заявитель

ООО "НПО "Вымпел"

Адрес: ул. Школьный проезд, д.11, г. Дедовск, Истринский р-н, Москлвская обл., 143530

Контакты: (495)992-38-60, 992-38-70

Поверка

Межповерочный интервал / Периодичность поверки	24 мес.
Метрологическое обеспечение	Расходомеры, предназначенные для применения при значениях рабочего давления до 1,2 МПа, метрологически обеспечены в Республике Беларусь методом непосредственного сличения на эталонных расходомерных установках в диапазоне измерения расхода газа до 6500 м^3/ч (поверочная среда - воздух). Расходомеры, предназначенные для применения при значениях рабочего давления свыше 1,2 МПа, должны подвергаться метрологическому контролю на эталонных расходомерных установках (рабочая среда - природный газ) методом непосредственного сличения при давлении от 0,5 Рэкспл. до 2 Рэкспл. - данные расходомеры метрологически не обеспечены в Республике Беларусь.
Методика поверки	Поверка проводится по МРБ МП. 2551-2015.
Признание поверки	Первич. и период. поверку расходомеров, предназн. для прим. при знач. раб. давл. до 1,2 МПа, при опред. относит. погреш. измерения объёма и объёмного расхода газа без привед. к станд. усл. проводить методом непосред. сличения на эталон. расход. устан. (раб. среда - воздух) при атмосф. давл.: в диапаз. расхода от 2,5 до 6500 м^3/ч и при Ду = 300 мм: на техн. базе БелГИМ; в диапаз. расхода свыше 6500 м^3/ч и при Ду свыше 300 мм: в аккредит. лабор.Первич. поверку расходомеров, предназн. для прим. при знач. раб. давл. свыше 1,2 МПа, при опред.относит.погреш.измер. объёма и объёмного расхода газа без привед. к станд.усл.проводить методом непосред. слич.на эталон. расход. устан. (раб.среда - природ.газ) на раб. давл.в аккред.лабор. Временно, до созд.собств.эталон.базы в РБ, признавать результ.период.поверки расход., предн.для прим.при знач.раб.давл.свыше 1,2 МПа, провед. методом непоср. слич. на этал. расход. устан. (раб.среда-прир.газ)в аккред.лабор.при знач.давл., соотв. усл.экспл.(0,5 Рэкспл. до 2 Рэкспл.).

Поверители

Скачать

Описание типа РБ 03 07 5821 15 [2016-01-19]

rb-03-07-5821-15_2016-01-19.pdf

Скачать

Описание типа

Назначение Описание Технические характеристики Программное обеспечение Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы Рекомендации к применению

Назначение

Описание

Принцип действия расходомеров ультразвуковых «Вымпел-500» основан на измерениях времени прохождения ультразвуковых зондирующих импульсов по потоку и против потока газа. Разность времени распространения ультразвуковых колебаний по потоку и против него пропорциональна скорости течения в трубе, что позволяет определить объемный расход газа.

Конструктивно расходомер ультразвуковой «Вымпел-500» включает: датчики пьезоэлектрические; блок электронный; датчик избыточного или абсолютного давления; термометр; фланцевый измерительный участок; входной и выходной прямые участки трубопровода; сетевой источник питания. Датчики пьезоэлектрические используются для передачи и приема ультразвуковых импульсов. Блок электронный производит обработку сигналов и вычисление объемного расхода газа и объёма при рабочих условиях, а также приведение результатов измерений объёмного расхода и объёма газа к стандартным условиям с учётом результатов измерения давления и температуры текущей в трубопроводе газовой среды. Измерения давления и температуры текущей газовой среды производятся с помощью датчика избыточного или абсолютного давления и термопреобразователя температуры в составе расходомера ультразвукового «Вымпел-500». Электронный блок ультразвукового расходомера «Вымпел-500» имеет стандартный цифровой интерфейс RS-485 и гальванически развязанный частотный выход (оптронный выход с открытым коллектором). Расходомер ультразвуковой «Вымпел-500» обеспечивает возможность конфигурирования, т.е. с помощью PC-совместимого компьютера по каналу связи RS-485 в энергонезависимую встроенную память блока электронного вводятся исходные данные для выполнения измерений объёмного расхода и объёма газа в конкретных условиях эксплуатации. В расходомере предусмотрено архивирование данных измерений: часовое и суточное. Имеются архивы вмешательств и тревог.

Расходомер ультразвуковой «Вымпел-500» исполнения «01» характеризуется наличием четырех (DN до 200 включительно) и восьмью (DN более 200) измерительных каналов, которые расположены в двух плоскостях. Допускается применение двух блоков электроники для обработки сигналов по каждой плоскости отдельным блоком, а также использование только одной измерительной плоскости с одним блоком электроники.

Расходомер ультразвуковой «Вымпел-500» исполнения «02» дополнительно снабжен одним или двумя измерительными каналами, имеющими отражения от стенки трубопровода, которые служат для контроля геометрии внутренней поверхности трубопровода.

На встроенный индикатор блока электронного выводятся следующие параметры:

- текущая дата и время (год, месяц, число, час, минуты, секунды);

- текущее абсолютное давление, МПа (кгс/см2);

- текущая температура рабочей среды, °C;

- расход в рабочих условиях, м3/ч;

- расход в стандартных условиях, м3/ч;

- объем среды нарастающим итогом, в рабочих условиях, м3;

- объем среды нарастающим итогом, приведенный к стандартным условиям, м3,

- объем среды за последний час, в рабочих условиях, м3;

- объем среды за последний час, приведенный к стандартным условиям, м3;

- объем среды за последние сутки, в рабочих условиях, м3;

- объем среды за последние сутки, приведенный к стандартным условиям, м3;

- коды ошибок.

На внешние устройства по интерфейсу RS-485, кроме вышеперечисленных данных, передаются следующие параметры конфигурации расходомера:

- диаметр измерительного трубопровода (мм);

- расстояния между пьезоэлектрическими датчиками (мм);

- введённое в память прибора значение барометрического давления (МПа);

- коммерческий час;

- плотность в стандартных условиях (кг/м3);

- молярная доля СОг;

- молярная доля N2;

- материал трубопровода;

- тип термодатчика;

- среда (природный газ или другая);

- метод расчёта физических свойств природного газа.

Расходомер ультразвуковой «Вымпел-500» обеспечивает двусторонний обмен информацией с внешними устройствами, который осуществляется по двухпроводной линии связи, длиной не более 1 км.

Внешний вид расходомера ультразвукового «Вымпел-500» - в соответствии с рис.1.

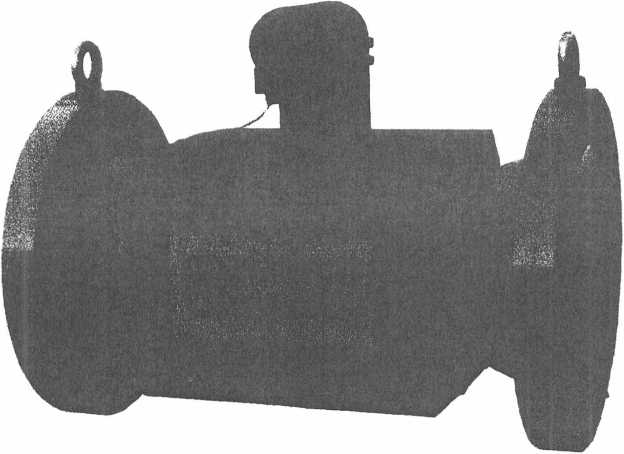

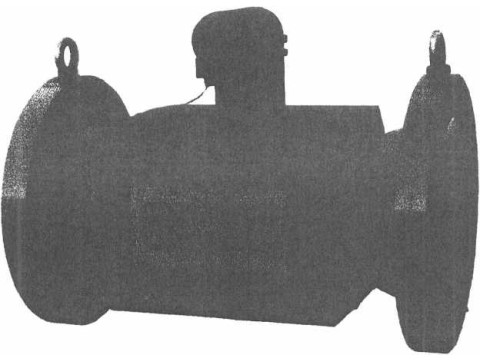

Рис.1. Внешний вид расходомера ультразвукового «Вымпел-500»

Пределы допускаемой абсолютной погрешности нуля при нулевом расходе	± 0,02Qmin
Пределы допускаемой относительной погрешности преобразования расхода в частотный сигнал, % не более	± 0,02
Пределы допускаемой приведённой погрешности измерения избыточного (абсолютного) давления, %	± (0,01 + 0,2(Р/Ртах))
Пределы допускаемой абсолютной погрешности преобразования сопротивления термопреобразователя в температуру среды, °C	±0,25
Пределы допускаемой относительной погрешности вычисления объёмного расхода и объёма газа, приведённых к стандартным условиям, %	±0,01
Диапазон рабочих частот частотного выхода	0- 1000 Гц
Напряжение питания постоянного тока, В	14-28
Потребляемая мощность, не более, Вт	4 (при использовании одного блока электроники) 8 (при использовании двух блоков электроники)
Цифровой	RS-485, протокол Modbus КПЦдля конфигурации, вывода измеренных значений и диагностики)
Частотный	Гальванически развязанный оптронный выход с открытым коллектором
Блок электронный расходомера	lExd[ib]IIAT6 X
Датчик избыточного/абсолютного давления	lExibIIAT5 X
Датчики пьезоэлектрические	lExibHAT6X
Термометр платиновый ТПТ	Без маркировки взрывозащиты Простое оборудование по ГОСТ 30852.10
Рабочий температурный диапазон, °C	от минус 40 до плюс 60; при температурах менее минус 40 для блока электроники используется подогреваемый взрывозащищённый термочехол
Температура хранения, °C	от минус 60 до плюс 60
Класс защиты от воздействия пыли и воды	IP 65
Влажность	< 98 % при температуре 35 °C и ниже

При калибровке (поверке) на природном газе проливным методом на эталонной установке с относительной погрешностью ±0,17 % и использованием корректирующих коэффициентов.

2)Г1ри калибровке (поверке) на природном газа (воздухе) проливным методом на эталонной установке с относительной погрешностью ± 0,30 % и использованием корректирующих коэффициентов.

3)При периодической поверке имитационным методом при условии предыдущей поверки проливным методом по пунктам 1) или 2)

Технические характеристики

Основные технические характеристики расходомеров приведены в таблице 1.

Таблица 1

Газы	Природный газ (сухой/влажный без конденсации), технологические газы, воздух и другие газы
Диапазон давлений рабочей среды, МПа	от 0,1 до 1,6; от 0,1 до 10; от 0,1 до 27,5 - по спец.заказу
Температурный диапазон измеряемой среды, °C - природный газ - другие газы	от минус 23 до плюс 66 от минус 40 до плюс 70
Скорость потока газа, м/с, не более	33
Количество измерительных каналов «Вымпел-500» исполнение «01»: «Вымпел-500» исполнение «02»:	4 (DN 150- 200); 8 (DN 300 и более) (4+2) (DN 150- 200); (8+2) (DN 300 и более)
Диапазон измерений объёмного расхода Qp в рабочих условиях, м3/ч DN150 DN200 DN300 DN400 DN500 DN600 DN700	от 30 до 2200 от 50 до 3600 от 75 до 8200 от 110 до 12900 от 190 до 20600 от 290 до 31000 от 400 до 42000
Динамический диапазон измерений (номинальный)	1:100
Диаметр условный, мм	от 150 до 700
Материал измерительного участка	Углеродистая сталь Ст20 или аналоги Низкотемпературная углеродистая сталь 09Г2С
Границы интервала относительной погрешности измерений расхода Qp в рабочих условиях, при доверительной вероятности 0,95: DN150, DN200 0,05Qmax < Qp < Qmax Qm,n < Qp < 0,05Qmax	± 0,5%° или ±0,8%2) ± 1,4%
DN300 - DN700 0,05Qmax < Qp < Qmax Qmin S Qp 5: 0,05Qmax	± 0,3%‘’ или ±0,5%2,3) или ±0,7%4) ± 1,0%
Границы интервала относительной погрешности измерений расхода, приведённого к стандартным условиям	Определяются по ГОСТ 8.611-2013 для условий эксплуатации расходомера (метод приведения PTz) или по иной, утверждённой в установленном порядке, методике оценивания погрешности измерений объёма газа, приведенного к стандартным условиям

4 При имитационной поверке.

Для достижения заявленных метрологических характеристик необходимо наличие прямых участков в соответствии с требованиями ГОСТ 8.611-2013.

Блок электронный обеспечивает ведение следующих архивов:

- часовых архивов данных, не менее 182 суток;

- суточных архивов данных, не менее 730 суток;

- архива вмешательств, не менее 3400 сообщений;

- архива тревог, не менее 3400 сообщений.

Считывание архива данных и архива вмешательств осуществляется по интерфейсу EIA RS-485.

Программное обеспечение

Идентификационные данные встроенного программного обеспечения (ПО) расходомеров ультразвуковых «Вымпел 500» приведены в таблице 2.

Цифровой идентификатор (контрольная сумма) ПО рассчитана методом CRC32.

Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2

Идентификационные данные (признаки)	Значение
1	2
Идентификационное наименование ПО	fmeb-005
Номер версии (идентификационный номер) ПО	1.0
Цифровой идентификатор ПО	ldfd804f (CRC32)

Знак утверждения типа

Знак утверждения типа наносят на маркировочную табличку расходомера ультразвукового «Вымпел-500» фотохимическим способом, на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

Базовый комплект поставки расходомера ультразвукового «Вымпел 500» - в соответствии с таблицей 3, в зависимости от требований опросного листа.

Таблица 3

Наименование	Количество	Примечание
Блок электронный	1 или 2 шт.	Количество по индивид, заказу
Датчики пьезоэлектрические	1 комплект	Модель датчика по опросному листу
Датчик избыточного/абсолютного давления (ДИ-017/ДА-018)	1 шт.	Тип и модель датчика по опросному листу
Датчик температуры	1 шт.	Модель датчика по опросному листу
Специальное программное обеспечение на компакт-диске (CD-R)	1 шт.
Источник бесперебойного питания PS2405D1’	1 шт.
Измерительный участок расходомера с прямыми участками	1 комплект	По индивид, заказу

Комплект принадлежностей ВМПЛ4.078.034	1
Руководство по эксплуатации ВМПЛ 1.456.005 РЭ	1 экз.
Формуляр ВМПЛ 1.456.005 ФО	1 экз.
Схема электрических соединений ВМПЛ 1.456.005 Э4	1 экз.
Монтажный чертёж ВМПЛ1.456.005 МЧ	1 экз.
Методика поверки ВМПЛ1.456.005 МП	1 экз.	По опросному листу

11 Допускается замена на источник питания с аналогичными параметрами (напряжение -24 В, мощность - не менее 10 Вт).

Поверка

осуществляется в соответствии с документом ВМПЛ 1.456.005 МП «Инструкция. ГСИ. Расходомеры ультразвуковые «Вымпел-500» исполнений «01» и «02». Методика поверки», утвержденным ФГУП ВНИИМС в феврале 2015 г.
