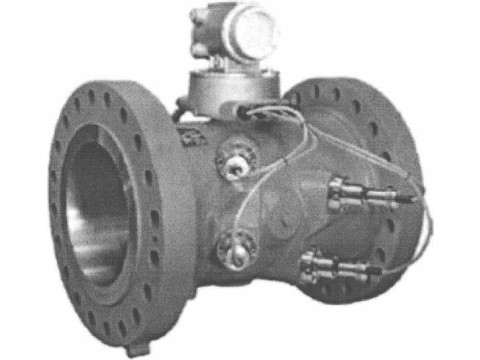

Расходомеры газа ультразвуковые Daniel 3414
| Номер в ГРСИ РФ: | РБ 03 07 5794 15 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | «Emerson Process Management GmbH & Co. OHG», Германия |
|
Описание типа РБ 03 07 5794 15 [2016-01-14]
rb-03-07-5794-15_2016-01-14.pdf
|
Скачать |
Расходомеры газа ультразвуковые Daniel 3414 (далее - расходомеры) предназначены для измерения объемного расхода и объема различных агрессивных и неагрессивных газов, в том числе транспортируемого по трубопроводу природного газа, содержащего сероводород, нефтяного газа.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 5794 15 |
| Наименование | Расходомеры газа ультразвуковые Daniel 3414 |
| Год регистрации | 2015 |
| Номер сертификата | 9942 |
| Дата регистрации | 2015-08-27 |
| Срок действия | 2020-08-27 |
| Получатель сертификата | фирма "Daniel Measurement and Control Inc.", Соединенные Штаты (US) компании "Emerson Process Management", Соединенные Штаты (US) |
Производитель / Заявитель
фирма "Daniel Measurement and Control Inc." компании "Emerson Process Management"
Адрес: 11100 Brittmoore Park Drive Houston, TX 77041
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Расходомеры с электроакустическими датчиками моделей Т-32, предназначенныме для применения при значениях рабочего давления до 1,2 МПа, метрологически обеспечены в Республике Беларусь методом непосредственного сличения на эталонных расходомерных установках в диапазоне измерения расхода газа до 6500 м^3/ч (поверочная среда - воздух). Расходомеры с электроакустическими датчиками моделей Т-21, Т-22, Т-32, предназначенные для применения при значениях рабочего давления свыше 1,2 МПа, должны подвергать метрологическому контролю на эталонных расходомерных установках (рабочая среда - природный газ) методом непосредственного сличения при давлении от 0,5 Рэкспл. до 2 Рэкспл. - данные расходомеры метрологически не обеспечены в Республике Беларусь (НТК №09-15). |
| Методика поверки | Поверка проводится по МРБ МП.2543-2015. |
| Признание поверки | Первичную и периодическую поверку расходомеров, предназначенных для применения при значениях рабочего давления до 1,2 МПа, проводить методом непосредственного сличения на эталонных расходомерных установках (рабочая среда - воздух) при атмосферном давлении: в диапазоне расхода от 2,5 до 6500 м:3/ч и при Ду = 300 мм: на технической базе БелГИМ; в диапазоне расхода свыше 6500 м^3/ч и при Ду свыше 300 мм: в аккредитован-ных лабораториях. Временно, до создания собственной эталонной базы в Республике Беларусь, признавать результаты первичной и периодической поверки расходомеров, предназначенных для применения при значениях рабочего давления свыше 1,2 МПа, проведенной методом непосредственного сличения на эталонных расходомерных установках (рабочая среда - природный газ) при давлении от 0,5 Рэкспл. до 2 Рэкспл. в аккредитованных лабораториях (НТК №09-15). |
Поверители
Скачать
|
Описание типа РБ 03 07 5794 15 [2016-01-14]
rb-03-07-5794-15_2016-01-14.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры газа ультразвуковые Daniel 3414 (далее - расходомеры) предназначены для измерения объемного расхода и объема различных агрессивных и неагрессивных газов, в том числе транспортируемого по трубопроводу природного газа, содержащего сероводород, нефтяного газа.
Область применения - предприятия газовой, химической и нефтехимической промышленности, энергетики, коммунального хозяйства и других отраслей промышленности для коммерческого и технологического учета.
Описание
Принцип действия расходомеров основан на время-импульсном методе измерений, при котором разность времени прохождения ультразвукового импульса в газе по направлению и против направления потока газа пропорциональна скорости потока (расходу) газа в трубопроводе. При движении газа через расходомер происходит измерение интервалов времени прохождения ультразвуковых импульсов в акустических каналах, исходя из данных измерений, определяют среднюю скорость потока измеряемой среды через поперечное сечение первичного преобразователя расходомера. По средней скорости потока вычисляют объемный расход и объем прошедшего через расходомер газа.
Расходомер измеряет время прохождения ультразвуковых импульсов в газовой среде в четырех параллельных плоскостях. Измерительные лучи (называемые также «хордами») расположены под углом к продольной оси трубопровода, причем на каждой из хорд установлено по два ультразвуковых преобразователя, которые поочередно выступают в качестве передатчиков и приемников ультразвукового сигнала. Это позволяет измерять время прохождения сигнала как по направлению течения потока, так и против него.
Электроакустические преобразователи установлены в корпусе расходомера в строго определенных местах, в зависимости от типоразмера. Расположение преобразователей определяет длины акустических путей и углы между наиб^в^|йиэм распространения акустических сигналов и продольной осевой лини^/бетййи^чо^о преобразователя расходомера.
Расходомер выпускают с электронным блоком серии 3410. На электроакустические преобразователи с электронного блока поочерёдно поступают электрические импульсы, которые преобразуются в акустические колебания, распространяющиеся в проходящем сквозь расходомер газе.
В расходомерах используется взрывозащищенный электронный блок, который в стандартном исполнении жестко закреплен на корпусе расходомера. При необходимости электронный блок может устанавливаться отдельно от корпуса расходомера на расстоянии до 4,6 м.
Расходомер присоединяется к трубопроводу с помощью фланцев. Длины прямолинейных участков измерительного трубопровода до и после расходомера указаны в эксплуатационной документации производителя.
Расходомер выполнен на базе микроконтроллеров, управляемых встроенным программным обеспечением. Программное обеспечение выполняет сбор, обработку, отображение и передачу на периферийные устройства информации об измерениях. Корректность реализации алгоритмов вычисления объёмного расхода проверяется напрямую при поверке (калибровке) расходомера.
Идентификационные данные программного обеспечения приведены в таблице 1. _____Таблица '_________________________________________________________________
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Gas3410 |
Gas3410_1 pt18_Rele ase_Prod |
1.18 |
4039808079 |
CRC32 |
Информация о версии программного обеспечения и контрольной сумме доступна для просмотра через ЖК дисплей при включении питания расходомера (при наличии ЖК дисплея) или через меню сервисной программы Meterlink.
Защита программного обеспечения расходомера от изменений через внешние интерфейсы (преднамеренных или непреднамеренных) обеспечивается аппаратными микропереключателями расположенными внутри пломбируемого корпуса и непосредственно пломбировкой корпуса преобразователя расхода и его компонентов.
Расположение микропереключателя, защищающего ПО и конфигурацию расходомера от преднамеренных и непреднамеренных вмешательств, представлено на рисунке 1.

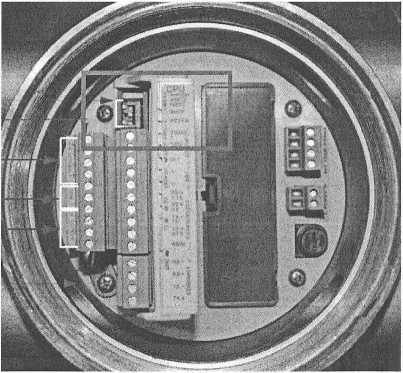

Рисунок 1. Расположение микропереключатели «WRITE PROT» электрон серии 3410, запрещающего конфигурирование расходомера.
Государственный реестр I средств измерении I \ республики Беларусь / \Для документов/
Защита расходомера от преднамеренного изменения программного обеспечения через внутренние интерфейсы (вскрытие прибора) обеспечивается пломбированием корпуса электронного блока и преобразователя расхода. Примененные специальные средства защиты в достаточной мере гарантируют защиту конфигурационных данных и результатов измерений от несанкционированного изменения, удаления и иных преднамеренных или непреднамеренных действий.
Для начального конфигурирования расходомера, обеспечения непрерывного анализа его работы по ключевым параметрам, а также для диагностики расходомера используется интерфейсное программное обеспечение Daniel MeterLink. При включенной аппаратной защите интерфейсное программное обеспечение пользователя Daniel MeterLink не может оказывать влияния на конфигурацию и метрологические характеристики расходомера.
Внешний вид расходомеров приведен на рисунке 2.
Схемы пломбирования расходомера от несанкционированного доступа представлены в приложении А к описанию типа.
Место нанесения знака поверки в виде клейма-наклейки указано в приложении Б к описанию типа.

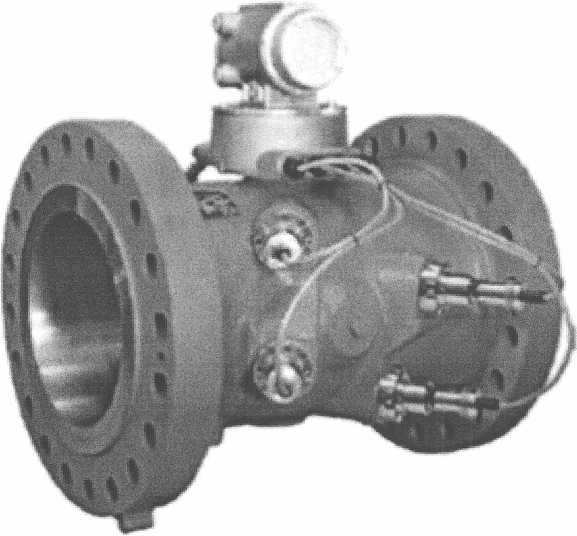

Рисунок 2. Внешний вид расходомера газа ультразвукового Daniel 3414
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики расходомеров при
ведены в таблицах 2, 3.
Таблица 2
|
Характеристика |
Значение |
|
Диаметр условного прохода DN, мм |
от 100 до 1050 |
|
Диапазон скоростей потока газа, м/с |
указан в таблице 3 |
|
Число пар ультразвуковых приемопередатчиков |
4 |
|
Пределы допускаемой относительной погрешности при измерении объемного расхода и объёма газа, % Qt ) — Q — Qmax Qmin — Q < Qt |
±0Д— |
Продолжение таблицы 2
|
Характеристика |
Значение |
|
Температура рабочей среды, °C для расходомеров с электроакустическими датчиками модели Т-21 для расходомеров с электроакустическими датчиками моделей Т-22/Т-32 |
от -20 до +100 от -50 до +100 |
|
Давление рабочей среды, МПа для расходомеров с электроакустическими датчиками моделей Т-21/Т-22 для расходомеров с электроакустическими датчиками модели Т-32 |
от 0,345 до 27,579 от 0 до 27,579 |
|
Температура окружающего воздуха при эксплуатации, °C |
от -40 до +60 |
|
Относительная влажность, %, не более |
95 (без конденсации) |
|
Температура окружающего воздуха при хранении и транспортировании, °C: для расходомеров с электроакустическими датчиками моделей Т-22/Т-32 для расходомеров с электроакустическими датчиками модели Т-21 |
от -50 до +85 от -40 до +85 |
|
Диапазон напряжения питания постоянного тока, В |
от 10,4 до 36 |
|
Потребляемая мощность, Вт, не более |
15 |
|
Каналы ввода/вывода: - цифровой порт RS232/RS485 - 1 шт. - Ethernet порт TCP/IP -1 шт. - дискретный вход -1 шт. - аналоговый вход (с источником питания напряжения 24 В постоянного тока) - 2 шт. - частотный/дискретный выход - 3 шт. - аналоговый выход с поддержкой HART - 2 шт. |
RS232/RS485 Full Duplex RS485 Half Duplex Modbus RTU/ASCII (115 kbps) Modbus TCP от 4 до 20 мА свободно настраиваемый от 4 до 20 мА |
|
Пределы допускаемого значения основной приведенной погрешности выходного аналогового сигнала постоянного тока, % от диапазона |
±0,2 |
|
Пределы допускаемого значения дополнительной приведенной погрешности выходного аналогового сигнала постоянного тока, вызванной отклонением температуры от 20 °C, % от диапазона/°С |
±0,05 |
|
Степень защиты по ГОСТ 14254-96 |
IP 66 |
|
п Значение переходного расхода Qf зависит от условного диаметра и рассчитывается по скорости потока газа из таблицы 3 | |
\ нТпиЛпики Беларусь /
Таблица 3
|
Условный диаметр расходомера DN |
100, 150 |
от 200 до 600 |
700 |
750 |
900 |
1050 |
|
Скорость потока, соответствующая минимальному расходу Qmin, м/с |
0,3 |
0,3 |
0,3 |
0,3 |
0,3 |
0,3 |
|
Скорость потока, соответствующая переходному расходу Qt, м/с |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
|
Скорость потока, соответствующая максимальному расходу Qmax, м/с |
45 |
38 |
35 |
33 |
28 |
25 |
Знак утверждения типа
Знак Утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Комплект поставки расходомера указан в таблице 4.
Таблица 4
|
Наименование |
Количество |
|
Расходомер |
1 |
|
Руководство по эксплуатации. |
1 |
|
Методика поверки МРБ МП.2543-2015 |
1 |
|
Комплект монтажных частей |
1 (по заказу) |
|
Упаковка |
1 |
|
Программное обеспечение MeterLink |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Daniel Measurement and Control Inc." (Соединенные Штаты) компании "Emerson Process Management" (Соединенные Штаты).
МРБ МП.2543-2015 «Расходомеры газа ультразвуковые Daniel 3414. Методика поверки».
Заключение
Расходомеры газа ультразвуковые Daniel 3414 соответствуют требованиям документации фирмы "Daniel Measurement and Control Inc." (Соединенные Штаты) компании "Emerson Process Management" (Соединенные Штаты), техническому регламенту ТР ТС 020/2011 (сертификат соответствия № ТС RU C-US.H003.B.00145, выдан Органом по сертификации ООО "Технонефтегаз", срок действия - до 18.11.2019), техническому регламенту ТР ТС 012/2011 (сертификат соответствия № ТС RU С-US.rB05.B.00677, выдан Органом по сертификации НАНИО "Центр по сертификации взрывозащищенного и рудничного электрооборудования", срок действия - до 20.08.2019).
Межповерочный интервал - не более 24 месяцев (при применении в сфере законодательной метрологии).
Другие Расходомеры
