Расходомеры тепловые SensyFlow
| Номер в ГРСИ РФ: | РБ 03 07 5769 15 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | «ABB Power Technologies AB, High Voltage Products», Швеция |
|
Описание типа РБ 03 07 5769 15 [2017-11-29]
rb-03-07-5769-15_2017-11-29.pdf
|
Скачать |
Расходомеры тепловые SensyFlow (далее расходомеры) предназначены для измерения массового расхода и объемного расхода газообразных сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 5769 15 |
| Наименование | Расходомеры тепловые SensyFlow |
| Год регистрации | 2015 |
| Номер сертификата | 9890 |
| Дата регистрации | 2015-08-04 |
| Срок действия | 2020-08-04 |
| Получатель сертификата | фирма "ABB Automation Products GmbH", Германия (DE) |
Производитель / Заявитель
фирма "ABB Automation Products GmbH"
Адрес: Dransfelder Str, 2, 37079, Goettingen
Контакты: +49 (0) 551 905 534 /CCC-support.deapr@de.abb.com
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Расходомеры метрологически обеспечены в Республике Беларусь методом непосредственного сличения на эталонных расходомерных установках в диапазоне расходов газа до 6500 м^3/ч включительно и/или Ду до 300 мм (поверочная среда - воздух). |
| Методика поверки | Поверка проводится по МРБ МП.2577-2016. |
| Признание поверки | Временно, до создания собственной эталонной базы в Республике Бела-русь, признавать результаты первичной и периодической поверки метрологически необеспеченных исполнений расходомеров (в диапазоне расходов газа свыше 6500 м^3/ч и/или Ду свыше 300 мм), проведенной на эталонных расходомерных установках в аккредитованных поверочных лабораториях. |
Поверители
Скачать
|
Описание типа РБ 03 07 5769 15 [2017-11-29]
rb-03-07-5769-15_2017-11-29.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры тепловые SensyFlow (далее расходомеры) предназначены для измерения массового расхода и объемного расхода газообразных сред.
Область применения - газовая, химическая, нефтехимическая, энергетическая и другие отрасли промышленности.
Описание
Чувствительный элемент расходомеров состоит из двух резистивных элементов, которые расположены внутри трубопровода, первый элемент измеряет температуру газа, второй - поддерживает постоянную температуру, превосходящую температуру газа, в то время как измеряемый газ стремится охладить его.
По разнице температур и току, необходимому для поддержания температуры на втором резистивном элементе, высчитывается массовый расход и скорость потока газообразной среды.
Принцип измерения расхода не зависит от температуры и давления измеряемой среды.
Конструктивно расходомеры состоят из первичного измерителя расхода и вторичного измерительного преобразователя.
Расходомеры выпускаются в двух исполнениях: моноблочное и раздельное. В моноблочном исполнении вторичный измерительный преобразователь устанавливается непосредственно на первичный измеритель расхода. В раздельном исполнении вторичный измерительный преобразователь устанавливается отдельно и соединяется с первичным измерителем расхода специальным кабелем.
Измерительная информация от первичного измерителя расхода может преобразовываться вторичным измерительным преобразователем в аналоговые и дискретные сигналы, а также передаваться по протоколам HART и PROFIBUS DP.
Для отображения результатов измерения, а так же для диагностики и настройки расходомера вторичный измерительный преобразователь имеет встроенный ЖК-дисплей с клавиатурой.
Материалы деталей расходомеров контактирующие с измеряемой средой: - измерительный сенсор: нержавеющая сталь, алюминий, пластик, луженная медь, керамика или стекло
- корпус измерительного сенсора, бобышка под приварку, трубный элемент: оцинкованная сталь, нержавеющая сталь, алюминий
Расходомеры могут изготавливаться во взрывозащищенном и искробезопасном исполнениях.
Расходомеры изготавливаются следующих модификаций: SensyFlow
FMT200-D, FMT200-EC02, FMT400-VTS, FMT400-VTCS, FMT500-IG, FMT700-P
Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в приложении А к настоящему описанию типа.
Внешний вид расходомеров тепловых SensyFlow: FMT200-D, FMT200-EC02, FMT400-VTS, FMT400-VTCS, FMT500-IG, FMT700-P приведены на рисунках 1,2,3,4, 5

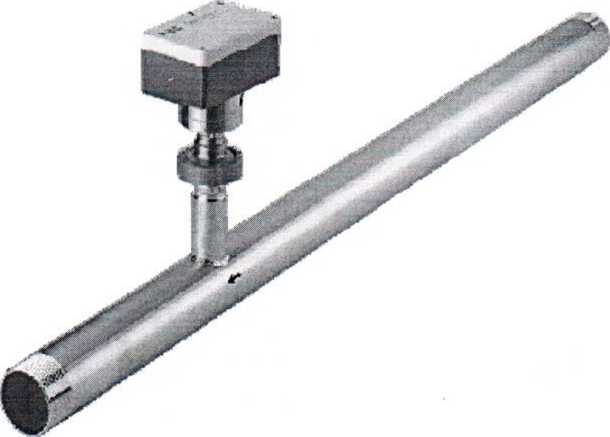

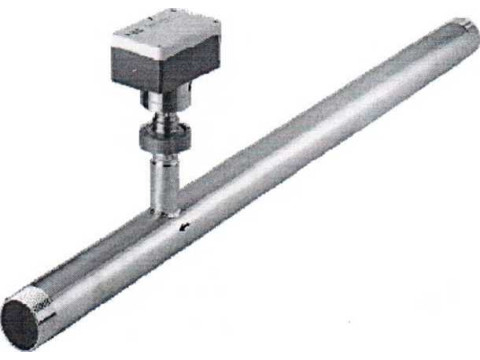

Рисунок 1 - Внешний вид расходомеров тепловых SensyFlow FMT200-D

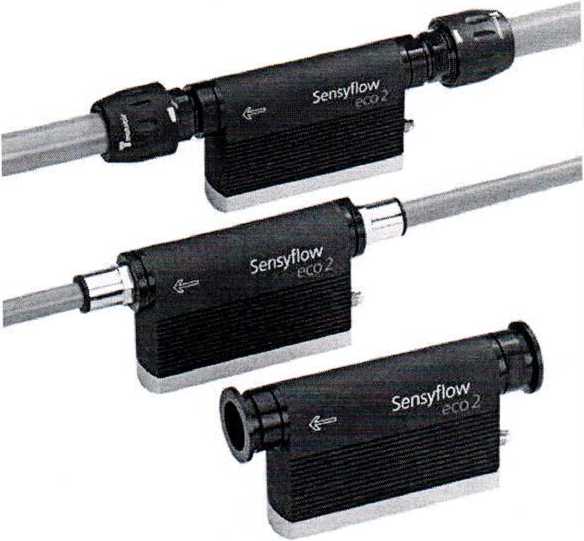

Рисунок 2 - Внешний вид расходомеров тепловых SensyFlow FMT200-EC02

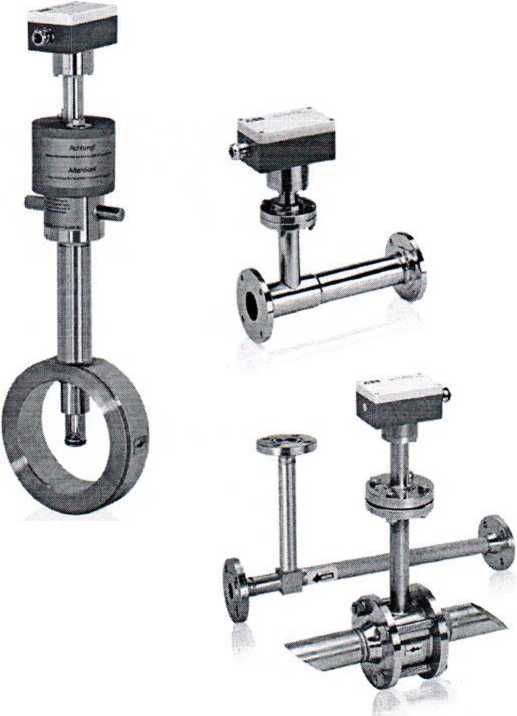

Рисунок 3 - Внешний вид расходомеров тепловых SensyFlowFMT400-VTS(VTCS)

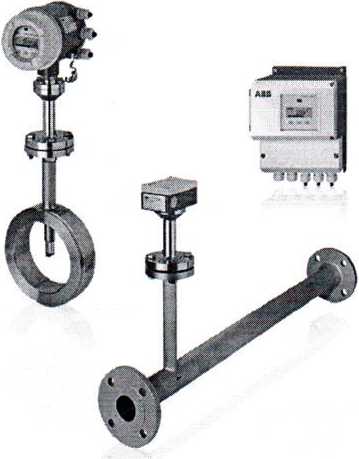

Рисунок 4 - Внешний вид расходомеров тепловых SensyFlow FMT500-IG

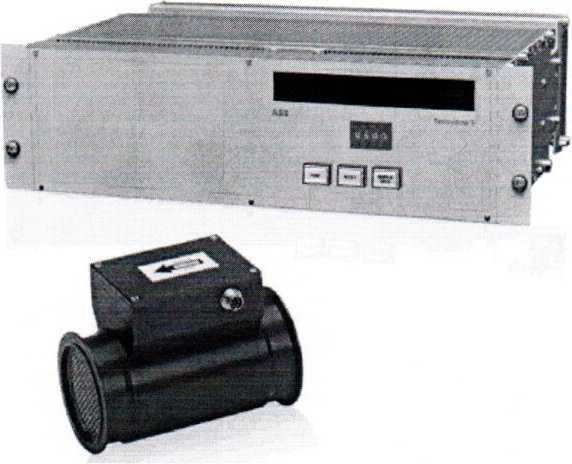

Рисунок 5 - Внешний вид расходомеров тепловых SensyFlow FMT700-P
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Исполнения, номинальные диаметры условного прохода, диапазоны измерения расхода, пределы допускаемой основной абсолютной погрешности измерения расхода, диапазоны рабочих температур, пределы допускаемой дополнительной абсолютной погрешности измерения расхода при изменении температуры рабочей среды, температура окружающей среды, напряжение питания, диапазон изменения выходного аналогового сигнала, степень защиты оболочки приведены в таблице 1.
Таблица 1 - Основные технические и метрологические характеристики расходомеров тепловых SensyFlow
|
Наименование |
Значение ха |
рактеристики | |||||||||
|
1 Номинальный диаметр условного прохода DN, мм: |
10/15/ 20 |
25 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
от 250 до 3000 |
|
FMT200-D |
- |
+ |
+ |
+ |
- |
+ |
+ |
+ |
+ |
+ |
- |
|
FMT200-EC02 |
+ |
+ |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
FMT400-VTS |
- |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+" |
|
FMT400-VTCS |
- |
+ |
+ |
+ |
- |
+ |
- |
- |
- |
- |
- |
|
FMT500-IG |
- |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ | |
|
FMT700-P |
- |
+ |
- |
+ |
- |
+ |
+ |
- |
+ |
+ |
- |
|
2 Диапазон измерения (настраиваемый) расхода при температуре измеряемой среды 0 °C и давлении 1013,25 кПа, м^/ч: | |||||||||||
|
FMT200-D |
- |
0-125 |
0-330 |
0-570 |
- |
0-1375 |
0-2300"’ |
0-3900’” |
06200’” |
0-10000 |
- |
|
FMT200-EC02 |
0-130 |
0-130 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
FMT400-VTS |
- |
0-120 |
0-330 |
0-540 |
0-940 |
0-1300 |
0-2300 |
0-3900 |
06200 |
0-10000 |
02100000 |
|
FMT400-VTCS |
- |
0-120 |
0-330 |
0-540 |
- |
0-1300 |
- |
- |
- |
- | |
|
FMT500-IG |
- |
0-140 |
0-350 |
0-580 |
0-1100 |
0-1500 |
0-2500 |
0-4300 |
0-7000 |
0-12000 |
02300000’’’ |
|
FMT700-P |
- |
0-45 |
- |
0-300 |
- |
0-540 |
0-900 |
- |
0-1800 |
0-3000 |
- |
|
3 Пределы допускаемой основной абсолютной погрешности измерения расхода (в диапазоне Q»™ Q«= 1 : Ю0)м3/ч: | |||||||||||
|
FMT200-D |
± (0,01 5-Qhjm + 0,0005-QK) - воздух, азот ± (0,018 Q,nM + 0,001 QK) - биогаз | ||||||||||
|
FMT200-EC02 |
± 0,03 Q,,JM | ||||||||||
|
FMT400-VTS FMT400-VTCS |
± (0,009-Q1BM + 0,0005 QK) - воздух, азот; ± (0,018 QmM + 0,001 -QK) - другие газы | ||||||||||
|
FMT500-IG |
± (0,009-Qjbm + 0,0005 QK) - воздух, азот; ± (0,018-QH3M + 0,001 -QK) - другие газы | ||||||||||
|
FMT700-P |
± 0,01 -Qh3m | ||||||||||
|
Наименование |
Значение характеристики |
|
4Диапазон рабочих температур измеряемой среды: | |
|
FMT200-D, FMT400-VTCS |
от минус 25 °C до плюс 150 °C |
|
FMT200-EC02 |
от 0 °C до 50 °C |
|
FMT400-VTS, FMT500-IG |
от минус 25 °C до плюс 150 °C *от минус 25 °C до плюс 300 °C |
|
FMT700-P |
от минус 25 °C до плюс 80 °C |
|
5 Пределы допускаемой дополнительной абсолютной погрешности измерения расхода, при изменении температуры рабочей среды на 1 °C от 0 °C в диапазоне рабочих температур, м3/ч: | |
|
FMT200-EC02 |
± 0,001 Q1))M |
|
FMT200-D, FMT400-VTS, FMT400-VTCS, FMT500-IG |
± 0,0005-QinM |
|
FMT700-P |
± 0,0003-Q11SM |
|
6. Температура окружающей среды: | |
|
FMT200-D |
от минус 25 °C до плюс 70 °C |
|
FMT200-EC02 |
от минус 0 °C до плюс 50 °C |
|
FMT400-VTS, FMT400-VTCS |
от минус 25 °C до плюс 70 °C **от минус 20 °C до плюс 50 °C |
|
FMT500-IG - моноблочное исполнение - раздельное исполнение |
от минус 25 °C до плюс 50 °C **от минус 20 °C до плюс 50 °C от минус 25 °C до плюс 80 °C **от минус 20 °C до плюс 80 °C |
|
FMT700-P - моноблочное исполнение - раздельное исполнение |
от минус 25 °C до плюс 50 °C от минус 25 °C до плюс 80 °C * от минус 45 °C до плюс 55 °C |
|
Наименование |
Значение характеристики |
|
7 Давление измеряемой среды, не более: | |
|
FMT200-D, FMT200-EC02 |
1,0 МПа |
|
FMT400-VTS, FMT500-IG |
4 МПа |
|
FMT400-VTCS |
1,6 МПа |
|
FMT700-P |
0,25 МПа; *0,8 МПа |
|
8 Напряжение питания: | |
|
FMT200-D, FMT400-VTS, FMT400-VTCS - постоянного тока - переменного тока |
от 18 до 30 В от 18 до 30 В (частотой от 48 до 62 Гц) |
|
FMT200-EC02 - постоянного тока |
от 21,6 до 26,4 |
|
FMT500-IG - постоянного тока - переменного тока |
от 19,2 до 28,8 В; от 99 до 253 В от 19,2 до 28,8 В; от 99 до 253 В (частотой от 48 до 62 Гц) |
|
FMT700-P - переменного тока |
115 В; 230 В (частотой от 48 до 62 Гц) |
|
9 Диапазон изменения аналогового выходного сигнала: | |
|
FMT200-D |
от 0 до 20 мА; от 4 до 20 мА |
|
FMT400-VTS, FMT400-VTCS, FMT500-IG |
от 0 до 20 мА; от 4 до 20 мА |
|
FMT200-EC02 |
от 0 до 20 мА; от 4 до 20 мА; от 0 до 5 В; от 0 до 10В |
|
FMT700-P |
от 0 до 20 мА; от 4 до 20 мА; от 0 до 10В |
|
Наименование |
Значение характеристики |
|
10 Дискретные выходы: | |
|
FMT200-EC02 (с возможностью настройки в качестве) |
- частотного выхода; - импульсного выхода; - переключающего выхода. |
|
FMT500-IG |
2 пассивных оптопары с возможностью настройки в качестве: - частотного выхода для расхода и температуры газа; - импульсного выхода для интегратора (суммирующего счетчика); - переключающего выхода для предельных значений и сигнализации отдельных и общих неисправностей; |
|
11 Дискретные входы FMT500-IG: |
2 переключающих дискретных входа 24 В, 10 мА |
|
12 Коммуникационные протоколы передачи данных: | |
|
FMT200-EC02, FMT700-P |
RS-232 |
|
FMT500-IG |
HART, PROFIBUS DP |
|
13 Рекомендуемые длины прямых участков (до/после), не менее | |
|
FMT200-D, FMT400-VTS, FMT400-VTCS, FMT500-IG |
15 * DN/5 * DN |
|
FMT700 |
10 * DN/5 * DN |
|
14 Степень защиты оболочки по ГОСТ 14254-96 | |
|
FMT200-D, FMT200-EC02, FMT400-VTS, FMT400-VTCS |
IP65 |
|
FMT500-IG |
IP66, IP67 |
|
FMT700-P |
IP54 |
|
Примечание: Q1BM - измеренное значение расхода; QK — конечное значение расхода для конкретного диаметра условного прохода; * - по отдельному заказу; * * — взрывозащищенное исполнение. * ** - ввинчиваемое исполнение | |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
Комплект поставки расходомеров определяется заказом и отражается в спецификации.
Стандартный комплект поставки включает:
|
- расходомер тепловой SensyFlow |
- 1 |
шт; |
|
- комплект монтажных частей |
- 1 |
комплект; |
|
- руководство по эксплуатации |
- 1 |
экз; |
|
- паспорт |
- 1 |
экз; |
|
- методика поверки МРБ МП. |
- 1 |
экз. |
ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ
Документация фирмы «ABB Automation Products GmbH» (Германия);
МРБ МП. Ж7-2016 «Расходомеры тепловые SensyFlow. Методика поверки»
Заключение
Расходомеры тепловые SensyFlow соответствуют требованиям технической документации фирмы-изготовителя «ABB Automation Products GmbH» (Германия). Межповерочный интервал - не более 48 месяцев (для расходомеров тепловых SensyFlow, предназначенных для применения либо применяемых в сфере законодательной метрологии).
РУП «Витебский центр стандартизации метрологии и сертификации»
Республика Беларусь, 210015, г. Витебск, ул. Б. Хмельницкого, 20
тел. (0212) 42-68-04
Аттестат аккредитации № BY/ 112 02.6.0.0003 от 10.06.2008г.
