Расходомеры-счетчики газа ультразвуковые УЗР-ИГМ878
| Номер в ГРСИ РФ: | РБ 03 07 5713 15 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО "Промучет", г. Домодедово |
|
Описание типа РБ 03 07 5713 15 [2015-08-12]
rb-03-07-5713-15_2015-08-12.pdf
|
Скачать |
Расходомеры-счетчики газа ультразвуковые УЗР-ИГМ878 (далее расходомеры-счетчики) предназначены для измерений скорости, объемного расхода (объема) природного, попутного нефтяного, факельного и других газов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 5713 15 |
| Наименование | Расходомеры-счетчики газа ультразвуковые УЗР-ИГМ878 |
| Год регистрации | 2015 |
| Номер сертификата | 9786 |
| Дата регистрации | 2015-06-03 |
| Срок действия | 2019-03-14 |
| Получатель сертификата | ООО "Промучет", г. Домодедово Московской обл., Россия (RU) |
Производитель / Заявитель
ООО "Промучет"
Адрес: ул. Школьная, д. 23, г. Домодедово, Московская обл., 142000
Контакты: (495)978-42-03
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Расходомеры-счетчики метрологически обеспечены в Республике Беларусь методом непосредственного сличения на эталонных расходомерных установках (поверочная среда - воздух) в диапазоне расхода газов до 6500 м^3/ч с Ду от 50 до 300 мм. Временно, до создания собственной эталонной базы в Республике Беларусь, при значениях расхода газов свыше 6500 м^3/ч и с Ду свыше 300 мм поверку расходомеров проводить имитационным методом. Расходомеры-счетчики метрологически не обеспечены в Республике Беларусь методом непосредственного сличения на эталонных расходомерных установках (поверочная среда - природный газ) при значениях давления, соответствующих условиям эксплуатации. Временно, до создания собственной эталонной базы в Республике Беларусь, признавать поверку, выполненную методом непосредственного сличения на эталонных расходомерных установках (поверочная среда - природный газ) при значениях давления, соответствующих условиям эксплуатации, проведенную в аккредитованных поверочных лабораториях. |
| Методика поверки | Поверка проводится по МП 74-30151-2013. |
| Признание поверки | При эксплуатации расходомеров-счетчиков газа ультразвуковых в Республике Беларусь при максимальном давлении измеряемой среды свыше 0,8 МПа поверку расходомеров-счетчиков газа проводить на рабочей среде, и при значении давления, соответствующего условиям эксплуатации. |
Поверители
Скачать
|
Описание типа РБ 03 07 5713 15 [2015-08-12]
rb-03-07-5713-15_2015-08-12.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры-счетчики газа ультразвуковые УЗР-ИГМ878 (далее расходомеры-счетчики) предназначены для измерений скорости, объемного расхода (объема) природного, попутного нефтяного, факельного и других газов.
Описание
Расходомеры-счетчики состоят из двух или четырех пар врезных ультразвуковых преобразователей (далее - УП), установленных на измерительном участке с фланцевыми соединениями, и электронно-вычислительного блока (далее - ЭВБ).
Принцип действия расходомеров-счетчиков основан на ультразвуковом времяимпульсном методе измерений. УП. установленные выше и ниже по течению потока, посылают и принимают кодированные ультразвуковые сигналы, проходящие через поток газа. ЭВБ по разности времени перемещения импульсов по направлению потока и против него, используя методы цифровой обработки в сочетании с современными способами кодирования и корреляционного детектирования сигнала, рассчитывает скорость потока. На основе измеренной скорости потока и диаметра измерительного трубопровода ЭВБ проводит расчет объемного расхода и объема газа.
Расходомеры-счетчики могут использоваться во взрывоопасных зонах.
Расходомеры-счетчики имеют аналоговые токовые входы для подключения преобразователей давления и температуры.
ЭВБ расходомеров-счетчиков обеспечивают выполнение следующих функций:
- цифровая обработка сигналов поступающих с УП;
- измерение и преобразование входных аналоговых сигналов постоянного тока от преобразователей давления и температуры;
- обработка, отображение и хранение измерительной информации и настроечных параметров расходомеров-счетчиков;
- передача измерительной информации по аналоговым и различным цифровым интерфейсам;
- защита от преднамеренных и непреднамеренных изменений и несанкционированного доступа.
В комплект поставки расходомеров-счетчиков может' входить программный пакет PanaView для установки на операторские и инженерные станции с установленной операционной системой Windows. Программный пакет PanaView позволяет производить следующие операции:
~ загружать в расходомеры-счетчики и сохранять конфигурационные данные, полученные от расходомеров-счетчиков;
- ■ формировать протоколы и трафики, основываясь на измерительной информации, хранящейся в расходомерах-счетчиках;
- отображать и строить графики по текущим значениям измеряемых параметров.
Программный пакет PanaView реализует протоколы связи IDM и PanaLmk и поддерживает коммуникационные интерфейсы связи R.S232. RS484, Ethernet и инфракрасный интерфейс связи.
При установке расходомеров-счетчиков на трубопроводе необходимо соблюдать требования к длинам прямых участков, рекомендованные заводом-изготовителем Информацию о длинах прямолинейных участков до и после места установки расходомеров-счетчиков можно найти в руководстве но монтажу и эксплуатации,

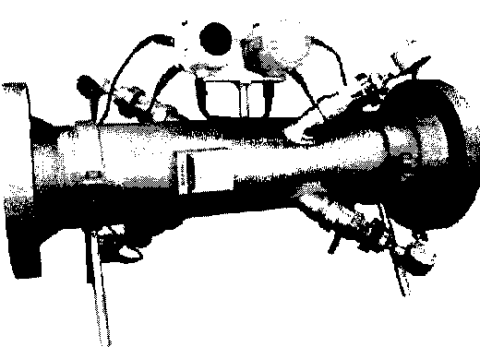

Рисунок I.....Внешний вид расходомера-счетчика
I Iрограммное обееиеченне
Расходомеры-счетчики имеют встроенное программное обеспечение (далее ПО). ПО расходомеров-счетчиков имеет уровень защиты С по МИ 3286-2010. Защита НО расходомеров-счетчиков от несанкционированного дос тупа с целью изменения параметров, влияющих на метрологические характеристики, осуществляется путем аутентификации (введением пароля администратора), ведения доступного только для чтения журнала событий и ошибок. Возможность внесения преднамеренных и непреднамеренных изменений в ПО расходомеров-счетчиков исключается наличием в расходомерах-счетчиках функции определения целостности ПО при включении и ограничением свободного доступа к цифровым интерфейсам связи.
Идентификационные данные ПО расходомеров-счетчиков приведены в таблице I
Таблица 1
|
................... ...................... Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идеи -га фи катор ПО (контрольная сумма) |
Алгоритм вычие.ления цифрового иден-। ифнк.иор.' I К • |
|
....................................................... ........— ПО расходомеров-счетчиков |
INST |
1.G |
CC27EDA3 |
С RC-CT |
|
FPGA |
1.А |
A1AC425D |
СЮ -22 | |
|
DSP |
1.D |
A6E1FAA9 |
( Ю О | |
|
BOOT |
1.D |
3C3F3D86 |
(. RC-O | |
|
Примечание - Номер версии и контрольная сумма ПО мвмснт от модели раеходомера-счегчика. | ||||
Метрологические и технические характер неги км
Метрологические и технические характеристики, в том числе показатели точности, расходомеров-счетчиков представлены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
Диаметр условного прохода трубопровода (Ду), мм |
От 100 до 600 более 600 до 10001' |
|
Количество каналов измерения расхода |
2/41, |
|
Диапазон измерений скорости, м/с |
( И 0 "’З ю [ 1я Д\ о| . »> ю 2то мм । От 0,45 до 27 (для Ду от 300 до 1000 мм) |
|
Температура измеряемой среды. С |
От минус 30 до плюс 80 |
|
Максимальное давление измеряемой среды. МПа |
1.6; 10; 14.3s |
|
Пределы допускаемой относительной погрешности измерений скорости, объемного расхода (объема) при рабочих условиях, %: — 01 ДО Qmax О ' Qmir ДО 0,1 Qmax, |
±0.5 ±1 |
|
Пределы допускаемой приведенной погрешности аналогового канала ввода (от 0/4 до 20 мА), % |
±0.1 |
|
Пределы допускаемой приведенной погрешности аналогового канала вывода (от 0/4 до 20 мА), % |
±0.1 |
|
км пера и р. окружающей г pc 1ы ( |
О1 ми 1то 40 /о п н<ш (ю |
|
1 емнература хранения |
От минус 55 до плюс 75 |
|
Входные сигналы |
Ашиотовый ин 0 4 io 20 мА) |
|
Выходные сигналы |
Аналоговый (от 0/4 до 20 мА), частотный, импульсный, диекретиый |
|
Ци ф ро в ые и нтерф ейс ы связ и |
Двунаправленная RS485 или RS232. RS485 Modbus |
|
Параметры электропитания: - напряжение переменного тока, В - напряжение постоянного тока, В |
220 (±10%) 50±1 Гц от 12 до 48 |
|
Потребляемая мощность, Вт, не более |
20 |
|
Шин.) )Rbi о HXJ 1424-46 Маркировка взрывозащиты ЭЕ1Б по 1 ОС 1 I'5'330.13-99 |
[Р66 ................................................................. lExdnCT6-T5 |
|
Габаритные размеры ЭВБ, мм, не более |
208x208x168 |
|
Масса ЭВБ, кг, не более |
4.5 |
|
<. рс,.нии срок с 1\жбы, iei. не менее |
10 |
Примечание .....Если измеряемый параметр выводится в виде аналогового сигнала (от 0'4 до 20 мА} для
регистрации на внешний прибор, при расчете погрешности измерений необходимо учитывать составляющую. вызванную погрешностью цифро-аналогового преобразования.
11 Комплектуется по спецзаказу.
Максимальный измеряемый объемный расход
" Минимальны й измеряемый объемный расход._______
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус ЭВБ расходомеров-счетчиков в виде голографической наклейки.
Комплектност ь средства измерений
Комплектность
АЗАРОВ В.В.
Таблица 3
|
Наименование |
Количество |
|
Раеходомср-счетчпл ыи у нлрашуковой УЗР-ИГМ878 |
1 экз. |
|
Программный пакет PanaView для конфигурирования, параметризации и диагностики расходомеров-счетчиков (по заказу) |
1 ЭК'Г |
|
Руководство по эксплуатации |
..................... 1 экз. |
|
МП. 74-30151-2013. Расходомеры-счетчики rasa ультразвуковые УЗР-ИГМ878. Методика поверки |
1 экз. |
Поверка
осуществляется по документу МП 74-30151-2013 «Государственная система обеспечения единства измерений. Раеходомеры-счегчики газа ультразвуковые УЗР-ИГМ878, Методика поверки», утвержденному ГЦИ СИ ООО «Метрологический центр СТП» 27 декабря 2013 г.
Перечень основных средств поверки (эталонов):
- поверочная расходомерная установка, диапазон воспроизводимого объемного расхода должен соответствовать рабочему диапазону поверяемого расходомера-счетчика, пределы допускаемой относительной погрешности ±0,3 %;
- калибратор многофункциональный MC5-R:
а) диапазон воспроизведения силы постоянного тока от О до 25 мА. пределы допускаемой основной погрешности воспроизведения ±(0.02 % показания • 4- 1 мкА);
б) диапазон измерений силы постоянного тока ±100 мА, пределы допускаемой основной погрешности измерений ±(0,02 % показания + + 1,5 мкА):
в) диапазон измерений частотного сигнала от 0,0028 Гц до 50 кГц, пределы допускаемой основной погрешности ±0,01 % показания;
г) счет импульсов до 9999999 имп„ погрешность подсчета импульсов отсутствует.
Сведения о методах измерений
Метод измерений расходомеров-счетчиков описан в руководстве по эксплуатации расходомеров-счетчиков.
Нормативные документы
1, ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (код IP)
2. ГОСТ Р 8.618-2006 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
3. ГОСТ Р 51330.0.....99 Электрооборудование взрывозащищенное Часть 0. Общие
требования
4. ГОСТ Р 51330.1-99 Электрооборудование взрывозащишенное. Часть I . Взрывозащита вида «взрывонепроницаемая оболочка»
5. ГОСТ Р 51330.13-99 Электрооборудование взрывозащишенное. Часть Н. Электроустановки во взрывоопасных зонах (кроме подземных выработок)
6. ТУ 4213-028-066116684-12 Раеходомеры-счегчики газа ультразвуковые УЗР-ИГМ878. Технические условия
Рекомендации к применению
- осуществление торговли и товарообменных операций;
- выполнение государственных учетных операций.
