Расходомеры вихревые серии 8800
| Номер в ГРСИ РФ: | РБ 03 07 1813 14 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | «Emerson Process Management GmbH & Co. OHG», Германия |
|
Описание типа РБ 03 07 1813 14 [2015-04-23]
rb-03-07-1813-14_2015-04-23.pdf
|
Скачать |
Расходомеры вихревые серии 8800 (далее по тексту расходомеры) предназначены для измерения расхода и количества жидкостей, газов и пара.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 1813 14 |
| Наименование | Расходомеры вихревые серии 8800 |
| Год регистрации | 2014 |
| Номер сертификата | 9536 |
| Дата регистрации | 2014-12-23 |
| Срок действия | 2019-12-23 |
| Получатель сертификата | фирма "Emerson Process Management Flow Technologies Co., Ltd" (Китай (CN)) компании "Emerson Process Management" (Соединенные Штаты (US)) |
Производитель / Заявитель
фирма "Emerson Process Management Flow Technologies Co., Ltd" (Китай) компании "Emerson Process Management" (Соединенные Штаты)
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Метрологически обеспечены на территории Республики Беларусь методом непосредственного сличения на эталонных расходомерных установках в диапазоне расходов жидкостей до 1000 м^3/ч включительно (поверочная среда - вода) и с Ду до 150 мм включительно; расходомеры, предназначенные для измерения объемного расхода газа и пара, метрологически обеспечены методом непосредственного сличения на эталонных расходомерных установках (поверочная среда - вода). |
| Методика поверки | Поверка проводится по МРБ МП. 1225-2012 (изменения № 1-2). |
| Признание поверки | Временно, до создания собственной технической базы в Республике Беларусь, рекомендуется признавать результаты первичной и периодической поверки метрологически необеспеченных расходомеров, проведенной в аккредитованных поверочных лабораториях (на эталонных расходомерных установках в диапазоне расходов жидкостей свыше 1000 м^3/ч и/или Ду свыше 150 мм). |
Поверители
Скачать
|
Описание типа РБ 03 07 1813 14 [2015-04-23]
rb-03-07-1813-14_2015-04-23.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры вихревые серии 8800 (далее по тексту расходомеры) предназначены для измерения расхода и количества жидкостей, газов и пара.
Область применения системы учета, контроля и автоматического управления технологическими процессами в различных отраслях промышленности.
Описание
Принцип действия расходомеров основан на эффекте образования вихрей (вихревая дорожка Кармана) при обтекании движущейся по трубопроводу средой препятствия (вихревого тела). Частота смены вихрей прямо пропорциональна скорости потока и, следовательно, объемному расходу среды.
Конструктивно расходомеры состоят из первичного преобразователя, представляющего собой измерительную трубу с встроенным телом обтекания и пьезоэлектрическим датчиком, и вторичного микропроцессорного преобразователя.
Пьезоэлектрический датчик воспринимает импульсы давления. вызванные чередованием вихрей на теле обтекания, и создает электрическое напряжение, частота колебаний которого преобразуется в выходной сигнал, пропорциональный объемному расходу измеряемой среды.
Вторичный преобразователь обрабатывает сигнал с датчика и преобразует его в выходные сигналы: аналоговый токовый с протоколом HART, частотно-импульсный и цифровой с протоколом Foundation Fieldbus.
Расходомеры выпускают в следующих исполнениях:
DF - фланцевое подключение;
DW бесфланцевое подключение;
DR - - со встроенными коническими переходами на меньший внутренний диаметр измерительной трубы (только фланцевое подключение);
DD -сдвоенный вторичный преобразователь (только фланцевое подключение).
Расходомеры могут име ть местную цифровую индикацию.
Расходомеры выпускают в компактном и раздельном исполнениях.
Расходомеры имеют взрывозащищенное исполнение.
Внешний вид расходомеров приведен на рисунке 1.
Место нанесения знака поверки (клейма-наклейки) указано в приложении.

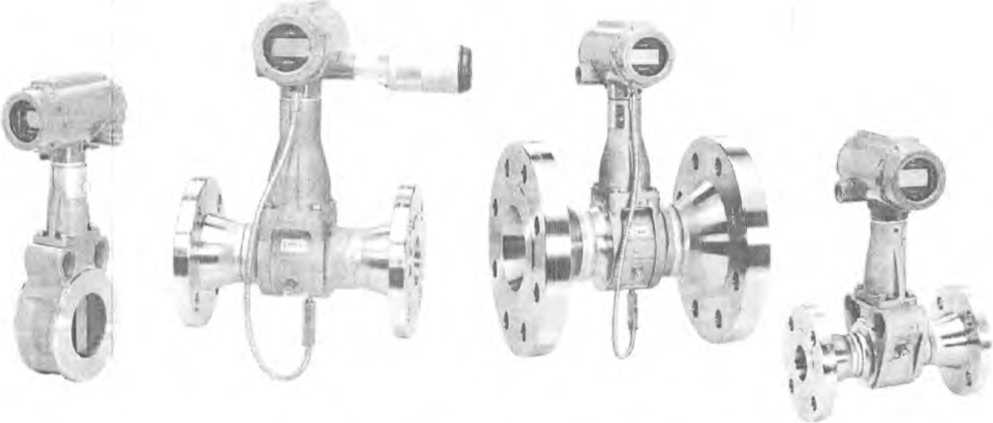

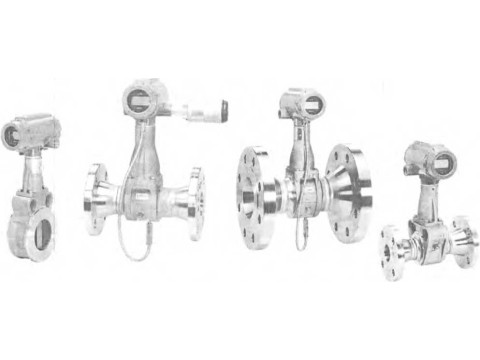

Рисунок 1 Внешний вид расходомеров вихревых серии 8800
ОС ПОВНЫЕ ТЕХНИЧЕСКИЕ И ME УРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики расходомеров вихревых серии 8800 представлены в таблице 1.
Iаблица 1
|
Наименование характеристики |
Значение характеристики | ||
|
Исполнение первичного преобразователя | |||
|
DF. DD |
DW |
DR | |
|
1 Диаметр условного проход DN, мм |
от 15 до 300 |
от 15 до 200 |
от 15 до 300 |
|
2 Диапазон измерений объемного расхода, м ’/ч: - жидкость - газ (для воздуха при температуре 15 °C. давлении 0 бар изб.) |
от 0.4 до 2002 от 4.62 до 20016 |
от 0,4 до 885 от 6.56 до 8853 |
от 0.4 до 1395 от 4.62 до 13956 |
|
3 Диапазон показаний массового расхода насыщенного пара, кг/ч |
от 5.81 до 355968 |
от 5.81 до 157457 |
от 5,81 до 248190 |
|
4 Пределы допускаемой относительной погрешности измерения расхода. %: - жидкость - газ, пар |
10.65; для исполнения DR с DN от 150 до 300 мм: ±1,00 ±1.00; для исполнения DR с DN от 150 до 300 мм: 1 1.35 | ||
|
5 Пределы допускаемой основной приведенной погрешности преобразования измеренного значения расхода в выходной аналоговый токовый сигнал, % |
±0.025 от диапазона измерений выходного аналогового токового сигнала | ||
|
6 Диапазон рабочей температуры окружающего воздуха. °C |
о г минус 50 до плюс 85 При использовании ЖКИ: от минус 20 до плюс 85 | ||
е таблицы 1
|
Наименование характеристики 7 Пределы допускаемой дополнительной приведенной погрешности преобразования измеренного значения расхода в выходной аналоговый токовый сигнал, вызванной отклонением температуры окружающего воздуха от (25 ± 5) °C в диапазоне рабочих температур, % __ 8 Диапазон температуры рабочей среды, °C: - стандартное исполнение - высокотемпературное исполнение |
Значение характеристики Исполнение первичного преобразователя 1)1. 1)1) | DW | DR ±0,1 от диапазона измерений выходного аналогового токового сигнала от минус 40 до 232 от минус 200 до 427 | ||
|
9 Пределы допускаемой абсолютной погрешности измерения температуры рабочей среды,°C |
±1,2 | ||
|
9 Давление измеряемой среды, МПа, не более |
25 |
10 |
25 |
|
10 Выходные сигналы: - токовый - частотно-импульсный - цифровой |
от 4 до 20 мА с протоколом 1 IAR.T от 0 до 10000 Гц Foundation Fieldbus | ||
|
11 Диапазон напряжения питания постоянного тока, В |
с выходным сигналом HART: от 10,8 до 42,0 с выходным сигналом Foundation Fieldbus: от 9,0 до 32,0 | ||
|
12 Потребляемая мощность, Вт, не более |
1 | ||
|
13 Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-96________ 14 Масса, кг, не более 15 Габаритные размеры, мм, не более |
288(290) 589x256x515 для исполнения DD: 589x256x774 |
IP66 29 168x153x459 |
2'" зоо э.38-472-597 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации фирмы.
Ли1
Комплектность
В комплект поставки входит:
- расходомер вихревой серии 8800
(модификация и типоразмер согласно заказу) 1 шт.;
- упаковка 1 шт.;
- эксплуатационная документация фирмы 1 экз.;
- комплект ЗИП (по заказу) 1 шт.;
- методика поверки МРБ МП. 1225-2012 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "Emerson Process Management Flow Technologies Co., Ltd" (Китай) компании "Emerson Process Management" (США);
ГОСТ 28723-90 "Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний";
МРБ МП. 1225-2012 "Расходомеры вихревые серии 8800. Методика поверки".
Заключение
Расходомеры вихревые серии Vortex 8800 соответствуют требованиям документации фирмы "Emerson Process Management Flow Technologies Co., Ltd" (Китай) компании "Emerson Process Management" (США). ГОСТ 28723-90.
Межповерочный интервал не более 24 месяцев (для расходомеров вихревых серии 8800, применяемых в сфере законодательной метрологии).
Научно-исследовательский центр БелГИМ.
г.Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
