Расходомеры электромагнитные серии 8700
| Номер в ГРСИ РФ: | РБ 03 07 1846 14 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | «Emerson Process Management GmbH & Co. OHG», Германия |
|
Описание типа РБ 03 07 1846 14 [2015-04-25]
rb-03-07-1846-14_2015-04-25.pdf
|
Скачать |
Расходомеры электромагнитные серии 8700 (далее по тексту - расходомеры) предназначены для измерения расхода электропроводящих жидкостей в энергетике, химической, бумажной и других отраслях хозяйственной деятельности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 1846 14 |
| Наименование | Расходомеры электромагнитные серии 8700 |
| Год регистрации | 2014 |
| Номер сертификата | 9535 |
| Дата регистрации | 2014-12-23 |
| Срок действия | 2019-12-23 |
| Получатель сертификата | фирма "Emerson Process Management Flow Technologies Co., Ltd" (Китай (CN)) компании "Emerson Process Management" (Соединенные Штаты (US)) |
Производитель / Заявитель
фирма "Emerson Process Management Flow Technologies Co., Ltd" (Китай) компании "Emerson Process Management" (Соединенные Штаты)
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь методом непосредственного сличения на эталонных расходомерных установках в диапазоне расходов жидкостей до 1000 м^3/ч включительно (поверочная среда - вода) и с Ду до 150 мм включительно. |
| Методика поверки | Поверка проводится по МРБ МП. 1267-2012 (изменения № 1-2). |
| Признание поверки | Временно, до создания собственной технической базы в Республике Бе-ларусь, рекомендуется признавать результаты первичной и периодической поверки метрологически необеспеченных расходомеров, проведенной в аккредитованных поверочных лабораториях (на эталонных расходомерных установках в диапазоне расходов жидкостей свыше 1000 м^3/ч и/или Ду свыше 150 мм). |
Поверители
Скачать
|
Описание типа РБ 03 07 1846 14 [2015-04-25]
rb-03-07-1846-14_2015-04-25.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры электромагнитные серии 8700 (далее по тексту - расходомеры) предназначены для измерения расхода электропроводящих жидкостей в энергетике, химической, бумажной и других отраслях хозяйственной деятельности.
Область применения - предприятия газовой, химической и нефтехимической промышленности, энергетики, коммунального хозяйства и другие области хозяйственной деятельности.
Описание
Принцип действия расходомеров состоит в следующем: электропроводящая жидкость, протекающая через расходомер, соответствует проводнику, движущемуся в постоянном магнитном поле, и в ней индуцируется электродвижущая сила (ЭДС), пропорциональная скорости, а, следовательно, и расходу жидкости.
Расходомеры состоят из первичных преобразователей расхода исполнений 8705, 8707, 8711, 8721 и вторичных измерительных преобразователей исполнений 8712Е, 8732Е.
Магнитное поле создается обмотками двух катушек, расположенных в корпусе первичного преобразователя. Внутренний диаметр первичного преобразователя футерован немагнитным материалом, в который встроены электроды. Возникающая при движении измеряемой среды в магнитном поле разность потенциалов снимается электродами.
Первичные преобразователи расхода имеют следующие конструктивные отличия:
8705 и 8707 - фланцевое подключение, исполнение 8707 оснащено катушками повышенной мощности;
8711 - бесфланцевое подключение;
8721 - разработан для измерений в пищевой промышленности.
Вторичные измерительные преобразователи обеспечивают питание цепи возбуждения катушек и обрабатывают сигнал с электродов первичных преобразователей расхода, преобразуя его в выходные сигналы: аналоговый токовый с протоколом HART, частотноимпульсный и цифровой с протоколами Foundation Fieldbus и Profibus-PA.
Расходомеры могут иметь местную цифровую индикацию (ЖКИ).
Расходомеры выпускают в компактном и раздельном исполнениях.
Расходомеры имеют взрывозащищенное исполнение. ___
Первичные преобразователи 8707 в комплекте с вторичными измс^^^а^ШШ! преобразователями 8712Н предназначены для измерения расхода шламов, пульгк-аш^^Дтсй cS газовыми и твердыми включениями в условиях высокого уровня паразитных П1¥мкштаоь;.^ия '

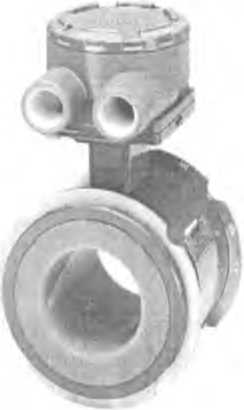

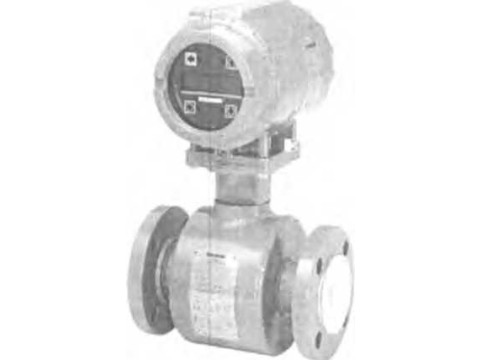

Внешний вид расходомеров приведен на рисунке 1.
Место нанесения знака поверки (клейма-наклейки) указано в приложении.
Рисунок 1 Внешний вид расходомеров элсктромат питых серии 8700
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ II МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИС I ИКИ
Основные технические и метрологические характеристики расходомеров электромагнитных серии 8700 представлены в таблицах 1 и 2.
Таблица 1
|
Наименование характеристики |
Значение характ ери ст и к и | |||
|
Исполнение первичного преобразователя | ||||
|
8705 |
8707 |
8711 |
8721 | |
|
1 Диаметр условного проход DN. мм |
от 15 до 300 |
от 80 до 300 |
от 4 до 200 |
от 15 до 100 |
|
2 Минимальная электропроводность измеряемой среды, См/м |
510’4 |
510’1 |
5-10"* |
5-10’4 |
|
продолжение таблицы 1_ Наименование характеристики |
Значение характеристики Исполнение первичного преобразователя | |||
|
8705 |
8707 |
8711 |
8721 | |
|
3 Пределы допускаемой | ||||
|
основной погрешности измерения расхода, %: | ||||
|
- с вторичным преобразователем 8732Е, 8712Е: • стандартное исполнение первичного преобразователя |
±(0,25 %ТИЗ •1 1,0 мм/с) при скорости потока от 0,01 до 2 м/с вкл.; |
±(0,25 %-ТИЗ г 1,0 мм/с) при скорости потока от 0,01 до 2 м/с вкл.; |
: ( 0,25 % ГИЗ I- 2,0 мм/с) при скорости потока от 0,01 до 12 м/с |
±0,50 %-'ГИЗ при скорости потока от 0,3 до 12 м/с; |
|
±(0,25 % ГИЗ -1- 1,5 мм/с) при скорости потока от 2 до 12 м/с |
±(0,25 %-ТИЗ ± 1,5 мм/с) при скорости потока от 2 до 12 м/с |
±0,0015 м/с при скорости потока от 0,01 до 0,3 м/с | ||
|
• опция исполнения первичного преобразователя (высокоточная калибровка) |
±(0,15 %-ТИЗ 1 1,0 мм/с) при скорости потока от 0,01 до 2 м/с вкл.; |
±(0,15 %-ТИЗ ± 1,0 мм/с) при скорос ти потока от 0,01 до 2 м/с вкл.; |
1(0,15 %-ТИЗ 1 1,0 мм/с) при скорости потока от 0,01 до 4 м/с вкл.; |
±0,25 %-ТИЗ при скорости потока от 1 до 12 м/с |
|
±0,18 %-ТИЗ при скорости потока от 2 до 12 м/с |
±0,18 %-ТИЗ при скорости потока от 2 до 12 м/с |
±0,18 %-ТИЗ при скорости потока от 4 до 12 м/с | ||
|
4 Диапазон рабочей температуры окружающего воздуха, °C: | ||||
|
- для первичного преобразователя |
от -15 до - |
от -29 до -165; 60 (для первичного преобразователя 8721) | ||
|
- для вторичных преобразователей: • 8712Г1: ...... |
с ЖКИ: от -29 до ±60, без ЖКИ: от -40 до ±74 | |||
|
• 8732Е: |
с ЖКИ: от -20 до ±60, без ЖКИ: от -50 до 174 | |||
|
5 Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха от температуры (25 ± 5) °C в диапазоне рабочих температур, %/10 °C |
1.0,040 | |||
|
Значение характеристики | ||||
|
Наименование |
Исполнение первичного преобразователя | |||
|
характеристики |
8705 |
8707 |
8711 |
8721 |
|
6 Диапазон температуры измеряемой среды в зависимости от материала футеровки, °C: - PFA - PTFE - Полиуретан - Adiprene - ETFE - Неопрен - Линатекс |
от -29 до +177 от-29 до +177 от -18 до +60 от -18 до + 93 от-29 до + 149 от-18 до +80 от-18 до +70 |
от -29 до + 177 от -29 до + 177 от -18 до + 60 от -18 до +93 от -29 до +149 от-18 до +80 от -18 до 4 70 |
от -29 до + 177 от-29 до + 177 не применяется не применяется от -29 до +149 не применяется не применяется |
от -29 до +177 не применяется не применяется не применяется не применяется не применяется не применяется |
|
7 Давление измеряемой среды, МПа, не более 8 Степень защиты, обеспечиваемая оболочками, по ГОСТ 14254-96 |
41 11’68 |
41 11’68 ~ |
4 11’66 |
2,1 11’68 |
|
9 Масса в зависимости от |
175 |
175 |
27 |
30 |
|
типоразмера, кг, не более 10 Габаритные размеры, мм, не более |
496 388•508 |
496388-508 |
225 270-461 |
370- 177 - ИО |
|
Примечание ТИЗ: текущее измеряемое значение | ||||
|
Таблица 2 | ||||
|
Значение характеристики | ||||
|
Наименование характеристики |
Исполнение вторичн 8712Н |
ого преобразователя 8^32Е | ||
|
1 Пределы допускаемой приведенной погрешности выходного аналогового |
±0,025 |
+0,025 | ||
|
токового сигнала, % от | ||||
|
диапазона измерений | ||||
|
2 Диапазон относительной |
от 0 до 100 при максимальной |
от 0 до 95 при |
максимальной | |
|
влажности окружающего воздуха, % |
температуре 49 °C, от 0 до 10 при максимальной температуре 54 °C |
температуре 60 °C | ||
|
3 Напряжение питания, В: - переменного тока - постоянного тока |
от 90 до 250, 50-60 Гц от 12 до 42 | |||
|
4 Потребляемая мощность: - в сети питания переменного тока, В А, не более: |
40 | |||
|
- от источника питания постоянного тока, Вт, не более: |
15 | |||
|
5 Выходные сигналы: - токовый - частотный - цифровой |
от 4 до 20 мА, HARF от 0 до 10000 Гц |
от 4 до 20 мА, HART от 0 до 1 OQ^thQ^v Foundation Fielcy^f^)ptHp^A | ||
\ Рвспу^'ут , .,',“^7J
|
Наименование характеристики |
Значение характеристики Исполнение вторичного преобразователя 871211 | 87321. |
|
6 Степень защиты. |
IP66 |
|
обеспечиваемая оболочкой, по ГОСТ 14254-96 | |
|
7 Масса, кг, не более: |
4,5 | 3,7 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации фирмы.
Комплектность
В комплект поставки входит:
- расходомер электромагнитный серии 8700
(модификация и типоразмер согласно заказу) 1 шт.;
- упаковка 1 шт.;
- эксплуатационная документация фирмы 1 экз.;
- комплект ЗИП (по заказу) 1 шт.;
- методика поверки МРБ МП. 1267-2012 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "Emerson Process Management, Rosemount Inc.", США;
Документация фирмы "Emerson Process Management Flow Technologies Co., Ltd" (Китай) компании "Emerson Process Management" (США);
ГОСТ 28723-90 "Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний";
МРБ МП. 1267-2012 "Расходомеры электромагнитные серии Rosemount 8700. Методика поверки".
Заключение
Расходомеры электромагнитные серии 8700 соответствуют требованиям документации фирмы "Emerson Process Management Flow Technologies Co., Ltd" (Китай) компании "Emerson Process Management" (США), ГОСТ 28723-90.
Межповерочный интервал не более 24 месяцев (для расходомеров электромагнитных серии 8700, применяемых в сфере законодательной метрологии).
Научно-исследовательский центр БелГИМ.
г.Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
