Аппаратура геодезическая спутниковая "EFT M2 GNSS"
| Номер в ГРСИ РФ: | РБ 03 01 6430 17 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | ООО "Эффективные технологии Центр", г. Москв |
Аппаратура геодезическая спутниковая «EFT М2 GNSS» (далее - приемники) предназначена для измерений приращений координат и длин базисов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 6430 17 |
| Наименование | Аппаратура геодезическая спутниковая "EFT M2 GNSS" |
| Год регистрации | 2017 |
| Номер сертификата | 11387 |
| Дата регистрации | 2017-10-31 |
| Срок действия | 2021-02-03 |
| Получатель сертификата | ООО "Эффективные технологии", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "Эффективные технологии"
Адрес: 129515, г. Москва, ул. Академика Королева, д. 13, стр.1
Контакты: Тел./факс: (495) 221-76-40, (495) 221-76-40
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически НЕ обеспечены в Республике Беларусь в связи с отсутствием эталонного оборудования (НТК №01-20). |
| Методика поверки | Поверку средств измерений, изготовленных до 30.01.2020, проводить по ТКП 8.4-2009, изготовленных после 03.01.2020, проводить по EFT M2 GNSS.001 МП, утвержденной в 2015 г. (НТК №01-20). |
| Признание поверки | Временно, до создания собственной эталонной базы в Республике Беларусь, признавать результаты периодической поверки, проводимой ООО "Автопрогресс-М", г.Москва, РФ (аттестат аккредитации - №RA.RU.311195, шифр поверительного клейма - АЦМ). |
Поверители
Скачать
|
Описание типа РБ 03 01 6430 17 [2018-02-19]
rb-03-01-6430-17_2018-02-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 6430 17 [2018-08-15]
rb-03-01-6430-17_2018-08-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 6430 17 [2020-04-30]
rb-03-01-6430-17_2020-04-30.pdf
|
Скачать |
Описание типа
Назначение
Аппаратура геодезическая спутниковая «EFT М2 GNSS» (далее - приемники) предназначена для измерений приращений координат и длин базисов.
Описание
Приемник представляет собой изделие в едином корпусе, с тремя светоиндикаторами и одной кнопкой, на портах предусмотрены резиновые заглушки. Корпус, состоящий из двух частей: нижняя из магниевого сплава и верхняя из прочного пластика, обеспечивает защиту внутренних модулей от внешних воздействий. На поверхности корпуса предусмотрены разъем для подключения внешних GSM и УКВ антенн, USB-порт для обмена данными и порт lemo5 (KS232) для подключения внешних устройств и подачи внешнего питания.
Принцип действия основан на получении данных от спутников глобальных навигационных систем и их последующей обработке.
Приемник обладает следующими возможностями:
- одновременное использование спутников навигационных систем ГЛОНАСС, GPS. BEIDOU. GALILEO. QZSS, а также спутников систем функциональных дополнений: WAAS, EGNOS, MSAS;
- использование технологий подавления многолучевости.
Внешний вид приемника с указанием места пломбировки от несанкционированного доступа и места нанесения знака утверждения типа приведен на рисунке 1.

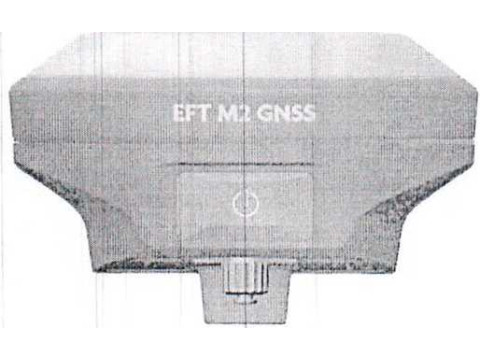

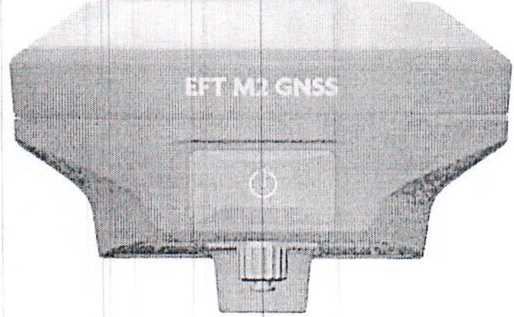

Рисунок 1 - Внешний вид приемника со стороны передней панели
а - место пломбировки
б - место нанесения наклейки со знаком утверждения типа (нижняя панель)
/Г® а

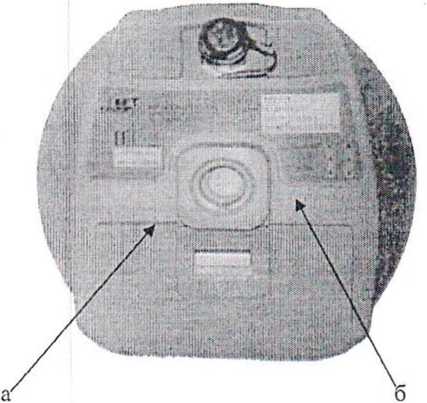

Рисунок 2 - Внешний вид приемника со стороны задней панели
фограммное обеспечение
Приемники имеют встроенное программное обеспечение (далее ПО) «M2-39-P.109.htb». Данное ПО позволяет осуществлять измерительный процесс в полевых условиях.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификациснные данные ПО.
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
M2-39-P.109.htb |
|
Номер версии (идентификационный номер ПО), не ниже |
3.9 |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Метрологически значимая часть ПО приемников и измеренные данные достаточно защищены с помощью специалызых средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Низкий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Режим «Автономный» Пределы допускаемой абсолютной погрешности определения координат, мм: L1 L1+L2 |
±3-1500 ±3-1200 |
|
Режимы «Статика» и «Быстрая статика» Пределы допускаемой абсолютной погрешности измерений длины базиса, мм: в плане по высоте (диапазон длин базисов от 0,07 до 50 км) |
±3(2,5 + 0,5-10'6-D) ±3 (5,0 + 0,5-10‘6-D) Здесь и далее D - измеренная длина базиса в миллиметрах |
|
Режимы «Кинематика с псстобработкой» и «Кинематика в реальном времени (RTK)» Пределы допускаемой абсолютной погрешности измерений длины базиса, мм: в плане по высоте (диапазон длин базисов от 0,07 до 50 км) |
±3-(8+l-10’6-D) ±3 (15+1 • lO^-D) |
|
Режим «Дифференциальные кодовые измерения» Пределы допускаемой абсолютной погрешности определения координат, мм: в плане по высоте (диапазон длин базисов от 0,07 до 30 км) |
±3-250 ±3-500 |
.аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
555 каналов ГЛОНАСС: L1.L2; GPS: LI, L2, L2C, L5; GALILEO: El, Е5а, Е5Ь, Е5АИВОС; BEIDOU: Bl, В2; SBAS: L1,L5; QZSS:L1,L2C, L5. | ||
|
Напряжение питания постоянного тока, В |
7,4 | |
|
Диапазон рабочих температур, °C |
от -45 до +65 | |
|
Габаритные размеры (диак- етрхвысота), мм, не более |
153x83 | |
|
Масса, кг, не более |
0,95 | |
Знак утверждения типа
наносится в виде наклейки на переднюю панель приемника и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 Аппаратура геодезическая спутниковая «EFT М2 GNSS» |
- |
1 шт. |
|
2 Зарядное устройство |
- |
1 шт. |
|
3 Кейс для переноски |
- |
1 шт. |
|
4 Аккумуляторная батарея |
- |
2 шт. |
|
5 Внешняя УКВ антенна (опционально) |
1 |
1 шт. |
|
6 Внешняя GSM антенна |
- |
1 шт. |
|
7 Коммуникационный кабель |
- |
1 шт. |
|
8 Руководство по эксплуатации (на компакт-диске) |
EFT М2 GNSS.P3 |
1 шт. |
|
9 Паспорт |
1 |
1 шт. |
Поверка
осуществляется по документу EFT М2 GNSS. 001 МП «Инструкция. Аппаратура геодезическая спутниковая «EFT М2 GNSS». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» «14» октября 2015 г.
Основные средства поверки:
- эталонные базисы длины 2-го разряда по ГОСТ Р 8.750-11, пределы допускаемой абсолютной погрешности длил линий базиса между геодезическими пунктами ±(210'6D) мм, где D - длина базиса в миллиметрах;
- имитатор сигналов СН-3803М, per. № 54309-13, пределы среднего квадратического отклонения случайной ссставляющей основной погрешности формирования беззапросной дальности до НК А СНС ГЛОНАСС и GPS:
- по фазе дальномер лого кода 0,1 м,
- по фазе несущей частоты 0,0001 м.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма. 1 II
лв еден и я о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 53606-2009 ГНСС. Методы и технологии выполнения геодезических и землеустроительных работ. Метр элегическое обеспечение. Основные положения
ГОСТ Р 8.750-201 Государственная система обеспечения единства измерений. Государственная поверочная схе ма для координатно-временных средств измерений
ТУ 6811-003-60438719-2015 Аппаратура геодезическая спутниковая «EFT М2 GNSS». Технические условия
