Дефектоскопы вихретоковые специализированные ВД-131 НД (далее по тексту -дефектоскопы) предназначены для обнаружения поверхностных дефектов в стальных цилиндрических роликах диаметром 32 мм и длиной 52 мм из состава подшипников качения № 2726. используемых в буксовых узлах грузовых и пассажирских железнодорожных вагонов.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 20 6434 17
Наименование	Дефектоскопы вихретоковые специализированные ВД-131 НД
Год регистрации	2017
Номер сертификата	11391
Дата регистрации	2017-10-31
Срок действия	2022-06-19
Получатель сертификата	ООО "НПП "ПРОМПРИБОР", г. Москва, Российская Федерация (RU)

Производитель / Заявитель

ООО "НПП "ПРОМПРИБОР"

Адрес: 107023. г. Москва. Измайловский вал. 30

Контакты: +7 (495) 580-37-77, Web-сайт: www.ndtprompribor.ru, E-mail: ndt2@mail.ru

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Метрологическое обеспечение	Метрологически обеспечены в Республике Беларусь с использованием комплектов мер неразрушающего контроля КМ131, допущенных к применению в Республике Беларусь.
Методика поверки	Поверка проводится по МП №203-49-2017.
Признание поверки	Первичная при выпуске из производства: ВНИИМС (аттестат аккредитации - №RA.RU.311493, шифр поверительного клейма - М)(НТК №10-17).

Поверители

Скачать

Описание типа РБ 03 20 6434 17 [2018-02-12]

rb-03-20-6434-17_2018-02-12.pdf

Скачать

Описание типа

Назначение Описание Программное обеспечение Технические характеристики Комплектность Поверка Нормативные документы

Назначение

Описание

Принцип работы дефектоскопа основан на вихретоковом методе неразрушаюшего контроля. С помощью обмотки возбуждения вихретокового преобразователя (ВТП) на цилиндрической поверхности ролика создаются вихревые токи. Анализ амплитуды наводимого в приемной катушке ВТП напряжения позволяет судить о состоянии поверхности ролика (наличии или отсутствии дефектов). Превышение выходным сигналом В ГП порогового уровня свидетельствует об отнесении к браку контролируемого ролика.

Дефектоскоп состоит из электронного блока, подающей кассеты для роликов, приемочного стыкового узла для годных роликов и лотка для забракованных роликов.

Подающая кассета с роликами, подлежащими контролю, устанавливается на приемный узел дефектоскопа. Контролируемые ролики из приемо-нодающей кассеты поочередно поступают в размагничивающее устройство, а затем на позицию контроля. Вихретоковый контроль производится тремя вихретоковыми преобразователями (ВТП): двумя торцевыми преобразователями - при контроле торцев ролика и осевым преобразователем - при контроле цилиндрической поверхности ролика.

Сигналы вихретоковых преобразователей передаются в схему обработки данных, где происходит усиление, детектирование и фильтрация сигналов, после чего поступают на аналогово-цифровой преобразователь (АЦП). Цифровые сигналы с выходов АЦП поступают на микропроцессор, который сравнивает их с пороговыми значениями, установленными при настройке дефектоскопа и хранящимися в памяти, микропроцессора.

Микропроцессор обрабатывает полученные сигналы, анализирует амплитуду7 и длительность электрических импульсов, превысивших установленное пороговое значение, принимает решение о годности ролика и выдает управляющие сигналы на исполнительный механизм удаления ролика с позиции контроля. Годные ролики направляются в приемоподающую кассету, а бракованные ролики - в лоток. Результаты дефекгоскопирования ролика (решение о годности/негодности ролика и максимальное значение сигналов в процентах относительно установленного уровня браковки) отображаются на дисплее.

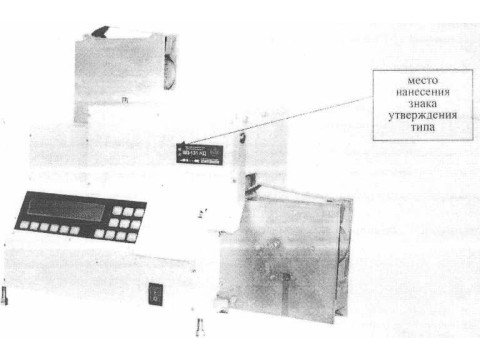

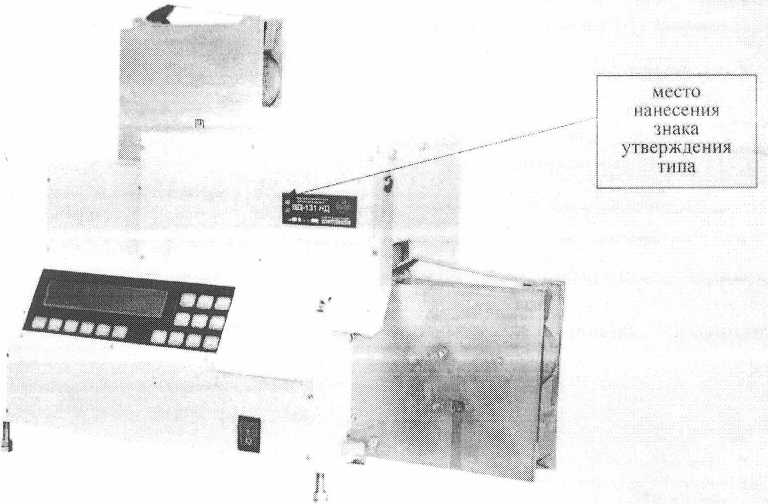

На рисунке 1 показан внешний вид дефектоскопов.

Рисунок 1 - Внешний вид дефектоскопа вихретокового специализированного ВД-131 НД и место нанесения знака утверждения типа

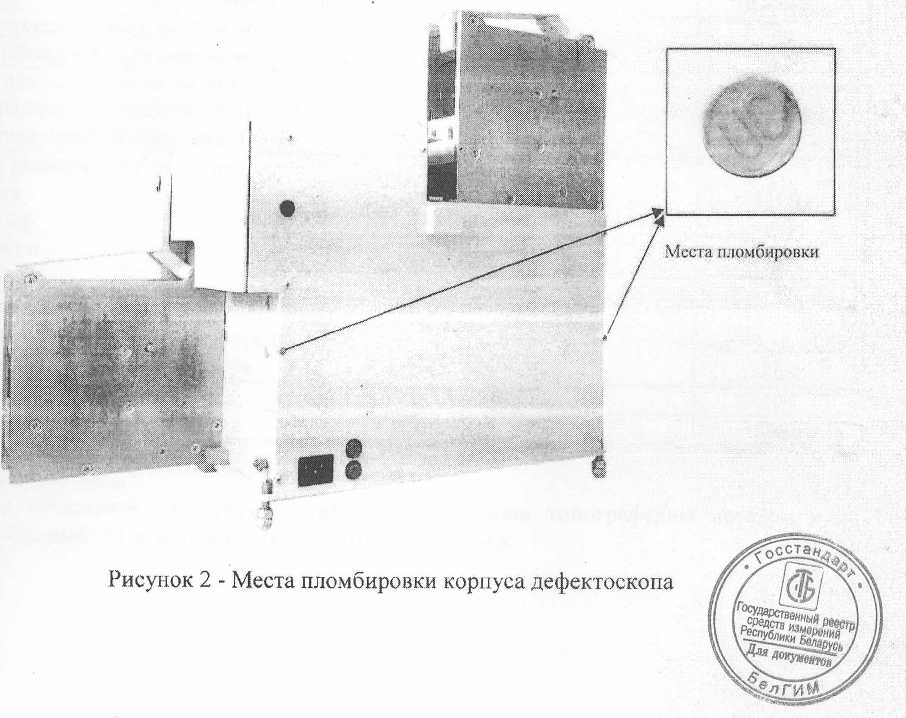

На рисунке 2 показаны места пломбировки корпуса дефектоскопа для предотвращения несанкционированного доступа.

'•Ч

Программное обеспечение

Дефектоскоп имеет в своем составе программное обеспечение (ПО), которое осуществляет функции индикации и управления. Идентификационные данные ПО приведены в таблице!.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Дефектоскоп вихретоковый ВД-131 НД
Номер версии (идентификационный номер) ПО	1-1
Цифровой идентификатор ПО	-

ПО прошито во внутренней памяти дефектоскопа, защищено пломбами на корпусе дефектоскопа.

Защита программного обеспечения системы соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики ___

Наименование характеристики	Значение
Минимальная глубина выявляемого дефекта (порог чувствительности при установленном браковочном уровне 100 %), мм	0,1
Пределы допускаемой относительной погрешности измерений минимальной глубины выявляемого дефекта (при установленном браковочном уровне 100%), %	±20
Вероятность выявления минимального дефекта, %, не менее	100

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Время непрерывной работы, ч. не менее	8
Число контролируемых роликов, штук в ч. не менее	120
Параметры электрического питания:
- напряжение переменного тока, В	220±22
- частота переменного тока, Гц	50±1
Габаритные размеры, мм, не более
- длина	1100
- высо та	400
- ширина	600
Масса, кг, не более	35
Условия эксплуатации:
- температура окружающей среды, °C	от+1 до +35
- относительная влажность, %	80
Средний срок службы, лет	10
Средняя наработка на отказ, ч	18990

Знак утверждения тина

наносится на титульный лист руководства по эксплуатации типографским методом и на

шильдик на передней панели дефектоскопа методом наклейки.

Комплектность

Таблица 4 - Комплектность дефектоскопов вихретоковых специализированных В		д-131 нд
Наименование	Обозначение	Количество
Блок электронный дефектоскопа вихретокового J с пениализиро ван н ого	ВД-131 НД	1 шт.
JCacce ra приёмо-подающая _____ _____ ' Лоток для забракованных роликов		2 шт. 1 шт.
; Кабель питания сетевой		1 шт.
Кабель специализированный	RS-232	1 шт.
Меры из комплекта мер неразрушающего контроля КМ-131 с подставкой для роликов	СОП 2353.04-1 СОП 2353.04-2 СОП 2353.04-3	1 компл.
Программное обеспечение для формирования на ПК базы данных по проконтролированным роликам (на CD диске)		1 компл.
Дефектоскоп вихретоковый специализированный ВД-131 НД. Руководство по эксплуатации	ВД-131 НД.76005454.01.11 РЭ	1 экз.
Комплект мер неразрушающего контроля КМ-131. Паспорт	КМ-131.76005454.01.17 ПС	1 экз.
Инструкция по подготовке к эксплуатации		1 экз.
Дефектоскопы вихре токовые специализированные ВД-131 НД. Методика поверки	МП №203-49-201 7	1 экз.
Комплект ЗИП		1 компл.
Тара упаковочная		1 шт.

Поверка

осуществляется по документу МП № 203-49-2017 «Дефектоскопы вихретоковые специализированные ВД-131 НД. Методика поверки», утвержденному ФГУП «ВНИИМС» 22 мая 2017 г.

Основное средство поверки:

- комплек т мер неразрушающего контроля КМ-131 (регистрационный номер в Федеральном информационном фонде № 48122-11),

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характерис тик поверяемого дефектоскопа с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
