Дефектоскопы вихретоковые портативные ВД 3-71 НК-IVУ
| Номер в ГРСИ РФ: | РБ 03 20 6477 17 |
|---|---|
| Раздел: | Средства неразрушающего контроля [20] |
| Категория: | Дефектоскопы |
| Производитель / заявитель: | ООО "НПП "ПРОМПРИБОР", г. Москва |
|
Описание типа РБ 03 20 6477 17 [2018-03-30]
rb-03-20-6477-17_2018-03-30.pdf
|
Скачать |
Дефектоскопы вихретоковые портативные ВД 3-71 HK-IW (далее - дефектоскопы) предназначены для ручного контроля деталей на наличие поверхностных и подповерхностных дефектов типа нарушения сплошности материала (трещины, закаты, раковины, волосовины и др.).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 20 6477 17 |
| Наименование | Дефектоскопы вихретоковые портативные ВД 3-71 НК-IVУ |
| Год регистрации | 2017 |
| Номер сертификата | 11497 |
| Дата регистрации | 2017-12-20 |
| Срок действия | 2021-08-18 |
| Получатель сертификата | ООО "НПП "ПРОМПРИБОР", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "НПП "ПРОМПРИБОР"
Адрес: 107023, г. Москва, Измайловский вал, д. 30
Контакты: (495) 580-37-77; www.ndtprompribor.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ВД 3-71.76005454.005.00.00-01 РЭ (2006 г.). |
| Признание поверки | Первичная при выпуске из производства: ВНИИМС (аттестат аккредитации - №RA.RU.311493, шифр поверительного клейма - М)(НТК №12-17). |
Поверители
Скачать
|
Описание типа РБ 03 20 6477 17 [2018-03-30]
rb-03-20-6477-17_2018-03-30.pdf
|
Скачать |
Описание типа
Назначение
Дефектоскопы вихретоковые портативные ВД 3-71 HK-IW (далее - дефектоскопы) предназначены для ручного контроля деталей на наличие поверхностных и подповерхностных дефектов типа нарушения сплошности материала (трещины, закаты, раковины, волосовины и др.).
Описание
Принцип действия дефектоскопа основан на использовании эффекта возбуждения вихревых токов в металле в результате воздействия внешнего электромагнитного поля. Возбуждающее электромагнитное поле формируется вихретоковым преобразователем (ВТП), на который от генератора поступает напряжение возбуждения. Вихревые токи формируют вторичное электромагнитное поле, встречно направленное по отношению к возбуждающему. Поле, сформированное в результате сложения возбуждающего и вторичного электромагнитных полей, наводит ЭД С в ВТП. Изменение поля, обусловленные наличием дефекта в материале, регистрируется преобразователем.
По сформированному на экране изображению дефектоскопист может судить о наличии и размерах дефектов.
Дефектоскоп состоит из электронного блока и связанного с ним кабелем ВТП.
Дефектоскоп обеспечивает автоматическую отстройку от влияния рабочего зазора и неоднородности электромагнитных свойств объекта контроля.

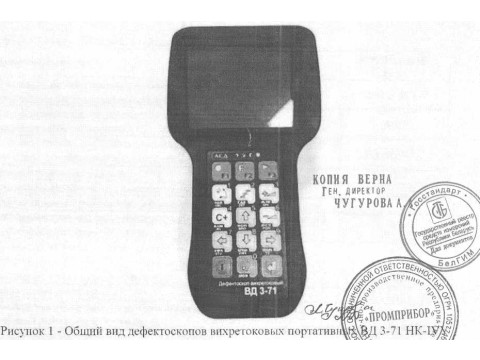

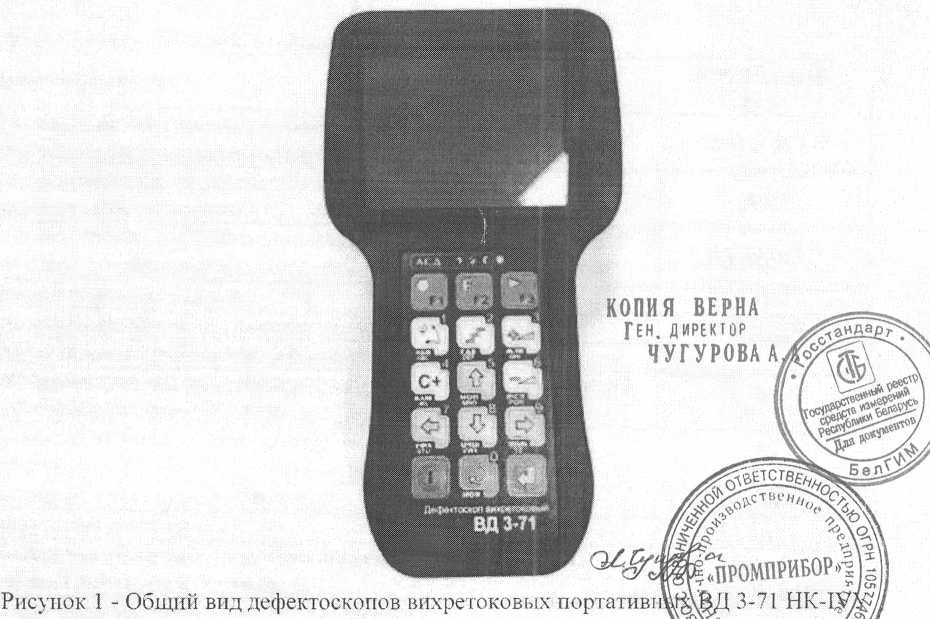

Внешний вид дефектоскопов вихретоковых портативных ВД 3-71 HK-IW представлен на рисунке 1.

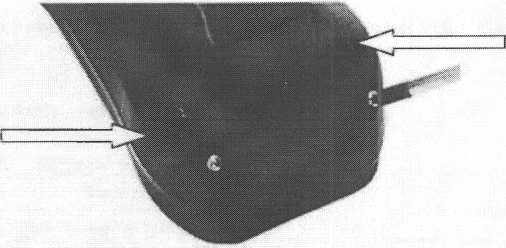

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Дефектоскопы имеют в своем составе программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
vd371 |
|
Номер версии (идентификационный номер) ПО |
не ниже 191 |
Программное обеспечение встроено в электронный блок и осуществляет функции индикации и управления. За метрологически значимое принимается все ПО. Конструкция дефектоскопов исключает возможность несанкционированного влияния на ПО дефектоскопов и измерительную информацию.
Защита программного обеспечения дефектоскопа соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характерно! ики
Таблица 2 - Метрологические и технические характеристики
|
Диапазон рабочих частот |
от 500 Гц до 6 МГц | |
|
Диапазон настройки порогового уровня срабатывания системы автоматической сигнализации дефекта (АСД), мм |
от 0.5 до 3,0 | |
|
Пределы допускаемой основной абсолютной погрешности установки порогового уровня АСД, мм |
±0,2 | |
|
Порог чувствительности дефектоскопа на искусственных дефектах типа “пропил” (глубииахширинахпротяженность), мм |
0,1x0.1x2,0 | |
|
Максимальная частота выборок, кГц |
10 | |
|
Диапазон регулирования напряжения сигнала возбуждения, В. |
от 0,5 дуХШс | |
|
Время установления рабочего режима дефектоскопа, мин, не более |
1/’/ | |
|
Время непрерывной работы дефектоскопа с полностью заряженной аккумуляторной батареей, ч, не менее |
7(1 |
eXl fed // |
|
Электрическое питание дефектоскопа: - аккумуляторная батарея номинальным напряжением, В |
1 2 | |
|
Средняя наработка на отказ, ч, не менее |
4()йб&2^^ | |
|
Полный средний срок службы, лет | ||
|
Масса дефектоскопа с аккумуляторной батареей (без комплекта ВТП, кабелей и футляра), кг, не более КОПИ ** |
II3:/ <^ЖШр0Ш1РИ |
Б0Р»1]|' * /ом |
|
~ j Е11, Д И Р [. К1 J Р Гаоаритные размеры дефектоскопа, мм, не более ’ цу ГУРОВА А. |
L Тз^^х78 |
S |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и шильдик дефектоскопа типографским методом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
№№ |
Наименование |
Кол-во |
|
1 |
Блок электронный дефектоскопа вихретокового ВД 3-71 |
1 шт. |
|
э |
Преобразователь вихретоковый типа ПН-10 - ТД |
1 шт. |
|
-» |
Кабель соединительный (ВТП/электронный блок) |
2 шт. |
|
4 |
Кабель соединительный ( ПЭВМ/электронный блок) |
1 шт. |
|
5 |
Устройство зарядное АЗУ-2М |
1 шт. |
|
6 |
Головные телефоны |
1 шт * |
|
7 |
С тандартный образец СОП-7.001.70. |
1 шт. |
|
8 |
Программное обеспечение для работы с ПЭВМ |
1 комплект |
|
9 |
Руководство но эксплуатации ВД 3-71.76005454.005.00.00-01 РЭ |
1 экз. |
|
10 |
Руководство по эксплуатации АЗУ-2М.23535778.002 РЭ. |
1 экз. |
|
12 |
Чехол для блока электронного. |
1 шт. |
|
13 |
Кейс для запасных частей и принадлежностей |
1 шт. |
Примечание: * Поставляется по отдельному заказу потребителя.__
Поверка
осуществляется в соответствии с разделом 14 «Методика поверки» руководства по эксплуатации ВД 3-71.76005454.005.00.00-01 РЭ на дефектоскопы вихретоковые портативные ВД 3-71 НК-1УУ, согласованным с ГЦИ СИ ФГУП «ВНИИМС» в августе 2006 г.
Основные средства поверки:
- образец с искусственным дефектом СОП-7.001.70 из комплекта КСОП-70
(регист рационный номер в Федеральном информационном фонде № 29703-06);
- осциллограф универсальный С1-99 (регистрационный номер в Федеральном информационном фонде № 8801-88).
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационной документации.
Нормативные документы
ТУ 4276-001-76005454-2006 «Дефектоскоп вихретоковый портативный ВД 3-71 НК-1УУ.
Технические условия».
