Дефектоскопы ультразвуковые УД4-86

Номер в ГРСИ РФ:	РБ 03 20 6480 17
Раздел:	Средства неразрушающего контроля [20]
Категория:	Дефектоскопы
Производитель / заявитель:	ООО "НПП "ПРОМПРИБОР", г. Москва

Скачать

Описание типа РБ 03 20 6480 17 [2018-02-05]

rb-03-20-6480-17_2018-02-05.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Дефектоскопы ультразвуковые УД4-86 (далее по тексту - дефектоскопы) предназначены для:

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 20 6480 17
Наименование	Дефектоскопы ультразвуковые УД4-86
Год регистрации	2017
Номер сертификата	11500
Дата регистрации	2017-12-20
Срок действия	2021-06-06
Получатель сертификата	ООО "НПП "ПРОМПРИБОР", г. Москва, Российская Федерация (RU)

Производитель / Заявитель

ООО "НПП "ПРОМПРИБОР"

Адрес: 107023, г. Москва, Измайловский вал, д. 30

Контакты: (495) 580-37-77; www.ndtprompribor.ru

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МП 64142-16.
Признание поверки	Первичная при выпуске из производства: ВНИИМС (аттестат аккредитации - №RA.RU.311493, шифр поверительного клейма - М)(НТК №12-17).

Поверители

Скачать

Описание типа РБ 03 20 6480 17 [2018-02-05]

rb-03-20-6480-17_2018-02-05.pdf

Скачать

Описание типа

Назначение Описание Программное обеспечение Технические характеристики ЧУГУРОВА А.А Знак утверждения типа Комплектность КОПИЯ В Е Р Н А х fcli ио у п ЧУГУРОВА А.А\Ж < , Поверка ЧУГУРОВА А. Сведения о методах измерений Нормативные документы

Назначение

Дефектоскопы ультразвуковые УД4-86 (далее по тексту - дефектоскопы) предназначены для:

- измерений координат залегания дефектов;

- измерений толщины изделий при одностороннем доступе к ним;

- измерений отношений амплитуд сигналов, отраженных от дефектов;

- измерений эквивалентных размеров дефектов;

— оценки скорости распространения ультразвуковых колебаний в различных материалах;

— ручного неразрушающего контроля готовых изделий, полуфабрикатов и сварных (паяных) соединений на наличие дефектов типа нарушения сплошности и однородности материалов.

Описание

Принцип действия дефектоскопа основан на способности ультразвуковых колебаний (далее по тексту - УЗК), возбуждаемых ПЭП дефектоскопа, распространяться в контролируемом изделии и отражаться от внутренних дефектов или границ поверхностей изделия. Отраженные УЗК принимаются ПЭП, преобразовываются в пропорциональные электрические сигналы и обрабатываются по заданному алгоритму.

После обработки сигналы отображаются на экране дефектоскопа в виде информации, позволяющей делать выводы о наличии и координатах залегания дефектов, а также об их эквивалентных размерах.

Дефектоскоп состоит из электронного блока и связанного с ним кабелем пьезоэлектрического преобразователя (ПЭП). Электронный блок состоит из корпуса, платы центральной, платы процессора и памяти, платы аналоговой, аккумуляторного блока. На корпусе установлены пленочная клавиатура, TFT дисплей, индикатор автоматической сигнализации дефекта (АСД), мера толщины, разъемы для связи с ПК, подключения зарядного устройства, кабеля синхронизации, головных телефонов, кабеля соединительного ПЭП, датчика пути.

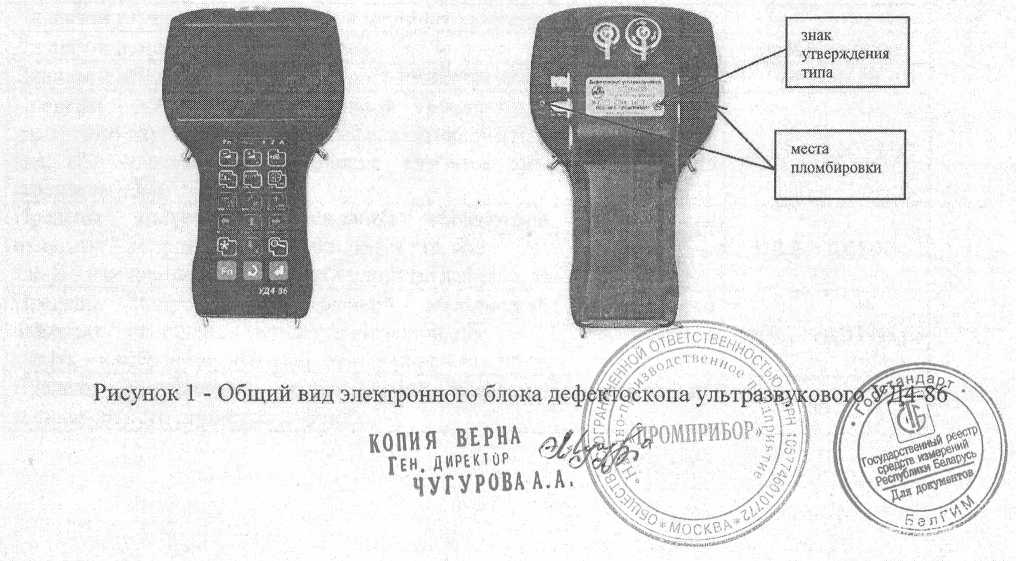

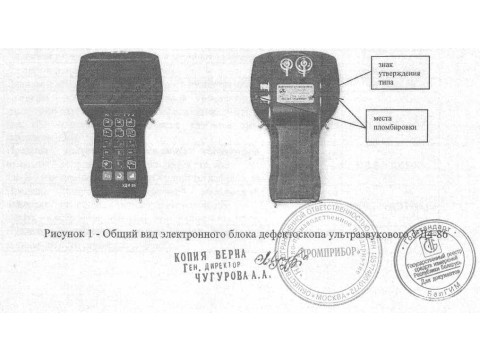

Внешний вид электронного блока дефектоскопа ультразвукового УД4-86 представлен на рисунке 1.

Программное обеспечение

В дефектоскопе установлена версия ПО «Базовая». Версия ПО «Толщиномер» устанавливается в дефектоскоп по отдельному заказу.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение	Значение
Идентификационное наименование ПО	UD4-86-B	UD4-86-T
Номер версии (идентификационный номер) ПО	В	Т
Цифровой идентификатор ПО	-	-

ПО прошито во внутренней памяти дефектоскопа. защищено пломбами на корпусе дефектоскопа.

Защита программного обеспечения системы соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические и технические характеристики дефектоскопов ультразвуковых УД4-86 _____ _________■ _____ . . ..... .

Наименование характеристики	Значение
Частота ультразвуковых колебаний, МГц	0,4; 0,5; 1; 1,25; 2; 2,25; 2,5; 3,5; 4; 5; 7,5; 10; 15; 20
Частота повторения зондирующих импульсов (ЗИ), Гц - для прямоугольного ЗИ - для ударного ЗИ	от 15 до 2000 от 15 до 6000
Диапазон установки коэффициента усиления приемного тракта, дБ	от 0 до 110
Диапазон установки скорости распространения УЗК, м/с	от 1000 до 9999
Диапазон установки угла ввода УЗК, ...°	от 0 до 90
Диапазон установки порога АСД (высоты уровней измерительного строба) относительно стандартного уровня 50 % высоты экрана дефектоскопа, дБ	от -34 до +6
Диапазон установки линейной компенсированной отсечки, % высоты экрана	от 0 до 80
Диапазон измерений глубины и координат залегания дефектов, мм	от 1 до 6000
Диапазон измерений толщины, мм	от 0,6 до 6000
Диапазон измерений эквивалентного диаметра дефекта, мм	от 1 до 20
Пределы допускаемой основной абсолютной погрешности измерений глубины залегания дефекта (толщины), не более, мм где Нх - измеренное значение глубины залегания дефекта (толщины), мм	±(0,1 +0,005-Нх)
Пределы допускаемой основной абсолютной погрешности измерений координат залегания дефектов, мм где X - измеренное значение координаты дефекта, мм	±(0,2 ± 0,01-X)
Пределы допускаемой основной абсолютной погрешности измерений отношения амплитуд сигналов, дБ где Nx - измеренное значение отношения амплитуды сигналов, дБ	±(0,2 + 0.03-Nx) ■
Пределы допускаемой относительной погрешности измерений/ эквивалентного диаметра дефекта, % w	±15 /о игСпАадппмК.РП •-•‘"ffV

В-

ГЕН.ДИРЕКЮр

ЧУГУРОВА А.А

[Государственный реестр I средств измерений / \ Республики Беларусь / \Для документов/

Продолжение таблицы 2

Наименование харак теристики	Значение
Пределы допускаемой дополнительной погрешности измерений толщины со стороны шероховатой поверхности, вызванной шероховатостью поверхности Rz. = 160 мкм (для ПЭП типа П112-2,5-12/2-Т-004) и Rz = 80 мкм (для ПЭП типа П112-5-10/2-Т-004 , П112-10-6/2-Т-004). мм	±0,2
Пределы допускаемой дополнительной погрешности измерений толщины, вызванной шероховатостью поверхности Rz = 320 мкм, со стороны противолежащей шероховатой поверхности, мм	±0,3
Пределы допускаемой дополнительной погрешности измерений толщины объектов с криволинейными поверхностями с радиусом кривизны 10 мм для преобразователей типа П112-10-6/2-Т-004 и радиусом кривизны 30 мм для преобразователей типа П112-5-10/2-Т-004 и Ill 12-2,5-12/2-Т-004, мм	±0,1
Средний полный срок службы, лет, не менее	10
Параметры электрического питания: - аккумуляторная батарея напряжением, В	от 9,6 до 12,5
Габаритные размеры электронного блока дефектоскопа, мм, не более - высота - толщина - ширина	241 112 134
Масса, кг, не более	0,95
Усл о вия эксплуатации: - температура окружающего воздуха, °C; - относительная влажность окружающего воздуха (при температуре 25 °C), %	от -30 до +45; 80

Знак утверждения типа

наносится на шильдик на корпусе дефектоскопа методом наклейки и на титульный лист руководства по эксплуатации методом печати.

Комплектность

Таблица 3 - Комплектность дефектоскопов ультразвуковых УД4-86

№	Наименование и условное обозначение	Количество	Примечание
1	Электронный блок дефектоскопа с версией программного обеспечения «Базовая»	1 шт.
2	Версия программного обеспечения «Толщиномер»	1 экз.	Поставляется по отдельному заказу потребителя
3	Пьезоэлектрический преобразователь (ПЭП) Ill И-2,5-К12-004	1 шт.
4	Пьезоэлектрический преобразователь (ПЭП) П121-2,5-45-М-004	1 шт.
5	Пьезоэлектрический преобразователь (ПЭП) типа П112-2,5- 12/2-Т-004, Ш12-5-10/2-Т-004, П112-10-6/2-Т-004	*	При постав^5^^иХх\ програк^^огсмодесц^еди^д А «ТолщшишрЬ»,111ПНП.Д8ЙЙ«^^О й пДДОзу ndfow^W X/

КОПИЯ В Е Р Н А х fcli ио у п

ГЕН ДИРЕКТОР -^=5=^

ЧУГУРОВА А.А\Ж < ,

ьтжение таблицы 3

№	Наименование и условное обозначение	Количество	Примечание
6	Кабель соединительный (ПЭП/электронный блок)	2 шт.	При поставке ПЭП типа 11112 кабель конструктивно может входить в ПЭП
7	Кабель соединительный (ПК/электронный блок)	1 шт.
8	Кабель синхронизации	1 шт.	Поставляется по отдельному заказу потребителя
9	Устройство зарядное	1 шт.
10	Карта памяти (USB)	1 шт.	Поставляется по отдельному заказу потребителя
1 11	Ремень наручный	1 шт.
12	Аккумуляторный блок питания	1 шт.	В составе дефектоскопа
13	Головные телефоны	1 шт.	Поставляются по отдельному заказу потреби геля
14	Сумка для запасных частей и принадлежностей	1 шт.
15	Программное обеспечение для просмотра результатов контроля (версия «Базовая»)	1 экз.
16	Программное обеспечение для просмотра результатов контроля (версия «Толщиномер»)	1 экз.	При заказе версии программного обеспечения «Толщиномер»
17	Дефектоскоп ультразвуковой УД4-86. (версия «Базовая») Руководство по эксплуатации УД4-86.76005454.01.15 РЭ	1 экз.
18	Дефектоскоп ультразвуковой УД4-86. (версия «Толщиномер»), Руководство по эксплуатации УД4-86.76005454.01.15 РЭ	1 экз.	При заказе версии программного обеспечения «Толщиномер»
19	Паспорт дефектоскопа	1 экз.
20	Руководство пользователя программного обеспечения для просмотра результатов контроля (версия «Базовая»)	1 экз.
21	Руководство пользователя программного обеспечения для просмотра результатов контроля (версия «Толщиномер»)	1 экз.	При заказе версии программного обеспечения «Толщиномер»
22	«Дефектоскоп ультразвуковой УД4-86. Методика поверки»	1 экз.
23	Руководство по эксплуатации устройства зарядного _ _________	1 экз.	-------
