Дефектоскопы вихретоковые портативные Mentor EM
| Номер в ГРСИ РФ: | РБ 03 20 6483 18 |
|---|---|
| Раздел: | Средства неразрушающего контроля [20] |
| Категория: | Дефектоскопы |
| Производитель / заявитель: | "GE Inspection & Control Technologies (Shanghai) Co. Ltd", Китай |
|
Описание типа РБ 03 20 6483 18 [2018-05-07]
rb-03-20-6483-18_2018-05-07.pdf
|
Скачать |
Дефектоскопы вихретоковые портативные Mentor ЕМ (далее -дефектоскопы) предназначены для обнаружения поверхностных и подповерхностных дефектов типа нарушения сплошности материала в деталях и заготовках из стали, оценки глубины поверхностных дефектов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 20 6483 18 |
| Наименование | Дефектоскопы вихретоковые портативные Mentor EM |
| Год регистрации | 2018 |
| Номер сертификата | 11522 |
| Дата регистрации | 2018-01-30 |
| Срок действия | 2023-01-30 |
| Получатель сертификата | фирма "GE Inspection Technologies LP", Соединенные Штаты Америки (US) |
Производитель / Заявитель
фирма "GE Inspection Technologies LP"
Адрес: 50 Industrial Park Road Lewistown, PA 17044
Контакты: +17174471221 (tel) +17172422606 (fax)
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2775-2018. |
Поверители
Скачать
|
Описание типа РБ 03 20 6483 18 [2018-05-07]
rb-03-20-6483-18_2018-05-07.pdf
|
Скачать |
Описание типа
Назначение
Дефектоскопы вихретоковые портативные Mentor ЕМ (далее -дефектоскопы) предназначены для обнаружения поверхностных и подповерхностных дефектов типа нарушения сплошности материала в деталях и заготовках из стали, оценки глубины поверхностных дефектов.
Область применения - топливно-энергетические, нефтегазовые и нефтеперерабатывающие комплексы, машиностроительная, автомобильная, судостроительная и другие отрасли промышленности.
Описание
Принцип действия дефектоскопа основан на вихретоковом методе неразрушающего контроля. Вихретоковый преобразователь (далее - преобразователь) формирует электромагнитное поле и регистрирует изменения в результирующем электромагнитном поле, которые могут происходить при изменении положения преобразователя на объекте контроля. Если преобразователь находится над дефектом, результирующее электромагнитное поле изменяется, что вызывает соответствующее изменение амплитуды и фазы сигнала, принятого преобразователем. Принятый сигнал усиливается, оцифровывается и обрабатывается электронным блоком дефектоскопа. Результаты отображаются на экране дефектоскопа в виде сигналов на комплексной плоскости или временных разверток.
Конструктивно дефектоскоп состоит из электронного блока, модуля для подключения преобразователей (модели 106М3838) и вихретоковых преобразователей 120Р1А, 121Р1А, 123Р1, 350Р1А, 104Р4.
Управление дефектоскопом производится с помощью
сенсорного экрана,
расположенного на передней панели электронного блока с помощью предустановленной программы Phasec Mode версии не ниже 3.0. Встроенное программное обеспечение (идентификационное наименование - Mentor ЕМ 2.0.1), используемое в дефектоскопах, должно быть не ниже версии 2.0.J 00.006.
оступа с
т 1 из 5
Схема пломбировки дефектоскопов от несанкциони __
указанием места нанесения знака поверки приведена в прило^ниЖ/Ч-
Государственный реестр ^РЭДств измерений Республики Беларус
Дм документов
Общий вид дефектоскопов приведен на рисунке 1.

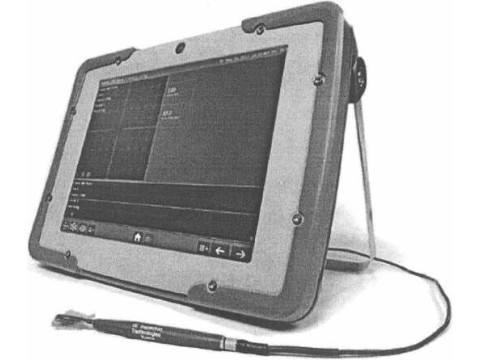

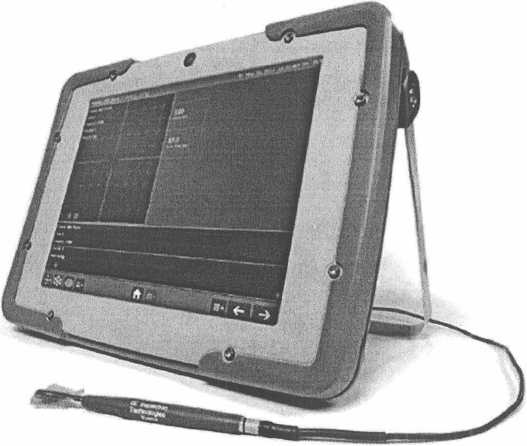

Рисунок 1 - Общий вид дефектоскопов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные метрологические и технические характеристики дефектоскопов приведены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики дефектоскопов
|
Наименование характеристики |
Значение характеристики |
|
Диапазон частот задающего генератора, кГц |
от 0,1 до 6000 |
|
Допускаемое отклонение частоты задающего генератора от номинального значения, %, не более |
±3 |
|
Выходное напряжение задающего генератора (размах), В |
0,5; 1; 2; 4; 8; 16 |
|
Допускаемое отклонение выходного напряжения задающего генератора (размах) от номинальных значений (для выходного напряжения задающего генератора 2 В, 4 В, 8 В, 16 В), % - в диапазоне частот от 0,1 до 1000 кГц; - в диапазоне частот от 10ОО до 6000 кГц |
±10 ±25 |
|
Допускаемое отклонение выходного напряжения задающего генератора (размах) от номинальных значений (для выходного напряжения задающего генератора 0,5 В, 1 В) в диапазоне частот от 0,1 до 6000 кГц, %, не более |
±40 |
|
Диапазон коэффициента усиления, дБ |
от 0 до 50 |
|
Допускаемая абсолютная погрешность коэффициента усиления, дБ, не более, в диапазоне: - от 1,0 до 20,0 дБ; - от 20,1 до 40,0 дБ; - от 40,1 до 50,0 дБ |
±1 ±2 ±3 |
|
Порог чувствительности, мм1)2), не более |
0,3 |
|
Допускаемая абсолютная погрешность установки порогового уровня автоматического сигнализатора дефектов для порога чувствительности, мм, не более1)2) |
0,2 |
|
Напряжение питания: - постоянного тока (аккумулятор), В - переменного тока (сетевой адаптер) с частотой 50 Гц |
12 от 100 до 240 |
|
Диапазон температур эксплуатации и хранения, °C |
от минус 20 до плюс 55 |
|
Масса, кг, не более |
3,0 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP65 |
|
Примечание: ^Оэрог чувствительности дефектоскопа на искусственных дефектах в образце с искусственными дефектами СОП-7.001.70 из комплекта образцов КСОП-70 номер Государственного реестра средств измерений Республики Беларусь (РБ 03 20 3766); ^Метрологические характеристики действительны для дефектоскопов с вихретоковыми преобразователями 120Р1А (200 кГц), 3|§Р1А (200 кГц), 104Р4 (200 кГц), 121Р1А (500 кГц), 123Р1 (350 кГц - 3 МГц) | |
Лист 3 из 5
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной документации (в правом верхнем углу) методом типографической печати.
Комплектность
В комплект поставки дефектоскопов входит:
1. Электронный блок с модулем 106М3838 1 шт.
2. Вихретоковые преобразователи в соответствии с заказом
3. Образец СОП-7.001.70 или комплект образцов СОП-2.001 и СОП-3.001 1 экз.
4. Руководство по эксплуатации 1 экз.
5. Зарядное устройство 1 шт.
6. Транспортировочный кейс 1 шт.
7. Методика поверки в соответствии с заказом
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы фирмы «GE Inspection Technologies LP», Соединенные Штаты Америки.
МРБ МП.2775-2018 «Дефектоскопы вихретоковые портативные Mentor ЕМ. Методика поверки».
Заключение
Дефектоскопы вихретоковые портативные Mentor ЕМ соответствуют требованиям технической документации фиРмы «GE Inspection Technologies LP», Соединенные Штаты Америки.
Дефектоскопы соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (Декларация соответствия № ТС № RU fl-US.AH46.B.66583 от 25.03.2014 действительна по 24.03.2019).
Межповерочный интервал не более 12 месяцев.
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
