Дефектоскопы ультразвуковые "УДС2М-35"
| Номер в ГРСИ РФ: | РБ 03 20 6504 18 |
|---|---|
| Раздел: | Средства неразрушающего контроля [20] |
| Категория: | Дефектоскопы |
| Производитель / заявитель: | НПП "РДМ" О.О.О., г. Кишинев, Республика Молдова |
|
Описание типа РБ 03 20 6504 18 [2018-06-14]
rb-03-20-6504-18_2018-06-14.pdf
|
Скачать |
Дефектоскоп может применяться так же для выявления аналогичных дефектов в конструкционных элементах грузоподъемных механизмов, а так же использоваться при контроле других объектов, на наличие в них аналогичных дефектов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 20 6504 18 |
| Наименование | Дефектоскопы ультразвуковые "УДС2М-35" |
| Год регистрации | 2018 |
| Номер сертификата | 11543 |
| Дата регистрации | 2018-01-30 |
| Срок действия | 2023-01-30 |
| Получатель сертификата | НПП "РДМ" О.О.О., г. Кишинев, Республика Молдова (MD) |
Производитель / Заявитель
НПП "РДМ" О.О.О.
Адрес: г. Кишинев, бул. Гагарина, 2
Контакты: (3732)57-98-04, 57-98-03 / 57-98-15
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по 35.00.00.00 РЭ (2016 г.). |
| Признание поверки | Периодическую поверку и поверку после ремонта проводить в объеме первичной поверки. |
Поверители
Скачать
|
Описание типа РБ 03 20 6504 18 [2018-06-14]
rb-03-20-6504-18_2018-06-14.pdf
|
Скачать |
Описание типа
Назначение
Дефектоскоп может применяться так же для выявления аналогичных дефектов в конструкционных элементах грузоподъемных механизмов, а так же использоваться при контроле других объектов, на наличие в них аналогичных дефектов.
ОПИСАНИЕ: Дефектоскоп сохраняет свои характеристики при контроле изделий, изготовленных из конструкционных марок сталей, со скоростью распространения ультразвуковых колебаний (УЗК) в диапазоне от 1000 до 10000 m/s, с затуханием УЗК на частоте 2,5 MHz до 0,3 dB/cm. Дефектоскоп осуществляет контроль материалов и изделий ручными прямыми и наклонными ультразвуковыми преобразователями (ПЭП) эхо-методом при контактном способе ввода УЗК. В дефектоскопе предусмотрена возможность сформировать до 200 настроек с параметрами для каждого режима контроля.
В электронном блоке предусмотрен режим Стоп-Кадр («заморозки» изображения на его индикаторе) с дальнейшей возможностью получения в этом режиме, пользуясь курсорами, информации об амплитудно-временных характеристиках любого из сигналов на экране дефектоскопа, превышающего по амплитуде пороговый уровень срабатывания
АСД.
\ ср \ре«.
Основные технические и метрологические характеристики представлены в таблице 1.
Таблица! 1
|
Наименование характеристики: |
Valoarea: |
|
1. Опорная условная чувствительность каналов дефектоскопии (Чп) для отражателя диаметром 6 mm в стандартном образце СО-ЗР при запрограммированной амплитуде импульсов возбуждения 90 V для наклонных и раздельно-совмещенных ПЭП и 45 V для прямых, dB: П121-2,5-45-РДМ-С (при расстоянии до центра отражателя 44 mm), не более П121-2,5-50-РДМ-С (при расстоянии до центра отражателя 44 mm), не более П121-2,5-65-РДМ-С (при расстоянии до центра отражателя 44 mm), не более П121-2,5-70-РДМ-С (при расстоянии до центра отражателя 15 mm), не более П112-2,5-РДМ-С (при расстоянии до центра отражателя 44 mm), не более |
25 30 36 38 20 |
|
2. Запас чувствительности по каналам эхо-метода, dB: с ПЭП П121-2,5-45, П121-2,5-50, не менее с ПЭП П121-2,5-65, ПЭП П 121-2,5-70, П112-2,5, не менее |
25 16 |
|
3. Мертвая зона дефектоскопа, по стандартному образцу СО-ЗР, mm: с ПЭП П121-2,5-65, ПЭП П121-2,5-70, П112-2,5, не более с ПЭП П121-2,5-45, П121-2,5-50, не более |
3 6 |
|
4. Предел допускаемого значения основной абсолютной погрешности определения координат отражателя, mm |
± (0,02H(L) + 2) |
|
5. Частоты возбуждения генератора импульсов, MHz |
(1,25+0,125); (2,5+0,25); (3,5+0,35); (5+0,5) |
Размах зондирующих импульсов: (45+10), (90+10) §i (160±10) V.
Количество периодов импульса возбуждения генератора от 1 до 8.
Задержка начала развёртки на экране индикатора должна устанавливаться в пределах от 0 до не менее 3000 ps.
Длительность развёртки должна устанавливаться в пределах от 8 до не менее 4000 ps.
Задержка строба зоны контроля 1 и строба зоны контроля 2 должна регулироваться в пределах от 0 до не менее 4000 ps с дискретностью установки 0,1 ps.
Длительность строба зоны контроля 1 и строба зоны контроля 2 должна устанавливаться в пределах от 4 до не менее 1000 ps с дискретностью установки 0,1 ps.
Электрическое питание дефектоскопа осуществляется от автономного источника питания постоянного тока - аккумуляторной батареи с напряжением в пределах от 8,7 до 12,6 V.
Электрическое питание зарядного устройства осуществляется от сети переменного тока 220 (-33,+22) V, с частотой 50 Hz. Напряжение (8,7+0,2) V является индикацией разряда батареи, при этом световой индикатор питания начинает мигать. При снижении напряжении на аккумуляторной батареи ниже (8,3+0,2) V происходит автоматическое выключение дефектоскопа.
Ток, потребляемый электронным блоком от автономного источника питания при напряжении 12.6 V, не более 0,55 А.
Время непрерывной работы дефектоскопа от свежезаряженной аккумуляторной батареи при температуре (25 ± 15) °C должно быть не менее 10 h.
Масса электронного блока со встроенной аккумуляторной батареей питания - не более 2,8 kg-
Габаритные размеры электронного блока - не более 250 mm х 240 mm х 90 mm.
ЗНАК УТВЕРЖДЕНИЯ ТИПА: наносится на руководстве по эксплуатации типографским способом и на корпусе дефектоскопа.

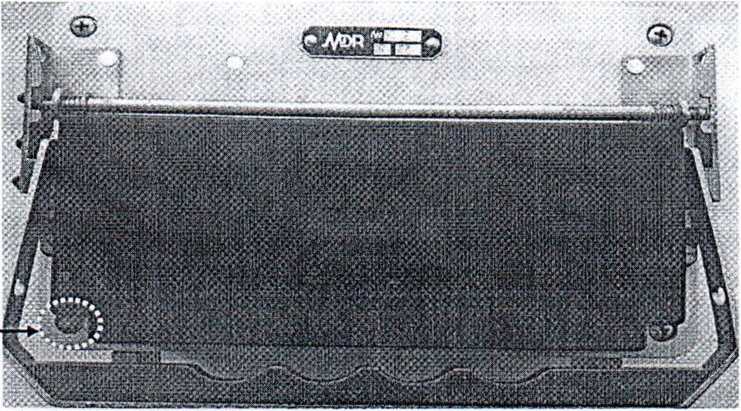

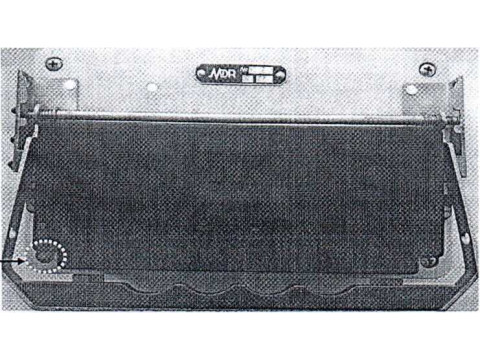

Рис.1 Место нанесения оттиска доверительного клейма
МЕТРОЛОГИЧЕСКАЯ ПОВЕРКА: Проводится в соответствии с NML 9-15:2013. Поверка (калибровка) при эксплуатации проводится согласно раздела «Методика поверки (калибровки)» Руководства по эксплуатации
При положительных результатах метрологической поверки:
- Наносится оттиск повсрительного клейма (рис.1, п.1).
Выдается свидетельство о метрологической поверки согласно RGML 12:2007.
- В случае отрицательных результатов метрологической поверки выдается бюллетень непригодности согласно RGML 12:2007.
Нормативные документы
ЗАКЛЮЧЕНИЕ: Дефектоскоп ультразвуковой УДС2М-35 соответствует требованиям ГОСТ 12997-84, ГОСТ 23667-85, NML 9-15:2013.
