Дефектоскопы сварных соединений АРМС-МГ4
| Номер в ГРСИ РФ: | РБ 03 20 6135 18 |
|---|---|
| Раздел: | Средства неразрушающего контроля [20] |
| Категория: | Дефектоскопы |
| Производитель / заявитель: | ООО «СКБ Стройприбор», г. Челябинск |
Дефектоскопы сварных соединений АРМС-МГ4 (далее - дефектоскопы) предназначены для измерений амплитуды ультразвукового сигнала при контроле качества сварных стыковых соединений арматуры в соответствии с ГОСТ 23858-79 и С'ГО 02495307-002-2008. Дефектоскопы могут быть использованы для контроля качества сварных стыковых соединений груб большого диаметра и листового проката зеркально теневым методом по ГОСТ 14782-86.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 20 6135 18 |
| Наименование | Дефектоскопы сварных соединений АРМС-МГ4 |
| Год регистрации | 2018 |
| Номер сертификата | 11876 |
| Дата регистрации | 2018-07-31 |
| Срок действия | 2022-07-10 |
| Получатель сертификата | ООО "СКБ Стройприбор", г. Челябинск, Российская Федерация (RU) |
Производитель / Заявитель
ООО "СКБ Стройприбор"
Адрес: ул. Калинина, 11-Г, 454084, г. Челябинск, info@stroypribor.ru
Контакты: тел./факс (351) 790-16-13, 790-16-85, 790-16-85, info@stroypribor.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по КБСП.427611.046 РЭ (раздел 4)(2012 г.). |
| Признание поверки | Первичная при выпуске из производства: Челябинский ЦСМ (аттестат аккредитации -№RA.RU.311503, шифр поверительного клейма-ГА)(НТК №10-16). |
Поверители
Скачать
|
Описание типа РБ 03 20 6135 18 [2017-02-10]
rb-03-20-6135-18_2017-02-10.pdf
|
Скачать | ||
|
Описание типа РБ 03 20 6135 18 [2018-09-07]
rb-03-20-6135-18_2018-09-07.pdf
|
Скачать |
Описание типа
Назначение
Дефектоскопы сварных соединений АРМС-МГ4 (далее - дефектоскопы) предназначены для измерений амплитуды ультразвукового сигнала при контроле качества сварных стыковых соединений арматуры в соответствии с ГОСТ 23858-79 и С'ГО 02495307-002-2008. Дефектоскопы могут быть использованы для контроля качества сварных стыковых соединений груб большого диаметра и листового проката зеркально теневым методом по ГОСТ 14782-86.
Описание
В основу работы дефектоскопа положено измерение амплизлды импульса ультразвуковых колебаний (далее УЗК) при прохождении через изделие. Принцип работы основан на измерении ослабления УЗК при наличии дефектов липа пор. рещин, раковин, непроваров, шлаковых включений в сварных соединениях.
Дефектоскоп является ультразвуковым переносным измерительным прибором неразрушающего контроля специального назначения. Использует теневой и зеркально-теневой метод контроля при работе с ультразвуковыми пьезо электрическими преобразователями (в дальнейшем НЭП), с номинальной частотой 2,5 МГц.
Для обеспечения акустического контакта между поверхностью ГГ)Г1 и поверхностью изделия используется специальная контактная смазка.
Конструктивно дефектоскопы состоят из электронного блока, пьезоэлектрических преобразователей ПЭП, механического устройства для крепления 1Г)П.
На лицевой панели электронного блока дефек госкопа размешен ЖК дисплей и клавиатура, состоящая из восьми кнопок: ПУСК. ВКЛ. РЕЖИМ, ВВОД, —. —. ' и 1
На верхней панели электронного блока расположены разъемы для подключения I Г.)11 В нижней части панели расположен разъем USB для связи с ПК.

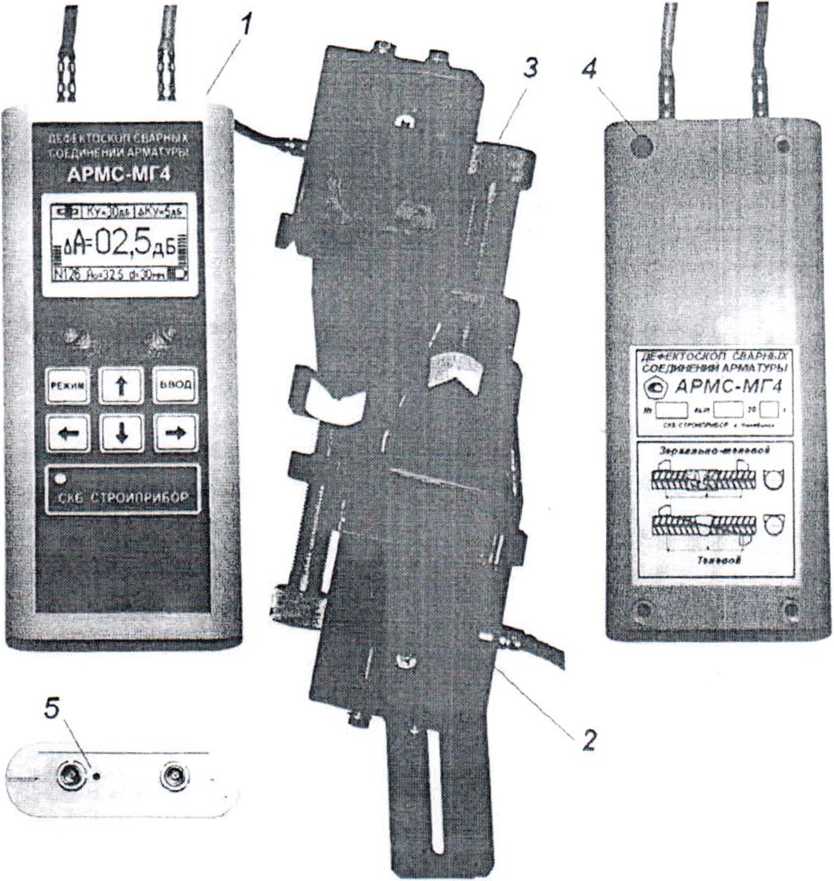

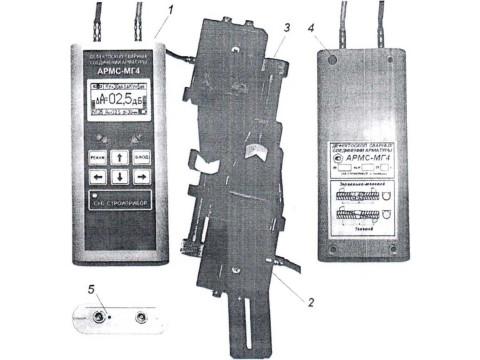

Внешний вид дефектоскопа показан на рисунке 1.
В.В. Гулуноз
1 - электронный блок
2 - пьезоэлектрический преобразователь (ПЭП)
3 - механическое устройство для крепления ПЭП
-4 - место пломбирования от несанкциони рован ного досту п а;
5 - метка разъема излучающего ПЭП
Рисунок 1 - Дефектоскоп сварных соединений арматуры АРМС-МГ4
Программное обеспечение
Дефектоскопы имеют программное обеспечение:
I) встроенное (микропрограмма контроллера прибора версии \ 1.01):
2) внешнее (программа «ПО НК» версии V 1.0.0.1 для персонального компьютера).
Встроенное программное обеспечение дефектоскопа разработано изготовителем специально для решения задач измерения амплитуды ультразвукового сигнала. Встроенное программное обеспечение идентифицируется по запросу пользователя через сервисное меню путем вывода на экран версии программного обеспечения. Конструктивно дефектоскопы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Внешнее программное обеспечение «ПО ПК» устанавливается на персональный компьютер под управлением операционной системы семейства Microsoft Windows и предназначено для счи тывания результатов измерений, сохраненных в памяти дефектоскопа
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица I
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения(контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Встроенное программное обеспечение |
AR.MS-M |
VI.01 |
5FF8 |
CRC16 |
Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение версии VI.01 является неотъемлемой частью прибора.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - С в соответствии с МИ 3286-2010.
Внешнее программное обеспечение «ПО ПК» предназначено для сбора, сохранения, удаления данных из памяти дефектоскопов и не используется при выполнении измерений амплитуды ультразвукового сигнала.
Технические характеристики
|
■”" ■' ■ ....... ■ - ' " — Наименование характеристик |
Значения |
|
Динамический диапазон приемного тракта дефектоскопа, дБ |
от 0 до 50 |
|
Границы линейности динамическою диапазона Amin. дБ Лтах, дБ |
15 45 |
|
Пределы допускаемой абсолютной погрешности измерения оз ношения амплитуд сигналов на входе приемника. дБ |
±1 |
|
Диапазон установки коэффициента усиления. дБ |
от 5 до 75 |
|
Lllai диапазона установки коэффициента усиления. дБ |
1:5; 10 |
|
Пределы допускаемой абсолютной погрешности установки коэффициента усиления. дБ |
±1 |
|
Частота зондирующего импульса, МГц |
2.5 ±0.13 |
|
Амплитуда зондирующего импульса по положительной или отрицательной составляющей при нагрузке 50 Ом. В. нс менее |
40 |
|
Цена единицы наименьшего разряда, дБ |
0.1 |
|
Максимальная чувствительность приемника дефектоскопа. мкВ. не более |
110 |
|
Номинальная частота максимума преобразования НЭП. МГц |
2.5 |
|
Отклонение частоты максимума преобразования от номинального значения. МГц. не более |
±0.2 |
|
11омииальное значение угла ввода 1 ГЭП. ...° |
65 |
|
Отклонение угла ввода от номинального значения. ...° | |
|
Габаритные размеры, длинахширинахвысота, не более: - электронного блока, мм - механического устройства с датчиками, мм |
175x78x25 300x100x80 |
|
Электропитание от встроенного аккумулятора, напряжение, В |
1 3,7 |
|
Потребляемая мощность в режиме измерения, Вт, не более |
_ °-5 |
|
Масса дефектоскопа, кг. не более 1 . _ ... .... |
2,0 ...... |
|
Средняя наработка на отказ, ч, не менее |
20000 |
|
. Средний срок службы, лет___________ |
10 |
Знак утверждении типа
наносится на титульный лист руководства по эксплуатации, в центре листа, типографским способом и на табличку, закрепленную на электронном блоке, фотохимическим способом
Комплектность
Электронный блок I шт.
Пьезоэлектрический преобразователь 11121-2,5-65 2 шт.
Механическое устройство для крепления ПЭП I шт.
Коаксиальный кабель 2 ни.
Протектор R = 12мм 2 шт.
Протектор R = 18мм 2 шг.
Протектор R = 22мм 2 шт.
Приспособление для контроля сварных швов листового проката 1 шт.
Приспособление «Скоба» 1 шт.
Контрольный обратен I шт.
Арматура с искусственным дефектом 1 шт
Зарядное устройство I шт
Кабель интерфейса USB I шт.
CD с программным обеспечением I шт.
Руководство по эксплуатации КБСП.427611.046 с методикой поверки I экз.
* поставляется по заказу
Поверка
осуществляется в соответствии с методикой поверки - раздел 4 «Дефектоскоп сварных соединений арматуры АРМС-МГ4. Руководство по эксплуатации» КБСП.427611.046 РЭ. утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в .мае 2012 г.
Основные средства измерений применяемые при поверке:
- синтезатор сигналов СС306. Диапазон частот ЮОГп - 16 МГц; максимальная амплитуда 1 В: диапазон амплитуд 0 - бОдБ; диапазон задержки импульсного сиг нала 0,005 -80000 мкс: диапазон длительности импульсного сигнала 0,005 320 мкс; частота
дискретизации 200 МГц; диапазоны чувствительности ± 50В. ± 150В. х 300В; диапазон развертки 0.2 20мкс.
- тестер ультразвуковой УЗТ-РДМ. Диапазон регулировки ослабления аттенюатора: 0 -96 дБ. Максимальная амплитуда выходного сигнала генератора: не менее 2,5 В. Пределы допускаемой абсолютной погрешности установки задержки радиоимпульсов (Dx) относительно синхроимпульсов: не более ±(0,01+0.001 Dx) мкс.
- контрольные образцы из комплекта КОУ-2. Контрольный образен №2: высота образца 59.0,3 мм. расстояние L любой шкалы от базовой (0°) не отличается от расчетного значения Lp более, чем на ±0.1 мм. где:
Ц = 44 tga - для шкалы от 0° до 70°; |.р = 15 tga - для шкалы от 60° до 80°.
Контрольный образец №3: диаметр 1 Ю.одз мм; высота 55.0.2 мм; смешение нулевой риски ±0,1 мм.
Скорость продольной ультразвуковой волны в образцах составляет (5900 г. 118) м 'с
Сведения о методах измерений
Методика измерений изложена в руководстве по эксплуатации дефектоскопов сварных соединений АРМС-МГ4 (КБСП.427611.046 РЭ).
Нормативные и дефектоскопам
технические документы,
I. ТУ 4276-O46-I25858I0-2012 Дефектоскопы сварных соединений арматуры АРМС-МГ4. Технические условия.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Другие Дефектоскопы
