Дефектоскопы ультразвуковые "УДС2-РДМ-23"
Номер в ГРСИ РФ: | РБ 03 20 6505 18 |
---|---|
Раздел: | Средства неразрушающего контроля [20] |
Категория: | Дефектоскопы |
Производитель / заявитель: | НПП "РДМ" О.О.О., г. Кишинев, Республика Молдова |
Описание типа РБ 03 20 6505 18 [2018-06-14]
rb-03-20-6505-18_2018-06-14.pdf
|
Скачать |

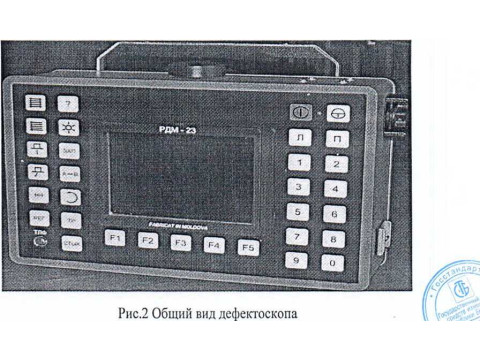

ОПИСАНИЕ: Дефектоскоп является переносной механизированной системой ультразвукового контроля с использованием эхо-метода (ЭМ) и зеркально-теневого метода (ЗТМ) при контактном способе ввода ультразвуковых колебаний (УЗК). Количество каналов возбуждения и приема УЗК, предусмотренных для работы с пьезоэлектрическими преобразователями (ПЭП), - 3.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 20 6505 18 |
Наименование | Дефектоскопы ультразвуковые "УДС2-РДМ-23" |
Год регистрации | 2018 |
Номер сертификата | 11544 |
Дата регистрации | 2018-01-30 |
Срок действия | 2023-01-30 |
Получатель сертификата | НПП "РДМ" О.О.О., г. Кишинев, Республика Молдова (MD) |
Производитель / Заявитель
НПП "РДМ" О.О.О.
Адрес: г. Кишинев, бул. Гагарина, 2
Контакты: (3732)57-98-04, 57-98-03 / 57-98-15
Поверка
Межповерочный интервал / Периодичность поверки | 12 мес. |
Методика поверки | Поверка проводится по РЭ (в редакции 11.11.11.2013)(2013 г.). |
Признание поверки | Периодическая поверка и поверка после ремонта проводится в объеме первичной поверки. |
Поверители
Скачать
Описание типа РБ 03 20 6505 18 [2018-06-14]
rb-03-20-6505-18_2018-06-14.pdf
|
Скачать |
Описание типа
Назначение

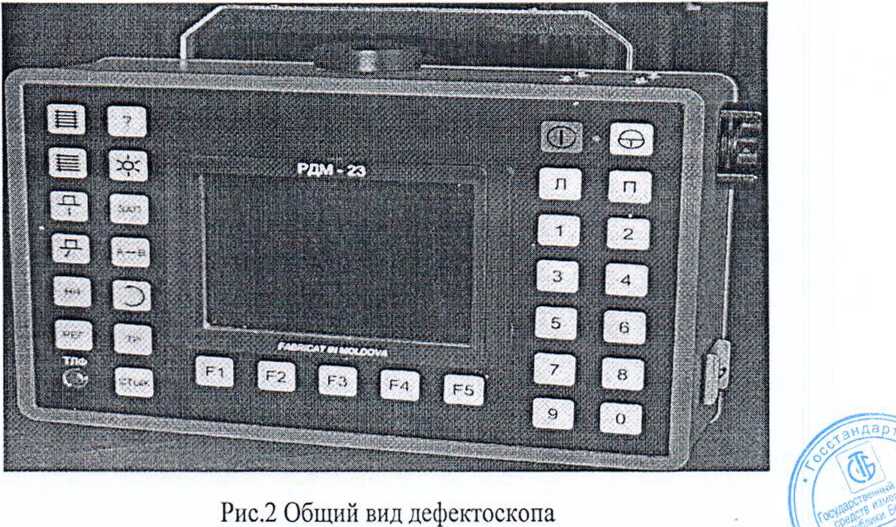

ОПИСАНИЕ: Дефектоскоп является переносной механизированной системой ультразвукового контроля с использованием эхо-метода (ЭМ) и зеркально-теневого метода (ЗТМ) при контактном способе ввода ультразвуковых колебаний (УЗК). Количество каналов возбуждения и приема УЗК, предусмотренных для работы с пьезоэлектрическими преобразователями (ПЭП), - 3.
Основные технические и метрологические характеристики:
Опорный уровень чувствительности каналов эхо-метода работающих по совмещённой (таблица 1), раздельной (таблица 2) схеме прозвучивания с резонаторами, установленными в БП, и ручными ПЭП при выявлении на пороговом уровне индикации опорного отражателя в виде отверстия диаметром 6 мм или углового отражателя в стандартном образце СО-ЗР и образце №2 из комплекта КОУ-2, соответствует значениям, приведенным в таблице 3.
Таблица 1
Канал |
Обозначение резонаторов |
Номинальный угол ввода, градус |
Опорный уровень чувствительности, дБ, не более |
Глубина расположения отражателя, мм | |
1 |
РПРС2 |
0 |
18 |
44 | |
4/5 |
РП42/42 |
42 |
18/18 |
44 | |
3/6/8/9 |
РП65/65х84 |
65 |
30/30 |
Х/ИЙГ Ж'* | |
3/6/8/9 |
РП55/55х68 |
55 |
28/28 |
// / 44® II 1 | |
И 1 ' ,1 \\ /. |
Канал |
Обозначение резонаторов |
Номинальный угол ввода, градус |
Опорный уровень чувствительности, дБ, не более |
Глубина расположения отражателя, мм |
2/7 |
РП70 / РП70/70 |
70/70 |
27/27 |
15 |
13/16/18/19 |
РП55/55х68 / РП4х70 |
55/70 |
27/27/27/27 |
29 |
13/16/18/19 |
РП65/65х84 / РП4х65 |
65/65 |
35 / 35 / 35 / 35 |
29 |
13/16/18/19 |
РП55/55х68 / РП4х58 |
55/58 |
20/20/20/20 |
29 |
Таблица 3
Обозначение ПЭП |
Номинальный угол ввода, градус |
Опорный уровень чувствительности, дБ, не более |
Глубина расположения отражателя, мм |
ПЭП П112-2,5-12-РДМ-Р |
0 |
18 |
44 |
ПЭП П121-2,5-42-РДМ-Р |
42 |
15 |
44 |
ПЭП П121-2,5-50-РДМ-Р |
50 |
24 |
44 |
ПЭП П121-2,5-55-РДМ-Р |
55 |
26 |
44 |
ПЭП П121-2,5-65-РДМ-Р |
65 |
32 |
44 |
ПЭП П121-2,5-70-РДМ-Р |
70 |
20 |
15 |
ПЭП П122-2,5-70-РДМ |
70 |
25 |
15 |
ПЭП П122-2,5-55/70-П(Л)-РДМ |
55/70 |
27 |
29 |
ПЭП П122-2,5-65/65-П(Л)-РДМ |
65/65 |
35 |
29 |
Остальные метрологические и технические характеристики указаны в таблице 4.
Таблица 4
Наименование характеристики |
Значение |
1 |
2 |
1. Запас чувствительности по каналам эхо-метода: - с ПЭП П121-2,5-42, П121-2,5-50, П121-2,5-55 - не менее, dB; - с ПЭП П121-2,5-65, П121-2,5-70, П112-2,5 - не менее, dB |
25 16 |
2. Мертвая зона дефектоскопа, по стандартному образцу СО-ЗР: - с ПЭП П121-2,5-65, П121-2,5-70, П112-2,5 - не более, mm; с ПЭП П121 -2,5-42, П121 -2,5-50, П121 -2,5-55 - не более, mm |
3 6 |
3. Условная чувствительность по каналам ЗТМ с ПЭП П112-2,5 и резонатором РП PC 2 для донного сигнала, полученного в стандартном образце СО-ЗР на расстоянии 66 ps от точки ввода УЗК, устанавливается в пределах. dB: - с дискретностью, dB |
от 20 до 4 1 |
4. Диапазон зоны контроля с ПЭП П121-2,5-42 по прямому лучу от точки ввода УЗК: - минимальное значение нижней границы - не более, ps; - максимальное значение верхней границы - не менее, ps |
w ® 4 л |
5. Пределы допускаемого значения основной абсолютной погрешности измерения координат залегания отражателя, mm |
±(0,02H(L)+ 1),гдеН (mm) - глубина залегания отражателя, L (mm) -расстояние от точки ввода до отражателя |
6. Диапазон измерения коэффициента выявляемое™ дефекта эхо-методом для эхо-сигналов, превышающих пороговый уровень, dB |
от минус Ку до плюс {70 - (Кп + Ку)}, где Ку (dB) -установленная условная чувствительность контроля в канале, Кп (dB) - опорный уровень чувствительности |
7. Пределы допускаемого значения основной погрешности измерения коэффициента выявляемое™ дефекта эхо-методом, dB |
не более (1 + 0,05Кд), где Кд (dB) - измеренное значение коэффициента выявляемое™ дефекта |
8. Диапазон измерения относительной амплитуды эхо-сигнала относительно порогового уровня индикации, dB. |
от нуля до (70 - Кп), где Кп (dB) - опорный уровень чувствительности |
9. Пределы допускаемого значения основной погрешности измерения относительной амплитуды эхо-сигнала относительно порогового уровня индикации, dB. |
±(1 + 0,03AN), где AN (dB) - измеренное значение амплитуды эхо-сигнала |
10. Диапазон калиброванной регулировки усиления эхо-сигналов, dB |
от 0 до 70 |
11. Дискретность регулировки усиления эхо-сигналов, dB |
1 |
12. Нестабильность порогового уровня индикации при изменении амплитуды входного сигнала, не более, dB |
±0,5 |
13. Основная абсолютная погрешность измерения расстояния по сигнальным меткам датчика пути, не более, mm |
±(0,01S+ 1), где S-измеренное значение расстояния |
14. Рабочая частота каналов сплошного контроля, MHz |
2,5 ± 0,25 |
15. Электрическое питание дефектоскопа осуществляется постоянным током напряжением, V |
от 10,4 до 13,8 |
16. Ток, потребляемый дефектоскопом, не более, А |
1,6 |
17. Время установления рабочего режима, не более, мин |
5 |
18. Время непрерывной работы дефектоскопа от полностью заряженной аккумуляторной батареи при температуре (25 ± 15) °C, не менее, h |
10 |
19. Масса дефектоскопа в рабочем состоянии без технологической жидкости, не более, kg. Масса ручного ПЭП с рабочей частотой 2,5 MHz: - для типов П121, не более, kg; - для типов П122 и П112, не более, kg |
65 0,1 0,25 |
20. Габаритные размеры дефектоскопа: - в рабочем состоянии, не более, mm; - в сложенном для транспортировки состоянии, не более, mm |
1860х 850х 1200 1300 x 760x 520 |
21. Показатели надежности: - средняя наработка на отказ ПЭП и резонатора, установленного в БП, при параметре шероховатости поверхности контролируемого рельса Rz < 20 ps, при скорости сканирования 0,5 m/s, не менее, h; - средний срок службы дефектоскопа, не менее, лет |
1000 10 |
ЗНАК УТВЕРЖДЕНИЯ ТИПА: наносится на маркировочной табличке и на руководстве по эксплуатации типографским способом (рис.1, п.2).
МЕТРОЛОГИЧЕСКАЯ ПОВЕРКА: Проводится в соответствии с NML 9-16:2013;
Поверка (калибровка) при эксплуатации проводится согласно раздела «Методика поверки (калибровки)» Руководства по эксплуатации___

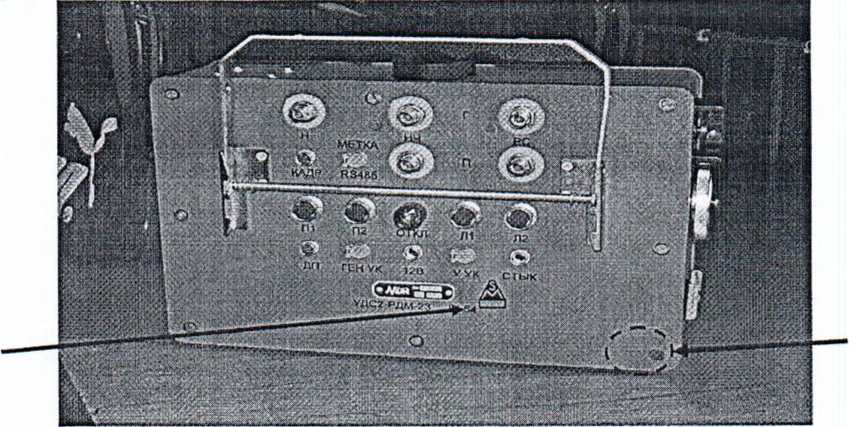

Рис. 1 Место нанесения оттиска поверительного клейма и знака утверждения типа.


При положительных результатах метрологической поверки:
Наносится оттиск поверитсльного клейма (рис. 1, п. 1).
- Выдается свидетельство о метрологической поверки согласно RGML 12:2007.
В случае отрицательных результатов метрологической поверки выдается бюллетень непригодности согласно RGML 12:2007.
Нормативные документы
ЗАКЛЮЧЕНИЕ: Дефектоскоп ультразвуковой УДС2-РДМ-23 соответствует требованиям ГОСТ 12997-84, ГОСТ 23667-85, NML 9-16:2013, ГОСТ 26266-90.
