Дефектоскопы ультразвуковые УД4-76
| Номер в ГРСИ РФ: | РБ 03 20 6479 17 |
|---|---|
| Раздел: | Средства неразрушающего контроля [20] |
| Категория: | Дефектоскопы |
| Производитель / заявитель: | ООО "НПП "ПРОМПРИБОР", г. Москва |
|
Описание типа РБ 03 20 6479 17 [2018-03-06]
rb-03-20-6479-17_2018-03-06.pdf
|
Скачать |
Дефектоскопы ультразвуковые УД4-76 предназначены для:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 20 6479 17 |
| Наименование | Дефектоскопы ультразвуковые УД4-76 |
| Год регистрации | 2017 |
| Номер сертификата | 11499 |
| Дата регистрации | 2017-12-20 |
| Срок действия | 2021-08-18 |
| Получатель сертификата | ООО "НПП "ПРОМПРИБОР", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "НПП "ПРОМПРИБОР"
Адрес: 107023, г. Москва, Измайловский вал, д. 30
Контакты: (495) 580-37-77; www.ndtprompribor.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по УД4-76.76005454.04.01.06РЭ. |
| Признание поверки | Первичная при выпуске из производства: ВНИИМС (аттестат аккредитации - №RA.RU.311493, шифр поверительного клейма - М)(НТК №12-17). |
Поверители
Скачать
|
Описание типа РБ 03 20 6479 17 [2018-03-06]
rb-03-20-6479-17_2018-03-06.pdf
|
Скачать |
Описание типа
Назначение
Дефектоскопы ультразвуковые УД4-76 предназначены для:
- ручного неразрушающего контроля на наличие дефектов типа нарушения сплошности и однородности материалов готовых изделий, полуфабрикатов и сварных (паяных) соединений;
- измерений глубины и координат залегания дефектов;
- измерений толщины изделий при одностороннем доступе к. ним;
- измерений отношений амплитуд сигналов, отраженных от дефектов;
- измерений эквивалентных размеров дефектов;
- оценки скорости распространения ультразвуковых колебаний (УЗК) в различных материалах.
Описание
Принцип действия дефектоскопов основан на способности УЗК, возбуждаемых пьезоэлектрическими преобразователями, распространяться в контролируемом изделии и отражаться от границ внутренних дефектов и материалов с различной скоростью и затуханием ультразвука. Отраженные от дефектов или неоднородностей контролируемого изделия УЗК воспринимаются пьезоэлектрическими преобразователями, усиливаются, преобразуются в цифровой код, обрабатываются компьютером и выдаются на дисплей. Отображение сигналов на дисплее осуществляется в виде развертки типа А (A-Скан) и типа Б (Б-Скан). На дисплее также отображаются настройка дефектоскопов, измеренные параметры и состояние источника питания.
Дефектоскоп состоит из электронного блока и связанного с ним кабелем преобразователя.

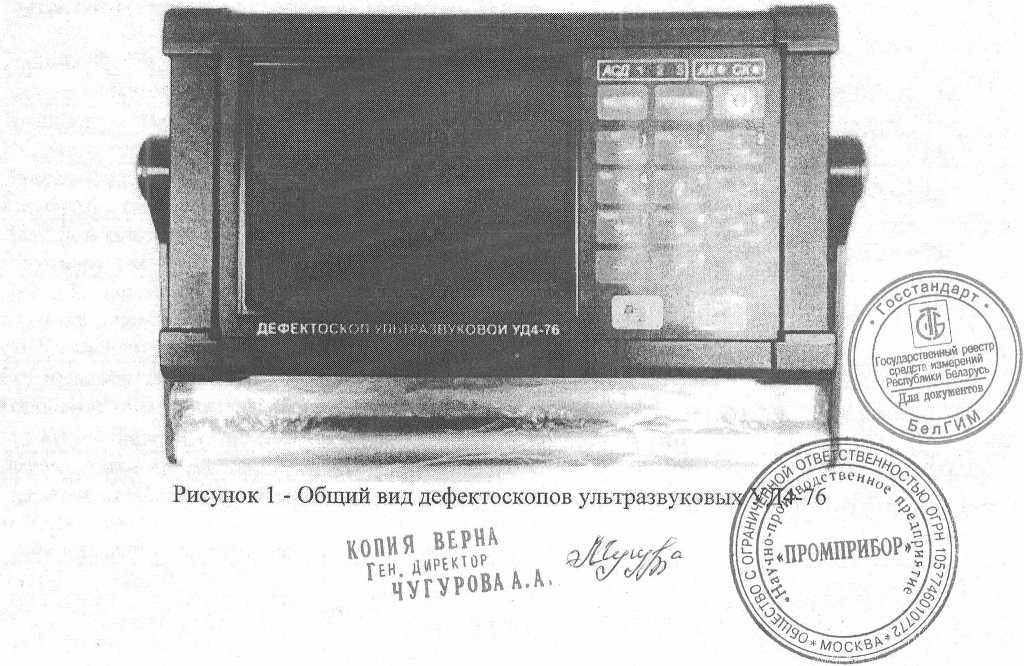

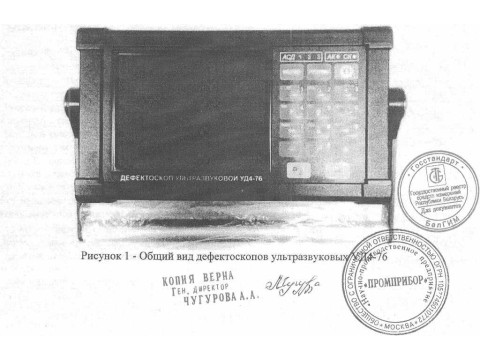

Внешний вид дефектоскопов ультразвуковых УД4-76 представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Дефектоскопы имеют в своем составе программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
UD4 |
|
Номер версии (идентификационный номер) ПО |
не ниже 4.0 |
Программное обеспечение встроено в электронный блок и осуществляет функции индикации и управления. Конструкция дефектоскопов исключает возможность несанкционированного влияния на ПО дефектоскопов и измерительную информацию.
Защита программного обеспечения дефектоскопов соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические и технические характеристики
|
Диапазон частот УЗК, МГц |
от 0,4 до 15,0 |
|
Диапазон установки коэффициента усиления приемного тракта, дБ |
от Одо 100 |
|
Диапазон установки скорости распространения УЗК, м/с |
от 1000 до 15000 |
|
Диапазон установки угла ввода УЗК пьезоэлектрического преобразователя,...° |
от 0 до 90 |
|
Диапазон измерений глубины и координат залегания дефектов (по стали), мм |
от 1 до 6000 |
|
Пределы допускаемой основной абсолютной.погрешности измерения глубины залегания дефекта, мм где Н- численное значение измеренной глубины залегания дефекта, мм |
+(0,1 + 0,005 Н) |
|
Пределы допускаемой основной абсолютной погрешности измерений координат залегания дефектов, мм где X, Y - численные значения измеренных координат дефекта, мм |
±(0,2 + 0,01Х), ±(0,2 + 0,01Y) |
|
Диапазон измерений толщины, мм ....._ | |
|
Пределы допускаемой основной абсолютной ТОЛЩИНЫ, мм ДИРЕК'^У WW йСХЛ | где h- численное значение измеренной толщивд Yflr3 1 |
/|^(0,l+0,005№V ё|ЙР0МПРИБ0Р»1)1'! -Ла=--------— .» hn,' |
Продолжение таблицы 2
|
Диапазон измерений эквивалентного диаметра отражателя, мм |
от 1 до 20 |
|
Диапазон измерений эквивалентной площади отражателя, мм2 |
от 0,8 до 314 |
|
Пределы допускаемой относительной погрешности измерений эквивалентной площади и эквивалентного диаметра отражателя, % |
±15 |
|
Диапазон измерений отношения амплитуд УЗК сигналов, дБ |
от 20 до 80 |
|
Пределы допускаемой основной абсолютной погрешности при измерении отношения амплитуд сигналов, дБ где N - величина измеренного отношения амплитуд сигналов, дБ |
±(0,2+0,03-N) |
|
Максимальная мощность, потребляемая дефектоскопом от сети переменного тока, не более, ВА |
20 |
|
Габаритные размеры, не более, мм |
247x147x80 |
|
Масса, не более, кг |
3,5 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским методом и на корпус дефектоскопа методом лазерной гравировки.
Комплектность
Таблица 3 - Комплектность средства измерений
|
№ п/п |
Наименование и условное обозначение |
Кол-во |
|
1 |
Электронный блок дефектоскопа ультразвукового УД4-76 |
1 шт. |
|
2 |
Пьезоэлектрические преобразователи (типы по требованию) |
6 шт.1 |
|
3 |
Кабель соединительный (ПЭП/электронный блок) |
3 шт.2 |
|
4 |
Кабель соединительный (ПЭВМ/электронный блок) |
1 шт.3 |
|
5 |
Кабель синхронизации |
1 шт.3 |
|
6 |
Устройство зарядное АЗУ-2М |
1 шт. |
|
7 |
Аккумуляторный блок питания |
1 шт. |
|
8 |
Сетевой блок питания БП-2 |
1 шт.3 |
|
9 |
Программное обеспечение для обработки результатов контроля на ПЭВМ |
1 комплект3 |
|
10 |
Руководство по эксплуатации УД4-76.76005454.04.01.06РЭ |
1 экз |
|
11 |
Руководство по эксплуатации АЗУ-2М.23535778.002 РЭ |
1 экз |
|
12 |
Чехол для электронного блока дефектоскопа УД4-76 |
1 шт. |
|
13 |
Кейс для запасных частей и принадлежностей |
1 шт. |
|
Примечания: ! По заказу потребителя из прилагаемой номенклатуры ПЭП, приведенной в приложении Б руководства по эксплуатации. 2 При поставке преобразователей типа П112 кабель конструктивно может входить в ПЭП. 3 Поставляется по отдельному заказу потребителя. | ||
Поверка
осуществляется в соответствии с разделом 14 «Методика поверки» руководства по эксплуатации УД4-76.76005454.04.01.06 РЭ на дефектоскопы ультразвуковы
5*ПРОМПРЙьОР»
” -’«Ик
согласованным с ГЦИ СИ ФГУП «ВНИИМС» в сентябре 20
КОПИ
ГЕН.
ч
Основные средства поверки:
- осциллограф универсальный С1-99 (регистрационный номер в Федеральном информационном фонде № 8801-88);
- прибор для поверки ультразвуковых дефектоскопов - тестер ультразвуковой МХ01-УЗТ.-1 (регистрационный номер в Федеральном информационном фонде № 28971-05);
- комплект образцов ультразвуковых КОУ-2 (регистрационный номер в Федеральном информационном фонде 6612-99);
- комплект ультразвуковых мер толщины КМТ176М-1 (регистрационный номер в Федеральном информационном фонде № 6578-78).
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационной документации.
Нормативные документы
ТУ 4276-476-76005454-2006 «Дефектоскоп ультразвуковой УД4-76. Технические условия».
Другие Дефектоскопы
