Дефектоскопы вихретоковые ВД 3-81

Назначение

Дефектоскоп вихретоковый ВД 3-81 (далее по тексту - дефектоскоп) предназначен для ручного контроля вихретоковым методом на на*шчие поверхностных и подповерхностных дефектов типа нарушения сплошности материала по пороговому уровню чувствительности* который устанявливается пользователем*

Описание

Принцип работы дефектоскопа основан на анализе взаимодействия ваешиего электромагнитного поля, создаваемого вихретоковым преобразователем: (ВТП), с электромагнитным ио тем вихревых «оков, наводимых н ооьикте контроля этим полем.

Дефектоскоп обеспечивает возможность подключения сканера вихретокового ротационного и ручного датчика пути, а также ВТП следующего типа:

- диффереициальный:

- дифференциальный, включенный по схеме моста;

- дифференциальный, трансформаторного типа* с заземлённой средней точкой;

- дифференциальный, трансформаторного типа;

- абсолютный (параметрический);

- абсолютный, трансформаторного типа,

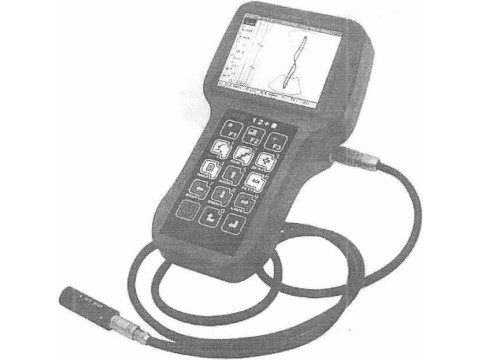

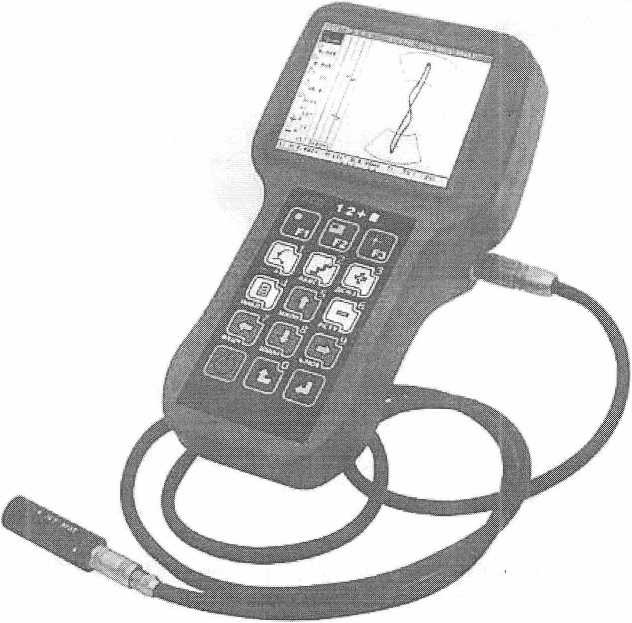

Рисунок 1 - Внешний вид дефектоскопа вихретокового ВД 3-81

КОПИЯ ВЕРНА

[ЕН ДИРЕКТОР

ЧУГУРОВА А.А.

Программное обеспечение

Дефектоскоп имеет программное обеспечение «VD3.bin» (ПО) со следующими идентификационными данными:

Таблица 1

Метрологически значимая часть ПО прошита во внутренней памяти дефектоскопа и защищена кодом производителя. При работе с дефектоскопом пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные, Вследствие этого ПО не оказывает влияния на метрологические характеристики дефектоскопа. Зашита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

На рисунке 2 показано место пломбировки корпуса дефектоскопа для предотвращения несанкционированного доступа.

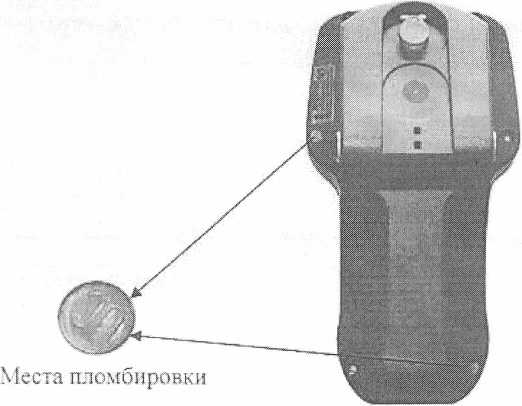

Рисунок 2 - Места пломбировки корпуса дефектоскопа

Метрологические и технические характеристики 7 гои на 2 ________________________________________,

Порог чувствительности на искусственных дефектах типа “пропил’*, мм:

протяженность, ■ глубина, ширина itpc.uxhj допускаемого отклонения установки оператором пороговой

i глубины контролируемых дефектов в диапазоне от 0,2 до 3,0 мм, мм

< Диапазон рабочей частоты_____

2,0

0,1

0.1

±0,1

от 50 Гц

документов

Государственный реестр средств измерений Республики Беларусь

Ус. швия эксплуатации:

- темпера гура окружающего воздуха от минус 10 до плюс 40 еС

; - относительная влажность воздуха при температуре 25 *С не более 93 %

Знак утверждения типа

Знак утверждения тина наносится на титульный лист руководства по эксплуатации типографским методом и на корпус дефектоскопа в виде пленочного шильдика.

Комплектное! ь средства измерений

I аблица 3

* Номенклатура и количество - в соответствии с заказом Тип в соответствии с заказом

*** Поставляется по отдельному заказу потребителя

Поверка

осуществляется в соответствии с разделом 11 «Методика поверки» руководства по эксплуатации БД 3-81.76005454.01.11 РЭ «Дефектоскоп вихретоковый ВДЗ-81, утвержденным ГЦИ СИ ФГУП «ВНИИМС» в январе 2012 г. и включенным в комплект поставки.

Основные средства поверки: комплект мер моделей дефектов для вихретоковой дефектоскопии КМД-2353 (регистрационный номер Государственного реестра 48016-11); осциллограф цифровой запоминающий TDS 2024 (регистрационный номер Государственного реестра 30565-05).

Снедения о методиках (методах) измерений

Сведения о методах измерений приведены в руководстве по эксплуатации ВД 3-81.76005454.01.11 РЭ «Дефектоскоп вихретоковый ВД 3-81».

Норма! ивпые п технические документы

Технические условия «Дефектоскоп вихретоковый ВДЗ-81 ТУ 4276-030-76005454-

Рекомендациц но областям применения в сфере государственного регулирования обеспечения единства измерений

(Осуществление работ по оценке соответствия промышленной продукции и продукции ;:р> гих видов, а также иных объектов установленным законодательством Российской Федерации обямтельны.м гребоваииям.

И и <л naif I ель

.   .-та?. • с ограниченной ответственностью "Научно-производственное предприятие

ПРОМ ПР! 1БОР"! ООО "НПП ’ПРОМПРИБОР")

.х..г-,с   ”*.S.: .Москва. Орликов переулок. 6

Д та-. -°? > 5хи-3~:-Т1

-■ "" n2:p.->>mrnbojHu

■'••п4tnrompribor.ru

I к и ы т а тс л ь н ы и 11 е н тр

1 .таге таенный цен гр испытаний средств измерений ГЦИ СИ ФГУП «ВНИИМС», г.Москва Аттестат аккредитации № 30004-08 от 27.06.2008г.

-Агата : ■ 9361.1 .Москва, ул.Озерная, д.46

’ та : та::-49? I 437-55-77 / 437-56-66.

д-тата t ffce.Avniim.4.ni. адрес в Интернете: www.vniims.ro
