Аппаратура геодезическая спутниковая "EFT M3 GNSS"
| Номер в ГРСИ РФ: | РБ 03 01 6431 17 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | ООО "Эффективные технологии Центр", г. Москв |
|
Описание типа РБ 03 01 6431 17 [2018-02-19]
rb-03-01-6431-17_2018-02-19.pdf
|
Скачать |
Аппаратура геодезическая спутниковая «EFT М3 GNSS» (далее - приемники) предназначена для определения координат и измерений длин базисов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 6431 17 |
| Наименование | Аппаратура геодезическая спутниковая "EFT M3 GNSS" |
| Год регистрации | 2017 |
| Номер сертификата | 11388 |
| Дата регистрации | 2017-10-31 |
| Срок действия | 2021-12-21 |
| Получатель сертификата | ООО "Эффективные технологии", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "Эффективные технологии"
Адрес: 129515, г. Москва, ул. Академика Королева, д. 13, стр.1
Контакты: Тел./факс: (495) 221-76-40, (495) 221-76-40
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ТКП 8.4-2009. |
Поверители
Скачать
|
Описание типа РБ 03 01 6431 17 [2018-02-19]
rb-03-01-6431-17_2018-02-19.pdf
|
Скачать |
Описание типа
Назначение
Аппаратура геодезическая спутниковая «EFT М3 GNSS» (далее - приемники) предназначена для определения координат и измерений длин базисов.
Описание
Приемник представляет собой изделие в едином корпусе - моноблок, в состав которого включены спутниковая геодезическая антенна и приемник спутниковых сигналов.
На боковой части корпуса приемника расположена панель управления, которая включает в себя три свето-индикатора: индикатор статуса спутников, индикатор питания, индикатор приема/передачи поправок и статуса записи данных, и одну функциональную клавишу. Также на другой боковой стороне корпуса расположен аккумуляторный отсек.
В нижней части корпуса приемника расположены интерфейсные порты: miniUSB и LEMO порт с пятиштырьковым разъемом, оба порта предназначены для подключения внешнего источника питания и ввода/вывода различной информации. На интерфейсных портах предусмотрены резиновые заглушки.
Принцип действия приемника основан на получении данных от спутников глобальных навигационных систем и их последующей обработке.
Приемник обладает следующими возможностями:
- одновременное использование спутников навигационных систем ГЛОНАСС, GPS, BEIDOU, GALILEO, QZSS, а также спутников систем функциональных дополнений: WAAS, EGNOS, MSAS;
- использование технологий подавления многолучевости.
Внешний вид приемника с указанием места пломбировки от несанкционированного доступа и места нанесения знака утверждения типа приведен на рисунке 1.

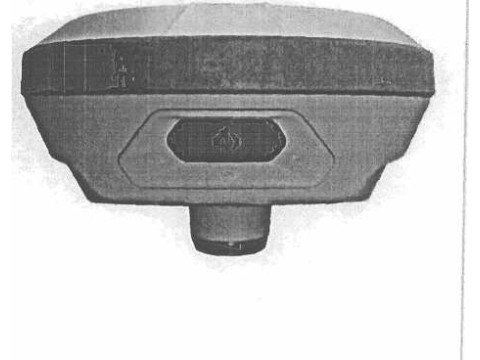

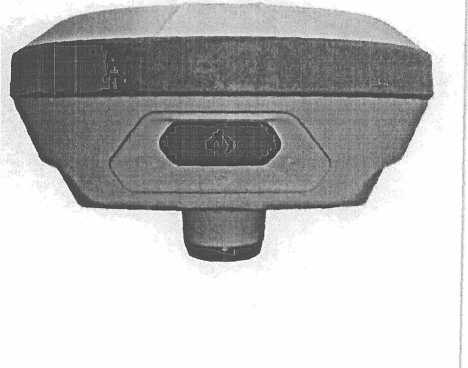

Рисунок 1 - Внешний вид приемника со стороны передней панели
а - место пломбировки
б - место нанесения наклейки со знаком утверждения типа (нижняя панель)

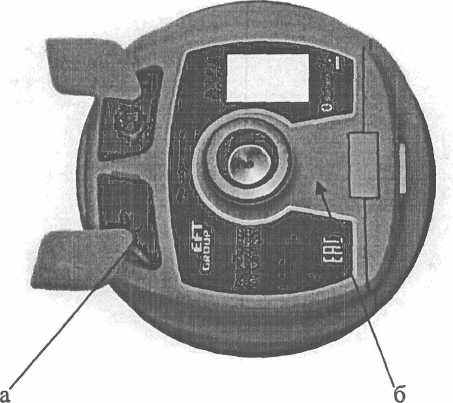

Рисунок 2 - Внешний вид приемника со стороны задней панели
Программное обеспечение
Приемники поставляются со встроенным программным обеспечением (далее - ПО) «M3-Vll_118.htb», ПО контроллера «EFT Field Survey», «EFT Seismic», «Carlson SurvCE», а также ПО «HGO» и «EFT Post Processing», устанавливаемое на персональный компьютер. Данное ПО позволяет обеспечивать взаимодействие модулей приемника, настройку и управление рабочим процессом, хранение и передачу результатов измерений, а также постобработку измеренных данных.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационное данные (признаки) |
Значение | |||||
|
Идентификационное наименование ПО |
МЗ-Vll_118. htb |
EFT Field Survey |
EFT Seismic |
Carlson SurvCE |
HGO |
EFT Post Processing |
|
Номер версии (идентификационный номер ПО), не ниже |
1.1 |
1.0.2 |
1.0.1 |
5.0 |
1.0.13 |
1.0.15 |
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
- |
- |
Метрологически значимая часть ПО приемников и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Количество каналов |
220 |
|
Принимаемые сигналы |
ГЛОНАСС: L1,L2,L3; GPS: LI, L2, L2C, L5; GALILEO: El, E5a, E5b, E5AltBOC; BEIDOU: Bl, B2; SBAS:L1,L5; QZSS:L1,L2C, L5 |
|
Режим «Автономный» Границы допускаемой абсолютной погрешности измерений координат (при доверительной вероятности 0,997)*, мм: - в плане - по высоте |
±3600 ±4500 |
|
Режимы «Статика» и «Быстрая статика» Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,997)*, мм: - в плане - по высоте (диапазон длин базисов от 0,07 до 50 км) |
±3(2,5 + 0,5 10‘6D) ±3(5 + 0,5-10‘6D), здесь и далее D - измеренная длина базиса в миллиметрах |
|
Наименование характеристики |
Значение характеристики |
|
Режимы «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)» Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,997)*, мм: - в плане - по высоте (диапазон длин базисов от 0,07 до 50 км) |
±3(8 + 1-10'6D) ±3(15 + 1-10'6 D) |
|
Режим «Дифференциальные кодовые измерения» Границы допускаемой абсолютной погрешности измерений координат (при доверительной вероятности 0,997)*, мм: - в плане - по высоте (диапазон работы режима от 0,07 до 200 км) |
±750 ±1500 |
|
Напряжение питания постоянного тока: - внутренняя аккумуляторная батарея, В - внешний источник miniUSB, В - внешний источник LEMO порт, В |
3,7 от 4,2 до 5,5 от 6 до 28 |
|
Диапазон рабочих температур, °C |
от - 45 до + 65 |
|
Габаритные размеры (диаметрхвысота), мм, не более |
127,5x57 |
|
Масса, кг, не более |
0,58 |
* Заявленные точностные характеристики достигаются при одновременном приеме сигналов всех ГНСС (ГЛОНАСС, GPS, GALILEO, BEIDOU).
Знак утверждения типа
наносится в виде наклейки на переднюю панель приемника и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки приведен в таблице 3.
Таблица 3 - Комплект поставки
|
Наименование |
Количество, шт. |
|
1 Аппаратура геодезическая спутниковая «EFT М3 GNSS» |
1 |
|
2 Зарядное устройство |
1 |
|
3 Кейс для переноски и хранения |
1 |
|
4 Аккумуляторная батарея |
2 |
|
5 Коммуникационный кабель |
1 |
|
6 Руководство по эксплуатации EFT М3 GNSS.РЭ (на компакт-диске) |
1 |
|
7 Паспорт |
1 |
Поверка
осуществляется по документу ГОСТ Р 8.793-2012 «Государственная система обеспечения единства измерений. Аппаратура спутниковая геодезическая. Методика поверки».
Основные средства поверки:
- линейные базисы по ГОСТ Р 8.750-1(1, пределы допускаемой абсолютной погрешности длин линий базиса между геодезическими пунктами ± (2 -10 -D) мм,
где D - длина базиса в миллиметрах; !
- имитатор сигналов СН-3803М, per. № 54309-13, пределы среднего квадратического отклонения случайной составляющей погрешности формирования беззапросной дальности до НКА СНС ГЛОНАСС и GPS: по фазе дальномерного кода 0,1 м; по фазе несущей частоты 0,001 м.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
1 ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
2 ГОСТ Р 53606-2009 «ГНСС. Методы и технологии выполнения геодезических и землеустроительных работ. Метрологическое обеспечение. Основные положения».
3 ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для коордИнатно-временных средств измерений».
4 Аппаратура геодезическая спутниковая «EFT М3 GNSS». Технические условия ТУ 6811-003-60438719-2015.
