Дозаторы весовые непрерывного действия "Альфа"

Назначение

Дозаторы весовые непрерывного действия «Альфа» (далее по тексту - дозаторы), предназначены для непрерывного дозирования сыпучих материалов.

Описание

Конструктивно дозатор состоит из дозирующего устройства и многофункционального шкафа автоматики (МША). Дозирующее устройство включает в себя питатель, привод питателя и силоприемное устройство, смонтированные на силовой (несущей) раме. Силоприемное устройство передает усилие, создаваемое дозируемым продуктом, на весоизмерительный тензоре-зисторный датчик (далее - датчик), установленный на раме. В дозаторах используются датчики серии Т (Государственный реестр СИ РФ № 19760-04) или Н (Государственный реестр СИ РФ № 19758-05) производства ЗАО «Весоизмерительная компания «Тензо-М». В состав МША входит весоизмерительный преобразователь ТВ (Государственный реестр СИ РФ № 37794-08) (далее - преобразователь) и электронные компоненты управления.

Принцип работы дозатора основан на преобразовании деформации упругих элементов датчиков, возникающей под действием силы тяжести дозируемого продукта, в аналоговый электрический сигнал, который поступает в преобразователь, в котором сигнал обрабатывается. Значения производительности индицируется на преобразователе и при появлении отклонения текущей производительности дозатора от заданной формирует сигнал, управляющий приводом обеспечивая, таким образом, заданную производительность.

Дозаторы выпускаются в различных модификациях, отличающихся значениями наибольшей производительности, пределами допускаемой погрешности, массой, габаритными размерами и имеющих обозначение ,«Альфа»-(Н)-(П), где:

Н - наибольший предел производительности, т/ч;

П - значение предела допускаемой погрешности в процентах от наибольшего предела производительности по ГОСТ 30124-94 (0,6; 1; 1,5 и 2).

Внешний вид питателей дозирующих устройств, силоприемного устройства с конвейерной лентой и шкафа МША представлены на рисунках 1-3.

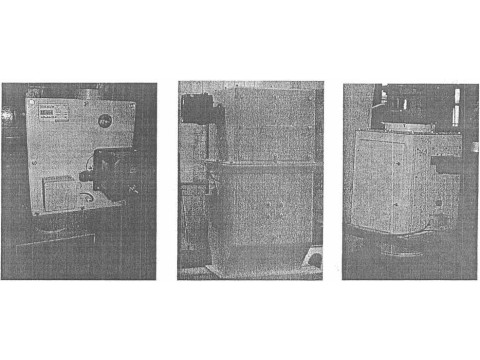

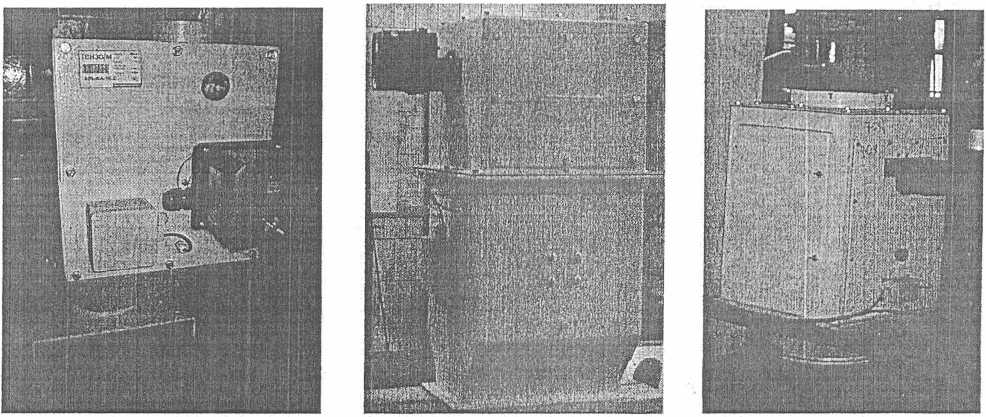

Рисунок 1 — Внешний вид питателей дозирующих устройств.

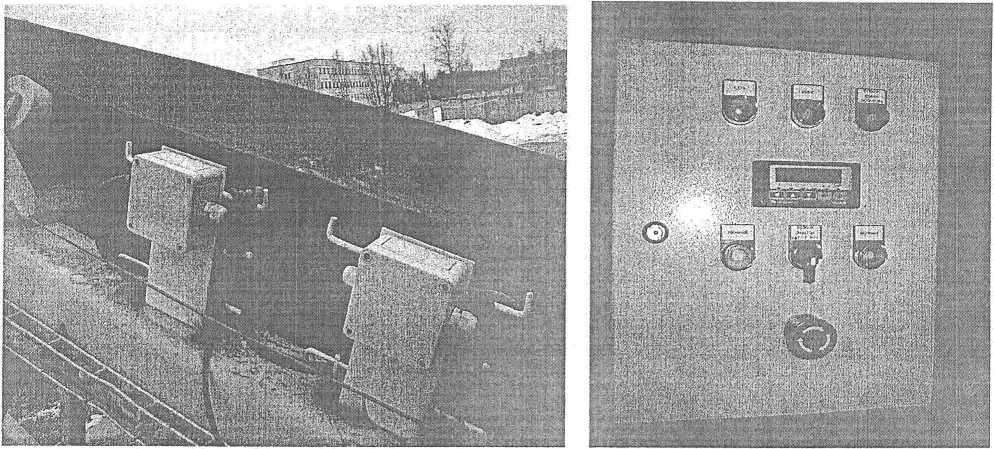

Рисунок 2 - Внешний вид силоприемного устройства с конвейерной лентой.

Рисунок 3 - Внешний вид многофункционального шкафа управления МША

Программное обеспечение

Программное обеспечение (ПО) дозаторов встроено в преобразователь. Идентификационным признаком ПО служит номер версии, который отображается на верхнем индикаторе при включении дозатора. Уровень защиты ПО от непреднамеренных и преднамеренных воздействий по МИ 3286-2010 — «С». Для предотвращения, воздействий и защиты законодательно контролируемых параметров вход в подпрограмму юстировки защищен административным паролем и электронным клеймом - случайно генерируемым числом, которое автоматически обновляется после каждого сохранения измененных законодательно контролируемых параметров. Цифровое значение электронного клейма заносится в раздел «Поверка» паспорта и подтверждается оттиском поверительного клейма.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Примечания.

1. * Конструкция дозаторов не предусматривает вычисление цифрового идентификатора ПО.

2. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после

установки.

Технические характеристики

Пределы производительности и пределы допускаемой абсолютной погрешности дозаторов приведены в таблице 2.
