Счетчики ватт-часов активной энергии переменного тока электронные "Меркурий 201"
| Номер в ГРСИ РФ: | РБ 03 13 2451 17 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО "НПК "Инкотекс", г. Москва |
Счётчики ватт-часов активной энергии переменного тока электронные чМсркурш непосредственного включения, с импульсным выходом, предназначены для измерения i электрической активной энергии в двухпроводных сетях переменною тока напряжением частотой (50±1) Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 2451 17 |
| Наименование | Счетчики ватт-часов активной энергии переменного тока электронные "Меркурий 201" |
| Год регистрации | 2017 |
| Номер сертификата | 11397 |
| Дата регистрации | 2017-10-31 |
| Срок действия | 2022-06-07 |
| Получатель сертификата | ООО "НПК "Инкотекс", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "НПК "Инкотекс"
Адрес: 105484, г. Москва, ул. 16-я Парковая, 26
Контакты: (095)742-01-19
Поверка
| Межповерочный интервал / Периодичность поверки | 96 мес. |
| Методика поверки | Поверка проводится по СТБ 8033-2009. |
| Признание поверки | Отмена решения о признании первичной поверки Ростест-Москва (НТК №10-17). Первичная при выпуске из производства: ООО "НПК "ИНКОТЕКС" (аттестат аккредитации - № RA.RU.311641, шифр поверительного клейма - ГЯР) при условии проведения поверки для Республики Беларусь по СТБ 8033-2009 с указанием данной информации в паспортах приборов (НТК №10-17). Первичная поверки при выпуске из производства, проводимой Саратовский ЦСМ (аттестат аккредитации - №RA.RU.311232, шифр поверительного клейма - ВУ) (НТК №01-20). |
Поверители
Скачать
|
Описание типа РБ 03 13 2451 17 [2018-01-26]
rb-03-13-2451-17_2018-01-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 2451 17 [2009-10-28]
rb-03-13-2451-17_2009-10-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 2451 17 [2013-09-19]
rb-03-13-2451-17_2013-09-19.pdf
|
Скачать |
Описание типа
Назначение
Счётчики ватт-часов активной энергии переменного тока электронные чМсркурш непосредственного включения, с импульсным выходом, предназначены для измерения i электрической активной энергии в двухпроводных сетях переменною тока напряжением частотой (50±1) Гц.
Описание
Принцип действия счётчиков ватт-часов активной энергии переменно! < электронных «Меркурий 201» основан на учете информации, получаемой с им ну.; выхода измерительной микросхемы. В качестве датчиков тока в счстиках испо.тьзуе! .я включенный последовательно в цепь тока. В качестве датчиков напряжения нспо и. резистивные делители, включенные в параллельную цепь напряжения.
В качестве счетного механизма счетчики имеют электромеханические устр отсчетные (УО) или жидкокристаллические индикаторы (ЖКИ) согласно таблице 1.
Счетчики с УО обеспечивают отображение информации в виде шестиразрядных пять старших разрядов дают показания в кВт-ч. шестой разряд, отделенный ■■ индицирует значение электроэнергии в десятых и сотых долях кВт ч.
Счетчики с ЖКИ обеспечивают отображение энергопотребления нараст аюшим > в виде восьмиразрядных чисел, шесть старших разрядов дают показания в кВт-ч. два мла указывают десятые и сотые доли кВт ч.
Счетчики имеют световую индикацию мощности потребления. Период vq светового индикатора пропорционален уровню эпергошнреб.тения.
В качестве испытательного выходного устройства счетчики имеют тэектричеч (или) оптический импульсный выход.
Счетчики могут применяться автономно или в автоматизированных сне гемах ж-и учету информации о потребленной электроэнергии.
Счётчики ватт-часов активной энер! ии переменного тока электронные Акру ,■ < состоят из следующих узлов:
- корпуса (основания корпуса, крышки корпуса, клеммной крышки):
- клеммной колодки:
- печатного узла.
Печатный узел представляет собой плату с электронными компонентами, к. устанавливается в основании корпуса. Печатная плата подключается к клеммной ьюл< помощью проводов.
Крышка корпуса крепится к основанию защелками и одним или ш.чы вин.’' зависимости от модификации) и имеет окно для считывания показаний < ЖН наблюдения за светодиодным индикатором функционирования.
Клеммная колодка состоит из четырёх клемм для подключения электросети и них На печатном узле находятся:
- блок питания:
- оптрон импульсного выхода:
- микроконтроллер (М К):
- энергонезависимое запоминаю!.
- ЖКИ (УО). $
00# ,, /7/7^., 17.7г/(Ы
Счетчики предназначены для эксплуатации внутри закрытых помещений.
Степень зашиты счетчиков от проникновения пыли и воды 1Р51.
Счётчики ватт-часов активной энергии переменного тока электронные «Мсркхр) имеют несколько вариантов исполнения, отличающиеся:
- базовым и максимальным током:
- классом точности;
- постоянной счетчика;
- устройством для отображения учтённой электроэнергии;
- наличием электрического и (или) оптического испытательного выхода;
- функциональными возможностями;
- климатическим исполнением;
- типом корпуса.
Варианты исполнений счетчиков приведены в таблице 1.
Таблица 1 - Варианты исполнения счетчиков
|
Модификации счётчика |
Постоянная счетчика, имп./(кВт-ч) |
Базовый (максимальный) ток, А |
Тип индикатор |
1 /[('!!• > . . Л а . ф\ню |
|
Меркурий 201.1 |
6400 |
5(60) |
УО |
i |
|
Меркурий 201.2 |
6400 |
5(60) |
ЖКИ | |
|
Меркурий 201.22 |
6400 |
5(60) |
ЖКИ |
Р!д |
|
Меркурий 201.3 |
6400 |
10(80) |
УО |
- |
|
Меркурий 201.4 |
6400 |
10(80) |
ЖКИ | |
|
Меркурий 201.42 |
6400 |
10(80) |
ЖК11 |
р: ( |
|
Меркурий 201.5 |
3200 |
5(60) |
У() | |
|
Меркурий 201.6 |
3200 |
10(80) |
У о | |
|
Меркурий 201.7 |
3200 |
5(60) |
У о | |
|
Меркурий 201.8 |
5000 |
5(80) j |
ЖКИ | |
|
Меркурий 201.82 |
5000 |
5(80) |
ЖКИ |
Pi < |
|
Меркурий 201.9 |
3200 |
10(80) |
УО |
УО - устройство отсчётное электромеханическое, ЖКИ - жидкокристаллический индикатор.
РИС - модуль модема передачи информации по силовой сеги.

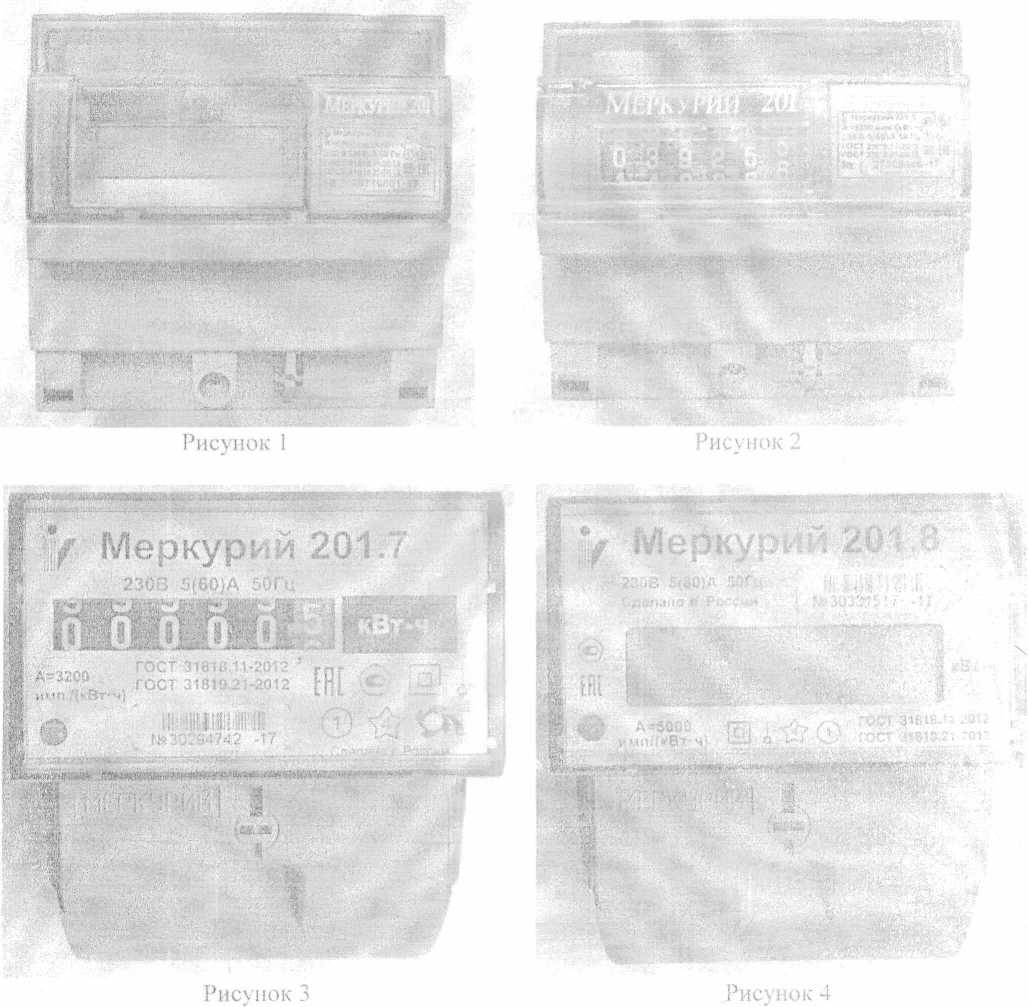

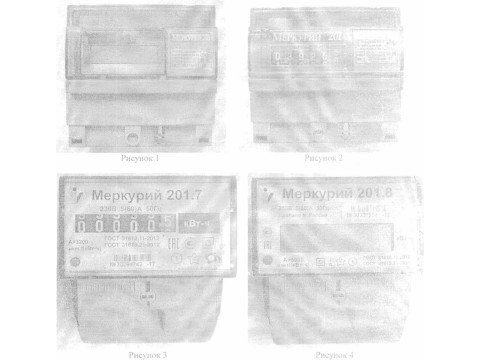

Общий вид счётчиков ватт-часов активной энергии переменного юка пек г;' «Меркурий 201», изготовляемых в разных корпусах, представлен на рисунках 1 - 4.
; Ха . о ■, . Я
Схема плтшпровки от песалкшиипаааванного . -а ■ хСотначснве маета ненатта
анас . те .вшам на ..а. н< , о. л , ,.....■ , ь , к i .
Рисунок 5 - Схема пломбировки от несанкционированного доступа, обозначение . нанесения знака поверки счётчиков «Меркурий 201.7». «Меркурий 201.8». «Меркурий «Меркурий 201.9»
Рисунок 6 - Схема пломбировки от несанкционированного доступа, оболы1?■:। нанесения знака поверки счётчиков «Меркурий 201.1». «Меркурий 20! .2», «Меркурий «Меркурий 201.3», «Меркурий 201.4». «Меркурий 201.42». «Меркурий 201.5 ». «Меркурий 201.6»
Программное обеспечение
В счётчиках с ЖКИ используется программное обеспечение «Меркурий 201
Счётчики с PLC-модемом передают информацию о потреб, лён ной л нарастающим итогом с момента ввода счётчика в экенлчакщию и принима:. PLC-концентратора следующую информацию:
- текущее время судок;
- сетевой идентификатор модема.
Для работы со счётчиками с PLC-модемом используется тестовое нрогра обеспечение «BMonitorFEC ».
Уровень защиты программного обеспечения от непреднамеренных и нрелнамереч изменений «высокий» в соответствии с Р50.2.077-2014.
Идентификационные данные программного обеспечения счётчиков с ЖКИ прии-.-в таблице 2.
Таблица 2 - Идентификационные данные пршраммного обеспечения
|
I Идентификационные данные (признаки) |
Значение |
|
। Идентификационное наименование ПО |
Мерку рий 201 дм |
|
I Номер версии (идентификационный номер) 110 |
не ниже 1.0 |
|
j Цифровой идентификатор ПО (контрольная сумма |
\С41 \\49 |
|
1 исполняемого кода) । | |
|
■ Алгоритм вычисления цифрового идентификатора ПО ; |
(. КС32 |
Конструкция счетчиков исключает возможность несанкционированного влияния счетчиков и измерительную информацию.
Технические характеристики
|
Таблица 3 - Метрологические характеристики | |
|
Наименование характеристики |
Значенпе |
|
Класс точности |
1 или 2 по ГОС1 ЗШ'С' : ' |
|
Номинальное напряжение, В |
' ч» L .. . . ............ |
|
Установленный рабочий диапазон напряжения |
OI 0.9 до 1.11 и,,., |
|
Расширенный рабочий диапазон напряжения |
01 О.Х до 1,15!.'ном |
|
Предельный рабочий диапазон напряжения |
от 0 до 1.151 у,,, |
|
Базовый ток (Ц), А |
5 и in Ю |
|
Максимальный ток (lMilKc)- А |
00 или SO |
|
Номинальная частота сети, Гц |
Ml |
|
Стартовый ток (чувствительность). А, нс более: - для счётчика с If,=5 А - для счётчика с Ц-10 А |
2.0 и.iu !о 40 или 20* |
|
Постоянная счетчика, имп./кВт-ч |
6400 или 5000 и in 32<!<1 |
|
Жи д кокр и стат ли ческий и нд икатор: - число индицируемых разрядов - цена единицы младшего разряда при отображении энергии, кВт ч |
8 0.01 |
|
Отсчётное у ст ро йство: - число индицируемых разрядов - цена единицы младшего разряда при отображении энергии, кВт ч |
ь (W1 |
|
Количество тарифов |
1 |
|
Таблица 4 - Основные технические характеристики | |
|
Наименование характеристики |
Значение |
|
Полная мощность, потребляемая цепью тока, ВА, не более |
0.1 |
|
Активная мощность, потребляемая цепью напряжения. Вт, не более: - для счетчиков - для счётчиков с PLC-модемом |
) 3.5 |
|
Полная мощность, потребляемая цепью напряжения, ВА. не более: - для счетчиков - для счётчиков с PLC-модемом |
2 s |
|
Габаритные размеры счетчика, мм, не более: - высота - ширина - длина |
1 i>5 или э • 105 или 77 64 или 66' |
|
Масса, кг, не более |
О/Ч |
|
Установленный рабочий диапазон температур. °C |
оз -4< i. к । ■ (о 1 -45 ле •' |
|
Средний срок службы счетчика, лег |
3( i |
|
Средняя наработка счетчика на отказ, ч |
220000 |
|
* для счётчиков «Меркурий 201.7». «Меркурий 201.8», «Меркурий 201 «Меркурий 201.9» |
S3., |
Знак утверждения типа
наносится на панель счётчика методом офсетной печати или фото способом.
В эксплуатационной документации на титульных листах знак утверждения наносится типографским способом.
Комплектность
Таблица 5 - Комплектность счетчиков
|
Наименование |
Обозначение 1 |
|
Счётчик ватт-часов активной энергии переменного тока | |
|
электронный «Меркурий 201.1» (или «Меркурий 201.2». «Меркурий 201.22», «Меркурий 201.3», «Меркурий | |
|
201.4», «Меркурий 201.42». «Меркурий 201.5», «Меркурий 201.6», «Меркурий 201.7». «Меркурий 201.8», «Меркурий 201.82», «Меркурий 201.9») в потребительской таре |
АВЛГ 537.00.00 : |
|
Паспорт |
АВЛГ.4111 52.02311С |
|
Технологическое приспособление RS-232 - PLC |
АВЛГ.468152.018" |
|
Тестовое программное обеспечение «BMonitorFEC» на магнитных носителях1 2 |
I Руководство по среднему ремонту АВЛ 1 411152Л2.; Р(■*
Поверка
осуществляется по ГОСТ 8.584-2004 «Счетчики статические активной электрической т-с. переменного тока. Методика поверки».
Основные средства поверки:
Рабочий эталон 2-го разряда по ГОСТ 8.551-2013, установка для поверки счс"' . электрической энергии автоматизированная УАПС-1М, регистрационный номер в Федера'.,ш информационном фонде № 23832-07 (номинальное напряжение 230 В, основной рюююп-диапазон токов (0.01-100) А, погрешность измерения активной энергии Mil5 %).
Допускается применение аналогичных средств поверки, обеспечивающих ош . метрологических характеристик поверяемых счетчиков с требуемой точностью.
Знак поверки наносится давлением на специальную мастику или навесную н. которая расположена на месте крепления кожуха к основанию счетчика.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 31818.11-2012 Аппаратура для измерения электрической шернш ню -тока. Общие требования. Испытания и условия испытаний. Часть 1 Г Счёдппю >р: ■ энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энернш нсрюююю-тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности i :
ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств и <м-. > электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гп
ГОСТ 8.584-2004 Счетчики статические активной электрической энергии перем.-:.' тока. Методика поверки
ТР ТС 004/2011 Технический регламент Таможенного союза «О бею'.ыл: : -низковольтного оборудования»
ТР ТС 020/2011 Технический регламент Таможенного союза ш: ■
совместимость технических средств»
АВЛГ.411152.023ТУ Счётчики ватт-часов активной энергии переменю"'- • . электронные «Меркурий 201». Технические условия
