Счетчики электрической энергии статические однофазные "Меркурий 201.8TLO"

Назначение

Счётчики электрической энергии статические однофазные «Меркурий 201.8TLO». непосредственного включения, с оптическим испытательным выходом, многотарифпыс. тп " -назначены для измерения и учёта электрической активной и реактивной энергии в двухпрсг ных сетях переменного тока напряжением 230 В, частотой 50 Гц.

Счётчики могут применяться автономно или в автоматизированной системе сбора данных о потребляемой электроэнергии.

Счётчики предназначены для эксплуатации внутри закрытых помещений.

Описание

Счетчики являются измерительными приборами, построенными по принципу цифровой обработки входных аналоговых сигналов. Управление процессом измерения и всеми функциональными узлами счетчика осуществляется высокопроизводительным микроконтроллером (МК), который реализует алгоритмы в соответствии со специализированной программой, ■-метенной в его внутреннюю память программ. Управление узлами производится через 'г ратно-программные интерфейсы, реализованные па портах ввода/вывода МК.

МК по выборкам мгновенных значений напряжения и тока, поступающих с датчика напряжения (резистивный делитель) и датчика тока (шунт), производит вычисление усредненных значений активной и реактивной мощности, среднеквадратических значений напряжения и тока. МК выполняет функции вычисления измеренной энергии, связи с энергонезависимой памятью, отображение информации на ЖКИ и формирование импульсов телеметрии.

Измерение частоты сети производится посредством измерения периода фазного напряжения.

Счетчики работают в многотарифном режиме (до четырех тарифов). Переключение тарифов в счётчиках осуществляется с помощью внутреннего тарификатора.

В счётчиках предусмотрена функция управления нагрузкой с помощью всгросч реле.

В качестве счётного механизма для отображения результатов измерений счётч.. имеют жидкокристаллический индикатор (ЖКИ), который представляем собой восьмиразрядный семисегментный цифровой индикатор с фиксированной запятой перед двумя младшими разрядами, осуществляющий индикацию:

- номера текущего тарифа (до 4-х тарифов);

- значения потребляемой электроэнергии с начала эксплуатации по каждому тарифу и сумму по всем тарифам в кВт-ч при измерении активной энергии и в квар-ч при измерении реактивной энергии;

- "“текущего значения активной и реактивной мощности в нагрузке в кВт или квар;

— "“напряжения в сети (В);

- * потребляемого тока (А);

- частоты сеги;

- текущего времени;

- текущей даты - числа, месяца. п

п

- времени переключения тарифнь

зон (тар тента

дзащ^йс^пие на текущий день): в экспл т&Нию; //

io Kf/WJ /

- времени наработки счётчика с м

- времени наработки батареи с мс мечание - * и их максимумов.

/■/Г/*',,

Для управления индикацией в счётчиках используются два режима:

- режим автоматической смены информации по циклу (циклическая индикация):

- с помощью электронной сенсорной кнопки.

Счётчик обеспечивает обмен информацией, хранящейся в энергонезависимой памяти. с компьютером через оптопорт и/или PLC-модсм.

Скорость обмена по оптопорту составляет 9600 бит/сек

Длительность хранения данных в энергонезависимой памяти составляет не менее 30 лет.

Счётчики обеспечивают программирование с помощью компьютера через оптоь-щ -и/или PLC-модем следующих параметров:

- индивидуального адреса;

- группового адреса;

- тарифного расписания (до 16 тарифных зон) и расписания праздничных дней;

- текущего времени (часы, минуты, секунды);

- даты (числа, месяца, года);

- флага разрешения перехода с «летнего» времени на «зимнее» и обратно;

- функции оптического испытательного выхода;

- числа действующих тарифов;

— режима функционирования реле;

- лимита мощности;

- лимита энергии по каждому тарифу;

- параметров циклической индикации и сё длительности.

Счетчики должны обеспечивать считывание с помощью компьютера через оптопорт и/или PLC-модсм следующих параметров и данных:

- группового адреса;

- тарифного расписания (до 16 тарифных зон) и расписания праздничных дней;

- времени (часы, минуты, секунды);

- даты (числа, месяца, года);

- флага разрешения перехода с «летнего» времени па «зимнее» и обратно;

- значения учтённой активной и реактивной электроэнергии с начала эксплуатации но каждому тарифу;

— суточных срезов активной энергии за 6 месяцев;

- значения учтённой активной электроэнергии на начало месяца по каждому тарыЬ период 4 года;

- значения учтённой реактивной электроэнергии на начало месяца но каждому гари., для 12-ти предыдущих месяцев;

- получасовых значений профиля мощности активной энергии за 6 месяцев;

- идентификационных параметров метрологически значимой части программного обеспечения;

- функции оптического испытательного выхода:

- параметров циклической индикации и длительности параметров;

- числа действующих тарифов;

- текущего тарифа;

- серийного номера счётчика;

- активной и реактивной мощности в нагрузке, напряжения, тока и их максимумов:

- лимит мощности;

- лимит энергии по каждому тарифу;

- времени наработки счётчика и батареи;

- режима функционирования реле;

- напряжения на литиевой батарее;

- частоты сети;

- коэффициента мощности:

- даты изготовления;

— журнала событий: дата и время (по 64 записи каждого события):

• включения/выключения счётчика;

• вскрытия/закрытия верхней крышки счётчика;

• параметризации счётчика;

- журнала ПКЭ: дата и время (по 256 записи каждого события):

Всего в журнале 8 значений:

• выхода\возврата параметра НДЗ и ПДЗ напряжения (4 значения);

• выхода\возврата параметра НДЗ и НДЗ частоты сети (4 значения).

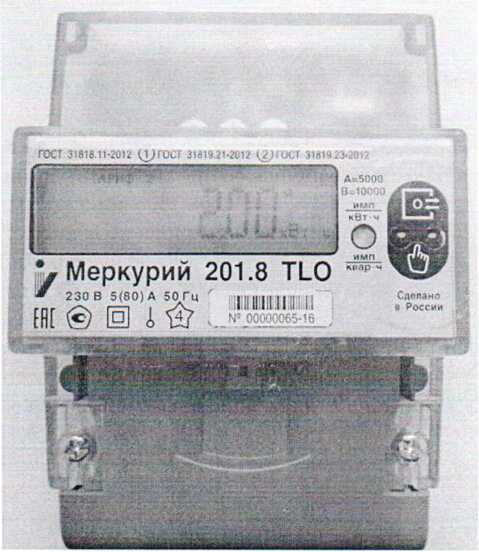

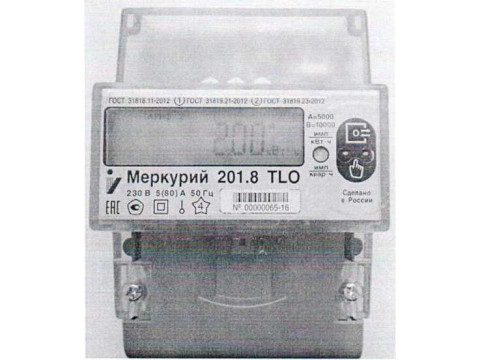

На рисунке 1 приведена фотография общего вида счётчиков «Меркурий 201.8TLO».

Рисунок 1 - Общий вид счётчиков «Меркурий 201.8TLO»

Конструктивно счётчики состоят из:

- корпуса (основания корпуса, крышки корпуса, клеммной крышки);

- клеммной колодки;

- двух печатных узлов.

Один печатный узел (основной) представляет собой плату с электронными компов тами, которая устанавливается в основании корпуса. Второй печатный узел (измерительный; устанавливается на основной. Основной и измерительный печатный узел подключаются к клеммной колодке с помощью проводов.

На основном печатном узле находятся:

- PLC-модем;

- блок питания PLC-модема;

- реле отключения/подклгочепия нагрузки;

На измерительном печатном узле находятся:

- вычислительный микропроцессор;

— энергонезависимое запоминающее устройство;

- оптопорт с функцией электронной сенсорной кнопки;

- ЖКИ;

- оптический испытательный выход.

■'-•JI-

Лист № 'i

Всего листов 8

Крышка корпуса крепится к основанию двумя винтами и имеет окно для считывания показаний с ЖКИ и для наблюдения функционирования оптического испытательного выхода.

Клеммная колодка состоит из четырёх клемм для подключения электросети и нагрузки.

Корпус счётчиков изготовляется методом литья из ударопрочной пластмассы.

Клеммная колодка изготовляется из пластмассы с огнезащитными добавками.

Класс защиты счётчиков от проникновения пыли и воды IP51 по ГОСТ 14254-96.

Для защиты от несанкционированного доступа в счетчиках предусмотрена установка пломб организации, осуществляющей поверку счетчика, и пломба О ГК завода - изготовителя.

После установки на объект счетчики должны пломбироваться пломбами обслужив-щей организации.

Кроме механического пломбирования в счетчике предусмотрено электронное пломбирование крышки счетчика. Электронная пломба работает как во включенном, гак и в выключенном состоянии счетчика. При этом факт и время вскрытия крышки фиксируется в соответ-ствующих журналах событий, без возможности инициализации журналов.

Метрологические коэффициенты и заводские параметры недоступны без вскрытия пломб.

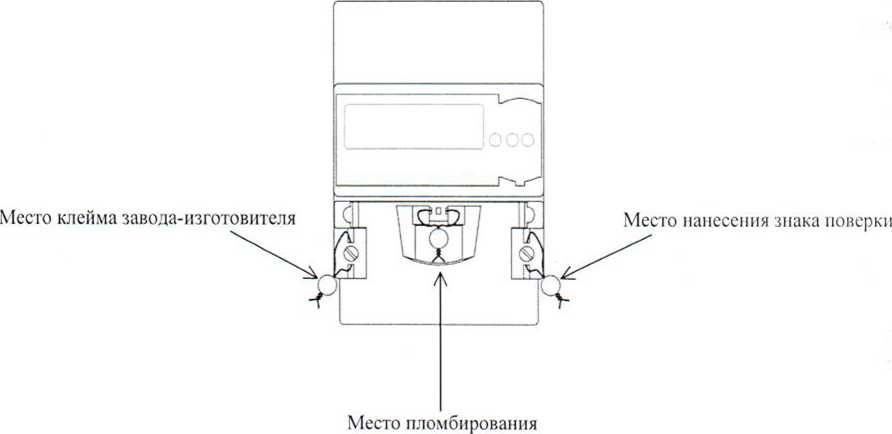

Схема пломбирования и место нанесения знака поверки приведена на рисунке 2.

Знак поверки наносится давлением па навесную пломбу или специальную мае гику.

обслуживающей организации

Рисунок 2 - Схема пломбирования и место нанесения знака поверки

Программное обеспечение

В счётчиках используется программное обеспечение «Меркурий 201.8TLO».

Метрологически значимая часть встроенного программного обеспечения имеет идентификационные данные, приведенные в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты метрологически значимой части программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Конструкция счётчиков исключает возможность несанкционированного влияния на 110 счетчиков и измерительную информацию.

Технические характеристики

Основные метрологические и технические характеристики счётчиков приведены в таблице 2.

Таблица 2 - Основные метрологические и технические характеристики

Знак утверждения типа

наносится на панель счётчика методом офсетной печати или фото способом. В эксплуатационной документации на титульных листах знак утверждения типа наносится типографским способом.

Комплектность

Комплект поставки счетчиков приведён в таблице 3

Таблица 3 - Комплект поставки счетчиков

* Поставляется по отдельному заказу организациям, производящим поверку и эксплуатацию счё • '

чиков.

** Поставляется по отдельному заказу организациям, проводящим послегарантийный ремон т.j

Поверка

осуществляется но методике поверки РЭ1 26.51.63.130-049-89558048-2016 «Счетчик электрической энергии статический однофазный «Меркурий 201.8TLO». Руководство по эксплуатации. Приложение Г. Методика поверки», утвержденной ФБУ «Нижегородский ЦСМ» 27 апреля 2016 г.

Перечень основного оборудования, необходимого для поверки:

- установка для поверки счетчиков электрической энергии автоматизированная УАПС-1М (номинальное напряжение 230 В, основной рабочий диапазон токов (0,01 - 100) А. погрешность измерения: активной энергии ±0,15 %, реактивной энергии ±0,3 %);

- частотомер электронно-счетный 43-54 (погрешность измерения частоты 2-10'9).

Сведении о методиках (методах) измерений

Методики измерений приведены в руководстве но эксплуатации РЭ 26.51.63.130-049-89558048-2016 «Счётчик электрической энергии статический однофазный «Меркурий 201.8TLO». Руководство по эксплуатации».

Нормативные документы

1. ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного ток. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии.

2. ГОСГ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2.

3. ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счётчики реактивной энергии.

4. ГОС Г 8.551-2013 ГСП. Государственная поверочная схема для средств измерений электр • ческой мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц.

5. ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования».

6. 'ГР 'ГС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств».

7. ТУ 26.51.63.130-049-89558048-2016 Счётчики электрической энергии статические однофазные «Меркурий 201.8TLO». Технические условия.
