Счетчики ватт-часов активной энергии переменного тока электронные "Меркурий 202"

Назначение

Счётчики ватт-часов активной шергин переменного тока электронные «Меркурий 202». однофазные, с гелсме1рическим импульсным выходом, однотарифные и многотарифные предназначены для измерения и учёта псктрической активной энергии в двухпроводных сетях переменного тока.

Описание

Принцип действия счётчиков основан на преобразовании измеренной мощности в импульсную последовательность, частота которой пропорциональна измеренной мощности. Измерение мощности происходит путём перемножения входных сигналов, поступающих с датчика тока (шунт) и датчика напряжения (резистивный делитель) однофазной сети.

Микроконтроллер (МК) выполняет функции вычисления измеренной энергии, связи с энергонезависимой памятью, отображение её на ЖКП или УО и формирование импульсов телеметрии.

В мкоготарифны.х счётчиках дополнительно встроен внутренний тарификатор, который ведет учёт реального времени МК периодически определяет текущую тарифную зону, ведёт много тарифный учёт энергии в соответствии с тарифным расписанием.

Счётчики многотарифныс имеют встроенный последовательный интерфейс связи IrDA. обеспечивающий обмен информацией с компьютером в соответствии с протоколом обмена Кроме данных об учтённой т.зекгроэнергии в энергонезависимой памяти хранятся калибровочные коэффициенты, тарифное расписание, серийный номер, версия программного обеспечения счётчика н другая информация, необходимая для конфигурации счетчика.

Счётчики обеспечиваю! программирование через интерфейс связи IrDA с помощью компьютера:

индивидуального и группового адреса:

- тарифного расписания и расписания праздничных дней: текущею времени (часы, минуты, секунды)

- даты (числа, месяца, года);

флага разрешения перехода с «летнего» времени на «зимнее» и обратно:

- параметрон циклической индикации,

- времени индикации.

- числа действующих тарифов;

лимита мощности;

лимита шергни за месяц:

- функции импульсною выхода

Счётчики обеспечивают чтение через интерфейс связи IrDA с помощью компьютера: номер версии 110:

- । руппового адреса;

тарифного расписания и расписания праздничных дней;

текущею времени (часы, мину Iы. секунды):

- даты (числа, месяца, года);

флага разрешения перехода с «летнего» времени на «зимнее» и обратно:

- накопленной эиер| ни с нарастающим итогом по каждому тарифу;

к4.                                                                                            1

н акопленной энергии с нарастающим и тогом по каждому тарифу на начало каждого нт предыдущих 12-ти месяцев;

- чтение мощности нагрузки:

функции импульсного выхода;

• - параметров циклической индикации:

- времени индикации;

времени последнего выключения и включения;

- числа действующих тарифов;

- лимита мощности;

лимита энергии за .месяц.

Счётчики «Меркурий 202.22». «Меркурий 202.22 Г». «Меркурий 202.42». «Меркурий 202.421» дополнительно имеют встроенный PLC-модем для святи по силовой низковольтной сети.

Счётчики имеют и.леметричсский выход с оптической развязкой для поверки счётчиков и для использования в ранее разработанных и эксплуатируемых автоматизированных системах технического и коммерческого учёта потребляемой электроэнергии.

Однотарнфные счётчики обеспечивают регистрацию и хранение значений потребляемой электроэнергии от начала эксплуатации.

Многотарифные счётчики обеспечиваю! :

р егистрацию и хранение значений накопленной электроэнергии по каждому тарифу и сумму потребляемой электроэнергии но всем тарифам от начала эксплуатации;

о бмен информацией с IBM PC (через интерфейс связи IrDA или PLC-модем);

- регистрацию и хранение значений накопленной электроэнергии по всем тарифам на начало каждого из предыдущих 12 месяцев с нарастающим итогом;

- переход с «летнего» времени на «зимнее» и с «зимнего» на «летнее»;

- программирование и чтение тарифного расписания и расписания праздничных дней, текущего времени латы, параметров циклической индикации, времени индикации, числа действующих тарифов, разрешение перехода с «летнего» времени на «зимнее» и с «зимнего» на «летнее» и т.д.;

установку лимита мощности и лимита энергии за месяц, по превышению которых выдаётся команда па отключение потребителя от натру тки (управление нагрузкой).

Счётчики ватт-часов активной энерт ни переменного тока электронные «Меркурий 202» состоят из следующих узлов:

корпуса (основания корпуса, крышки корпуса, крышки зажимов).

- контактной колодки с датчиком тока (шунт);

- печатной платы модуля электронного.

Печатный узел представляет собой плату с 'электронными компонентами, которая устанавливается в основании корпуса на упоры и закрепляется защёлками. Печатная плата подключается к контактной колодке с помощью кабеля.

Крышка корпуса крепился к основанию двумя винтами и имеет окно для считывания показаний с ЖКИ (У()) и для наблюдения за светодиодным индикатором функционирования.

Клеммная колодка состоит из двух колодок по два зажима для подключения электросети и нагрузки.

Па печатном узле находятся:

блок питания;

оптрон импульсного выхода: микроконтроллер <МК);

- энергонезависимое запоминающее устройство;

э лементы интерфейса IrDA (только для счётчиков многотарифных);

э лементы 1’1 (-модема (только для счётчиков «Меркурий 202.22». «Меркурий 202.22Т», «Меркурий 202.42». «Меркурий 202.42 Г»;

ЖКИ (У О).

' Корпус счётчиков изготовляется методом литья из ударопрочной пластмассы, изолятор контактов изготовляется из пластмассы с огнезащитными добавками.

Класс защиты счетчиков от проникновения пыли и воды IP5I по ГОСТ 14254.

Счётчики вап-часов активной энергии переменного тока электронные «Меркурий 202» имеют несколько вариантов исполнения, отличающиеся:

- базовым и максимальным током:

- классом точности:

- постоянной счетчика;

устройством для отображения учтённой электроэнергии;

- количеством тарифов:

- функциональными возможностями.

Варианты исполнений счетчиков приведены в таблице 1.

Таблица 1 - Варианты исполнения счетчиков ___ _     __ _____

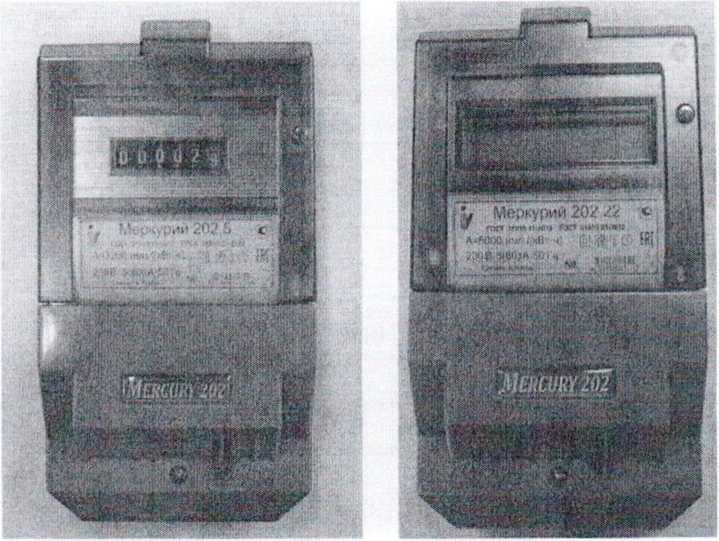

Общий вид счётчиков ватт-часов активной энергии переменного тока электронных «Меркурий 202» представлен на рисунках 1.2.

(»Г

Рисунок 2 - Общий вид счетчика с ЖКИ

Рисунок 1 - Общий вид счетчика с УО

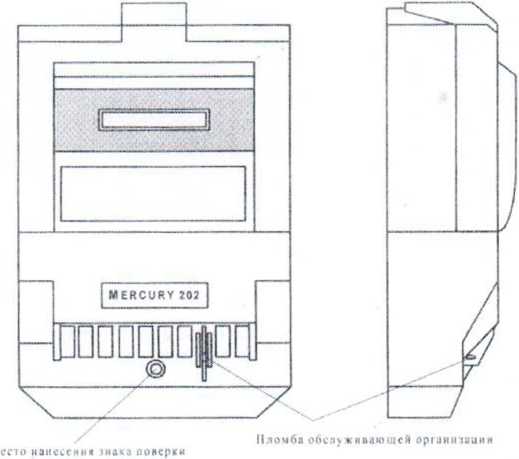

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Знак поверки наносится давлением на навесную пломбу или специальную мастику.

Лист № 5

Всего листов 9 til

Программное обеспечение

В счётчиках с индексом «Т» используется программное обеспечение «Меркурий 202».

Структура программного обеспечения «Меркурий 202» приведена на рисунке 4.

Рисунок 4 - Структура программного обеспечения «Меркурий 202»

I [рограммное обеспечение состоит из следующих .модулей:

- модуль подсчета энергии.

- модуль индикации.

- модуль работы с внешней памятью.

- тарификатора и таймера (часов),

- модуль обслуживания IrDA (программный UART).

Модуль подсчета энергии осуществляет измерение тока, напряжения и мощности, которые в последующем используются для вычисления энергии.

Модуль индикации обеспечивает вывод на ЖКИ необходимую информацию в соответствии с заданным алгоритмом или по команде от интерфейса.

Модуль работы с внешней памятью обеспечивает чтение и запись данных во внешнюю энергонезависимою память. В качестве данных могут быть как измеренные метрологические параметры с учетом заданного тарифного расписания, зак и других параметры, которые позволяют функционировать счетчику в соответствии с его алгоритмом.

Модуль часов предназначен для ведения календаря реального времени.

Тарификатор, по заданному тарифному расписанию, осуществляет управление процессом записи измеренной энергии в соответствующий регистры внешней памяти.

Большинство модулей взаимосвязаны.

Метрологические характеристики нормированы с учетом влияния программного обеспечения.

Дтя работы со счетчиками используется тестовое программное обеспечение «Конфигуратор счётчика Меркурий 202».

Для работы со счётчиками с PLC-модемом используется тестовое программное обеспечение «BMonitor».

У ровенг. защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р50.2.077-2014.

1 аблипа 2 - Идентификационные данные программного обеспечения

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение и программирование. Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и недоступны без вскрытия пломб

Конструкция счетчиков исключаем возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.

Метрологические и технические характерна нкн

Габлица 3 - Метрологичестж xapjKiepiicinKii_____

Таблица 4 - Основные технические ха

СI ИКИ

* при температуре от минус 20 до минус 40 °C допускается частичная потеря работоспособности жидкокристаллического нндикатора

Знак утверждения типа

наносится нд панель счётчиков методом офсетной печати или фото способом.

В эксплуатационной документации на титульных листах знак утверждения типа наносится типографским способом.

Комплектное н> средства измерений

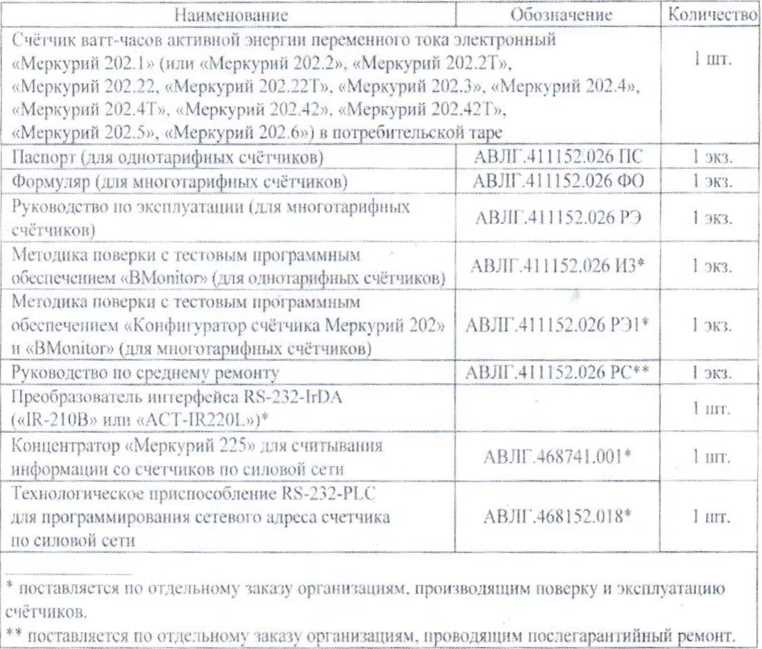

Габлица 5 - Комплект ность счетчиков

П'/Аерка

осуществляется по документам АВЛГ.411152.026 РЭ1 «Счётчики ватт-часов активной энергии переменного тока электронные «Меркурий 202». Руководство по эксплуатации. Приложение Д. Методика поверки» с изменением №1 и АВЛГ.411152.026 ИЗ «Счётчики ватт-часов активной энергии переменного тока электронные «Меркурий 202» Методика поверки» с изменением №1, утвержденным ФБУ «Нижегородский ЦСМ» 21 февраля 2018 г.

Основные средства поверки:

Рабочий эталон 2-го разряда по ГОСТ 8.551-2013, установка для поверки счётчиков электрической энергии ЦУ6800. регистрационный номер в Федеральном информационном фонде № 11863-13: номинальное напряжение 230 В, основной рабочий диапазон токов (0.01-100) А, погрешность измерения активной энергии 0,10%.

Частотомер электронно-счетный 43-64, регистрационный номер в Федеральном информационном фонде № 9135-83: погрешность измерения частоты 2 1(ГЧ.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.

Знак поверки наносится давлением на специальную мастику или навесную пломбу, которая расположена на месте крепления кожуха к основанию счетчика.

Сведении о методиках (методах) измерений

приведены в эксплуатационных документах

Нормативные документы

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока Общие требования. Испытания и условия испытаний Часть 11. Счетчики электрической энергии

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока.

Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2

ГОСТ 8.551-2013 ГСП. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц

ГР ГС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования»

Гр те 02().'20! 1 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств»

АВЛГ.411152.026 ТУ Счётчики ватт-часов активной энергии переменного тока электронные «Меркурий 202». Технические условия
