Счётчики электрической энергии трёхфазные статические «Меркурий 23ОАМ» прямого и трансформаторного включения, предназначены для измерения и учёта электрической активной энергии переменного тока в трёх и четырёхпроводных сетях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 2590 18 |
| Наименование | Счетчики электрической энергии трехфазные статические "Меркурий 230АМ" |
| Год регистрации | 2018 |
| Номер сертификата | 11873 |
| Дата регистрации | 2018-07-31 |
| Срок действия | 2023-05-07 |
| Получатель сертификата | ООО "НПК "Инкотекс", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "НПК "Инкотекс"
Адрес: 105484, г. Москва, ул. 16-я Парковая, 26
Контакты: (095)742-01-19
Поверка
| Межповерочный интервал / Периодичность поверки | 96 мес. |
| Методика поверки | Поверка проводится по АВЛГ.411152.025 ИЗ (изменение №1) (2018 г.). |
| Признание поверки | Первичная при выпуске из производства: Ростест-Москва (аттестат аккредитации - №RA.RU.311341, шифр поверительного клейма - МА)(НТК №06-05); НПК "Инкотекс", г. Москва (аттестат аккредитации - № RA.RU.311641, шифр поверительного клейма - ГЯР)(НТК №11-17). Первичная при выпуске из производства, проводимой Саратовский ЦСМ (аттестат аккредитации - №RA.RU.311232, шифр поверительного клейма - ВУ) (НТК №01-20). |
Поверители
Скачать
|
Описание типа РБ 03 13 2590 18 [2010-09-24]
rb-03-13-2590-18_2010-09-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 2590 18 [2018-09-10]
rb-03-13-2590-18_2018-09-10.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 2590 18 [2018-03-29]
rb-03-13-2590-18_2018-03-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 2590 18 [2009-07-13]
rb-03-13-2590-18_2009-07-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 2590 18 [2013-09-19]
rb-03-13-2590-18_2013-09-19.pdf
|
Скачать |
Описание типа
Назначение
Счётчики электрической энергии трёхфазные статические «Меркурий 23ОАМ» прямого и трансформаторного включения, предназначены для измерения и учёта электрической активной энергии переменного тока в трёх и четырёхпроводных сетях.
Описание
Принцип действия счётчиков основан на преобразовании входных сигналов тока и напряжения трёхфазной сеги из аналогового представления в цифровое с помощью аналого-цифрового преобразователя (АЦП).
Счётчики «Меркурий 230АМ» обеспечивают регистрацию и хранение значений потребляемой электроэнергии по одному тарифу с момента ввода в эксплуатацию.
В качестве устройства для отображения потреблённой энергии используется устройство отсчётное электромеханическое (УО).
В счётчиках функционирует импульсный выход. В счётчиках «Меркурий 230АМ-00» и «Меркурий 230АМ-03» импульсный выход имеет два режима работы - режим телеметрии и режим поверки.
Счётчики могут применяться автономно или в автоматизированной системе сбора данных о потребляемой электроэнергии.
Конструктивно счётчики состоят из следующих узлов:
- корпуса (основания корпуса, крышки корпуса, клеммной крышки);
- клеммной колодки;
- печатного узла.
Печатный узел представляет собой плату с электронными компонентами, которая устанавливается в основании корпуса. Печатная плата подключается к клеммной колодке с помощью проводов.
Крышка корпуса крепится к основанию защелками и одним или двумя винтами (в зависимости от модификации) и имеет окно для считывания показаний с У О и для наблюдения за светодиодным индикатором функционирования.
Клеммная колодка состоит из восьми клемм для подключения электросети и нагрузки.
На печатном узле находятся:
- блок питания;
- оптрон импульсного выхода;
- микроконтроллер (МК);
- энергонезависимое запоминающее устройство;
- УО.
Корпус счётчиков изготовляется методом литья из ударопрочной пластмассы, клеммная колодка изготовляется из пластмассы с огнезащитными добавками.
Счётчики предназначены для эксплуатации внутри закрытых помещений.
Класс защи ты счётчиков от проникновения пыли и воды 1Р51 по ГОСТ 14254.
Счётчики электрической энергии трёхфазные статические «Меркурий 230АМ» имеют несколько вариантов исполнения, отличающиеся:
- вариантом подключения к сети;
- базовым(номинальным) и максимальным токоМдэ^г^
номинальным напряжением;
классом точности;
постоянной счетчика.
Варианты исполнений счетчиков приведены в таблице 1.
Таблица 1 - Варианты исполнения счетчиков
|
Модификации счётчика |
Класс точности |
Базовый или номинальный (максимальный) ток, А |
Номинальное напряжение, В |
Постоянная счётчика в режиме телеметрии/ поверки, имп./(кВтч) |
|
«Меркурий 230АМ-00» |
0,5S |
5(7,5) |
3x57,7/100 |
8000/170700 |
|
«Меркурий 230АМ-01» |
1.0 |
5(60) |
3x230/400 |
1600 |
|
«Меркурий 230АМ-02» |
1,0 |
10(100) |
3x230/400 |
1600 |
|
«Меркурий 230АМ-03» |
0,5S |
5(7,5) |
3x230/400 |
800/17070 |

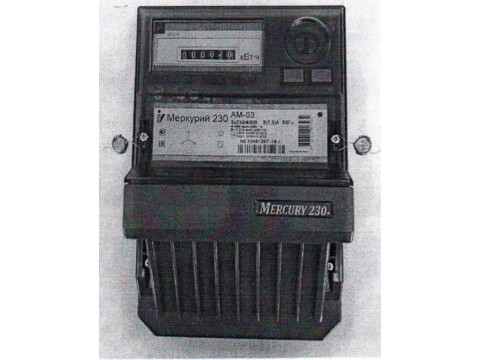

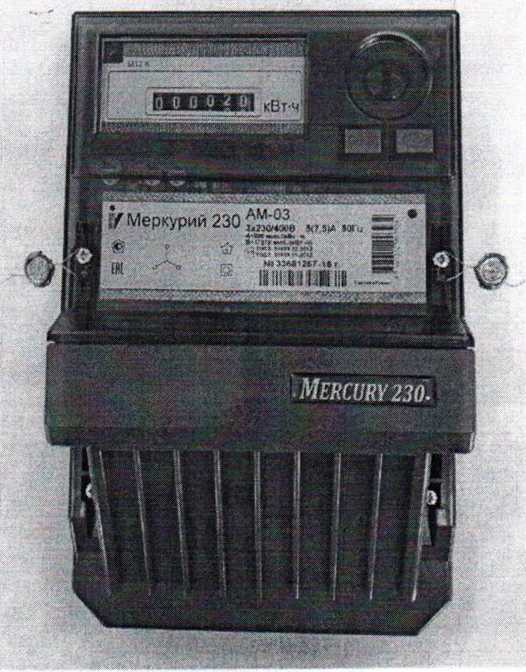

Общий вид счётчиков электрической энергии грёхфазных статических «Меркурий 230АМ» представлен на рисунке 1.
Рисунок 1 - Общий вид счетчика с закрытой клеммной крышкой

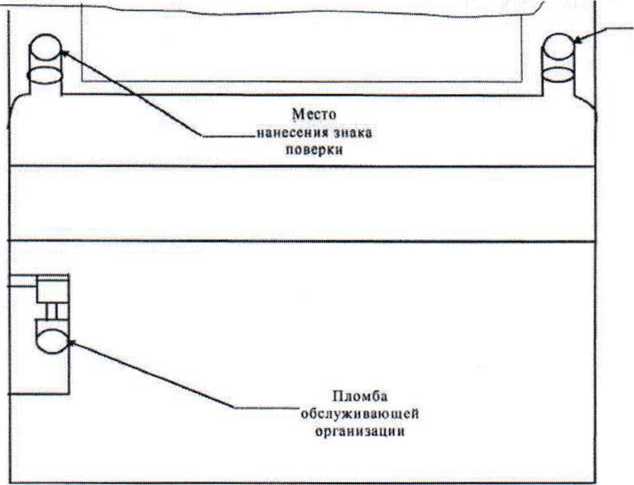

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Оттиск клейма отк
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 2 -1
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Класс точности |
1 по ГОСТ 31819.21-2012 или 0,5S по ГОСТ 31819.22-2012 |
|
Номинальное напряжение, В |
3x230/400 или 3 х57,7/100 |
|
Установленный рабочий диапазон напряжения |
от 0,9 ДО 1,1 Uhom |
|
Расширенный рабочий диапазон напряжения |
ОТ 0,8 ДО 1.15 Uhom |
|
Предельный рабочий диапазон напряжения |
ОТ Одо 1.15 Uhom |
|
Базовый/максимальный ток для счетчиков непосредственного включения, А |
5/60 или 10/100 |
|
Номинальный/максимальный ток для счетчиков, включаемых через трансформатор, А |
5/7,5 |
|
Номинальная частота сети, Гц |
50 |
|
Стартовый ток (чувствительность), мА, не более: - для счётчика с 1г,=5 А - для счётчика с 1б=10 А - для счётчика с 1„=5 А |
20 25 5 |
|
Постоянная счетчика в режиме телеметрии/поверки, имп./(кВтч): - для счетчиков непосредственного включения - для счетчиков, включаемых через трансформатор |
1600 800/17070 или 8000/170700_________ |
(Государственный реестр) I пГред$гв ИЗмерений / \ Республики беларусь / \Для документов/
|
1 |
2 |
|
Устройство отсчётное - число индицируемых разрядов - цена единицы младшего разряда при отображении энергии, кВт-ч |
6 0,001 или 0,01 или 0,1 |
|
Количество тарифов |
1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, В-А (Вт), не более: - по цепи напряжения - по цепи тока |
8,0(1,0) 0,1 |
|
Габаритные размеры счетчика, мм. не более: - высота - ширина - длина |
258 170 74 |
|
Масса, кг. не более |
1,5 |
|
Установленный рабочий диапазон температур, °C |
от -40 до +55 |
|
Средний срок службы счетчика, лет |
30 |
|
Средняя наработка счетчика па отказ, ч |
140000 |
Знак утверждения типа
наносится на панель счётчиков методом офсетной печати или фото способом.
В эксплуатационной документации на титульных листах знак утверждения типа наноси тся типографским способом.
Комплектность
Таблица 4 - Комплектность счетчиков
|
Наименование |
Обозначение |
Количество |
|
Счетчик электрической энергии трёхфазный статический «Меркурий 230АМ-00» (или «Меркурий 230АМ-01», «Меркурий 230АМ-02». «Меркурий 230АМ-03») в потребительской таре |
1 шт. | |
|
Паспорт |
АВЛГ.411152.025 ПС |
1 экз. |
|
Методика поверки |
АВЛГ.411152.025 ИЗ1 с изменением № 1 |
1 экз. |
|
Руководство по среднему ремонту |
АВЛГ.411 152.025 PC2 |
1 экз. |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.
Знак поверки наносится давлением на специальную мастику или навесную пломбу, которая расположена на месте крепления кожуха к основанию счетчика.
Нормативные документы
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока.
Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2
ГОСТ 31819.22-2012 /Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счётчики активной энергии классов точности 0,2S и 0.5S
Гост 8.551-2013 ГСП. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц
ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности н изковольтного оборудования»
ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств»
АВЛГ.411152.025 ТУ. Счётчики электрической энергии трёхфазные статические «Меркурий 230АМ». Технические условия
