Счетчики электрической энергии однофазные многофункциональные "МИРТЕК-1-BY-SP"

Назначение

Счетчики электрической энергии однофазные многофункциональные «МИРТЕК-1-BY-SP» (далее - счетчики) предназначены для измерения активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты.

Область применения счетчиков - учет электрической энергии на объектах энергетики, на промышленных предприятиях и в коммунально-бытовой сфере в условиях дифференцированных по времени тарифов или однотарифных применениях. Счетчики предназначены для применения как в составе автоматизированных систем учета электрической энергии (АСКУЭ), диспетчерского управления (АСДУ), так и автономно.

Описание

Принцип действия счетчиков основан на измерении входных сигналов напряжения и тока с помощью аналого-цифровых преобразователей и их перемножении с последующей обработкой с помощью специализированного контроллера.

Конструктивно счетчики состоят из корпуса, крышки клеммной колодки и выносного модуля считывания показаний. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы (шунты или трансформаторы тока). Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.

В зависимости от исполнения, счетчики могут иметь один измерительный элемент в цепи фазы или два измерительных элемента в цепях фазы и нейтрали, при появлении разницы значений электроэнергии между измерительными элементами цепей тока фазы и нейтрали учет электроэнергии производится по большему значению.

Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы реального времени, позволяющие вести учет электрической энергии по тарифным зонам суток, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки, интерфейс для подключения к системам автоматизированного учета потребленной электроэнергии. Вместе со счетчиком, в зависимости от заказа, может поставляться выносной модуль отображения информации для просмотра потребленной энергии, приведенный на рисунке 3.

Счетчик имеет в своем составе индикатор функционирования (отдельныйдсСедь», либо совмещенный с оптическим испытательным выходным устройством).

В состав счетчиков, в соответствии со структурой условного обозначения, приведенной на рисунке 1, по требованию заказчика могут входить дополнительные устройства: оптический порт (индекс в обозначении - «О», выполнен по IEC 1107), до четырех отдельных гальванически развязанных от сети дискретных выходов (индекс в обозначении - «Q»), до четырех отдельных гальванически развязанных от сети дискретных входов (индекс в обозначении - «I»).

Счетчики, в зависимости от исполнения, могут иметь один или два интерфейса удаленного доступа.

Счетчики, у которых в обозначении присутствует индекс «К», оснащены встроенным контактором и позволяют:

- организовать отпуск потребителю предварительно оплаченного количества электроэнергии;

- отключать нагрузку при превышении потребляемой мощности выше установленных лимитов;

- подключать нагрузку при уменьшении потребляемой мощности ниже установленных лимитов.

Зажимы для подсоединения счетчиков к сети, телеметрического выхода, интерфейсов, дискретных входов и выходов закрываются пластмассовой крышкой.

Счетчики, у которых в обозначении присутствует индекс «Z», имеют вход для подключения внешнего резервного источника питания для снятия показаний счетчика при отсутствии основного питания.

Счетчики, у которых в обозначении присутствует индекс «V», имеют встроенные элементы для контроля вскрытия клеммной крышки и корпуса счетчика. Время и дата вскрытия фиксируются в журнале событий. Благодаря встроенному элементу питания, фиксация в журнале событий производится как при поданном сетевом напряжении, так и при его отсутствии.

Структура обозначения возможных исполнений счетчика приведена на рисунке 1.

ф ф ф (4) ® © ф ф (9) О (Ц)   ©

МИРТЕК-1-BY-XXX-XXXX-XXX-XX-XXX-XX-XXXXXX-XXXX-XX-XXXXXXXX-X (Т)т

Тип счетчика

© Тип корпуса

SP1 - для установки на опору ЛЭП, модификация 1

SP2 - для установки на опору ЛЭП, модификация 2

SP3 - для установки на опору ЛЭП, модификация 3

CD Класс точности

А1-класс точности 1 по ГОСТ 31819.21-2012

А1R1 - класс точности 1 по ГОСТ 31819.21-2012 и класс точности 1 по ГОСТ 31819.23-2012

A1R2 - класс точности 1 по ГОСТ 31819.21-2012 и класс точности 2 по ГОСТ 31819.23-2012

(4) „

Номинальное напряжение 230-230 В

CD Базовый ток

5-5 А

10-10 А

CD Максимальный ток

5ОА-5О А 60А-60А 80А - 80 А 100А- 100 А

© Количество и тип измерительных элементов

S - один шунт в фазной цепи тока

SS - один шунт в фазной цепи тока и один шунт в цепи тока нейтрали                      z =

ST - шунт в фазной цепи тока и трансформатор тока в цепи тока нейтрали

ТТ -трансформатор тока в фазной цепи тока и трансформатор тока в цепи тока нейтрали

Il (Государственный реестр] т-г »       < <                                                        I \ осРед!;7в измерений /

ЛИСТ 2 ИЗ I I                                   \\ \ Беларусь /

V \Для документов/

(b) Первый интерфейс

CAN - интерфейс CAN

RS485 - интерфейс RS-485             RF433 - радиоинтерфейс RF433

RF433/n - радиоинтерфейс 433 МГц, где п - номер модификации модуля интерфейса (от 1 до 9) RF868/n - радиоинтерфейс 868 МГц, где п - номер модификации модуля интерфейса (от 1 до 9) RF2400/n - радиоинтерфейс 2400 МГц, где п - номер модификации модуля интерфейса (от 1 до 9) PF/n - PLC-модем с FSK-модуляцией, где п - номер модификации модуля интерфейса (от 1 до 9) РО/п - PLC-модем с OFDM-модуляцией, где п - номер модификации модуля интерфейса (от 1 до 9)

Второй интерфейс

CAN - интерфейс CAN

RS485 - интерфейс RS-485             RF433 - радиоинтерфейс RF433

RF433/n - радиоинтерфейс 433 МГц, где п - номер модификации модуля интерфейса (от 1 до 9) RF868/n - радиоинтерфейс 868 МГц, где п - номер модификации модуля интерфейса (от 1 до 9) RF2400/n - радиоинтерфейс 2400 МГц, где п - номер модификации модуля интерфейса (от 1 до 9) PF/n - PLC-модем с FSK-модуляцией, где п - номер модификации модуля интерфейса (от 1 до 9) РО/п - PLC-модем с OFDM-модуляцией, где п - номер модификации модуля интерфейса (от 1 до 9) G/n - радиоинтерфейс GSM/GPRS, где п - номер модификации модуля интерфейса (от 1 до 9) Е - интерфейс Ethernet

RFWF - радиоинтерфейс WiFi

RFLT - радиоинтерфейс LTE

(Нет символа) - интерфейс отсутствует

® Поддерживаемые протоколы передачи данных

(Нет символа) - протокол «МИРТЕК»

Р1 - протокол DLMS/COSEM

Р2 - протоколы «МИРТЕК» и DLMS/COSEM

О Дополнительные функции

Н - датчик магнитного поля

In - дискретный вход, где п - количество входов (от 1 до 4)

К - реле управления нагрузкой в цепи тока

М - измерение параметров электрической сети О - оптопорт

Qn - дискретный выход, где п - количество выходов (от 1 до 4)

R - защита от выкручивания винтов кожуха U — защита целостности корпуса

Vn - электронная пломба, где п может принимать значения:

1 - электронная пломба на корпусе

2 - электронная пломба на крышке зажимов

3 - электронные пломбы на корпусе и крышке зажимов Y - защита от замены деталей корпуса

Z - резервный источник питания

(Нет символа) - дополнительные функции отсутствуют

(© Количество направлений учета электроэнергии

(Нет символа) - измерение электроэнергии в одном направлении (по модулю) D - измерение электроэнергии в двух направлениях

Рисунок 1. Структура обозначения возможных исполнений счетчика.

В счетчиках для считывания информации используется выносной модуль отображения информации. При этом первый интерфейс используется в качестве канала связи с выносным модулем отображения информации.

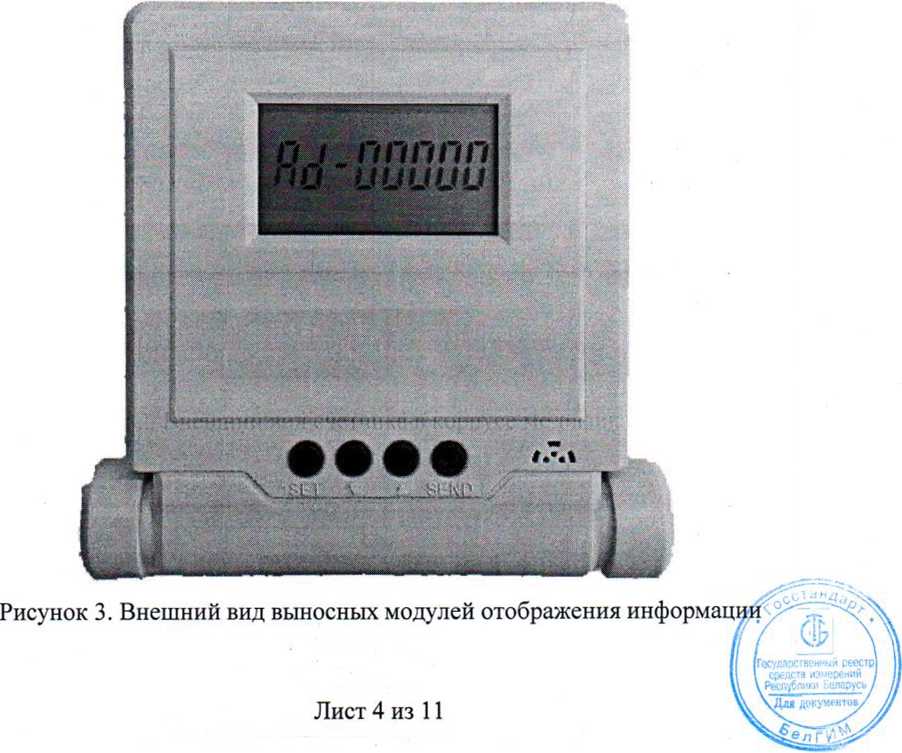

Внешний вид счетчика и выносного модулей отображения информации представлены на рисунках 2 и 3. Схемы пломбирования счетчиков от несанкционированного доступа к элементам счетчика с указанием мест нанесения знаков поверки приведены в приложении А.

Для документов

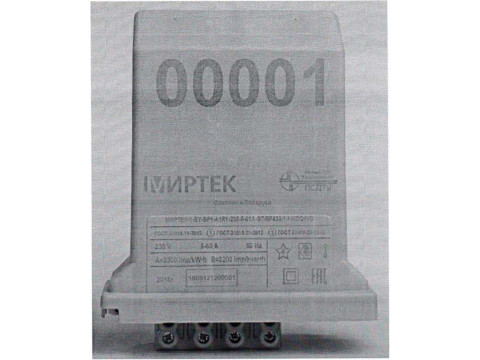

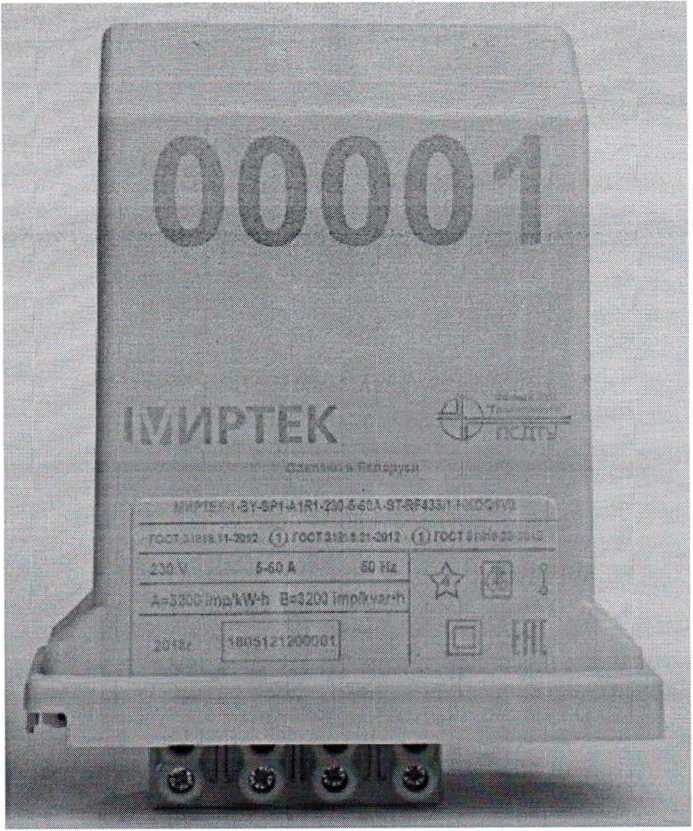

Рисунок 2. Внешний вид счетчика в корпусе модификации SP1

Счетчик ведет учет электрической энергии по действующим тарифам (до 4) в соответствии с месячными программами смены тарифных зон (количество месячных программ - до 12, количество тарифных зон в сутках - до 48). Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней (праздничные и перенесенные дни) - до 45. Для специальных дней могут быть заданы признаки рабочей, субботней, воскресной или специальной тарифной программы. Счетчик содержит в энергонезависимой памяти две тарифных программы - действующую и резервную. Резервная тарифная программа вводится в действие с определенной даты, которая передается отдельной командой по интерфейсу.

Счетчики обеспечивают отображение и учет:

- текущего времени и даты;

- количества электрической энергии нарастающим итогом суммарно независимо от тарифного расписания;

- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;

- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало месяца;

- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало суток;

- профиля мощности, усредненной на интервале 30 минут (или настраиваемом из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут);

- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало интервала 30 или 60 минут (только при установленном интервале усреднения мощности 30 или 60 минут);

- количества электрической энергии, потребленной за интервал 30 минут (только при установленном интервале усреднения мощности 30 минут).

Учет электрической энергии счетчиками производится по модулю, независимо от направления или с учетом направления (счетчики с символом «D» в условном обозначении).

Счетчики, у которых в условном обозначении присутствует символ «М», дополнительно обеспечивают измерение следующих параметров:

- фазного напряжения;

- фазного тока;

- тока нейтрали (только счетчики с символами «SS», «ST» и «ТТ» в условном обозначении);

- частоты сети;

- активной мгновенной мощности;

- реактивной мгновенной мощности (только счетчики с символами «A1R1» и «A1R2» в условном обозначении);

- коэффициента мощности.

Счетчики обеспечивают возможность задания по интерфейсу следующих параметров:

- адреса счетчика (от 1 до 65000);

- текущего времени и даты;

- величины суточной коррекции хода часов;

- разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в последнее воскресенье октября);

- 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;

- до 45 специальных дней (дни, в которые тарификация отличается от общего правила);

- пароля для доступа по интерфейсу (от 0 до 4294967295).

Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее: время, изменения

I 1™2??рс'8енн("' peecrpl ]

\\ \ ^успублики Беларусь / // конфигурации, изменения данных, изменения времени и даты, включений или отключений питания, количества отключений встроенного контактора.

Обмен информацией с внешними устройствами обработки данных осуществляется по имеющемуся интерфейсу, в зависимости от исполнения.

Обслуживание счетчиков производится с помощью технологического программного обеспечения «MeterTools».

В случае выхода выносного модуля отображения информации из строя, информацию можно считать по имеющемуся интерфейсу, в зависимости от исполнения, с помощью технологического программного обеспечения «MeterTools».

Программное обеспечение

Идентификационные данные программного обеспечения (далее - ПО) счетчиков указаны в таблице 1.

По своей структуре ПО не разделено на метрологически значимую и метрологически незначимую части, имеет единую контрольную сумму и записывается в устройство на стадии его производства.

Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблицах 3-6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Классы точности по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012 и ТУ BY 490985821.010-2012 в зависимости от исполнения указаны в таблице 2.

_____Таблица 2. Классы точности счетчиков

Пределы относительных погрешностей при измерении напряжения, тока, частоты, мощности, коэффициента мощности (для счетчиков с символом «М» в условном обозначении) указаны в таблице 3.

Таблица 3. Пределы относительных погрешностей при измерении напряжения, тока, частоты, мощности, коэффициента мощности

Максимальные значения стартовых токов счетчиков в зависимости от класса точности приведены в таблице 4.

Таблица 4. Максимальные значения стартовых токов

Габаритные размеры и масса счетчиков приведены в таблице 5.

Таблица 5. Габаритные размеры

Метрологические и технические характеристики приведены в таблице 6.

Таблица 6. Метрологические и технические характеристики приборов

средств измерений 7 Республики Бд-. f.yrt, j \Для документов/

Знак утверждения типа

Знак утверждения типа наносят на лицевую панель счетчиков лазерной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки приведен в таблице 7.

Таблица 7. Комплектность поставки счетчиков                          ______________

Нормативные документы

ГОСТ 31818.11-2012 (МЭК 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.

ГОСТ 31819.21-2012 (IEC 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.

ГОСТ 31819.23-2012 (IEC 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии.

ТУ BY 490985821.010-2012 Счетчики электрической энергии однофазные многофункциональные «МИРТЕК-1-BY», «АИСТ-1», «ЭТАЛОН-1-BY». Технические условия.

МРБ МП.2745-2017 Счетчики электрической энергии однофазные многофункциональные «МИРТЕК-1-BY-SP». Методика поверки.

Госудасстке,,^,;

(jef£Tpj

у-уг-yt-n,,, / \Д»Я AOWncHWlj/

МЕТРОЛОГИЧЕСКИЙ КОНТРОЛЬ

Счетчики электрической энергии однофазные многофункциональные «МИРТЕК-1-BY-SP» обеспечены поверкой в Республике Беларусь. Методика поверки МРБ МП.2745-2017 Счетчики электрической энергии однофазные многофункциональные «МИРТЕК-1-BY-SP». Методика поверки.

Применяемые эталоны:

1. Универсальная пробойная установка УПУ-10

2. Установка для поверки счетчиков электрической энергии МИРТЕК-МЕТРОЛОГИЯ-BY-l-F-0,05-VT, класс точности 0,05; 0,1.

3. Счетчик электрической энергии эталонный «МИРТЕК-МЕТРОЛОГИЯ-ВУ-5100», класс точности 0,05.

4. Частотомер 43-54, погрешность измерения частоты, не более ± 5-10'7 ± 1 ед. сч.

5. Секундомер электронный Интеграл С-01, относительная погрешность ± (9,6-IO’6 Тх + 0,01) с.

Прослеживаемость передачи единиц физических величин обеспечивается действующими поверочными схемами до национальных эталонов Республики Беларусь.

Заключение

Счетчики электрической энергии однофазные многофункциональные «МИРТЕК-1-BY-SP» соответствуют требованиям ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012 и ТУ BY 490985821.010-2012.

Межповерочный интервал - не более 96 месяцев при применении в сфере законодательной метрологии.

Межповерочный интервал - не более 96 месяцев при применении вне сферы законодательной метрологии.

Испытания проведены отделом метрологии республиканского унитарного предприятия «Гродненский центр стандартизации, метрологии и сертификации»,

230003, Республика Беларусь, г. Гродно, пр-т Космонавтов, 56

факс+375 152 6431 29, тел. +375 15264 31 41

Аттестат аккредитации № BY/112 02.6.0.0004 от 24.10.2008 (действителен до 01.08.2020)
