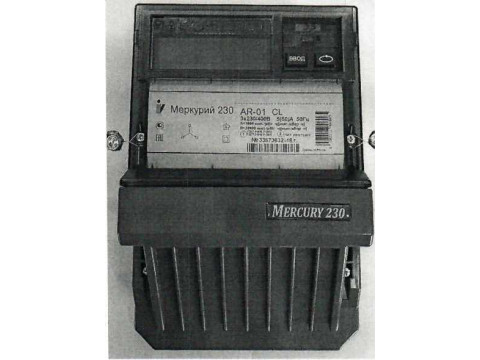

Счетчики электрической энергии трехфазные статические "Меркурий 230"

Назначение

Счётчики электрической энергии трёхфазные статические «Меркурий 230» предназначены для измерения и учёта электрической активной или активной и реактивной энергии прямого и обратного направления переменного тока в трёх- и четырёхпроводных сетях.

Описание

Принцип действия счётчиков основан на преобразовании входных сигналов тока и напряжения трёхфазной сети из аналогового представления в цифровое с помощью аналого-цифрового преобразователя (АЦП). По выборкам мгновенных значений напряжений и токов в каждой фазе, производится вычисление средней за период сети значений полной (S), активной (Р) и реактивной (Q) мощности, при этом реактивная мощность вычисляется по формуле: Q = л/ S2 - Р2. По вычисленным значениям активной и реактивной мощности формируются импульсы телеметрии на выходах счётчика, наращиваются регистры текущих значений по каждому виду накопленной энергии и по каждому тарифу.

В счётчики встроены: микроконтроллер с аналого-цифровым преобразователем, энергонезависимое запоминающее устройство, цифровой интерфейс связи с выходом для подключения к системе регистрации о потребляемой электроэнергии и два телеметрических выхода (для счётчиков «Меркурий 230ART2» - четыре телеметрических выхода).

Счётчики «Меркурий 230ART» и «Меркурий 230ART2» имеют внутренний тарификатор.

Микроконтроллер выполняет функции связи с энергонезависимой памятью для записи в неё потребляемой электроэнергии, переключения тарифных зон как при подаче соответствующей команды по интерфейсу, так и по команде от внутреннего тарификатора, взаимодействие с индикатором, а также поддерживает интерфейсные функции связи с внешними устройствами по последовательному цифровому интерфейсу или оптическому каналу при работе в автоматизированной системе сбора и учёта данных о потребляемой электроэнергии и со встроенными модемами.

Счётчики имеют одинаковые метрологические характеристики, единое конструктивное исполнение частей, определяющих эти характеристики, и подразделяются функциональными возможностями, связанными с метрологически незначимым (прикладным) программным обеспечением.

Условное обозначение моделей счётчиков электрической энергии трёхфазных статических:

«МЕРКУРИЙ 230 ART2 - XX F(P)QC(R)RSIL(G)DNB», где:

МЕРКУРИЙ - торговая марка счётчика;

230 - серия счётчика;

ART2 - тип измеряемой энергии, а именно:

- А - активной энергии;

- R - реактивной энергии;

- Т - наличие внутреннего тарификатора;

- 2 - двунаправленный (отсутствие цифры 2 означает: счётчик рднонаправ.

ный);

XX - модификации, подразделяемые по току, напряж ныв таблице!.

ЕНЕРА ЯВНЫЙ ДИРЕКТОР Мерило» С.П.

Таблица 1 - Модификации счетчиков

F - наличие профиля, журнала событий и других дополнительных функций, включая контроль максимумов мощности (отсутствие F - нет профиля и дополнительных функций);

Р - дополнительно к функциям F наличие профиля, журнала событий и других дополнительных функций для мощности потерь;

Q - измерение показателей качества электроэнергии (отсутствие Q - отсутствие измерения показателей качества электроэнергии);

R(C)RIL(G) - интерфейсы, а именно:

- С - CAN или R - RS-485;

- R - дополнительный интерфейс RS-485 (отсутствие R - отсутствие дополнительного интерфейса);

- I - IrDA (отсутствие I - отсутствие IrDA);

- L - PLC-модем (отсутствие L - отсутствие PLC-модема);

- G - GSM-модем (отсутствие G - отсутствие GSM-модема);

S - внутреннее питание основного интерфейса (отсутствие S - питание основного интерфейса внешнее); Примечание - питание дополнительного интерфейса внутреннее.

D - внешнее резервное питание (отсутствие D - отсутствие внешнего резервного питания);

N - наличие электронной пломбы (отсутствие N - отсутствие электронной пломбы);

В - подсветка ЖКИ (отсутствие В - отсутствие подсветки ЖКИ).

В качестве элементов индикации потребляемой электроэнергии в счётчиках используется жидкокристаллический индикатор (ЖКИ).

Счётчики обеспечивают программирование от внешнего компьютера через интерфейс CAN (или RS-485 или IrDA) или GSM-модем следующих параметров:

• параметров обмена по интерфейсу:

- скорости обмена по интерфейсу;

- контроля чётности/нечётности (нет, нечётность, чётность);

- множителя длительности системного тайм-аута;

• смены паролей первого (потребителя энергии) и второго (продавца энергии) уровня доступа к данным;

• индивидуальных параметров счётчика:

- сетевого адреса;

- местоположения;

- коэффициента трансформации по напряжению и по току;

- режимов импульсных выходов;

• * текущего времени и даты:

- широковещательная команда установки текущего времени и даты;

• ^'тарифного расписания:

- до 4-х тарифов,

- раздельно на каждый день недели и праздничные дни каждого месяца года (максимальное число праздничных дней в невисокосном году - 365 дней, в високосном - 3

- до 16 тарифных интервалов в сутки;

- шаг установки тарифного расписания (дискретность 1 мин);

Лист № 3 Всего листов 14

- установка счётчика в однотарифный или многотарифный режим;

• *разрешения/запрета автоматического перехода сезонного времени и параметров времени перехода с «летнего» времени на «зимнее», с «зимнего» времени на «летнее»:

- часа;

- дня недели (последней) месяца;

- месяца;

• ***параметров при сохранении профиля мощности:

- длительности периода интегрирования;

- разрешения/запрета обнуления памяти при инициализации массива памяти средних мощностей;

• **** нормированных значений мощностей активных и реактивных потерь, одинаковых для всех трёх фаз счётчика, приведенные ко входу счетчика:

_ активной мощности потерь в обмотках силового трансформатора при номинальном токе;

- активной мощности потерь в магнитопроводе силового трансформатора при номинальном напряжении;

- активной мощности потерь в линии передач при номинальном токе;

_ реактивной мощности потерь в обмотках силового трансформатора при номинальном токе;

- реактивной мощности потерь в магнитопроводе силового трансформатора при номинальном напряжении;

- реактивной мощности потерь в линии передач при номинальном токе;

• режимов индикации:

- периода индикации (1 ..255 секунд);

- длительности индикации показаний потреблённой энергии по текущему (нетекущему) тарифу (5..255 секунд) в автоматическом режиме;

- длительности тайм-аута (5...255 секунд) при возврате из ручного в автоматический режим;

- перечня индицируемых показаний потреблённой энергии (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно для активной и реактивной энергии при автоматическом (ручном) режиме смены параметров,

- перечня индицируемых показаний потреблённой энергии (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно для активной и реактивной энергии при ручном режиме смены параметров;

• параметров контроля за превышением установленных лимитов активной мощности и энергии:

- разрешения/запрета контроля за превышением установленного лимита активной мощности и энергии;

- значения установленного лимита мощности;

- значений установленного лимита энергии отдельно для каждого из четырёх тарифов;

- режимы управления нагрузки импульсным выходом;

- включения/выключения нагрузки;

• инициализация регистров накопленной энергии (всего от сброса за периоды: сутки, все месяцы, год; на уровне доступа 2);

• перезапуск счётчика («горячий» сброс) без выключения питания сети;

• ** параметров качества электроэнергии (ПКЭ):

- нормально допустимые значения (НДЗ) и предельно допустимые значения (ПДЗ) отклонения напряжения ±5 и ±10 % соответственно от номинального напряжения;

- НДЗ и ПДЗ отклонения частоты напряжения переменного тока ±0,2

• ***максимумов мощности:

- расписание контроля за утренними и вечерними максимумами.

Примечания:

1 * - параметры только для счётчиков с внутренним тарификатором;

2 ** - параметры только для счётчиков «Меркурий 230ART» и «Меркурий 230ART2» с индексом «Q».

3 *** - параметры только для счётчиков «Меркурий 230ART» и «Меркурий 230ART2» с индексом «F»(«P»).

4 **** - параметры только для счётчиков «Меркурий 23 О ART» и «Меркурий 230ART2» с индексом «Р».

Счётчики обеспечивают считывание внешним компьютером через интерфейс CAN (или

RS-485 или IrDA) или GSM-модем следующих параметров и данных:

• учтённой активной энергии прямого направления («Меркурий 23ОА»), активной и реактивной энергии прямого направления («Меркурий 230AR», «Меркурий 230ART»), активной и реактивной энергии прямого и обратного направления («Меркурий 230ART2»)

- по каждому из 4 тарифов и сумму по тарифам;

- всего от сброса показаний;

- * за текущие сутки;

- * на начало текущих суток;

- * за предыдущие сутки;

- * на начало предыдущих суток;

- * за текущий месяц;

- * на начало текущего месяца;

- * за каждый из предыдущих 11 месяцев;

- * на начало каждого из предыдущих 11 месяцев;

- * за текущий год;

- * на начало текущего года;

- * за предыдущий год;

- * на начало предыдущего года;

• * параметров встроенных часов счётчика:

- текущих времени и даты;

- признака сезонного времени (зима/лето);

- разрешения/запрета автоматического перехода сезонного времени;

- времени перехода на «летнее» и «зимнее» время при автоматической установке сезонного времени;

• ^параметров тарификатора:

- режима тарификатора (однотарифный/многотарифный);

- номера текущего тарифа;

- тарифного расписания;

- календаря праздничных дней;

• * * * параметров сохранения профиля мощностей:

- длительности периода интегрирования;

- параметров последней записи в памяти сохранения профиля мощностей;

- признака неполного среза (счётчик включался или выключался на периоде интегрирования);

- признака переполнения памяти массива средних мощностей;

- **средних значений активной и реактивной мощностей прямого и обратного направления за заданный период интегрирования для построения графиков нагрузок в обычном и ускоренном режимах чтения;

• вспомогательных параметров:

- мгновенных значений (со временем интегрирования 1,28 с) активной, реактивной и полной мощности по каждой фазе и по сумме фаз; с указанием направления (положения вектора полной мощности);

- действующих значений фазных напряжений и токов по каждой из фаз;

- коэффициентов мощности по каждой фазе и по сумме фаз с указанием направления (положения вектора полной мощности);

- частоты сети;

- углов между основными гармониками фазных напряжений (между фазами 1 и 2, 2 и

3, 1 иЗ);

• индивидуальных параметров счётчика:

- сетевого адреса;

- серийного номера;

- даты выпуска;

- местоположения счётчика;

- класса точности по активной энергии;

- класса точности по реактивной энергии;

- признака суммирования фаз (с учётом знака/по модулю);

Внимание! Программирование однонаправленных счётчиков в режим суммирования фаз «по модулю» позволяет предотвратить возможность хищения электроэнергии при нарушении фазировки подключения токовых цепей счётчика.

- варианта исполнения счётчика (однонаправленный/перетоковый);

- номинального напряжения и тока;

- коэффициента трансформации по току и по напряжению;

- постоянной счётчика в основном режиме;

- температурного диапазона эксплуатации;

- режима импульсных выходов (основной/поверочный);

- версии ПО;

• режимов индикации:

- периода индикации (1..255 секунд);

- длительности индикации показаний потреблённой энергии по текущему (нетекущему) тарифу (5..255 секунд) в автоматическом режиме;

- длительности тайм-аута (5...255 секунд) при возврате из ручного в автоматический режим;

- перечня индицируемых показаний потреблённой энергии (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно для активной и реактивной энергии при автоматическом (ручном) режиме смены параметров;

- перечня индицируемых показаний потреблённой энергии (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно для активной и реактивной энергии при ручном режиме смены параметров;

• параметров контроля за превышением установленных лимитов активной мощности и энергии прямого направления:

- режима (разрешения/запрета) контроля за превышением установленного лимита активной мощности и энергии прямого направления;

- значения установленного лимита мощности;

- значений установленного лимита энергии отдельно для каждого из четырёх тарифов;

- режима импульсного выхода (телеметрия/режим управления блоком отключения нагрузки);

- режим управления блоком отключения нагрузки (нагрузка включена/выключена);

• * журнала событий (кольцевого на 10 записей);

- времени включения/выключения счётчика;

- времени до/после коррекции текущего времени;

- времени включения/выключения фазы 1, 2, 3;

- времени коррекции тарифного расписания;

- времени сброса регистров накопленной энергии;

времени инициализации массива средних мощностей;

Лист № 6

Всего листов 14

- времени превышения лимита энергии по тарифу 1, 2, 3, 4 (при разрешённом контроле за превышением лимита энергии);

- времени начала/окончания превышения лимита мощности; (при разрешённом контроле за превышением лимита мощности);

- времени коррекции параметров контроля за превышением лимита мощности и лимита энергии;

- времени коррекции параметров учёта технических потерь;

- времени вскрытия/закрытия прибора (при наличии электронной пломбы);

- даты и кода перепрограммирования;

- времени и кода ошибки самодиагностики;

- времени коррекции расписания контроля за максимумами мощности;

- времени сброса максимумов мощности;

_ ****времени начала/окончания магнитного воздействия;

• * * * * журнала ПКЭ;

Всего значений журнала 16:

- НДЗ и ПДЗ напряжения в фазе 1 (4 значения);

- НДЗ и ПДЗ напряжения в фазе 2 (4 значения);

- НДЗ и ПДЗ напряжения в фазе 3 (4 значения);

- НДЗ и ПДЗ частоты сети (4 значения)

Журнал фиксирует время выхода/возврата по каждому значению журнала до 100 записей.

• ***значения утренних и вечерних максимумов мощности;

• **** Параметров технических потерь для прямого и обратного направлений активной и реактивной энергии по сумме тарифов за следующие периоды времени:

- всего от сброса;

- за текущие сутки;

- на начало текущих суток;

- за предыдущие сутки;

- на начало предыдущих суток;

- за текущий месяц;

- на начало текущего месяца;

- за каждый из предыдущих 11 месяцев;

- на начало каждого из предыдущих 11 месяцев;

- за текущий год;

- на начало текущего года;

- за предыдущий год;

- на начало предыдущего года;

• слово состояния самодиагностики счётчика (журнал, содержащий коды возможных ошибок счётчика с указанием времени и даты их возникновения).

Примечания:

1 * - параметры только для счётчиков с внутренним тарификатором;

2 ** - параметры только для счётчиков с внутренним тарификатором (для счётчиков «Меркурий 230ART2» как для прямого, так и для обратного направления).

3 *** - параметры только для счётчиков «Меркурий 230ART» и «Меркурий 230ART2» с индексом «F»(«P»).

4 **** - параметры только для счётчиков «Меркурий 230ART» и «Меркурий 230ART2» с индексом «Q».

5 ***** . параметры только для счётчиков «Меркурий 230ART» и «Меркурий 230ART2» с индексом «Р».

Счётчики обеспечивают вывод на индикатор следующих параметров и • учтённой активной энергии прямого направления («Меркурий 23(

Си:

Всего листов 14 реактивной энергии прямого («Меркурий 230AR», «Меркурий 230ART», «Меркурий 230ART2») и обратного направления («Меркурий 230ART2»), в соответствии с заданным перечнем индицируемых тарифных зон (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно при автоматическом режиме смены индицируемых параметров:

- всего от сброса показаний;

• учтённой активной энергии прямого направления, реактивной энергии прямого направления (для счётчиков «Меркурий 230AR», «Меркурий 230ART»), активной и реактивной энергии обратного направления (для счётчиков «Меркурий 230ART2»), в соответствии с заданным перечнем индицируемых тарифных зон (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно при ручном режиме смены индицируемых параметров:

- всего от сброса показаний;

- *за текущие сутки;

- *за предыдущие сутки;

- *за текущий месяц;

- *за каждый из предыдущих 11 месяцев;

- *за текущий год;

- *за предыдущий год;

• вспомогательных параметров (в ручном режиме индикации):

- мгновенных значений (со временем интегрирования 1 с) активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления (положения вектора полной мощности);

- действующих значений фазных напряжений и токов по каждой из фаз;

- углы между основными гармониками фазных напряжений и отображения на ЖКИ:

> между 1 и 2 фазами;

> между 1 и 3 фазами;

> между 2 и 3 фазами.

- коэффициента искажений синусоидальности фазных напряжений (справочный параметр);

- коэффициентов мощности по каждой фазе и по сумме фаз с указанием направления (положения вектора полной мощности);

- частоты сети;

- текущего времени (возможна коррекция текущего времени с клавиатуры счётчика один раз в сутки в пределах ± 30 сек);

- текущей даты;

• ** параметров технических потерь для прямого и обратного направлений активной и реактивной энергии по сумме тарифов за следующие периоды времени:

— всего от сброса;

- за текущие сутки;

- за предыдущие сутки;

- за текущий месяц;

- за каждый из предыдущих 11 месяцев;

- за текущий год;

- за предыдущий год.

Примечания:

1 * - для счётчиков с внутренним тарификатором.

2 ** - для счётчиков «Меркурий 230ART» и «Меркурий 230ART2» с индексом «Р»;

3 Счётчики выдают показания об учтённой энергии на индикатор и по интерфейсу без учёта коэффициентов трансформации и местоположения.

4 Если в счётчике присутствует функция регистрации максимумов мощности, то при выводе параметров на ЖКИ при ручном режиме после параметра «всего от сбро^-щрказдний» выводится индикация максимумов мощности за текущий месяц и за три предыду'пщ5с/^^\

Счётчики «Меркурий 230ART2» с индексами «F» и «Р» ведут пофазный учёт активной энергии прямого направления всего от сброса по сумме тарифов и по каждому из тарифов в отдельности, который может быть считан по интерфейсу CAN (или RS-485 или IrDA или GSM-модему).

В счётчиках с внутренним тарификатором предусмотрена фиксация следующих внутренних данных и параметров по адресному/широковещательному запросу (защёлка):

- время и дата фиксации;

- энергия по А+, А-, R+, R- по сумме тарифов;

- энергия по А+, А-, R+, R- по тарифу 1;

- энергия по А+, А-, R+, R- по тарифу 2;

- энергия по А+, А-, R+, R- по тарифу 3;

- энергия по А+, А-, R+, R- по тарифу 4;

- активная мощность по каждой фазе и сумме фаз;

- реактивная мощность по каждой фазе и сумме фаз;

- полная мощность по каждой фазе и сумме фаз;

- напряжение по каждой фазе;

- ток по каждой фазе;

- коэффициент мощности по каждой фазе и сумме фаз;

- частота;

- углы между основными гармониками фазных напряжений.

Счётчики выполняют функцию управления нагрузкой.

Счётчики с PLC-модемом обеспечивают:

• Передачу следующей информации о потреблённой электроэнергии нарастающим итогом:

- с момента ввода счётчика в эксплуатацию по сумме тарифов и сумме фаз, при условии, что счётчик запрограммирован в однотарифный режим;

- с момента ввода счётчика в эксплуатацию по текущему тарифу и сумме фаз в момент опроса, при условии, что счётчик запрограммирован в многотарифный режим;

- по запросу технологического приспособления (концентратор «Меркурий-225») по каждой фазе по сумме тарифов, если счётчик запрограммирован в однотарифный режим.

• Приём следующей информации:

- команды временного перехода в режим передачи дополнительной информации;

- текущего времени и даты.

Счётчики могут применяться автономно или в автоматизированной системе сбора данных о потребляемой электроэнергии.

Счётчики предназначены для эксплуатации внутри закрытых помещений.

Конструктивно счётчики состоят из следующих узлов:

- корпуса;

- клеммной колодки;

- защитной крышки клеммной колодки;

- печатная плата устройства управления, измерения и индикации.

Устройство управления, измерения и индикации (У У ИИ) вместе с контактной колодкой устанавливается в основании корпуса.

Кнопки управления индикацией устанавливаются в крышке корпуса и связываются с УУИИ механически.

Корпус счётчиков изготовляется методом литья из ударопрочной пластмассы, клеммная колодка изготовляется из пластмассы с огнезащитными добавками.

Класс защиты счётчиков от проникновения пыли и воды IP51 по ГОСТ 14254-96.

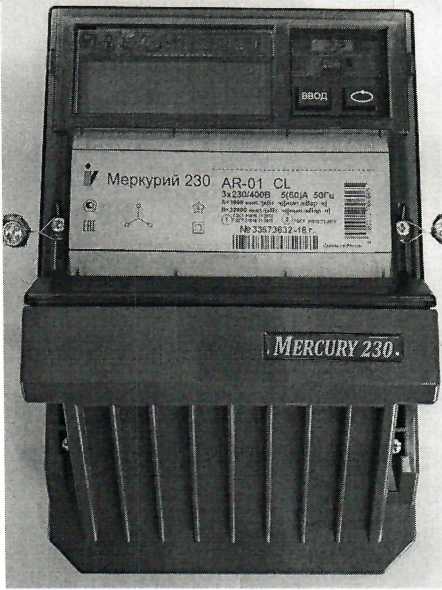

Общий вид счётчиков электрической энергии трёхфазных статических представлен на рисунке 1.

Рисунок 1 - Общий вид счетчика

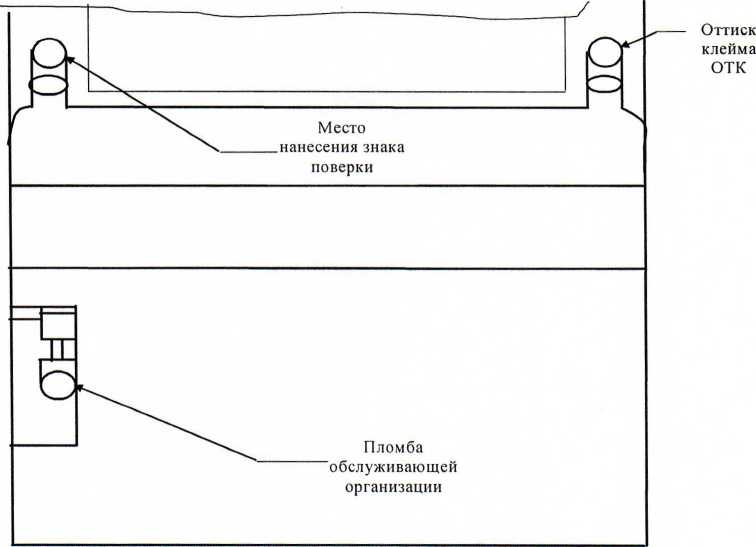

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Знак поверки наносится давлением на навесную пломбу или специальную мастику.

Рисунок 2 - Схема пломбировки от несанкционированного доступа,

обозначение места нанесения знака поверки

Программное обеспечение

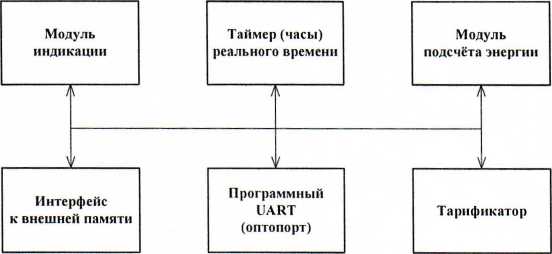

Структура программного обеспечения «Меркурий 230» приведена на рисунке 3.

Программное обеспечение состоит из следующих модулей:

- модуль измерений, вычислений и подсчета активной и реактивной энергии;

- модуль индикации;

- модуль обмена с внешней памятью;

- тарификатора и таймера (часов);

- модуль обслуживания интерфейсов (UART, оптопорт, модем PLC-I).

Модуль подсчета энергии осуществляет измерение токов, напряжений и мощностей, которые в последующем используются для вычисления энергии и других вспомогательных параметров.

Модуль индикации обеспечивает вывод на ЖКИ необходимую информацию в соответствии с заданным алгоритмом.

Модуль работы с внешней памятью обеспечивает чтение и запись данных во внешнюю энергонезависимою память. В качестве данных могут быть как измеренные метрологические параметры с учетом заданного тарифного расписания, так и другие параметры, которые позволяют функционировать счетчику в соответствии с его алгоритмом.

Модуль часов предназначен для ведения календаря реального времени.

Тарификатор, по заданному тарифному расписанию, осуществляет управление процессом записи измеренной энергии в соответствующие регистры внешней памяти.

Модуль обслуживания интерфейсов обеспечивает связь счетчика с внешними устройствами.

Метрологически значимым является только модуль подсчета энергии. Большинство модулей взаимосвязаны.

Метрологические характеристики нормированы с учетом влияния программного обеспечения.

Для работы со счётчиками используется тестовое программное обеспечение «Конфигуратор счётчиков Меркурий».

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р50.2.077-2014.

Рисунок 3 - Структура программного обеспечения «Меркурий 230»

Таблица 2 - Идентификационные данные программного обеспечения

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение и программирование. Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и недоступны без вскрытия пломб.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.

Технические характеристики

Таблица 3 - Метрологические характеристики_____

Таблица 4 - Основные технические характеристики

Знак утверждения типа

наносится на панель счётчиков методом офсетной печати или фото способом.

В эксплуатационной документации на титульных листах знак утверждения типа наносится типографским способом.

Комплектность

Таблица 5 - Комплектность счетчиков

Поверка

осуществляется по документу АВЛГ.411152.021 РЭ1 «Счётчики электрической энергии трехфазные статические «Меркурий 230». Руководство по эксплуатации. Приложение Г. Методика поверки», с изменением №1, утвержденному ФБУ «Нижегородский ЦСМ» 21 февраля 2018 г.

Основные средства поверки:

Рабочий эталон 2-го разряда по ГОСТ 8.551-2013, установка для поверки счётчиков электрической энергии К68001, регистрационный номер в Федеральном информационном фонде № 10075-85: номинальное напряжение 3x230/400 В, 3x57,7/100 В, основной рабочий диапазон токов (0,01-100) А, погрешность измерения активной энергии ±0,05 %.

Частотомер электронно-счетный 43-64 регистрационный номер в Федеральном информационном фонде № 9135-83: погрешность измерения частоты 2-10’9.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.

Знак поверки наносится давлением на специальную мастику или навесную пломбу, которая расположена на месте крепления кожуха к основанию счетчика.

Сведения о методиках (методах) измерений приведены в эксплуатационных документах.

Нормативные документы

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2

ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счётчики активной энергии классов точности 0,2S и 0,5S

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счётчики реактивной энергии

ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц

ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования

АВЛГ.411152.021 ТУ Счётчики электрической энергии трёхфазные статические «Меркурий 230». Технические условия
