Счетчики электрической энергии трехфазные многофункциональные АИСТ-3 (далее - счетчики) предназначены для измерения активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам в трехфазных сетях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5218 18 |
| Наименование | Счетчики электрической энергии трехфазные многофункциональные "АИСТ-3" |
| Год регистрации | 2018 |
| Номер сертификата | 12143 |
| Дата регистрации | 2018-11-30 |
| Срок действия | 2023-11-30 |
| Получатель сертификата | РУП "Гомельэнерго", г. Гомель, Республика Беларусь (BY) |
Производитель / Заявитель
РУП "Гомельэнерго"
Адрес: ул. Фрунзе, 9, 246001, г. Гомель
Контакты: +375(232)74-11-91, 74-24-05 / gomelenergo@gomel.energo.net.by
Поверка
| Межповерочный интервал / Периодичность поверки | 96 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2365-2013 (изменения №1, 2). |
Поверители
Скачать
|
Описание типа РБ 03 13 5218 18 [2016-03-02]
rb-03-13-5218-18_2016-03-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 5218 18 [2019-02-25]
rb-03-13-5218-18_2019-02-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 5218 18 [2013-11-21]
rb-03-13-5218-18_2013-11-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 5218 18 [2017-09-28]
rb-03-13-5218-18_2017-09-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 5218 18 [2014-10-03]
rb-03-13-5218-18_2014-10-03.pdf
|
Скачать |
Описание типа
Назначение
Счетчики электрической энергии трехфазные многофункциональные АИСТ-3 (далее - счетчики) предназначены для измерения активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам в трехфазных сетях переменного тока промышленной частоты.
Область применения счетчиков - учет электрической энергии на объектах энергетики, на промышленных предприятиях и в коммунально-бытовой сфере в условиях применения дифференцированных по времени тарифов. Счетчики предназначены для применения как в составе автоматизированных систем учета электрической энергии, так и автономно.
Описание
Принцип действия счетчиков основан на измерении входных сигналов напряжения и тока с помощью аналого-цифровых преобразователей и их перемножении с последующей обработкой с помощью специализированного контроллера.
Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка,
измерите
Государственный реестр средств измерении Республики Беларусь
менты (шунты или трансформаторы тока). Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.
Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы реального времени, позволяющие вести учет электрической энергии по тарифным зонам суток, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки, интерфейс для подключения к системам автоматизированного учета потребленной электроэнергии, ЖК-дисплей для просмотра измеряемой информации.
В состав счетчиков, в соответствии со структурой условного обозначения, приведенной на рисунке 1, по требованию заказчика могут входить дополнительные устройства: оптический порт (индекс в обозначении - «О», выполнен по IEC 1107), до четырех отдельных гальванически развязанных от сети дискретных выходов (индекс в обозначении - «Q»), до четырех отдельных гальванически развязанных от сети дискретных входов (индекс в обозначении - «I»), датчик магнитного поля (индекс в обозначении - «Н»).
Счетчики, в зависимости от исполнения, могут иметь один, два или три интерфейса удаленного доступа.
Счетчики, у которых в обозначении присутствует индекс «К», оснащены встроенным контактором и позволяют:
- организовать отпуск потребителю предварительно оплаченного количества электроэнергии;
- отключать нагрузку при превышении потребляемой мощности выше установленных лимитов.
Зажимы для подсоединения счетчиков к сети, телеметрического выхода, интерфейсов, дискретных входов и выходов закрываются пластмассовой крышкой.
Счетчики, у которых в обозначении присутствует индекс «Z», имеют вход для подключения внешнего резервного источника питания для снятия показаний счетчика при отсутствии основного питания.
Счетчики, у которых в обозначении присутствует индекс «V», имеют встроенные элементы для контроля вскрытия клеммной крышки и корпуса счетчика. Время и дата вскрытия фиксируются в журнале событий. Благодаря встроенному элементу питания, фиксация в журнале событий производится как при поданном сетевом напряжении, так и при его отсутствии.
Структура обозначения возможных исполнений счетчика приведена на рисунке 1.
1 2345678 9 10 11
ХХХХХХ - XXX - ХХХХ - XXX - XX - XXX - XX - ХХХХХХ - ХХХХ - ХХХХХХХХ - X
1 Тип счетчика
АИСТ-3
2 Тип корпуса
|
W31 |
- для установки на щиток, модификация 1 |
|
W32 |
- для установки на щиток, модификация 2 |
|
W33 |
- для установки на щиток, модификация 3 |
|
W34 |
- для установки на щиток, модификация 4 |
|
W35 |
- для установки на щиток, модификация 5 |
|
D31 |
- для установки на DIN-рейку, модификация 1 |
|
D32 |
- для установки на DIN-рейку, модификация 2 |
|
D33 |
- для установки на DIN-рейку, модификация 3 |
|
WD31 |
- для установки на щиток и DIN-рейку, модификация 1 |
|
3 Класс точности | |
|
А1 |
-кл.т. 1 ГОСТ 31819.21 |
|
А2 |
-кл.т. 2 ГОСТ 31819.21 |
|
A1R1 |
-кл.т. 1 ГОСТ 31819.21, кл.т. 1 ГОСТЗ 1819.23 |
|
A1R2 |
- кл.т. 1 ГОСТ 31819.21, кл.т. 2 ГОСТ31819.23 |
|
А0.5 |
-кл.т. 0.5S ГОСТ 31819.22 |
|
A0.2R1 |
- кл.т. 0.2S ГОСТ31819.22, кл.т. 1 ГОСТЗ 1819.23 |
|
A0.2R2 |
-кл.т. 0.2S ГОСТ 31819.22, кл.т. 2 ГОСТЗ 1819.23 |
|
A0.5R1 |
- кл.т. 0.5S ГОСТ31819.22, кл.т. 1 ГОСТЗ 1819.23 |
|
A0.5R2 |
-кл.т. 0.5S ГОСТ31819.22, кл.т. 2 ГОСТЗ 1819.23 |
|
4 Номинальное напряжение | |
|
57.7 |
- 57.7 В |
|
220 |
- 220 В |
|
230 |
- 230 В |
|
5 Базовый ток | |
|
5 |
- 5 А, 10 - 10 А |
|
6 Максимальный ток | |
|
10А |
- 10 А |
|
60А |
- 60 А |
|
80А |
- 80 А |
|
100 А |
- 100 А |
|
7 Количество и тип измерительных элементов | |
|
S |
- измерительные элементы - щунты |
|
т |
- измерительные элементы - трансформаторы тока |
|
8 Первый интерфейс | |
|
RS 485 |
- интерфейс 485 |
|
RF 433 |
- радиоинтерфейс 433 МГц |
|
RF 2400 |
- радиоинтерфейс 2400 МГц |
|
PF |
- PLC-модем с FCK- модуляцией |
|
РО |
- PLC-модем с OFDM- модуляцией |
|
9 Второй интерфейс | |
|
G |
- радиоинтерфейс: GSM/GPRS |
|
Е |
- интерфейс Ethernet |
|
RFWF |
- радиоинтерфейс WiFi |
|
RFLT |
- радиоинтерфейс LTE |
|
PF |
- PLC-модем с FSK. - модуляцией |
|
РО |
- PLC-модем с OFDM - модуляцией |
|
10 Дополнительные функции | |
|
Н |
_ датчик магнитного поля |
|
Vn |
- электронная пломба, где п - индекс, принимающий значения: |
|
1 |
- электронная пломба на корпусе; |
|
2 |
- электронная пломба на крышке зажимов; |
|
3 |
- электронная пломба на корпусе и крышке зажимов |
|
О |
- оптопорт |
|
L |
- подсветка индикатора |
|
Qn |
- дискретный выход, где п - количество выходов (от 1 до 4) |
|
In |
- дискретный вход, где п - количество входов (от 1 до 4) |
|
К |
- реле управления нагрузкой в фазной цепи тока |
|
Z |
- резервный источник питания |
|
11 Количество направлений учета электроэнергии | |
|
- измерение электроэнергии в одном направлении | |
|
D |
- измерение электроэнергии в двух направлениях |
Рисунок 1 - Структура обозначения возможных исполнений счетчика
Лист 3 из 15
государственный реестр
Внешний вид счетчиков представлен на рисунках 2-4. Схемы пломбирования счетчиков от несанкционированного доступа с указанием мест нанесения знаков поверки приведены в приложении А.
Я»
,сстан£1

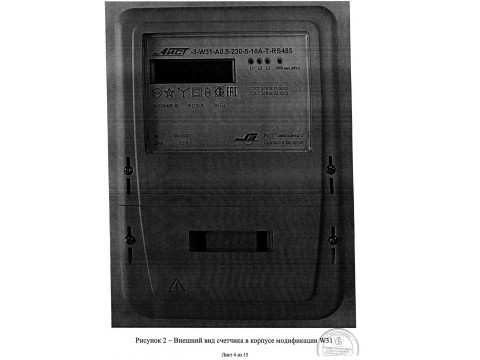

Рисунок 2 - Внешний вид счетчика в корпусе модификации
L1 12 L3 1600 импЛВт-ч
осударственный pepci РрЖтв из^еРений .Республики Белас,., ь
/5 (10) А 50 Гц
ПГ ГОСТ 31818 11-2012
П1 ' ГОСТ 31819 22-2012
3x230/400 V
5-10 A
ПРОСМОТР
0031117008720
В»
РУП «Гомельэнерго» ' Сделано в Беларуси
® ГОСТ 31819.22-2012
50 Hz ф ГОСТ 31819.23-2012
,с'
Государственный реестр 1 средств измерении / \ Республики Беларусь /

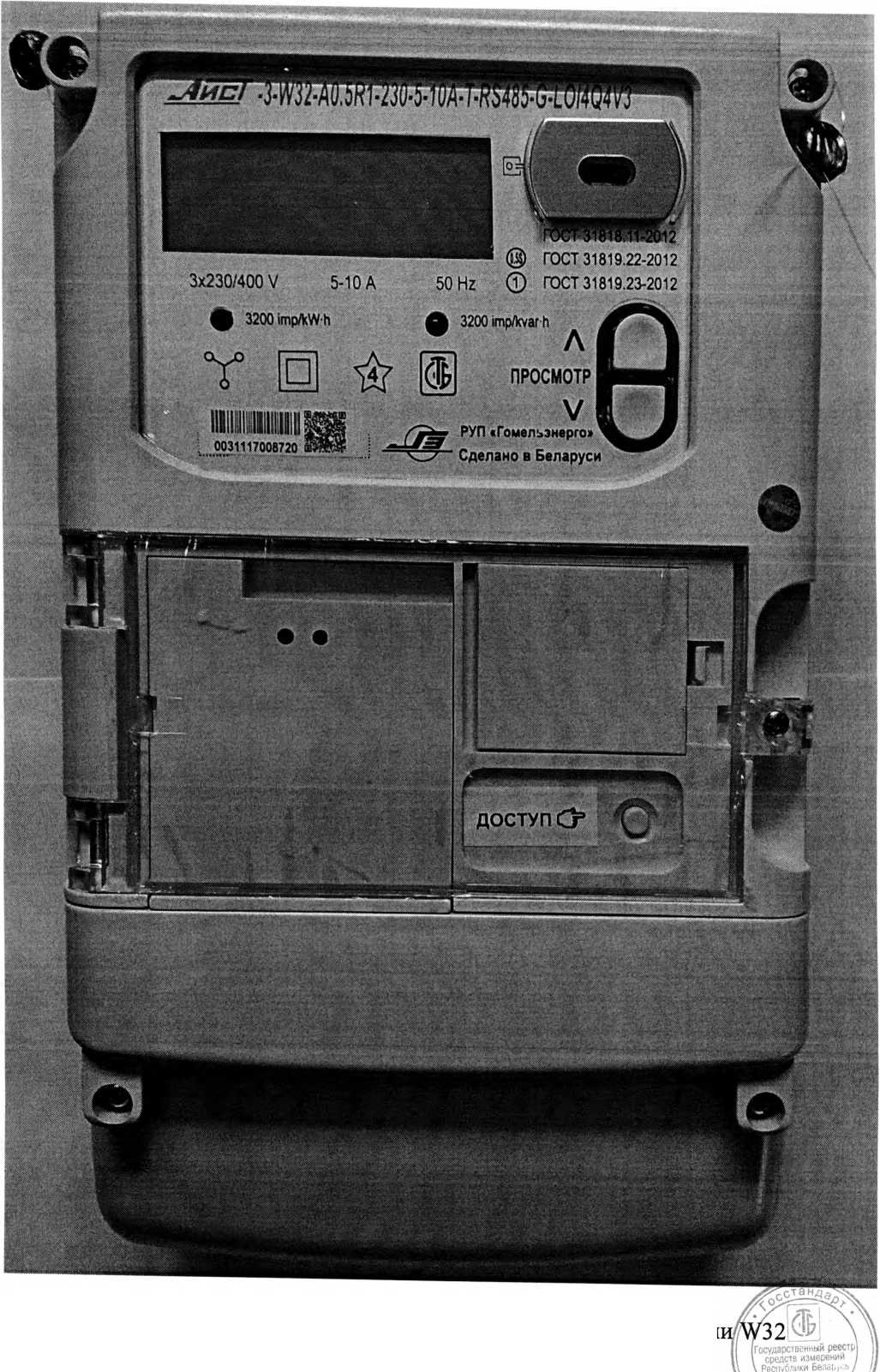

Рисунок 3 - Внешний вид счетчика в корпусе модификаци

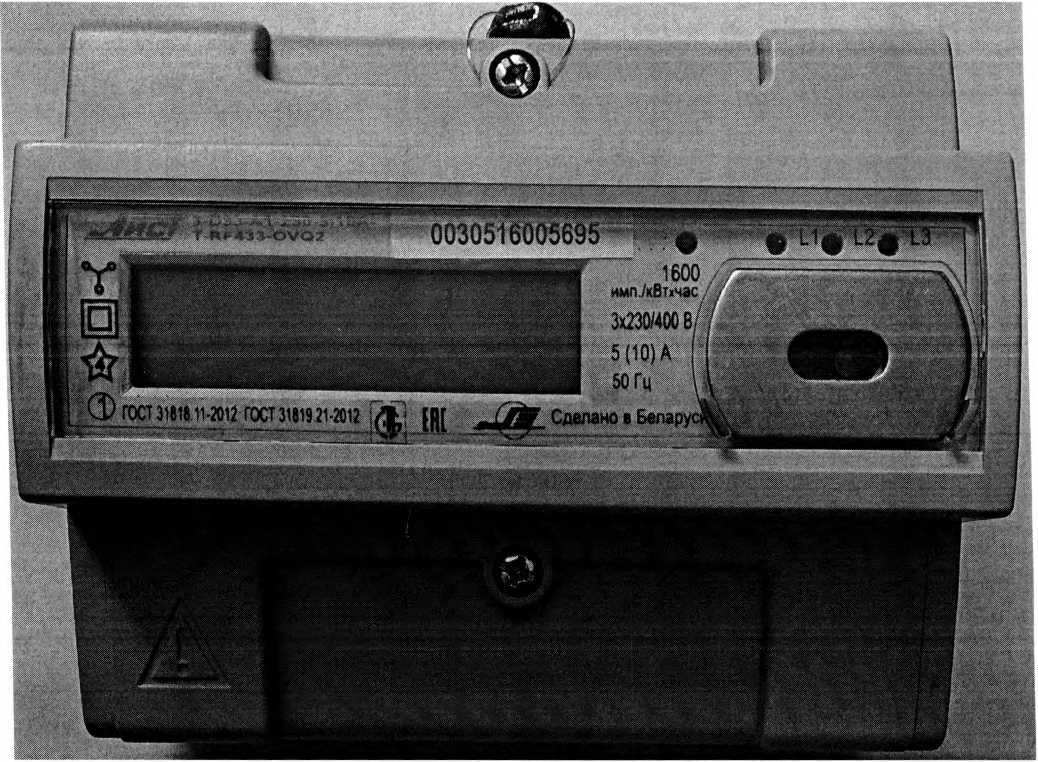

Рисунок 4 - Внешний вид счетчика в корпусе модификации D33
Счетчик ведет учет электрической энергии по действующим тарифам (до 4) в соответствии с месячными программами смены тарифных зон (количество месячных программ - до 12, количество тарифных зон в сутках - до 48). Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней (праздничные и перенесенные дни) - до 45. Для специальных дней могут быть заданы признаки рабочей, субботней, воскресной или специальной тарифной программы. Счетчик содержит в энергонезависимой памяти две тарифных программы - действующую и резервную. Резервная тарифная программа вводится в действие с определенной даты, которая передается отдельной командой по интерфейсу.
Счетчики обеспечивают учет:
- текущего времени и даты;
- количества электрической энергии нарастающим итогом суммарно независимо от тарифного расписания;
- количества электрической энергии нарастающим дельно по действующим тарифам;
ИТОГОМ
итогом
итогом
суммарно и раз-
суммарно и раз-
- количества электрической энергии нарастающим дельно по действующим тарифам на начало месяца;
- количества электрической энергии нарастающим дельно по действующим тарифам на начало суток;
Лист 6 из 15
- профиля мощности, усредненной на заданном интервале.
Учет электрической энергии счетчиками производится по модулю, независимо от направления или с учетом направления (счетчики с индексом «D»)
Счетчики с индексами «AIRI», «A1R2», «A0.2R1», «A0.2R2», «A0.5R1», «A0.5R2» дополнительно обеспечивают измерение следующих параметров:
- фазных напряжений;
- фазных токов;
- частоты сети;
- пофазного коэффициента мощности.
Счетчики обеспечивают возможность задания по интерфейсу следующих параметров:
- адреса счетчика (от 1 до 65534);
- заводского номера счетчика (до 30 символов);
- текущего времени и даты;
- величины суточной коррекции хода часов;
- разрешения перехода на "летнее/зимнее" время (переход на летнее время осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в последнее воскресенье октября);
- 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;
- до 45 специальных дней (дни, в которые тарификация отличается от общего правила);
- пароля для доступа по интерфейсу (до 9 цифр).
Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания.
Обмен информацией с внешними устройствами обработки данных осуществляется по имеющемуся интерфейсу, в зависимости от исполнения.
Обслуживание счетчиков производится с помощью технологического программного обеспечения «MeterTools».
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Классы точности по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012 и ТУ BY 490985821.030-2012 в зависимости от исполнения указаны в таблице 1.
Таблица 1
|
Обозначение исполнения счетчика |
Класс точности при измерении энергии | |
|
активной |
реактивной | |
|
АИСТ-3 -хх-АО. 5 -ххххххх |
0,5S |
- |
|
АИСТ-3 -хх-А1 -ххххххх |
1 | |
|
АИСТ-3 -хх-А2-ххххххх |
2 |
. /г (Т? |
|
АИСТ-3 -хх-А1R1 -ххххххх |
1 |
1 |
|
АИСТ-3 -хх-А1R2-ххххххх |
1 |
2 |
|
АИСТ-3 -хх-АО. 5 R1 -ххххххх |
0,5S |
1 |
|
АИСТ-3 -хх-АО. 5R2-xxxxxxx |
0,5S |
2 |
|
AHCT-3-xx-A0.2Rl -ххххххх |
0,2S |
1 |
|
АИСТ- 3 -хх-АО. 2 R2 -ххххххх |
0,2S |
2 |
Основные относительные погрешности при измерении напряжения, тока, частоты, мощности, коэффициента мощности по ТУ BY 490985821.030-2012, в зависимости от исполнения указаны в таблице 2.
Таблица 2
|
Обозначение исполнения счетчика |
Основная погрешность измерения | ||||
|
Напряжения, % |
Тока, % |
Частоты, % |
Мощность, % |
Коэффициента мощности, % | |
|
АИСТ-3 -хх-АО. 5 -ххххххх |
- |
- |
- |
- |
- |
|
АИСТ-3 -хх-А 1 -ххххххх |
- |
- |
- |
- |
- |
|
АИСТ-3 -хх-А2-ххххххх |
- |
- |
- |
- |
- |
|
АИСТ-3-xx-Al R1 -ххххххх |
±2 |
±2 |
±0,1 |
± 1 |
±0,01 |
|
АИСТ-3 -хх-А 1 R2-xxxxxxx |
±2 |
±2 |
±0,1 |
± 1 |
±0,01 |
|
AHCT-3-xx-A0.2Rl -ххххххх |
± 1 |
± 1 |
±0,1 |
± 1 |
±0,01 |
|
AHCT-3-xx-A0.2R2-xxxxxxx |
± 1 |
± 1 |
±0,1 |
± 1 |
±0,01 |
|
АИСТ-3 -хх-АО. 5 R1 -ххххххх |
± 1 |
± 1 |
±0,1 |
± 1 |
±0,01 |
|
АИСТ-3 -хх-АО. 5 R2-xxxxxxx |
± 1 |
± 1 |
±0,1 |
± 1 |
±0,01 |
Примечание - погрешности измерения напряжения, тока, частоты, мощности нормируются для следующих значений входных сигналов:
- напряжение - (0,75 ... 1,15) UHOMUH;
- ТОК 0,05.qj. • -1макс> • '‘макс
- частота измерительной сети - (47,5... 52,5) Гц.
Значения порога чувствительности счетчиков в зависимости от класса точности и типа включения приведены в таблице 3.
Таблица 3
|
Тип включения счетчика |
Класс точности счетчика | |||||
|
1 |
2 |
0,2S |
0,5S |
1 |
2 | |
|
ГОСТ 31819.21-2012 |
ГОСТ 31819.22-2012 |
ГОСТ 31819.23-2012 | ||||
|
Непосредственное |
0,004 1б |
0,005 1б |
0,001 1б |
0,004 16 |
0,005 1б | |
|
Через трансформаторы тока |
0,002 1„омин |
0,003 1номин |
0,001 1номин |
0,002 IH0MUII |
0,003 1номи„ | |
Габаритные размеры и масса счетчиков приведены в таблице 4.
Таблица 4
|
Обозначение исполнения счетчика |
Г абаритные размеры, мм, не более |
Масса, кг, не более |
|
AHCT-3-W31 -хххх-ххх-хх-ххх-хх-хххххх-хххх-хххххххх-х |
245x168x56 |
2 |
|
АИСТ-3 -W 3 2-хххх-ххх-хх-ххх-хх-хххххх-хххх-хххххххх-х |
290x170x87 |
2 |
|
АИСТ-3 -W 3 3 -хххх-ххх-хх-ххх-хх-хххххх-хххх-хххххххх-х |
265x170x78 |
2 |
|
АИСТ-3-D31 -хххх-ххх-хх-ххх-хх-хххххх-хххх-хххххххх-х |
130x90x69 |
2 |
|
АИСТ-3 -D3 2-хххх-ххх-хх-ххх-хх-хххххх-хххх-хххххххх-х |
127x126x75 |
2 |
Остальные технические характеристики приведены в таблице 5.
Таблица 5
|
Наименование характеристики |
Значение параметра | ||
|
Номинальное фазное напряжение, В |
57,7; 220; 230 | ||
|
Базовый или номинальный ток, А |
5; 10 | ||
|
Максимальный ток, А |
10; 60; 80; 100 | ||
|
Диапазон входных сигналов: сила тока напряжение коэффициент мощности |
0,051номин.. .1,макс > 0,027,5 .. .1макс (0,75...1,15)Г_ 0,8(емк) ...1,0... 0,5(инд) | ||
|
Диапазон рабочих температур окружающего воздуха |
от минус 40 до 70 °C | ||
|
Относительная влажность |
до 98 % при 25°С | ||
|
Рабочий диапазон изменения частоты измерительной сети счетчика |
(50 ± 2,5) Гц | ||
|
Диапазон значений постоянной счетчика по активной электрической энергии, имп./(кВт-ч) |
от 800 до 3200 | ||
|
Диапазон значений постоянной счетчика по реактивной электрической энергии, имп./(квар-ч) |
от 800 до 3200 | ||
|
Пределы основной абсолютной погрешности хода часов |
± 0,5 с/сут | ||
|
Пределы основной абсолютной погрешности хода часов при отключенном питании счетчика |
±1 с/сут | ||
|
Пределы дополнительной температурной погрешности хода часов |
±0,15 с/(сут-°С) в диапазоне от минус 10 до 45 °C; ±0,2 с/(суТ'°С) в диапазоне от минус 40 до минус 10 °C; ±0,2с/(сут °С) в диапазоне от 45 до 70 °C. | ||
|
Количество десятичных знаков индикатора |
не менее 8 | ||
|
Полная мощность, потребляемая каждой цепью тока |
не более 0,5 В -А при базовом (номинальном) токе | ||
|
Полная (активная) мощность, потребляемая каждой цепью напряжения |
не более 10 В-А (2 Вт) при номинальном значении напряжения | ||
|
Длительность хранения информации при отключении питания, не менее, лет |
30 | ||
|
Срок службы батареи, не менее, лет |
10 // | ||
|
Замена батареи |
с нарушением пломбы |
|
Число тарифов, не менее |
4 |
|
Число временных зон, не менее |
12 |
|
Глубина хранения значений электрической энергии на начало месяца, не менее: - для счетчиков с индексами «АО.5», «А1», «А2» -для счетчиков с индексами «AIRI», «A1R2», «A0.2R1», «A0.2R2», «A0.5R1», «A0.5R2» |
24 месяца 36 месяцев |
|
Глубина хранения значений электрической энергии на начало суток, не менее: - для счетчиков с индексами «АО.5», «А1», «А2» -для счетчиков с индексами «AIRI», «A1R2», «A0.2R1», «A0.2R2», «A0.5R1», «A0.5R2» |
93 суток 128 суток |
|
Интервал усреднения мощности для фиксации профиля нагрузки |
30 минут1’ |
|
Глубина хранения профиля нагрузки при интервале усреднения 30 минут, не менее: - для счетчиков с индексами «АО.5», «А1», «А2» -для счетчиков с индексами «AIRI», «A1R2», «A0.2R1», «A0.2R2», «A0.5R1», «A0.5R2» |
93 суток 128 суток |
|
Количество записей в журнале событий, не менее: - для счетчиков с индексами «АО.5», «А1», «А2» -для счетчиков с индексами «AIRI», «A1R2», «A0.2R1», «A0.2R2», «A0.5R1», «A0.5R2» |
384 1000 |
|
Количество оптических испытательных выходов с параметрами по СТБ ГОСТ Р 52320-2007 (ГОСТ31818.11-2012): - для счетчиков с индексами «АО.5», «А1», «А2» -для счетчиков с индексами «AIRI», «A1R2», «A0.2R1», «A0.2R2», «A0.5R1», «A0.5R2» |
1 2 |
|
Скорость обмена информацией по интерфейсам, бит/с |
9600 |
|
Степень защиты от пыли и влаги |
IP51, IP54 по ГОСТ 14254-96 |
|
1 ’ По требованию заказчика возможна реализация настраиваемого интервала усреднения мощности из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут | |
Знак утверждения типа
Знак утверждения типа наносят на лицевую панель счетчиков офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки приведен в таблице 6.
Таблица 6
|
Наименование |
Количество |
Примечание |
|
Счетчик электрической энергии трехфазный многофункциональный АИСТ-3 |
1 шт. |
Исполнение соответствует заказу |
|
Пломба свинцовая |
1 шт. |
Допускается увеличение количества |
|
Леска пломбировочная |
1 шт. |
Допускается увеличение количества |
|
Руководство по эксплуатации |
1 экз. | |
|
Формуляр |
1 экз. | |
|
Методика поверки |
1 экз. |
Поставляется по отдельному заказу |
Упаковка 1 шт. Потребительская тара
Нормативные документы
ГОСТ 31818.11-2012 (IEC 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.
ГОСТ 31819.21-2012 (IEC 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.
ГОСТ 31819.22-2012 (IEC 62053-22:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S.
ГОСТ 31819.23-2012 (IEC 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии.
ТУ BY 490985821.030-2012 Счетчики электрической энергии трехфазные многофункциональные «МИРТЕК-3-BY», «АИСТ-3», «ЭТАЛОН-3-BY». Технические условия.
ТР ТС 004/2011 «О безопасности низковольтного оборудования».
ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
МЕТРОЛОГИЧЕСКИЙ КОНТРОЛЬ
Счетчики электрической энергии статические трехфазные многофункциональные «АИСТ-3» обеспечены поверкой в Республике Беларусь. Методика поверки МРБ МП. 2365-2013 Счетчики электрической энергии трехфазные многофункциональные «АИСТ-3». Методика поверки.
Применяемые эталоны:
1. Универсальная пробойная установка УПУ-10 или аналог.
2. Установка для поверки счетчиков электрической энергии «МИРТЕК-3 МЕТРОЛОГИЯ», класс точности не менее ± 0,05% или аналог.
3. Частотомер 43-54, погрешность измерения частоты - не более ± 5x10" +1 ед. счета или аналог.
4. Секундомер электронный Интеграл С-01, относительная погрешность-±9,6х10'7 или аналог.
Прослеживаемость передачи единиц физических величин обеспечивается действующими поверочными схемами до национальных эталонов Республики Беларусь.
Заключение
Счетчики электрической энергии трехфазные многофункциональные АИСТ-3 соответствуют требованиям ГОСТ 31818.11 -2012, ГОСТ 31819.21 -2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012 и ТУ BY 490985821.030-2012.
Межповерочный интервал - не более 96 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 96 месяцев.
Государственные контрольные испытания проведены
Республиканским унитарным предприятием
«Гомельский центр стандартизации, метрологии и сертификации»
Адрес: ул. Лепешинского, 1, 246015, г. Гомель, Беларусь
тел./факс (+375232) 26-33-00, приемная 26-33-01
Электронный адрес: mail@gomelcsms.by
Аттестат аккредитации № BY 112 02.1.0.1751.
Другие Счетчики электроэнергии
