Счетчики электрической энергии трехфазные многофункциональные "МИРТЕК-3-BY"

Назначение

Счетчики электрической энергии трехфазные многофункциональные «МИРТЕК-3-BY» (далее - счетчики) предназначены для измерения активной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам в трехфазных сетях переменного тока промышленной частоты.

Область применения счетчиков - учет электрической энергии на объектах энергетики, на промышленных предприятиях и в коммунально-бытовой сфере в условиях применения дифференцированных по времени тарифов. Счетчики предназначены для применения как в составе автоматизированных систем учета электрической энергии, так и автономно.

Описание

Принцип действия счетчиков основан на измерении входных сигналов напряжения и тока с помощью аналого-цифровых преобразователей и их перемножении с последующей обработкой с помощью специализированного контроллера.

Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы (шунты или трансформаторы тока). Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.

Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы реального времени, позволяющие вести учет электрической энергии по тарифным зонам суток, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки, интерфейс для подключения к системам автоматизированного учета потребленной электроэнергии, ЖК-дисплей для просмотра измеряемой информации.

В состав счетчиков, в соответствии со структурой условного обозначения, приведенной на рисунке 1, по требованию заказчика могут входить дополнительные устройства: оптический порт (индекс в обозначении - «О», выполнен по IEC 1107), до четырех отдельных гальванически развязанных от сети дискретных выходов (индекс в обозначении - «Q»), до четырех отдельных гальванически развязанных от сети дискретных обозначении - «I»).

Структура обозначения

возможных исполнений счетчика приведена на

ХХХХХХХХХХХ -ХХХ-ХХХХ-ХХХ-ХХ-ХХХ-ХХ-ХХХХХХ-ХХХХ-ХХХХХХХХ- X

Ф Тнп счетчика

МИРТЕК-3-BY

О Тип корпуса

W31 - для установки на щиток, модификация 1

0) Класс точности

А1 - класс точности 1 по ГОСТ 31819.21-2012

@ Поминальное напряжение 230 - 230 В

Базовый ток 5-5 А @ Максимальный ток 50А - 50 А 100А- 100 А

10 ЮЛ

60 А - 60 А

80А - 80 А

б?)-г

Тип измерительных элементов

S - измерительные элементы - шунты

Т — измерительные элементы — трансформаторы тока

СВ) Первый интерфейс

RS232 - интерфейс RS-232

CAN - интерфейс CAN

RS485 - интерфейс RS-485

RF433 - радиоинтсрфсйс 433 МГц

RF433/n - радиоинтерфейс 433 МГц, где п - номер модификации модуля (от 1 до 9) RF868/n - радиоинтерфейс 868 МГц, где п - номер модификации модуля (от 1 до 9) RF2400/n - радиоинтерфейс 2400 МГц, где п - номер модификации модуля (от 1 до 9) PF/n - PLC-модем с FSK-модуляцией, где п - номер модификации модуля (от 1 до 9) РО/п - PLC-модем с OFDM-модуляцией, где п - номер модификации модуля (от 1 до 9)

® Второй интерфейс

RS232 - интерфейс RS-232

CAN - интерфейс CAN

RS485 - интерфейс RS-485

RF433 - радиоинтсрфсйс 433 МГц

G - радиоинтсрфсйс GSM/GPR.

Е - интерфейс Ethernet RFWF - радиоинтерфейс WiFi RFLT - радиоинтсрфейс LTE

RF433/n - радиоиптерфейс 433 МГц, где п - номер модификации модуля (от 1 до 9) RF'868/n - радиоинтерфейс 868 МГц, где п - номер модификации модуля (от 1 до 9) RF2400/H - радиоинтерфейс 2400 МГц, где п - номер модификации модуля (от 1 до 9) G/n - радиоинтерфейс GSM/GPRS, где п - номер модификации модуля (от 1 до 9) PF/n - PLC-модем с FSK-модуляцией, где п - номер модификации модуля (от 1 до 9) РО/п - PLC-модем с OFDM-модуляцией, где п - номер модификации модуля (от 1 до 9)

Поддерживаемые протоколы передачи данных (Нет символа) - протокол «МИРТЕК» 1’1 - протокол DLMS/COSEM

^ {/Дополнительные функции

Н - датчик магнитного поля

In - дискретный вход, где п - количество входов (от 1 до 4)

К - реле управления нагрузкой в фазной цепи тока

М - измерение параметров электрической сети

Qn - дискретный выход, где п - количество выходов (от 1 до 4)

R - защита от выкручивания винтов кожуха

Y - защита от замены деталей корпуса

Vn - электронная пломба, где п - индекс, принимающий значения:

Р2 - протоколы «МИРТЕК» и DLMS/COSEM

Z - резервный источник питания

L - подсветка индикатора О - оптопорт

U - защита целостности корпуса

1 - электронная пломба на корпусе

2 или нет символа п- электронная пломба на крышке зажимов

3 - электронная пломба на корпусе и крышке зажимов

‘олнчество направлений учета электроэнергии

- измерение электроэнергии в одном направлении (по модулю)

D - измерение электроэнергии в двух направлениях

Рисунок 1. Структура обозначения возможных исполнений счетчи

[Государственный реесто! I          "ЗМОРвнИЙ ₽/

\ Республики Беларусь / \Для документов/

Счетчики, в зависимости от исполнения, могут иметь один, два или три интерфейса удаленного доступа.

Счетчики, у которых в обозначении присутствует индекс «К», оснащены встроенным контактором и позволяют:

организовать отпуск потребителю предварительно оплаченного количества электроэнергии;

- отключать нагрузку при превышении потребляемой мощности выше установленных лимитов.

Зажимы для подсоединения счетчиков к сети, телеметрического выхода, интерфейсов, дискретных входов и выходов закрываются пластмассовой крышкой.

Счетчики, у которых в обозначении присутствует индекс «Z», имеют вход для подключения внешнего резервного источника питания для снятия показаний счетчика при отсутствии основного питания.

Счетчики, у которых в обозначении присутствует индекс «V», имеют встроенные элементы для контроля вскрытия клеммной крышки и корпуса счетчика. Время и дата вскрытия фиксируются в журнале событий. Благодаря встроенному элементу питания, фиксация в журнале событий производится как при поданном сетевом напряжении, так и при его отсутствии.

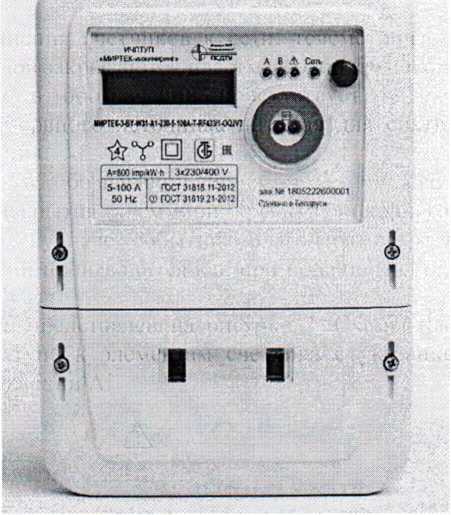

Внешний вид счетчика представлен на рисунке 2. Схемы пломбирования счетчиков от несанкционированного доступа к элементам счетчика с указанием мест нанесения знаков поверки приведены в приложении А.

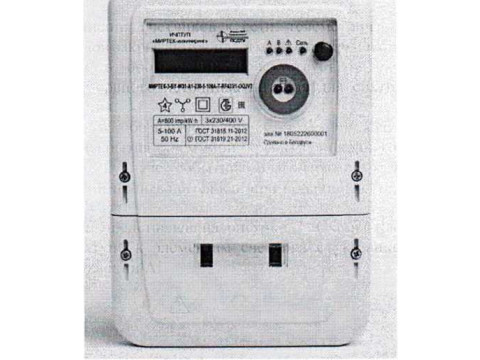

Рисунок 2. Внешний вид счетчика

Счетчик ведет учет электрической энергии по действующим тарифам (до 4) в соответствии с месячными программами смены тарифных зон (количество месячных программ - до 12, количество тарифных зон в сутках - до 48). Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней (праздничные и перенесенные дни) - до 45. Для специальных дней могут быть заданы признаки рабочей, субботней, воскресной или специальной тарифной программы. Счетчик содержит в энергонезависимой памяти две тарифных программы - действующую и резервную. Резервная тарифная действие с определенной даты, которая передается отдельной командой i

Счетчики обеспечивают учет:

- текущего времени и даты;

программа вводится в

- количества электрической энергии нарастающим итогом суммарно независимо от тарифного расписания;

- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;

- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало месяца;

- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало суток;

- профиля мощности, усредненной на заданном интервале.

Учет электрической энергии счетчиками производится по модулю, независимо от направления или с учетом направления (счетчики с индексом «D»).

Счетчики с индексом «М» дополнительно обеспечивают измерение следующих параметров:

- фазных напряжений;

- фазных токов;

- частоты сети;

- пофазного коэффициента мощности.

Счетчики обеспечивают возможность задания по интерфейсу следующих параметров:

- адреса счетчика (от 1 до 65534);

- заводского номера счетчика (до 30 символов);

- текущего времени и даты;

- величины суточной коррекции хода часов;

- разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в последнее воскресенье октября);

- 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;

- до 45 специальных дней (дни, в которые тарификация отличается от общего правила);

- пароля для доступа по интерфейсу (до 9 цифр).

Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания.

Обмен информацией с внешними устройствами обработки данных осуществляется по имеющемуся интерфейсу, в зависимости от исполнения.

Обслуживание счетчиков производится с помощью технологического программного обеспечения «Meter Tools».

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Классы точности по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012 и ТУ BY 490985821.030-

2012 в зависимости от исполнения указаны в таблице 1.

Таблица 1

Габаритные размеры и масса счетчиков приведены в таблице 2.

Таблица 2

Метрологические и технические характеристики приведены в таблице 3.

Таблица 3

Знак утверждения типа

Знак утверждения типа наносят на лицевую панель счетчиков офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки приведен в таблице 7

Таблица 7. Комплект поставки счетчиков

Нормативные документы

ГОСТ 31818.11-2012 (IEC 62052-11:2003). Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.

ГОСТ 31819.21-2012 (IEC 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.

ТУ BY 490985821.030-2012 Счетчики электрической энергии трехфазные многофункциональные «МИРТЕК-3-BY», «АИСТ-3», «ЭТАЛОН-3-BY». Технические условия.

МРБ МП.2285-2012 Счетчики электрической энергии трехфазные многофункциональные «МИРТЕК-3-BY». Методика поверки.

МЕТРОЛОГИЧЕСКИЙ КОНТРОЛЬ

Счетчики электрической энергии трехфазные многофункциональные «МИРТЕК-3-BY» обеспечены поверкой а Республике Беларусь. Методика поверки МРБ MFL2285-2012 Счетчики электрической энергии трехфазные многофункциональные «МИРТЕК-3-BY». Методика поверки.

Применяемые эталоны:

1. У ниверсальная пробойная установка У ПУ -10;

2. Установка для поверки счетчиков электрической энергии МИРТЕК-МЕТРОЛОГИЯ-BY-3-F-0,05-CT, класс точности 0,05; 0,1;

3. Счетчик электрической энергии эталонный «МИРТЕК-МЕТРОЛОГИЯ-ВУ-5300», класс точности 0,05;

4. Частотомер 43-54, погрешность измерения частоты, не более ± 5-10'7 ± 1 ед. сч;

5. Секундомер электронный Интеграл С-01, относительная погрешность - ± (9,6-10-6-Тх+0,01) с.

Прослеживаемость передачи единиц физических величин обеспечивается действующими поверочными схемами до национальных эталонов Республики Беларусь.

Заключение

Счетчики электрической энергии трехфазные многофункциональные «МИРТЕК-3-BY» соответствуют требованиям ГОСТ 31818.11-2012, ГОСТ 31819.21-2012 и ТУ BY 490985821.030-2012.

Межповерочный интервал - не более 96 месяцев для применения в сфере законодательной метрологии.

Межповерочный интервал - не более 96 месяцев для применения вне сферы законодательной метрологии (рекомендуемый).

Испытания проведены отделом метрологии республиканского унитарного предприятия «Гродненский центр стандартизации, метрологии и сертификации»,

230003, Республика Беларусь, г. Гродно, пр-т Космонавтов, 56

факс +375 152 64 31 29, тел. +375 152 64 31 41

Аттестат аккредитации № BY/112 02.6.0.0004 от 24.10.2008 (действителен до 01.08.2020)
