Счетчики электрической энергии трехфазные многофункциональные "МИРТЕК-3-BY-SP"

Назначение

Счетчики электрической энергии трехфазные многофункциональные «МИРТЕК-3-BY-SP» (далее - счетчики) предназначены для измерения активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам в трехфазных сетях переменного тока промышленной частоты.

Область применения счетчиков - учет электрической энергии на объектах энергетики, на промышленных предприятиях и в коммунально-бытовой сфере в условиях применения дифференцированных по времени тарифов. Счетчики предназначены для применения как в составе автоматизированных систем учета электрической энергии (АСКУЭ), диспетчерского управления (АСДУ) так и автономно.

Описание

Принцип действия счетчиков основан на измерении входных сигналов напряжения и тока с помощью аналого-цифровых преобразователей и их перемножении с последующей обработкой с помощью специализированного контроллера.

Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы (шунты или трансформаторы тока). Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.

Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы реального времени, позволяющие вести учет электрической энергии по тарифным зонам суток, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки, интерфейс для подключения к системам автоматизированного учета потребленной электроэнергии. Вместе со счетчиком, в зависимости от заказа, может поставляться выносной модуль отображения информации для просмотра потребленной энергии, приведенный на рисунке 3.

В состав счетчиков, в соответствии со структурой условного обозначения, приведенной на рисунке 1, по требованию заказчика могут входить дополнительные устройства: оптический порт (индекс в обозначении - «О», выполнен по IEC 1107), до четыре^^отдельных гальванически развязанных от сети дискретных выходов (индекс в обозначении - «Q»), до четырех отдельных гальванически развязанных от сети дискретных входов „(индекс в обозначении - «I»).

МИРТЕК - 3 - BY- ХХХ-ХХХХ-ХХХ-ХХ-ХХХ-ХХ-ХХХХХХ-ХХХХ-ХХ-ХХХХХХХХ -X

CD Тип счетчика

©Тип корпуса

SP31 - для установки на опору ЛЭП, модификация 1

CD Класс точности

А1 - класс точности 1 по ГОСТ 31819.21

A1R1 - класс точности 1 по ГОСТ 31819.21 и класс точности 1 по ГОСТ 31819.23

A1R2 - класс точности 1 по ГОСТ 31819.21 и класс точности 2 по ГОСТ 31819.23

© Номинальное напряжение 230- 230 В

ток

@ Максимальный ток

5-5 А

10- 10 А

50А-

60А-

80А-100А

50 А

60 А

80 А

100 А

хцу 1 ип измерительных элементов S- шунты

Т - трансформаторы тока

(D Первый интерфейс

CAN - интерфейс CAN

RS485 - интерфейс RS-485

RF433 - радиоинтерфейс 433 МГц

RF433/n* - радиоинтерфейс 433 МГц RF868/n* - радиоинтерфейс 868 МГц RF2400/n* - радиоинтерфейс 2400 МГц PF/n* - PLC-модем с FSK-модуляцией РО/п* - PLC-модем с OFDM-модуляцией (* п - номер модификации модуля интерфейса (от 1 до 9))

RFWF - радиоинтерфейс WiFi RFLT - радиоинтерфейс LTE

© Поддерживаемые протоколы передачи данных

(Нет символа) - протокол «МИРТЕК»

Р1 - протокол DLMS/COSEM

© Второй интерфейс CAN — интерфейс CAN RS485 - интерфейс RS-485 RF433 - радиоинтерфейс 433 МГц RF433/n* - радиоинтерфейс 433 МГц RF868/n* - радиоинтерфейс 868 МГц RF2400/n* - радиоинтерфейс 2400 МГц PF/n* - PLC-модем с FSK-модуляцией РО/п* - PLC-модем с OFDM-модуляцией G/n* - радиоинтерфейс GSM/GPRS (* п - номер модификации модуля ин терфейса(от 1 до 9))

Е - интерфейс Ethernet

(Нет символа) - интерфейс отсутствует

Р2 - протоколы «МИРТЕК» и DLMS/COSEM © Дополнительные функции

Н - датчик магнитного поля

О - оптопорт

In - дискретный вход, где п - количество входов (от 1 до 4)

К — реле управления нагрузкой в фазной цепи тока

М - измерение параметров электрической сети

Qn - дискретный выход, где п - количество выходов (от 1 до 4)

Vn - электронная пломба, где п может принимать значения:

1 - электронная пломба на корпусе

2 - электронная пломба на крышке зажимов

3 - электронная пломба на корпусе и крышке зажимов

Z - резервный источник питания

Y - защита от замены деталей корпуса

R - защита от выкручивания винтов кожуха

U - защита целостности корпуса

(Нет символа) - дополнительные функции отсутствуют

Количество направлений учета электроэнергии

(Нет символа) - измерение электроэнергии в одном направлении (по модулю) D - измерение электроэнергии в двух направлениях

Рисунок 1. Структура обозначения возможных исполнении счетчика

\\ /

Счетчики, в зависимости от исполнения, могут иметь один, два или три интерфейса удаленного доступа.

Счетчики, у которых в обозначении присутствует индекс «К», оснащены встроенным контактором и позволяют:

- организовать отпуск потребителю предварительно оплаченного количества электроэнергии;

- отключать нагрузку при превышении потребляемой мощности выше установленных лимитов.

Зажимы для подсоединения счетчиков к сети, телеметрического выхода, интерфейсов, дискретных входов и выходов закрываются пластмассовой крышкой.

Счетчики, у которых в обозначении присутствует индекс «Z», имеют вход для подключения внешнего резервного источника питания для снятия показаний счетчика при отсутствии основного питания.

Счетчики, у которых в обозначении присутствует индекс «V», имеют встроенные элементы для контроля вскрытия клеммной крышки и корпуса счетчика. Время и дата вскрытия фиксируются в журнале событий. Благодаря встроенному элементу питания, фиксация в журнале событий производится как при поданном сетевом напряжении, так и при его отсутствии.

В счетчиках для считывания информации используется выносной модуль отображения информации. При этом первый интерфейс используется в качестве канала связи с выносным модулем отображения информации.

Внешний вид счетчика и выносного модуля отображения информации представлен на рисунках 2 и 3. Схемы пломбирования счетчиков от несанкционированного доступа к элементам счетчика с указанием мест нанесения знаков поверки приведены в приложении А.

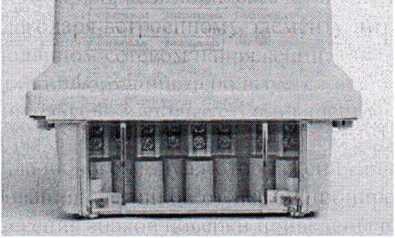

Рисунок 2. Внешний вид счетчика

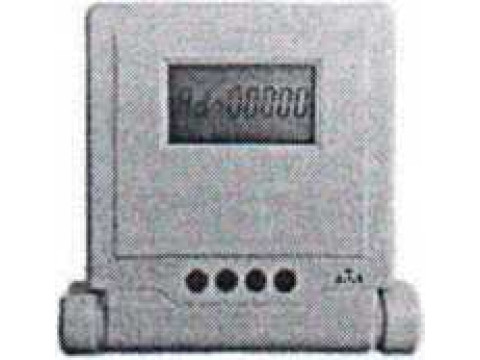

Рисунок 3. Внешний вид выносного модуля отображения информации

Счетчик ведет учет электрической энергии по действующим тарифам (до 4) в соответствии с месячными программами смены тарифных зон (количество месячных программ - до 12, количество тарифных зон в сутках - до 48). Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней (праздничные и перенесенные дни) - до 45. Для специальных дней могут быть заданы признаки рабочей, субботней, воскресной или специальной тарифной програм^1/£цетчйк со-;

г                          I держит в энергонезависимой памяти две тарифных программы - действующую и резервную. Резервная тарифная программа вводится в действие с определенной даты, которая передается отдельной командой по интерфейсу.

Счетчики обеспечивают учет:

- текущего времени и даты;

- количества электрической энергии нарастающим итогом суммарно независимо от тарифного расписания;

- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;

- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало месяца;

- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало суток;

- профиля мощности, усредненной на интервале 30 минут (или настраиваемом из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут);

- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало интервала 30 или 60 минут (только при установленном интервале усреднения мощности 30 или 60 минут);

- количества электрической энергии, потребленной за интервал 30 минут (только при установленном интервале усреднения мощности 30 минут).

Учет электрической энергии счетчиками производится по модулю, независимо от направления или с учетом направления (счетчики с индексом «D»).

Счетчики, у которых в условном обозначении присутствует символ «М», дополнительно обеспечивают измерение следующих параметров:

- фазных напряжений;

- фазных токов;

- частоты сети;

- активной мгновенной мощности по каждой фазе;

- реактивной мгновенной мощности по каждой фазе (только счетчики с символами «R1» и «R2» в условном обозначении);

- полной мгновенной мощности по каждой фазе (только счетчики с символами «R1» и «R2» в условном обозначении);

- коэффициентов мощности по каждой фазе.

Счетчики обеспечивают возможность задания по интерфейсу следующих параметров:

- адреса счетчика (от 1 до 65000);

- текущего времени и даты;

- величины суточной коррекции хода часов;

- разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в последнее воскресенье октября);

- 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;

- до 45 специальных дней (дни, в которые тарификация отличается от общего правила);

- пароля для доступа по интерфейсу (от 0 до 4294967295).

Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания, наличия фазного тока при отсутствии напряжения, изменения направления тока в фазных цепях, воздействия сверхнормативного магнитного поля, количества отключений встроенного контактора, аварийных ситуаций.

Обмен информацией с внешними устройствами обработки данных осуществляется по имеющемуся интерфейсу, в зависимости от исполнения.

Обслуживание счетчиков производится с помощью технологического программного, обеспечения «Meter Tools».

В случае выхода выносного модуля отображения информации из строя, информацию можно считать по имеющемуся интерфейсу, в зависимости от исполнения, с помощью технологического программного обеспечения «Meter Tools».

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Классы точности по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012 и

ТУ BY 490985821.030-2012 в зависимости от исполнения указаны в таблице 1.

Таблица 1. Классы точности

Максимальные значения стартовых токов счетчиков в зависимости от класса точности приведены в таблице 2.

Таблица 2. Максимальные значения стартовых токов счетчиков

Пределы относительных погрешности при измерении напряжения, тока, частоты, мощности, коэффициента мощности указаны в таблице 3.

Таблица 3. Пределы допускаемой относительной погрешности при измерении пара-метров электрической сети

Программное обеспечение

Программное обеспечение (ПО) счетчика встроено в постоянное запоминающее устройство (ПЗУ) счетчика и записывается на заводе-изготовителе. Для защиты счетчика от несанкционированного вмешательства в его работу осуществлены конструктивные, программные и схемотехнические решения, которые обеспечивают надежную защиту счетчика и данных. ПО аппаратно защищено от записи, приводящих к искажению результатов измерений. Счетчик фиксирует попытки несанкционированного доступа в журнале событий: при несанкционированном вскрытии крышки клеммной колодки, корпуса счетчика и попытке перепрограммирования счетчика. Влиянием ПО на метрологические характеристики счетчика можно пренебречь.

Номера версий и цифровые идентификаторы ПО можно получить из счетчика с помощью конфигурационного программного обеспечения.

Идентификационные данные ПО счетчиков представлены в таблице 4.

Таблица 4. Идентификационные данные ПО счетчиков

Метрологические и технические характеристики приведены в таблице 5.

Таблица 5. Метрологические и технические характеристики счетчиков

Габаритные размеры и масса счетчиков приведены в таблице 6.

Таблица 6. Габаритные размеры и масса счетчиков

Знак утверждения типа

Знак утверждения типа наносят на лицевую панель счетчиков офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки приведен в таблице 7

Таблица 7. Комплект поставки счетчиков

Нормативные документы

ГОСТ 31818.11-2012 (IEC 62052-11:2003). Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть И. Счетчики электрической энергии.

ГОСТ 31819.21-2012 (IEC 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.

ГОСТ 31819.23-2012 (IEC 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии.

ТУ BY 490985821.030-2012 Счетчики электрической энергии трехфазные многофункциональные «МИРТЕК-3-BY», «АИСТ-3», «Э1

АЛОН-3-BY». Технические условия, трехфазные многофущс

[ьцые

МРБ МП.2746-2017 Счетчики электрической энергии «МИРТЕК-3-BY-SP». Методика поверки.

'■освдаСют8енныйи& ц \ "3*.'сений г \ -С *,>ги Белзру XX документов

МЕТРОЛОГИЧЕСКИЙ КОНТРОЛЬ

Счетчики электрической энергии трехфазные многофункциональные «МИРТЕК-3-BY-SP» обеспечены поверкой а Республике Беларусь. Методика поверки МРБ МП.2746-2017 Счетчики электрической энергии трехфазные многофункциональные «МИРТЕК-3-BY-SP». Методика поверки.

Применяемые эталоны:

1. Универсальная пробойная установка УПУ-10;

2. Установка для поверки счетчиков электрической энергии МИРТЕК-МЕТРОЛОГИЯ-BY-3-F-0,05-CT, класс точности 0,05; 0,1;

3. Счетчик электрической энергии эталонный «МИРТЕК-МЕТРОЛОГИЯ-ВУ-5300», класс точности 0,05;

4. Частотомер 43-54, погрешность измерения частоты, не более ± 5-10’7 ± 1 ед. сч;

5. Секундомер электронный Интеграл С-01, относительная погрешность - +(9,6-10‘ 6-Тх+0,01)с.

Прослеживаемость передачи единиц физических величин обеспечивается действующими поверочными схемами до национальных эталонов Республики Беларусь.

Заключение

Счетчики электрической энергии трехфазные многофункциональные «МИРТЕК-3-BY-SP» соответствуют требованиям ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012 и ТУ BY 490985821.030-2012.

Межповерочный интервал - не более 96 месяцев для применения в сфере законодательной метрологии.

Межповерочный интервал - не более 96 месяцев для применения вне сферы законодательной метрологии (рекомендуемый).

Испытания проведены отделом метрологии республиканского унитарного предприятия «Гродненский центр стандартизации, метрологии и сертификации»,

230003, Республика Беларусь, г. Гродно, пр-т Космонавтов, 56

факс +375 152 64 31 29, тел. +375 152 64 31 41

Аттестат аккредитации № BY/112 02.6.0.0004 от 24.10.2008 (действителен до 01.08.2020)
