Счетчики активной и реактивной электрической энергии трехфазные СE303BY
| Номер в ГРСИ РФ: | РБ 03 13 5194 18 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО "Фанипольский завод измерительных приборов "Энергомера", г. Фаниполь, Минская обл. |
Счетчики активной и реактивной электрической энергии трехфазные CE303BY (далее - счетчики) предназначены для измерения активной электрической и реактивной энергии, активной и реактивной мощности, среднеквадратического значения напряжения и силы тока по трем фазам в трехфазных цепях переменного тока и организации многотарифного учета электроэнергии внутри помещений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5194 18 |
| Наименование | Счетчики активной и реактивной электрической энергии трехфазные СE303BY |
| Год регистрации | 2018 |
| Номер сертификата | 11897 |
| Дата регистрации | 2018-08-30 |
| Срок действия | 2023-08-30 |
| Получатель сертификата | ООО "Фанипольский завод измерительных приборов "Энергомера", г. Фаниполь Минской обл., Республика Беларусь (BY) |
Производитель / Заявитель
ООО "Фанипольский завод измерительных приборов "Энергомера"
Адрес: ул. Комсомольская, д. 30, г. Фаниполь, Дзержинский р-н, Минская область
Контакты: (017) 211-03-04 / (017) 211-01-42 / FZIP@energomera.by
Поверка
| Межповерочный интервал / Периодичность поверки | 96 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2344-2013 (изменения №1-2). |
Поверители
Скачать
|
Описание типа РБ 03 13 5194 18 [2013-10-30]
rb-03-13-5194-18_2013-10-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 5194 18 [2018-10-26]
rb-03-13-5194-18_2018-10-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 5194 18 [2015-09-02]
rb-03-13-5194-18_2015-09-02.pdf
|
Скачать |
Описание типа
Назначение
Счетчики активной и реактивной электрической энергии трехфазные CE303BY (далее - счетчики) предназначены для измерения активной электрической и реактивной энергии, активной и реактивной мощности, среднеквадратического значения напряжения и силы тока по трем фазам в трехфазных цепях переменного тока и организации многотарифного учета электроэнергии внутри помещений.
Область применения - промышленные предприятия, объекты коммунального хозяйства и объекты энергетики. Счетчики могут применяться как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии.
Описание
Счетчики имеют в своем составе микроконтроллер, энергонезависимую память и встроенные часы реального времени (позволяющие вести учет активной электроэнергии по тарифным зонам суток), интерфейсные выходы для подключения к системам автоматизированного учета потребленной электроэнергии, ЖК-индикатор, клавиатуру с одной пломбируемой кнопкой для защиты от несанкционированного перепрограммирования.
Принцип действия счетчиков основан на измерении мгновенных значений входных сигналов тока и напряжения шестиканальным аналого-цифровым преобразователем с последующим вычислением среднеквадратических значений токов и напряжений, активной мощности и энергии, углов сдвига фазы и частоты.
Параметризация счетчиков производится с помощью свободно распространяемого технологического ПО «AdminTools», которое доступно для скачивания с сайта производителя (www.energomera.by).
Счетчики подключаются к сети переменного тока через измерительн^юлгранс-форматоры тока или непосредственно.
Формирование обозначения модификаций счетчиков представлено на риСункеМ И в таблице 1. I ))
CE303BY XXX XXX Х...Х
I---------------------------Дополнительные исполнения:*
------------------------------Номинальный, базовый (максимальный) ток: 3 - 5(10) А 5 -5(60) А 6 - 5(100) А 8 - 10(100) А
------------------------------Номинальное фазное напряжение: 0- 57,7 В 4 - 230 В
---------------------------------Класс точности по
активной/реактивной энергии: 5-0,5S/0,5
7-1/1
______________________________________Тип корпуса:
R3X - для установки на рейку;
S3X - для установки на щиток. Примечание - X указывает номер конструктивного исполнения корпуса
Примечание - * Количество и вид символов определяется наличием дополнительных программно-аппаратных опций в соответствии с таблицей 1
Рисунок 1 - Структура условного обозначения счетчиков
Таблица 1
|
Обозначение исполнения |
Интерфейс |
Обозначение исполнения |
Дополнительные программно-аппаратные опции |
|
А |
RS485 |
V |
Контроль вскрытия крышки |
|
I |
IrDa - порт |
S |
Реле сигнализации |
|
J |
Оптический интерфейс |
Z(1,2) |
С расширенным набором параметров 1 - модуль резервного питания; 2 - подсветка индикатора |
|
Р |
PLC-интерфейс |
Q |
Реле управления |
|
R1 |
Радиоинтерфейс с внутренней антенной |
Q2 |
Реле управления нагрузкой трехфазное |
|
R2 |
Радиоинтерфейс с внешней антенной |
Y |
2 направления учета |
Схема пломбирования счетчиков от несанкционированного доступа к элементам счетчика с указанием места нанесения знака поверки приведена в Приложении А.
Счетчики имеют основной и дополнительные пароли, обеспечивающие защиту от несанкционированного перепрограммирования счетчика в условиях эксплуатации.
Внешний вид счетчиков CE303BY приведен на рисунках 2 и 3.

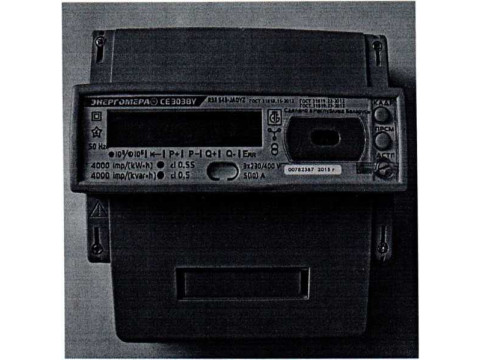

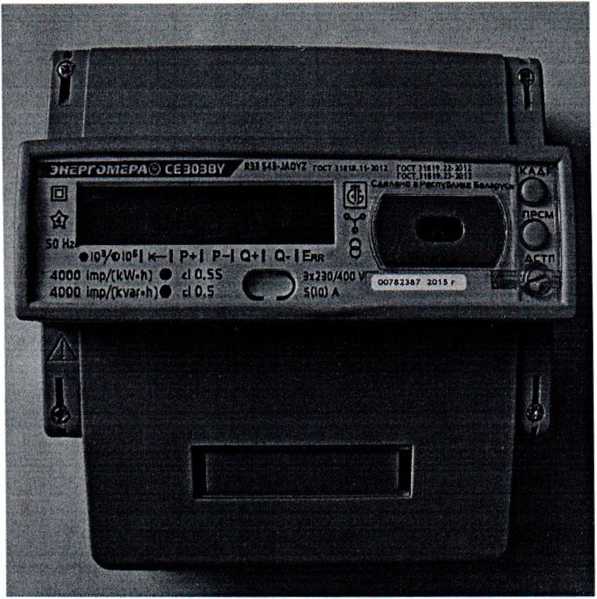

Рисунок 2 -Внешний вид счетчиков электрической энергии CE303BY, корпус R33
энергомсР/^(! / СЕ 30ЗВY
00782154 2015
■НИМЕ
Рисунок 3 -Внешний вид счетчиков электрической энергии СЕ303ВУцорпус §31
V, //
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики счетчиков указаны в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение параметра |
|
Номинальный или базовый ток, А |
5 или 10 |
|
Максимальный ток, А |
10, 60 или 100 |
|
Номинальное напряжение, В |
3x57,7/100 или 3x230/400 |
|
Класс точности по ГОСТ 31819.21-2012 по ГОСТ 31819.22-2012 по ГОСТ 31819.23-2012 |
1 0.5S 0,5 или 1 |
|
Диапазон рабочих температур окружающего воздуха, °C |
от минус 40 до плюс 70 |
|
Диапазон значений постоянной счетчика, имп./(кВт ч) и (имп./кварч) |
от 450 до 8000 |
|
Стартовый ток - включение непосредственное, класс 1, не более - через трансформаторы тока, класс 0.5S, не более - через трансформаторы тока, класс 1, не более |
0,004 1б 0,001 1н 0,002 1н |
|
Количество десятичных знаков индикатора, не менее |
8 |
|
Полная мощность, потребляемая каждой цепью тока при номинальном (базовом) токе, ВА, не более |
0,2 |
|
Полная (активная) мощность, потребляемая каждой цепью напряжения при номинальном напряжения, В А (Вт), |
9,0 (1,5) |
|
Пределы допускаемой основной относительной погрешности измерения среднеквадратических значений силы тока, % |
±1,0 для класса 0,5S ±2,0 для класса 1 |
|
Пределы допускаемой основной относительной погрешности измерения среднеквадратических значений напряжения при 0,75Uhomhh < U < 1,15 Uhomhh |
±1,0 для класса 0.5S/0.5 ±2,0 для класса 1/1 |
|
Пределы допускаемой абсолютной погрешности измерения углов сдвига фаз между основными гармониками фазных напряжений и фазных токов, между основными гармониками фазных напряжений, °, |
±2 (от минус 180 0 до плюс 180 °) |
|
Пределы допускаемой абсолютной погрешности измерения частоты переменного тока, Гц, в диапазоне от 47,5 до 52,5 Гц |
±0,1 |
|
Суточный ход часов, с, не более |
±1 |
|
Дополнительный суточный ход часов на 1°С в диапазоне температур от минус 40 °C до 70 °C, с, не более |
±0,2 |
|
Срок хранения информации при отключении питания, лет, не менее |
10 |
|
Число тарифов |
4 |
|
Число временных зон в сутках |
12 |
|
Минимальный (максимальный) интервал тарифной зоны, мин |
1(1440) |
Продолжение таблицы 2
|
Наименование характеристики |
Значение параметра |
|
Дискретность задания интервала тарифной зоны, мин |
1 |
|
Количество реле управления нагрузкой, до |
2 |
|
Количество электрических испытательных выходов с параметрами по ГОСТ 31819.21-2012 (ГОСТ 31819.22-2012) |
2 |
|
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 |
2 |
|
Скорость обмена по интерфейсам, бит/с |
от 300 до 19200 |
|
Скорость обмена через оптический порт, бит/с |
от 300 до 19200 |
|
Время интеграции средней мощности (выбираются пользователем из ояда). мин |
3; 15; 30 или 60 |
|
Время обновления всех показаний счетчика, с |
1 |
|
Масса счетчика, кг, не более |
2,0 |
|
Габаритные размеры, мм, не более - CE303BY SX - CE303BY RX |
280x175x85 143x151,5x72,5 |
|
Средняя наработка до отказа, ч |
160000 |
|
Средний срок службы до первого капитального ремонта счетчиков, лет |
30 |
|
Класс защиты от поражения электрическим током по ГОСТ 12.2.091-2002 |
II |
|
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-96 |
IP 51,категория 2 |
Знак утверждения типа
Знак утверждения типа наносится на титульные листы эксплуатационной документации типографским способом и на переднюю панель счетчика методом сеткогра-фии или лазерной гравировки.
Комплектность
Комплект поставки счетчика должен соответствовать таблице 3.
Таблица 3
|
Наименование |
Количество |
|
Счетчик активной электрической энергии трехфазный CE303BY |
1 |
|
Руководство по эксплуатации |
1 |
|
Формуляр |
1 |
|
Методика поверки |
1* |
|
Упаковка |
1 |
|
* - количество определяется договором на поставку |
—■ .. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 31818.11-2012 "Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии".
ГОСТ 31819.22-2012 "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0.2S и 0,5S"
ГОСТ 31819.21-2012 "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2".
ГОСТ 31819.23-2012 "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии".
ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия";
ТУ BY 690329298.007-2013 "Счетчики активной электрической энергии трехфазные CE303BY. Технические условия".
МРБ МП.2344-2013 "Счетчики активной и реактивной электрической энергии трехфазные CE303BY. Методика поверки".
ТР ТС 004/2011 «О безопасности низковольтного оборудования».
ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Заключение
Счетчики активной и реактивной электрической энергии трехфазные CE303BY соответствуют требованиям ТУ BY 690329298.007-2013, ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, ГОСТ 22261-94, ТР ТС 020/2011 и ТР ТС004/2011 (Декларация о соответствии № ТС BY/112 11.01 ТР004 003 17826 с 19.07.2016 по 18.07.2021).
Межповерочный интервал - не более 96 мес.
Научно-исследовательский
испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93,
тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
