Счетчики электрической энергии трехфазные многотарифные НЕВА МТ 3

Назначение

Счетчики электрической энергии трёхфазные многотарифные НЕВА МТ 3 (в дальнейшем - счетчики), предназначенны для учета активной или активной и реактивной энергии в трехфазных трех- или четырехпроводных цепях переменного тока. Счетчики позволяют вести учет электрической энергии дифференцированно по зонам суток в соответствии с заданным тарифным расписанием.

Описание

Принцип действия счетчиков основан на вычислении действующих значений тока и напряжения, активной и реактивной энергии, активной, реактивной и полной мощности, коэффициента мощности и частоты сети переменного тока по измеренным мгновенным значениям входных сигналов тока и напряжения.

Счетчики имеют в своем составе микроконтроллер со встроенным измерительновычислительным ядром и часами реального времени, позволяющими вести учет активной и реактивной электроэнергии по тарифным зонам суток, энергонезависимую память данных литиевую батарею для обеспечения резервного питания, испытательные выходы для поверки, жидкокристаллический индикатор и кнопку для просмотра информации, интерфейс удалённого, доступа в зависимости от модификации, для подключения к системам автоматизированного учета, оптический порт и блок питания.

Счетчик состоит из следующих функциональных узлов:

- датчика тока;

- датчика напряжения;

- блока питания;

- счетного механизма с энергонезависимой памятью и жидкокристаллическим индикатором (ЖКИ) в качестве устройства отображения информации;

- часов реального времени;

- источника резервного питания;

- измерительной схемы;

- интерфейсных схем;

- испытательного выхода.

В качестве датчиков тока в счетчиках трансформаторного подключения используются трансформаторы тока, в счетчиках непосредственного подключения - трансформаторы тока, нечувствительные к постоянной составляющей в сигнале тока или низкоомные шунты. Датчик напряжения представляет собой резистивный делитель. Счётный механизм счётчика электронный, содержит микроконтроллер, память и жидкокристаллический индикатор (в дальнейшем - счетчик с ЖКИ). В зависимости от модели счетчика измерительная схема реализована на отдельной микросхеме или входит в состав микроконтроллера. Принцип работы измерительной схемы основан на измерении и математической обработке сигналов тока и напряжения с последующим вычислением параметров потребления электрической энергии и передаче этой информации в счетный механизм. Результаты измерения сохраняются в энергонезависимой памяти счетчика и отображаются на ЖКИ. Часы реального времени интегрированы в микроконтроллер. При отсутствии внешнего напряжения питание часов осуществляется от резервного источника питания - литиевой батареи.

Счетчики ведут учет потребленной энергии по тарифам, в соответствии с заданным тарифным расписанием. Тарифные расписания задаются отдельно для рабочих выходных и праздничных дней. Счетчики измеряют энергию нарастающим итогом и сохраняют в энергонезависимой памяти измеренные значения энергии нарастающим итогом на 00:00 первого дня каждого из двенадцати или тридцати шести предыдущих месяцев в зависимости от исполнения, измеряют и сохраняют в памяти мощности, усредненные на 30-ти или 60-ти минутном интервале за 128 предыдущих дней, измеряют максимальные мощности, усреднённые на задаваемом пользователем временном интервале.

Счетчики имеют исполнения:

- непосредственного или трансформаторного подключения;

- для установки на рейку ТН-35 или для крепления винтами на вертикальную поверхность;

- со встроенными реле управления нагрузкой, промежуточным реле управления нагрузкой или без реле;

- с проводными и различными беспроводными интерфейсами связи для обмена информацией с внешними устройствами.

Счетчики оснащены электронной пломбой крышки клеммной колодки.

Счетчики НЕВА МТ 315 оснащены электронной пломбой корпуса.

Счетчики в зависимости от исполнения имеют датчик магнитного поля.

Конструктивно счетчики выполнены в виде электронного модуля, размещенного в корпусе с клеммной колодкой и крышкой клеммной колодки.

Исполнения счетчиков электрической энергии трехфазных многотарифных

НЕВА МТ 3 определяются в соответствии со структурой условного обозначения:

Структура условного обозначения счетчика

Нева МТ 3 X X XX XX XXX XX X X

Ток базовый /номинальный (максимальный)

1 -/1(2)А

5-/5(10) А

6 - 5(60) А

7-/1(7,5) А

8 - 5(80)А

9-5(100) А

Номинальное напряжение ------- 1 -3x57,7/100 V

2-3x230/400 V

3 - 3x120/208 V и 3x230/400 V

4 - 3x57,7/100 V и 3x230/400 V

Дополнительные опции

В - подсветка ЖКИ;

S - электронная пломба крышки клеммной колодки;

С - встроенные расцепители нагрузки;

R - промежуточное реле управления нагрузкой;

Р - вход подключения внешнего питания.

Тип интерфейса: *

О - без интерфейса удалённого доступа

Е4 - интерфейс EIA 485

Е2 - интерфейс EIA 232

RFX** - радиомодем

PLX** - PLC модем

PLRF - комбинированный модем

GSMX** - GSM-модем

МВ - интерфейс M-Bus

ЕТН - Ethernet

WF - WiFi

ВТ - Bluetooth

Вид измеряемой энергии

А - активная;

AR - активная и реактивная

Класс точности:

--------------------------- 0.5 - класс 0,5S по ГОСТ 31819.22

1.0-класс 1 по ГОСТ 31819.21

_____________________________Номер модели счетчика ----------------------------------Тип корпуса

1 - для крепления винтами;

2 - для установки на рейку TH 35

--------------------------------------------Тип счетчика

* все счетчики оснащены оптическим портом по ГОСТ МЭК 61107;

* * X - исполнение модема.

Счетчики обеспечивают учет и хранение измеренных значений:

- активной,  реактивной  положительной  и  реактивной  отрицательной  энергии

нарастающим итогом и по тарифам, в соответствии с тарифным расписанием,

- активной,  реактивной  положительной  и  реактивной  отрицательной  энергии

нарастающим итогом, в том числе по тарифам, зафиксированных на конец месяца, за 12 или 36 предыдущих месяцев;

- активной, реактивной положительной и реактивной отрицательной энергии нарастающим итогом, в том числе по тарифам, зафиксированных на конец суток, за 128 предыдущих дня;

- максимальных значений активной, реактивной положительной и реактивной отрицательной мощностей, усреднённых на заданном интервале времени, в том числе для каждого из тарифов, в текущем месяце, за 12 или 36 предыдущих месяцев;

- активных и реактивных мощностей, усреднённых на определенном или заданном временном интервале. Количество хранимых в памяти значений усреднённых мощностей каждого вида не менее 3000;

- потерь в линии нарастающим итогом.

Счётчики обеспечивают вывод на индикацию:

- информации об энергопотреблении;

- времени и даты, отсчитываемых встроенными часами;

- информации о наличии и отсутствие фазных напряжений, а также отсутствии нагрузки пофазно и обратном направлении тока;

- информации о текущем тарифе.

Счётчики обеспечивают измерение и индикацию:

- мощности активной и реактивной по каждой фазе и сумму по фазам;

- среднеквадратических значений токов и напряжений пофазно;

- частоты сети;

- фактора активной мощности суммарно и пофазно;

- углы между векторами напряжений.

Счётчики ведут журнал событий и сохраняют в памяти информацию:

- о пропадании и подаче напряжения питания, по всем фазам не менее 32 событий;

- о пропадании и подаче напряжения в любой из фаз не менее 32 событий;

- о пропадании и подаче напряжения в любой из фаз при наличии тока в фазе, не менее 32 событий;

- о перепрограммировании счётчика не менее 32 событий;

- об изменении времени и даты с фиксацией изменяемого времени, не менее 32 событий;

- о снятии и установке крышки клеммной колодки, не менее 32 событий;

- об изменении направления тока в любой из фаз, не менее 32 событий;

- о воздействии сильного магнитного поля, не менее 32 событий;

- о рестартах счётчика при наличии напряжения питания, не менее 16 событий;

- об очистке профилей нагрузки, не менее 16 событий;

- об очистке значений максимальных мощностей, не менее 16 событий;

Счетчики НЕВА МТ 315 дополнительно ведут журнал событий:

- об очистке значений активной, реактивной положительной и реактивной отрицательной энергии на конец месяца и на конец суток, не менее 16 событий;

- о вскрытии корпуса, не менее 32 событий;

- о коррекции времени, не менее 32 событий;

- об отключении нагрузки, не менее 32 событий;

- о возникновении ошибок, не менее 32 событий;

- о превышении заданных порогов напряжения, не менее 32 событий;

- о превышении заданного лимита мощности, не менее 32 событий.

Счетчики измеряют параметры качества электроэнергии в соответствии с классом S по ГОСТ 30804.4.30-2013.

Счётчики НЕВА МТ 315 фиксируют параметры качества электроэнергии - отклонения напряжения и частоты сети - в соответствии с ГОСТ 32144-2013, и сохраняют информацию в журналах событий.

Счетчики обеспечивают возможность задания следующих параметров:

- времени и даты;

- периода усреднения максимальной мощности от 1 до 60 минут с дискретностью 1 минута;

- периода усреднения мощности для профиля нагрузок 30 или 60 минут в счетчиках НЕВА МТ 324, НЕВА МТ 314, НЕВА МТ 315;

- периода усреднения активной мощности для профиля нагрузки 1, 3, 5, 10, 15, 30 или 60 минут в счетчиках НЕВА МТ 315;

- тарифных расписаний с количеством тарифов до 4, количеством тарифных зон суток до 8 отдельно для будних, воскресных и субботних дней, с разбивкой по 12 сезонам

- 32 исключительных дней с указанием тарифного расписания используемого в каждый из этих дней;

- набор параметров выводимых на ЖКИ в автоматическом режиме;

- конфигурационных данных (разрешение/запрет программирования счётчика без вскрытия крышки клеммной колодки, чтения параметров без пароля, очистки энергетических параметров и максимальных значений мощностей);

- лимита мощности и порогов напряжения в исполнениях счетчиков НЕВА МТ 314, НЕВА МТ 315 и НЕВА МТ 324 со встроенными расцепителями или промежуточным реле управления нагрузкой;

- лимита энергии в счетчиках НЕВА МТ 315;

- параметров для контроля качества электроэнергии в счетчиках НЕВА МТ 315;

- серийного номера:

- адреса для удалённого доступа;

- паролей для записи и чтения, только чтения памяти данных;

- места установки прибора;

- коэффициента автоматической коррекции точности хода часов.

Счётчики обеспечивают возможность обнуления следующих параметров:

- измеренных значений энергии активной и реактивной на конец месяца и на конец суток;

- усреднённых максимальных значений активной и реактивной мощностей;

- измеренного значения потерь энергии в линии;

- профилей нагрузок;

- журналов событий.

Обмен информацией локально осуществляется через оптический порт, с удалёнными внешними устройствами через интерфейсы RS -485, М-Bus, Ethernet, а также через модемы GSM, PLS и радиомодем с помощью программного обеспечения (ПО) «NEVA Read» или программного обеспечения АИИС КУЭ. Программирование счетчиков осуществляется с помощью ПО «NEVA Write».

Оптический порт на физическом и логическом уровне соответствует ГОСТ МЭК 61107-2011.

Протокол обмена по проводным интерфейсам соответствует требованиям ГОСТ МЭК 61107-2011 режим С программирование.

Коды параметров соответствуют требованиям системы идентификации OBIS.

Протокол взаимодействия по интерфейсам удалённого доступа основан на базовой эталонной модели взаимосвязи открытых систем (ВОС) в соответствии с ГОСТ 28906-91.

Конструкция предусматривает возможность пломбирования корпуса счетчика навесной вятйой после выпуска из производства, после его поверки, крышки клеммной колодки представителем энергосбытовой компании для предотвращения несанкционированных вмешательств в схемы включений приборов. Кроме того, защита счетчиков обеспечивается несколькими уровнями паролей для разделения доступа к параметрам и данным, хранящимся в счетчике.

Программное обеспечение

Программное обеспечение (ПО) счетчиков электрической энергии трехфазных многотарифных НЕВА МТ 3 разработано специалистами ООО «Тайпит-ИП» и является собственностью компании.

Встраиваемое ПО записывается в память микроконтроллера, с установкой бита защиты от считывания, до его монтажа на печатную плату. После установки бита защиты чтение и копирование ПО невозможно.

Корректировка метрологических коэффициентов, отвечающих за точность измерений, возможна только в процессе производства при снятом кожухе и установленной аппаратной перемычке. После удаления аппаратной перемычки и опломбировании корпуса изменение метрологических коэффициентов невозможно.

Изменение параметров пользователя, таких как тарифные расписания, исключительные дни, даты начала сезонов, текущие время и дата, интервалы усреднения мощности, набор параметров выводимых на индикацию в автоматическом режиме, время фиксации энергии на конец месяца, а так же обнуление журналов событий, графиков нагрузки, значений энергетических параметров на конец месяца и конец суток возможно только после удаления пломбы энергоснабжающей организации, при наличии соответствующего ПО и знании паролей доступа к изменяемым параметрам.

ПО записываемое в память программ микроконтроллеров зависит от модификации счётчика.

Характеристики программного обеспечения представлены в таблицах 1-8 для каждой модификации счетчика.

Таблица 1

Таблица 2

Таблица 3

Ж«КХШЯХ«а *г

Таблица 5

Таблица 6

Таблица 7

Таблица 8

'-счётчик трансформаторного подключения;

2-счётчик непосредственного подключения.

Алгоритм вычисления цифрового идентификатора ПО - md5.

Уровень защиты программного обеспечения и основных данных измерения энергопотребления от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

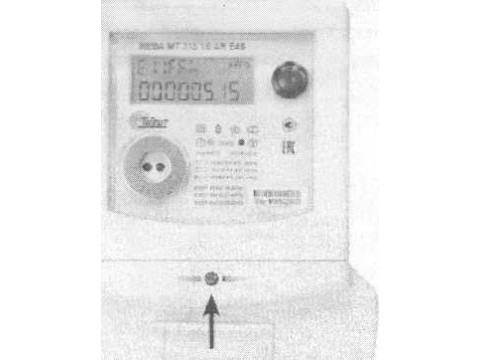

Фотографии счетчиков и места опломбирования представлены на рисунках 1 и 2.

Место для навешивания пломб энергоснабжающей организации

Места для навешивания пломб

со знаком поверки

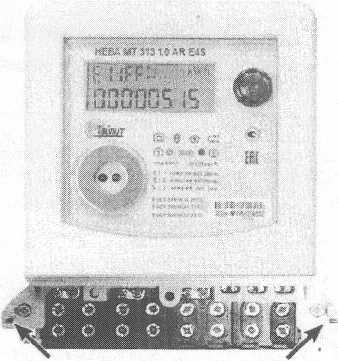

Рисунок 1 - Счетчик НЕВА МТ 313

НЕВА ИТ » I» № е»

ф*

IMj-.:!** g|

; MwewwstftBYec

«Я»*»» Я~. WwWM*» -.................— -——

Места для навешивания пломб энергоснабжающей организации -Vs-' '"V?                           *’ :A* • • -

Места для навешивания пломб

со знаком поверки

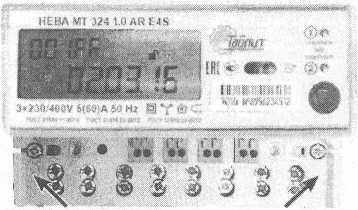

Рисунок 2 - Счетчик НЕВА МТ 324

Конструкция счетчиков НЕВА МТ 314 и НЕВА МТ 315 идентична счетчику НЕВА МТ 313.

Конструкция счетчика НЕВА МТ 323 идентична конструкции счетчика НЕВА МТ 324.

Технические характеристики

Основные метрологические характеристики приведены в таблице 9.

Таблица 9

Продолжение таблицы 9

Продолжение таблицы 9

Знак утверждения типа

наносится на лицевой панели счетчика и титульных листах эксплуатационной документации методом офсетной печати.

Комплектность

В комплект поставки входят:

- счетчик электрической энергии трёхфазный многотарифный НЕВА МТ 3;

- паспорт ТАСВ.411152.005 ПС;

- руководство по эксплуатации ТАСВ.411152.005 РЭ;

- программное обеспечение для снятия показаний «NEVA Read» и для параметризации «NEVA Write».

Методика поверки ТАСВ.41 И 52.005 ПМ поставляется для организаций, проводящих поверку по запросу.

Поверка

осуществляется по документу ТАСВ.411152.005ПМ «Счетчики электрической энергии трехфазные многотарифные НЕВА МТ 3. Методика поверки», утвержденному ФГУП «ВНИИМС» в апреле 2016 года.

Знак поверки наносится на навесную пломбу давлением плобмира. Знак поверки в виде оттиска наносится на свидетельство о поверке и в формуляр.

Перечень основного оборудования, необходимого для поверки:

- установка автоматическая трехфазная для поверки счетчиков электрической энергии НЕВА-Тест 6303 (Регистрационный № 52156-12);

- установка для проверки параметров электрической безопасности GPI-725 (Регистрационный № 46633-11);

- вольтметр цифровой универсальный В7-78/1 (Регистрационный № 52147-12);

- частотомер электронно-счетный 43-63 (Регистрационный № 32496-06).

Сведения о методах измерений

приведены в руководстве по эксплуатации «Счетчики электрической энергии НЕВА МТ 3. Руководство по эксплуатации ТАСВ.411152.005РЭ».

Нормативные документы

ГОСТ 28906-91 «Системы обработки информации. Взаимосвязь открытых систем. Базовая эталонная модель».

ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерения показателей качества электрической энергии».

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».

ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Статические счетчики активной энергии классов точности 1 и 2».

ГОСТ 31819.22-2012 “Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S”.

ГОСТ 31819.23-2012 "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии".

ГОСТ 32144-2013 "Нормы качества электрической энергии в системах электроснабжения общего назначения".

ГОСТ МЭК 61038-2011 «Учет электроэнергии. Тарификация и управление нагрузкой. Особые требования к переключателям по времени».

ГОСТ МЭК 61107-2011 «Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными».

ТАСВ.411152.005ТУ «Счётчики электрической энергии трёхфазные многотарифные НЕВА МТ 3. Технические условия».
