Счетчики электрической энергии статические трехфазные с выносным индикатором "Меркурий 238"

Назначение

Счётчики электрической энергии статические трёхфазные с выносным индикатором «Меркурий 238» (далее счётчики) непосредственного включения, многотарифные, многофункциональные, предназначены для измерения и учёта электрической активной и реактивной энергии переменного тока частотой 50 Гц в трех и четырёх проводных сетях.

Счётчики могут применяться автономно или в составе автоматизированной системы сбора данных о потребляемой электроэнергии.

Описание

Конструктивно счетчики состоят из блока счетчика «Меркурий 238.1(L)(F)» и блока индикации «Меркурий 258.2L» и/или «Меркурий 258.2F». Взаимодействие между блоками осуществляется по силовой линии 0,4 кВ (интерфейс PI.C) и/или по радиоканалу (интерфейс RF).

Блок счётчика функционально эквивалентен многотарифному счетчику с он гопортом. за исключением отсутствия индикатора.

Блок индикации PLC работает от сети 230 В.

Блок индикации R.F работает от батареи 9 В.

Блок счётчика используется для наружной установки без дополнительной защиты от окружающей среды непосредственно па опоре линии элек тропередачи на отводящих к потребителю силовых проводах, а блоки индикации - только для эксплуатации внутри закрытых и у. щений.

Счётчики «Меркурий 238» имеют несколько вариантов исполнения, отличающиеся базовым (максимальным) током и типами ин терфейсов.

Модификации счётчиков «Меркурий 238» приведены в таблице I.

Габлица I - Модификации счётчиков «Меркурий 238»

- Меркурий - торговая марка счётчика;

- 238 - серия счётчика;

- L- PLC-модем;

- F - радиомодем;

- «Меркурий 258.2L» - блок индикации PLC;

- «Меркурий 258.2F» - блок индикации RF.

Примечание - отсутствие ствующего интерфейса в блоке ЧИКОВ.

обозначении означает отсутствие соответ-присутствует во всех модифтгкзлядаь^счёт-

Счётчики имеют модульную конструкцию и состоят из блока счетчика, который уста-навливастся на ближайшей к потребителю опоре линии электропередачи, и из блока индикации одного или двух видов: либо с PLC-интерфейсом, либо с RF-интерфейсом.

При этом:

- блок счётчика собственного индикатора (дисплея) не имеет;

- блок индикации PLC выполнен в форм-факторе настепного/настолыюго прибора и устанавливается в помещении потребителя;

- блок индикации RF представляет собой мобильное устройство с питанием от батареи 9 В;

- оба типа блоков индикации оснащены ЖК-дисплеями, предназначенными для отображения информации, накопленной блоком счетчика.

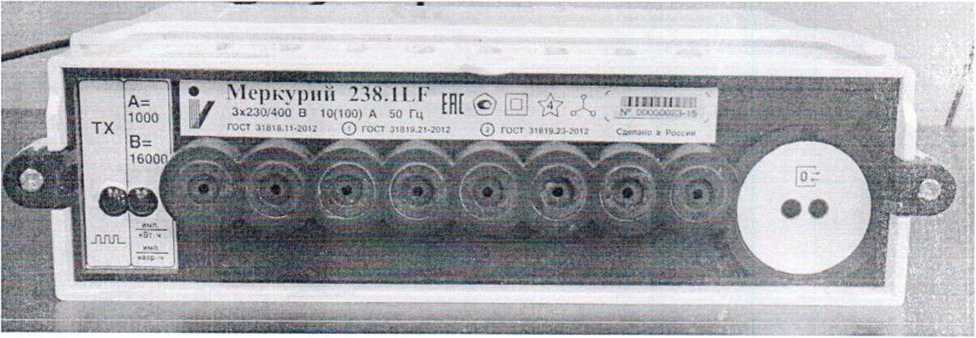

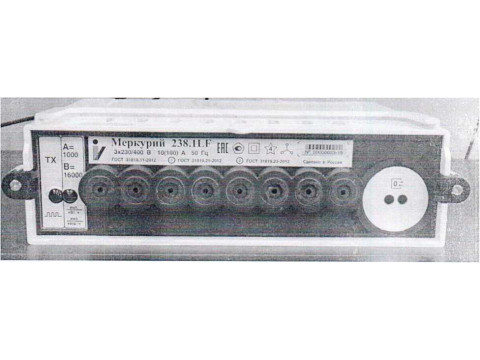

Внешний вид блока счетчика приведен на рисунке 1.

Рисунок I - Внешний вид блока счётчика

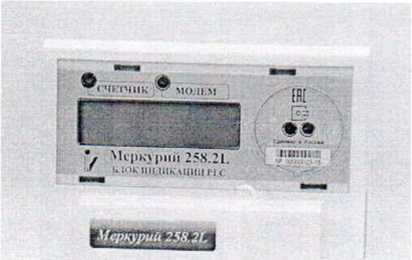

Внешний вид блока индикации PLC приведён на рисунке 2.

Рисунок 2 - Внешний вид блока индикации PLC

Внешний вид блока индикации RF приведён на рисунке 3.

Рисунок 3 - Внешний вид блока индикации RF

Счетчики представляют собой специализированное микрокомпьютерное устройство, в котором все основные функции реализованы с помощью внутреннего программного обсспе1 пия.

Счётчики измеряют количество протекающей через них электрической энергии пут перемножения измеренных мгновенных значений напряжения и тока с последующим накоплением результата.

Счётчики имеют оптический испытательный выход для осуществления поверки.

Счётчики имеют встроенные часы реального времени, которые идут по шкале мировою времени UTC, местное время вычисляется из UTC путём добавления конфигурируемого поясного смещения.

Переключение тарифов в счётчиках осуществляется с помощью внутреннего тарификатора, который определяет номер текущего тарифа либо по указанным ему в тарифном расписании временным зонам в пределах суток, либо по текущему уровню потребляемой мощности.

Счётчики имеют следующие интерфейсы:

- оптопорт (скорость обмена 9600 бит/с);

- RF-модем (для связи со счётчиком но радиоканалу);

- PLC-модем (для связи со счётчиком по силовой сети).

Счётчики поддерживают одинаковое исполнение запросов на чтение/запись своих параметров через любой из перечисленных интерфейсов. В качестве логического адреса устройства используется его уникальный серийный номер.

Счётчики поддерживают три уровня доступа: «Guest», «User» и «Admin» («Гость», «Пользователь» и «Администратор»), Для входа в счётчик на уровнях «User» или «Admin» необходимо знание соответствующего ключа, который записывается в счётчик на этане ввода в эксплуатацию.

Па разных уровнях доступа счётчики обеспечивают различные возможно-установки/считывания своих параметров и настроек.

Полный перечень параметров, поддерживаемых счётчиком, доступен в ирограг «SprintMaster» («СпринтМастер»),

ЖКИ блоков индикации представляет собой восьмиразрядный семиссгментпый цифровой индикатор с фиксированной запятой перед двумя младшими разрядами.

Па ЖКИ циклически выводится информация в следующей последовательности:

- значение потребляемой активной энергии с начала эксплуатации но с указанием номера тарифа и сумма но всем тарифам в кВт ч;

- значение потребляемой реактивной энергии с начала эксплуатации по сумме тарифов в квар-ч.

Все значения измеренных параметров хранятся в энергонезависимой памяти блока счётчика.

Срок хранения измеренных параметров в энергонезависимой памяти нс менее 30 jic.i при отсутствии внешнего питания.

Счётчики обеспечивают программирование через интерфейсы связи (оптопорт, Pi . модем, RF-модем) следующих параметров:

- серийного номера:

- даты изготовления устройства;

— даты калибровки устройства (последней);

- тарифного расписания (до 16 тарифных зон в сутки, 12 месяцев, 8 типов дней в неделю, включая праздничные дни) и количества праздничных дней;

- текущего времени (часы, минуты, секунды);

- текущей даты (числа, месяца, года);

- флага разрешения перехода с «летнего» времени па «зимнее» и обратно;

— лимита мощности.

Счётчики имеют возможность считывания через интерфейсы (оптопорт, PLC, RF) следующих параметров и данных:

- идентификационных параметров счётчика:

• серийного номера;

• даты изготовления устройства;

• флажков возможностей доступа (GUEST, USER. ADMIN, FACTORY- «Гость», «Пользователь», «Администратор» и «Заводской»);

- общей информации о счётчике:

• названия изделия;

- тарифного расписания (до 16 тарифных зон в сутки, 12 месяцев. 8 типов дней в неделю. включая праздничные дни) и количества праздничных дней;

- времени (часы, минуты, секунды);

- даты (числа, месяца, года);

- флага разрешения перехода с «летнего» времени на «зимнее» и обратно;

- идентификационных параметров метрологически значимой части программного обеспечения;

- значения учтённой активной электроэнергии с начала эксплуатации по каждой фазе, но каждому тарифу и по сумме тарифов;

- значения учтённой активной электроэнергии па начало месяца по каждому тарифу за последние 12 месяцев;

- значения учтённой реактивной электроэнергии с начала эксплуатации но каждой фазе и по сумме тарифов;

- перечень действующих тарифов;

- номера текущего тарифа;

- профиля мощности получасовых срезов активной энергии за последние 6 месяц...

- суточных срезов активной энергии за последние 6 месяцев:

- установленного лимита потребляемой мощности:

- текущего значения активной и реактивной мощности в нагрузке по каждой фазе;

- напряжения в сети по каждой фазе (справочный параметр):

- тока в нагрузке по каждой фазе (справочный параметр);

— частоты сети (справочный параметр);

- коэффициента мощности по каждой фазе и суммарный (справочный iiapa^mi).:

- углов сдвига фаз между напряжениями «Ua» и «Ub», «Ua» и «Uc».             \

- журнала системных событий (даты и времени):                 А/ W А А

• разряда батареи;

• рестарта;

- журнала событий питания (даты и времени):

• включение внешнего питания;

• отключение внешнего питания;

— журнала событий изменения конфигурации счётчика (даты и времени):

• коррекции часов;

• коррекции тарифного расписания;

• коррекции списка праздничных дней;

• коррекции параметра PaLimit (лимит активной мощности):

• коррекции параметра PaLimitOffDelay (задержка отключения нагрузки по достижению лимита мощности);

- журнала событий нагрузки (даты и времени):

• отключения нагрузки командой, поступившей по внешнему интерфейсу;

• отключения нагрузки внутренним ограничителем потребляемой мощности;

• включения нагрузки командой, поступившей по внешнему интерфейсу.

- журнала событий нарушения функционирования:

• воздействия внешнего магнитного поля.

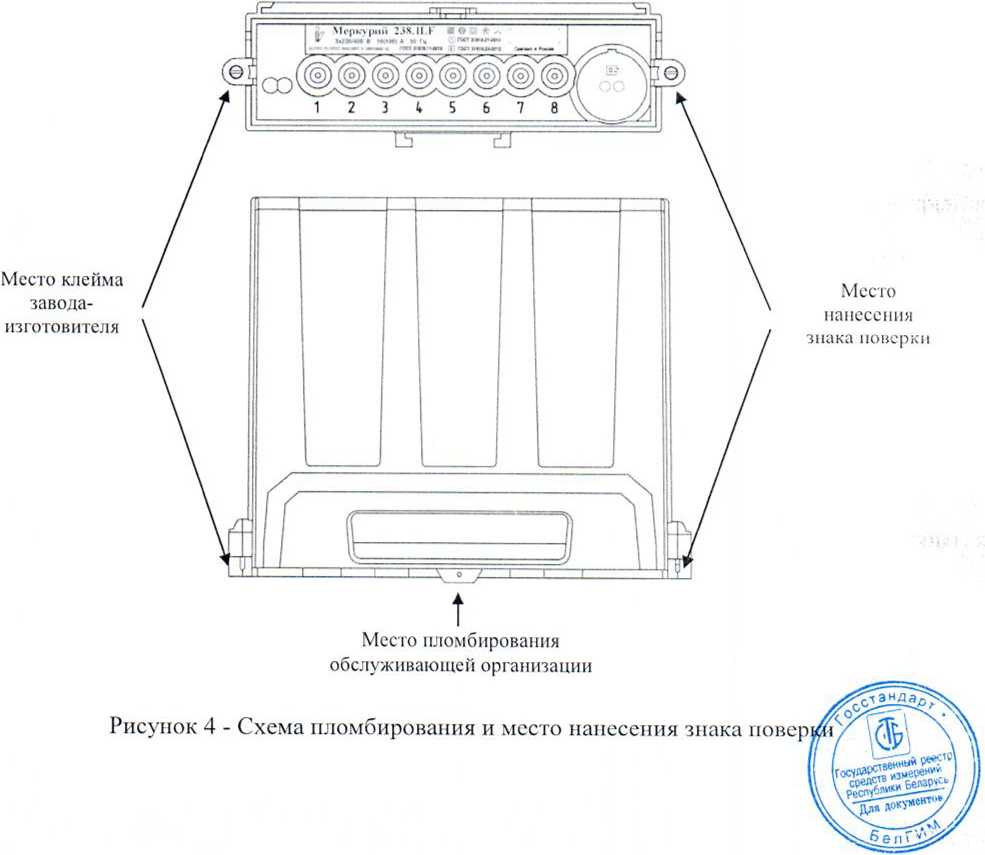

Метрологические коэффициенты и заводские параметры недоступны без вск;т пломб. Схема пломбирования и место нанесения знака поверки приведена на рисунке 4.

Знак поверки наносится давлением на навесную пломбу или специальную мастику.

Программное обеспечение

В счётчиках используется программное обеспечение «Меркурий 238».

Метрологически значимая часть встроенного программного обеспечения имеет идентификационные данные, приведенные в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Уровень защиты метрологически значимой части программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Конструкция счётчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Технические характеристики

Основные метрологические и технические характеристики счётчиков приведены в таблице 3.

Таблица 3 - Основные

счётчиков

и технические

по

по

п

Класс защиты блоков индикации от проникновения пыли и ГОСТ 14254-96. Класс защиты блоков счётчика от проникновения пыли ГОСТ 14254-96.

Государственный реОС’ средств измерен’* Республики Беларусь

Для доку»»™»/ /'

Корпус блоков счётчиков герметичен и изготовляется методом литья из ударопрочной пластмассы, изолятор контактов изготовляется из пластмассы с огнезащитными добавками.

Знак утверждения типа

наносится на торцевую часть блоков счётчика методом офсетной печати или фото способом. В эксплуатационной документации на титульных листах знак утверждения типа наносится тино-графским способом.

Комплектность

Комплект поставки счетчиков «Меркурий 238» приведён в таблице 4.

Таблица 4 - Комплект поставки счетчиков

* в зависимости от модификации (см. таблица 1)

** Поставляется но отдельному заказу организациям, производящим поверку и эксплуата

цию счётчиков.

*** Поставляется по отдельному заказу организациям, проводящим послегарантийный ремонт.

Поверка

осуществляется по методике поверки РЭ1 26.51.63.130-050-89558048-2016 «Счётчик электрь ской энергии статический трёхфазный с выносным индикатором «Меркурий 238». Руков • по эксплуатации. Приложение Г. Методика поверки», утвержденной ФБУ «Нижегородс: I (СМ» 27 июня 2016 г.

Перечень эталонов, применяемых при поверке:

- установка для поверки счетчиков электрической энергии автоматизированная УАПС-1М (номинальное напряжение (3^230/400) В, основной рабочий диапазон токов (0.01 -100) А, погрешность измерения: активной энергии ±0.15 %, реактивной энергии ±0.3 %)

- частотомер электронно-счетный 43-64 (Погрешнос ть измерения частоты 2 -10'9).

Сведения о методах измерений

Методики измерений приведены в руководстве по эксплуатации РЭ 26.51.63.130-050-895580 2016 «Счётчик электрической энергии статический трёхфазный с выносным индикатор «Меркурий 238». Руководство по эксплуатации».

Нормативные документы

ГОС’] 31818.11-2012 Аппаратура для измерения электрической энергии переменною юка. общие требования. Испытания и условия испытаний Часть I 1. Счётчики электрической uiepi пи ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменною тока. Ч стные требования. Часть 21. Статические счетчики активной энергии классов точности I и 2 , ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменною тока стные требования. Часть 23. Статические счётчики реактивной энергии.

1 <)С 1 8.551-2013 ГСП. Государственная поверочная схема для средств тмерений элекгрнчс скоп мощности и электрической энергии в тиапазоне частот oi I до 2500 1 и.

I I’ ГС 004 2011 Технический регламент Iаможенного союза «О безопасности низковольпю! оборудования».

1Г* ТС 020/2011 Технический регламент Таможенного союза «Электромат нит пая совместимое 11 технических среде тв».

ГУ 26.51.63.130-050-89558048-2016 Счётчики электрической энергии статические ipcxiba । выносным индикатором «Меркурий 238». Технические условия

И И OIOBIHC.il.

Общество с ограниченной ответственностью «11аучно-производственная компания «Инк иске (ООО «ИИК «Инкотекс»)

Юридический адрес: Россия. 129110. г.Москва. Банный переулок, д.2, сгр.1

Фактический адрес: Россия. 105484. ( .Москва. 16-я Парковая у ь. 1.26

Гелефон/факс (495) 780-77-38

Г -mail; Гита а incoiex.ru

И11Г17702690982

Пеньи ягельный центр

Федеральное бюджетное учреждение «Государственный per нонильный центр стандарт)! ыц • . метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский Ц( \Г ) 603950. Россия, г Нижний Новгород, ул. Республиканская, д. I тел. (831) 428-78-78. факс (831) 428-57-48. электронная почта l.-mail. mail'd nncsm.ru.

Аттестат аккредитации ФБУ «Нижегородский ЦСМ» по проведению йены ганий среде 1 в и ли рений в целях утверждения типа № 30011-13 от 27.11.2013 г.

Заместитель

Руководителя Федерального aieinciна по техническому регулированию и метрологии

С.С. Голсбек

М.п.

и,,

2016 г.
