Счетчики электрической энергии статические однофазные с выносным индикатором "Меркурий 208"

Назначение средетва измерений

Счётчики электрической энергии статические однофазные с выносным индикатором «Меркурий 208» (далее счётчики) непосредственного включения, многотарифные, многофункциональные, предназначены для измерения и учёта электрической активной и реактивной энергии переменного тока частотой 50 Гц в двухпроводных сетях.

Счётчики могут применяться автономно или в составе автоматизированной системы сбора данных о по требляемой электроэнергии.

Конструктивно счетчики состоят блока счетчика «Меркурий 208.1(L)(F)» и блока индикации «Меркурий 258.2L» и/или «Меркурий 258.21-’». Взаимодействие между блоками осуществляется по силовой линии 0.4 кВ (интерфейс PLC) и/или по радиоканалу (ин терфейс I.

Блок счётчика функционально эквивалентен многотарифному счетчику с oittoiu за исключением отсутствия индикатора.

Блок индикации PLC питается от сеги 230 В.

Блок индикации RF работает от батарейки 9 В.

Блок счётчика используется для наружной установки без дополнительной защиты оз окружающей среды непосредственно на опоре линии электропередачи на отводящих к потребителю силовых проводах, а блоки индикации - только для эксплуатации внутри закрытых помещений.

Описание

Счётчики «Меркурий 208» имеют несколько вариантов исполнения, отличающие зовым (максимальным) током и типами интерфейсов.

Модификации счётчиков «Меркурий 208» приведены в таблице I.

Таблица 1 - Модификации счётчиков «Меркурий 208»

Меркурий - торговая марка счетчика;

- 208 - серия счётчика;

- L-PLC-модем;

- F - радиомодем;

- «Меркурий 258.21,» - блок индикации PLC;

Счетчики имеют модульную конструкцию и состоят из блока счётчика, который ус танавливается на ближайшей к потребителю опоре линии электропередачи и из блока индикации одного или двух видов: либо с PLC-интерфейсом, либо с RF-интерфейсом.

При этом:

- блок счетчика собственного индикатора (дисплея) нс имеет;

- блок индикации PLC выполнен в форм-факторе настенного/настольного прибора г устанавливается в помещении потребителя;

- блок индикации RF представляет собой мобильное устройство с питанием от ба; рейки 9 В;

- оба типа блоков индикации оснащены ЖК-дисплеями, предназначенными для отображения информации, накопленной блоком счётчика.

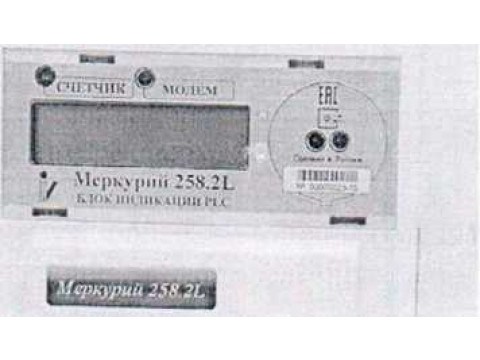

Внешний вид блока индикации PLC приведен па рисунке 1.

Рисунок I - Внешний вид блока индикации PLC

Внешний вид блока индикации RF приведён на рисунке 2.

Рисунок 2 - Внешний вид блока индикации RF

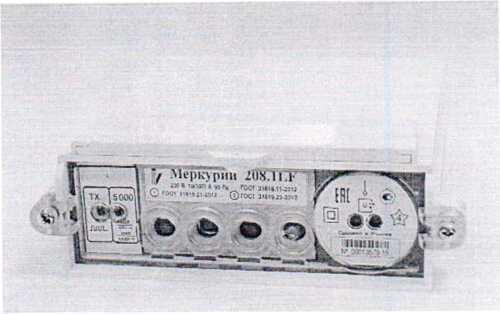

Внешний вид блока счетчика приведён па рисунке 3.

Рисунок 3 - Внешний вид блока счетчика

Счётчики представляют собой специализированное микрокомпьютерное устройство, в котором все основные функции реализованы с помощью внутреннего программного обеспече ния.

Счётчики измеряют количество протекающей через них электрической энергии путем перемножения измеренных мгновенных значений напряжения и тока с последующим накоплением результата.

Счётчики имеют оптический испытательный выход для осуществления поверки.

Счётчики имеют встроенные часы реального времени, которые идут но шкале миу времени UTC, местное время вычисляется из UTC путём добавления конфигурируемого поясг смещения.

Переключение тарифов в счётчиках осуществляется с помощью внутреннего тарификатора. который определяет номер текущего тарифа либо по указанным ему в тарифном расписании временным зонам в пределах суток, либо по текущему уровню потребляемой мощности.

Счётчики имеют следующие интерфейсы:

- оптопорт (скорость обмена 9600 бит/сек);

— RF (для связи со счётчиком по радиоканалу);

- PLC (для связи со счётчиком по силовой сеги).

Счётчики поддерживают одинаковое исполнение запросов на чтение/запись своих параметров через любой из перечисленных интерфейсов. В качестве логического а г устройства используется его уникальный серийный помер.

Счётчики поддерживают три уровня доступа: «Guest», «User» и «Admin» («Госы «Пользователь» и «Администратор»). Для входа в счётчик па уровнях «User» или «Admin» необходимо знание соответствующего ключа, который записывается в счётчик на этапе ввода в эксплуатацию. Далее эти ключи используется для шифрования запросов и ответов. В случае несовпадения ключей, счётчик не сможет правильно расшифровать запрос и отвечать на него нс станет.

Па разных уровнях доступа счётчики обеспечивают различные возможности установки/считывания своих параметров и настроек, например: активная энергия но сумме тарифов и отдельно но каждому тарифу, текущее время и дата, расписание праздничных '.ней. тарифное расписание и т.д. Полный перечень параметров, поддерживаемых счётчике» доступен в программе «SprintMastcr» («СпринтМастер»).

ЖКИ блоков индикации представляет собой восьмиразрядный семисегменте цифровой индикатор с фиксированной запятой перед двумя младшими разрядами.

Па ЖКИ циклически выводится информация в следующей последовательности:

- значение потребляемой активной энергии с начала эксплуатации по каж;ю^^^йч|^ с указанием номера тарифа и сумма по всем тарифам в кВт-ч;                  /vnXV    \

- значение потребляемой реактивной энергии с начала эксплуатации ни /уммС'у фов в квар-ч.                                                                                  \\                //

V^7//

Лист'№ 4

Всего лис гон 9

• • ' * ' ’1 • 1’ I

Все значения измеренных параметров хранятся в энергонезависимой памяти блоха счетчика.

Срок хранения измеренных параметров в энергонезависимой памяти нс менее 30 лет при отсутствии внешнего питания.

Счётчики обеспечивают программирование через интерфейсы (оптопорт. PLC. RF) следующих параметров:

- серийного номера;

- даты изготовления устройства;

- тарифного расписания (до 16 тарифных зон в сутки. 12 месяцев. 8 типов дней в неделю, включая праздничные дни) и количества праздничных дней:

- текущего времени (часы, минуты, секунды);

- текущей даты (числа, месяца, года);

- флага разрешения перехода с «летнего» времени на «зимнее» и обратно;

- лимита установленной мощнос ти потребления.

Счётчики имеют возможность считывания через интерфейсы (онтопорт, PLC, RF) следующих параметров и данных:

идентификационных параметров счетчика:

• серийного номера;

• даты изго товления устройства;

• флажков возможностей доступа (GUEST, USER, ADMIN, FAC TORY - «Гость». «Пользователь», «Администратор» и «Заводской»);

• названия изделия;

- тарифного расписания (до 16 тарифных зон в сутки, 12 месяцев, 8 типов дней ь । делю, включая праздничные дни) и списка праздничных дней;

- времени (часы, минуты, секунды);

- даты (числа, месяца, года);

- флага разрешения перехода с «летнего» времени на «зимнее» и обратно;

- идентификационных параметров метрологически значимой части программного обеспечения;

з начения учтённой активной электроэнергии с начала эксплуатации но каждому тарифу и но сумме тарифов;

- значения учтённой активной электроэнергии на начало месяца по каждому тарифу за последние 12 месяцев;

- значения учтённой реактивной электроэнергии с начала эксплуатации;

- перечня действующих тарифов;

- номера текущего тарифа;

- профиля мощности получасовых срезов активной энергии за последние 6 месяцев:

- уточных срезов активной энергии за последние 6 месяцев;

- установленного лимита потребляемой мощности;

- текущего значения активной и реактивной мощности в нагрузке;

- напряжения в сети (справочный параметр);

- тока в нагрузке (справочный параметр);

- частоты сеги (справочный параметр);

- коэффициен та мощности (справочный параметр);

- журнала системных событий (даты и времени):

• разряда батареи;

• рестарта;

- журнала событий пи тания (даты и времени):

• включения внешнего питания;

• отключения внешнего питания;

- журнала событий изменения конфигурации счетчика (даты и времени):

• коррекции часов;

• коррекции тарифного расписания;

• коррекции списка праздничных дней;

• коррекции параметра PaLimit (лимит активной мощноети);

• коррекции параметра PaLimitOffDelay (задержка отключения нагрузки по до

стижению лимита мощнос ти);

- журнала событий нагрузки (даты и времени):

• отключения нагрузки командой, поступившей по внешнему интсрфсйсу;

• отключения нагрузки внутренним ограничителем по требляемой мощности;

• включения нагрузки командой, поступившей по внешнему интерфейсу.

Метрологические коэффициенты и заводские параметры недоступны без вскрыт;

пломб.

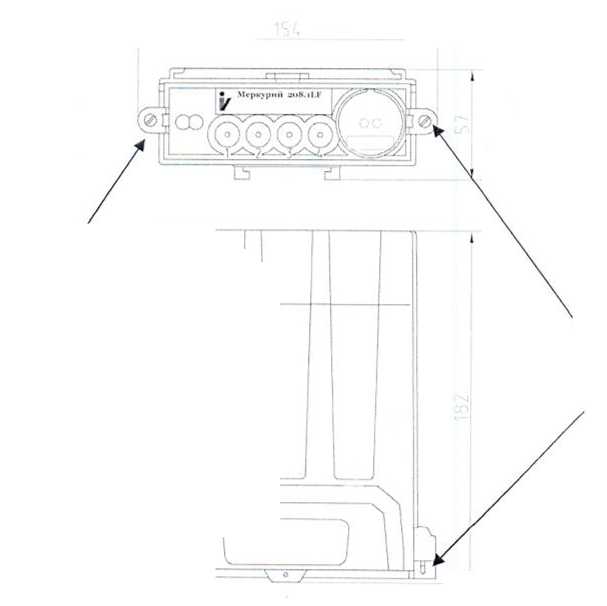

Схема пломбирования и место нанесения знака поверки приведена на рисунке 4.

Место клейма завода-изготовителя

Место нанесения знака поверки

Место пломбирования обслуживающей организации

Рисунок 4 - Схема пломбирования и ? есто нанесения знака поверки

Программное обеспечение

В счётчиках используется программное обеспечение «Меркурий 208».

Метрологически значимая часть встроенного программного обеспечения имеет идентификационные данные, приведенные в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение и программирование.

Уровень защиты метрологически значимой части программного обеспечения оз непреднамеренных и преднамеренных изменений в соответствии с ГОС Т Р 50.2.077-201 I ■ высокий.

Технические характеристики

Основные метрологические и технические характеристики счётчика приведены лице 3.

Таблица 3 - Основные метрологические и технические ха

отображается на шка ■ блока счётчикт

отображается на шкале блока счётчика

отображается па шкале блока счётчика

лсристики счётчика

11римсчапие

Идя документов

Гостдарстееин» средств MMWewJ

Класс защиты блоков индикации от проникновения пыли и воды IP5I ш-ГОСТ 14254-96. Класс защиты блоков счётчика от проникновения пыли и воды IP54 по ГОСТ 14254-96.

Корпус счётчиков герметичен и изготовляется методом литья из ударопрочной пластмассы, изолятор контактов изготовляется из пластмассы с огнезащитными добавками.

Знак утверждения типа наносится на торцевую часть блоков счётчика методом офсетной печати или фото способом В

эксплуатационной документации графским способом.

на титульных листах знак утверждения типа наносится i ।

Комплектност ь средства измерений

Комплект поставки средства измерений приведён в таблице 4.

Таблица 4 - Комплект поставки счетчиков «Меркурий 208»

* в зависимости от модификации (см.таблица 1)

* * Поставляется но отдельному заказу организациям, производящим поверку и эксплуат ацию счетчиков.

* ** Поставляется но отдельному заказу организациям, проводящим послегарантийный ремонт.

Поверка

осуществляется по методике поверки «Счётчик электрической энергии статический однофазный с выносным индикатором «Меркурий 208» Руководство но эксплуатации. Приложение Методика поверки АВЛГ.411152.047 РЭ1», утвержденной ФБУ «Нижегородский ЦСМ» 26 января 2016 г.

11сречепь эталонов, применяемых при поверке:

- установка для поверки счетчиков электрической энергии автоматизированна УАПС-1М (напряжение (3x230/400) В, ток (0,001-100) А, погрешность измерения активной/ реактивной энергии ±(0,15/0,3) %);

- частотомер электронно-счетный 43-64 (Погрешность измерения частоты 2х lo'j.

Сведения о методах измерений

Методики измерений приведены в руководстве по эксплуатации «Счё тчик электрической не ■ гии статический однофазный с выносным индикатором «Меркурий 208». Руководство по э . : плуатации. АВЛГ.411152.047 РЭ».

Нормативные документы

1. ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии.

2. ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии персмл’^г^

Частные требования. Часть 21. Статические счётчики активной энергии классов го/шХс

3. ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока Частные требования. Часть 23. Статические счетчики реактивной энергии.

4. ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений >лс; ческой мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц.

5. ГР 'ГС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования».

6. ТР ТС 020/2011 Технический регламен т Таможенного союза «Электромагнитная совместимость технических средств».

7. АВЛГ.411152.047 ТУ Счётчики электрической энергии статические однофазные с выносным индикатором «Меркурий 208». Технические условия.

8. АВЛГ.411152.047 РЭ1 Счетчик электрической энергии статический однофазный с вьпю. ! индикатором «Меркурий 208». Руководство по эксплуатации. Приложение Г. Методика нон ки.
