Счетчики времени наработки СВН-2-01, СВН-2-02, СВН-2-05
| Номер в ГРСИ РФ: | РБ 03 16 6435 17 |
|---|---|
| Раздел: | Средства измерений радиотехнических величин [16] |
| Производитель / заявитель: | ООО "Янтарь-Техприбор", г. Орел |
|
Описание типа РБ 03 16 6435 17 [2018-02-19]
rb-03-16-6435-17_2018-02-19.pdf
|
Скачать |
Счетчики времени наработки СВН-2-01, СВН-2-02, СВН-2-05 (далее - счетчики) предназначены для автоматического учета времени работы двигателя или любого оборудования (дизелей, агрегатов и т.д.).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 6435 17 |
| Наименование | Счетчики времени наработки СВН-2-01, СВН-2-02, СВН-2-05 |
| Год регистрации | 2017 |
| Номер сертификата | 11392 |
| Дата регистрации | 2017-10-31 |
| Срок действия | 2022-03-23 |
| Получатель сертификата | ООО "Янтарь-Техприбор", г. Орел, Российская Федерация (RU) |
Производитель / Заявитель
ООО "Янтарь-Техприбор"
Адрес: 302014, Россия, г. Орел, ул. Спивака, д. 74А
Контакты: (4862) 72-44-61
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по РД-25-815-87. |
| Признание поверки | Первичная при выпуске из производства: Орловский ЦСМ (аттестат аккредитации - №RA.RU.311462, шифр поверительного клейма - ВИ)(НТК №10-17). |
Поверители
Скачать
|
Описание типа РБ 03 16 6435 17 [2018-02-19]
rb-03-16-6435-17_2018-02-19.pdf
|
Скачать |
Описание типа
Назначение
Счетчики времени наработки СВН-2-01, СВН-2-02, СВН-2-05 (далее - счетчики) предназначены для автоматического учета времени работы двигателя или любого оборудования (дизелей, агрегатов и т.д.).
Описание
Принцип действия счетчиков основан на формировании стабилизированных во времени электрических импульсов и преобразовании этих импульсов во вращательное движение ротора двигателя и цифровых барабанчиков индикаторного устройства.
Индикаторное устройство счетного механизма имеет пять барабанчиков для отсчета целых значений часов и один барабанчик, отделенный запятой для отсчета дробных десятых долей часов, а также указатель - звездочку для повышения разрешающей способности счетчика
Конструктивно счетчик состоит из электронного блока, шагового электродвигателя, понижающего редуктора и индикаторного устройства.
Защита от несанкционированного доступа выполнена в виде заливки стекла и задней крышки корпуса счетчика герметиком.
Общий вид счетчиков приведен на рисунках 1-3.
счетчиков
Рисунок 2 - Вид слева
Рисунок 3 - Вид сзади

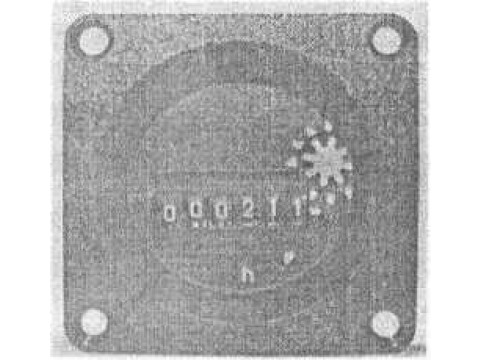

Рисунок 1 - Общий вид
модификация СВН-2-02
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Емкость отсчетного устройства счетчиков, ч |
99999,9 |
|
Пределы допускаемой относительной погрешности измерений в нормальных климатических условиях эксплуатации по ГОСТ 15150-69, % |
±0,2 |
|
Пределы допускаемой относительной погрешности измерений при воздействии механических и климатических факторов, % |
±0,5 |
|
> Таблица 2 - Основные технические характеристики | |
|
Наименование характеристики Значение | |
|
Параметры электрического питания: - напряжение постоянного тока, В: СВН-2-01 СВН-2-02 - напряжение переменного тока, В: СВН-2-05 - потребляемая мощность: СВН-2-01 при напряжении постоянного тока от 9 до 15,6 В, Вт, не более СВН-2-02 при напряжении постоянного тока от 22 от 29 В, Вт, не более СВН-2-05 при напряжении переменного тока (220±22) В, В А, не более |
от 9 до 15,6 от 22 до 29 220 ± 22 0,2 0,5 3,0 |
|
Масса счетчиков, кг, не более |
0,12 |
|
Габаритные размеры счетчиков (ДхВхШ), мм, не более |
60 х 60 х 56,5 |
|
Условия эксплуатации: - температура окружающего воздуха, °C: СВН-2-01, СВН-2-02 СВН-2-05 |
от -60 до +55 от -40 до -+55 |
|
Средний ресурс счетчиков, ч |
10000 |
|
Средний срок службы счетчиков, лет |
10 |
Знак утверждения типа
наносится в паспорт счетчика типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Количество |
|
Счетчик времени наработки СВН-2* |
1 шт. |
|
Монтажный комплект* |
1 комплект |
|
Паспорт |
1 экз. |
|
t * Модель счетчика и состав монтажного комплекта определяются договором на поставку | |
Поверка
осуществляется по РД 25-815-87 «Методические указания. Методика поверки счетчиков времени наработки СВН-2».
Основные средства поверки:
Приборы комбинированные Ц4311 (per. № 2717-71).
Источник питания Б5-8 (per. № 6383-77).
Секундомер электронный с таймерным выходом СТЦ-1 (per. № 6643-86).
Милливольтметры ВЗ-38Б (per. № 3243-87).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.
Знак поверки наносится в паспорт счетчика.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.
Счетчики времени наработки СВН-2-01, СВН-2-02, СВН-2-03, СВН-2-04, СВН-2-05.
Технические условия. ТУ 25-1865.081-87.
