Системы измерения температуры многоканальные ТС

Назначение

Системы измерения температуры многоканальные ТС (в дальнейшем системы ТС) предназначены для непрерывного измерения температуры , хранения результатов измерений в базе данных ПЭВМ и выдачи информации за необходимый интервал времени.

Применяются в автоматизированных системах контроля за условиями хранения зерна и семян в хранилищах силосного типа.

Описание

Конструктивно в состав системы ТС входит первичный преобразователь (в

дальнейшем ПП), блок вторичного преобразования (в дальнейшем ВВП) и персональная электронная вычислительная машина (в дальнейшем ПЭВМ). ПП состоит из герметичного металлического корпуса и прикрепленной к нему оболочки, армированной несущими тросами. За счет применения специальной полипропиленовой оболочки с тросами ПП способен выдерживать значительные механические нагрузки на разрыв. Внутри оболочки проходит кабель с датчиками температуры. Датчики, расположенные на кабеле, производят измерение температуры по всей длине и подготавливают к выдаче код, содержащий результат измерения. Встроенный в ПП микропроцессор опрашивает все датчики температуры и передает полученную информацию в ВВП по CAN-шине. ПП подключается к ВВП (см. рис. 1). ВВП изготавливается в виде отдельного устройства в прозрачном пластмассовом корпусе. Все цепи соединений ПП с термодатчиками и ВВП имеют гальванические развязки. ВВП подсоединяется непосредственно к USB или СОМ порту (RS-232) компьютера. На экране отображается информация о температуре, полученная от каждого датчика каждой термоподвески. Для удобств^^^^йятия оператором, показания датчиков группируются в соответствии^-/с \([Иеайь^1ой технологической схемой зернохранилища и отражаются на мнемосфм^^вд^^р'ж13 датчиков, превышающие критические, на мнемосхеме выделяются

В случае необходимости результаты измерения температур за нужный интервал времени выводятся в виде графика на экран ПЭВМ.

Рис. 1. Схема соединений системы измерительной ТС.

Место нанесения знака поверки (клейма-наклейки) указано в Приложении.

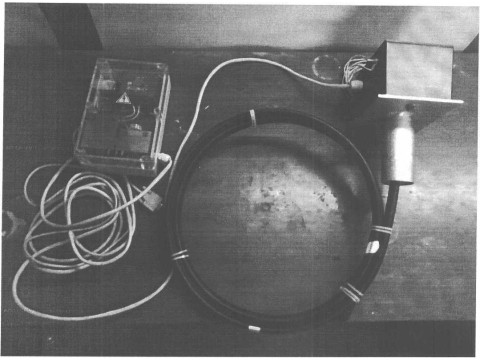

Внешний вид системы измерения температуры многоканальной ТС представлен на рисунке 2.

\ рДлши Беларусь/ хЛ^окумевтов/ h

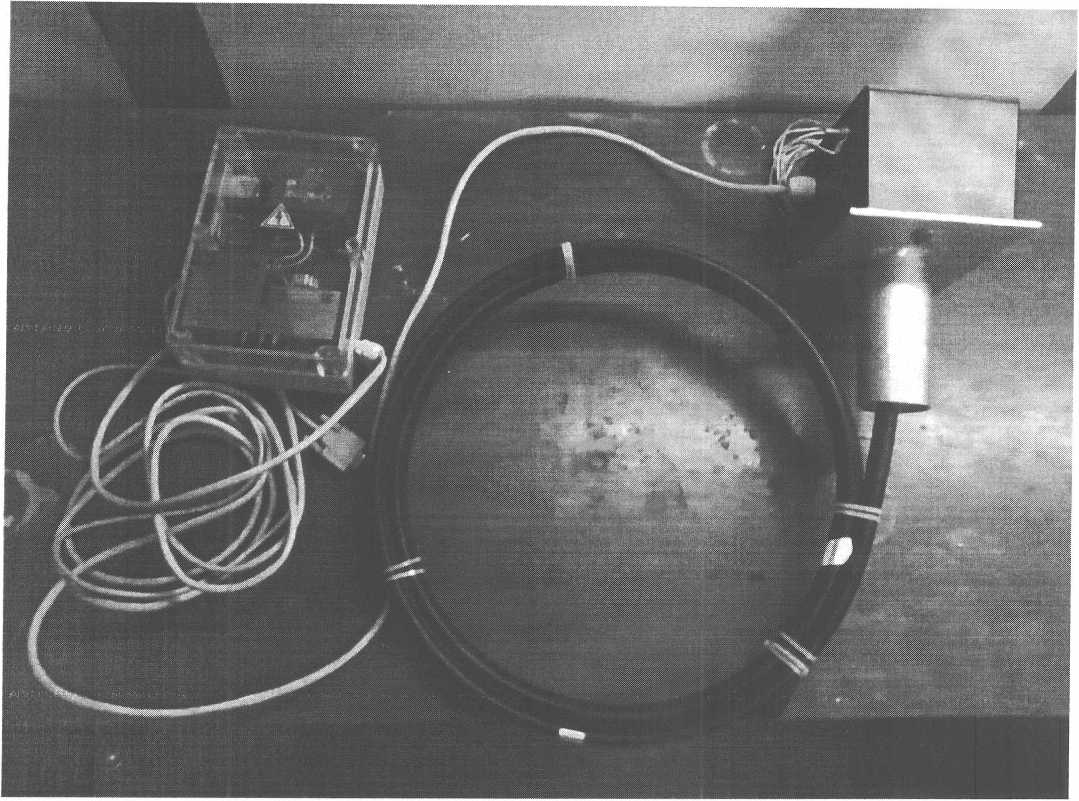

Рис.2 - Внешний вид системы измерения температуры многоканальной ТС.

ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип преобразователя температуры (датчик) - DS18S20 Dallas Semiconductor.

Тип линии связи - витая пара в экране (сигнал «данные» и сигнал «данные инверсные») с волновым сопротивлением линии 120 Ом.

Таблица 1

Система устойчива к воздействию следующих климатических и механических

факторов, указанных в таблице 2.

Таблица 2

Синусоидальные вибрации с частотой от 10 до 55 Гц и амплитудой не более 0,15 мм (группа N1 по ГОСТ 12997).

Степень защиты от попадания твёрдых частиц соответствует классу IP54 по ГОСТ 14254.

Электропитание БВП осуществляется от сети переменного тока с номинальным напряжением 230 В и номинальной частотой 50 Гц.

Максимальная масса системы при длине кабеля 30 м - не более 30 кг

Знак утверждения типа

Знак Утверждения типа наносится на Руководство по эксплуатации типографским способом.

Комплектность

В комплект поставки входит:

ПП -первичный преобразователь (термоподвеска TS v1.0) -1 шт.;

БВП (блок вторичного преобразования) - 1 шт;

ПЭВМ (компьютер с программным обеспечением) - 1шт;

Паспорт, руководство по эксплуатации - 1 шт;

Соединительные кабели.

Методика поверки МРБ МП. 2495 - 2014 (по заказу).

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 12997-84 «Изделия ГСП. Общие технические условия».

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические требования и методы испытаний».

МРБ МП 2495 - 2014 «Система измерения температуры многоканальная ТС. Методика поверки» в редакции извещения об изменении №1 - 2018г.

Заключение

Системы измерения температуры многоканальные ТС соответствуют требованиям ТУ BY 600048658.033-2014, ГОСТ 12997-84, ГОСТ 22261-94, требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования", требованиям Технического регламента Таможенного___ союза

ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (д^^^Щия о соответствии ЕАЭС № BY/112 11.01. ТР004 003 25802 от 08.02.2018).

Межповерочный интервал - не более 12 месяцев.                 ([            ||

II \ средств измерений / II \\ \республики Беларусь 1 Ц \ \Д-1я документов/ //

из о

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ,

г. Минск, Старовиленский тракт, 93, тел. 334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
