Преобразователи измерительные постоянного тока Е856

Назначение

Преобразователи измерительные г предназначены для линейного преобр ванный электрический сигнал постоянн ИП применяют для контроля токое ческих систем и установок в бортовок диагностики подвижного состава желе ции объектов электроэнергетики, в а технологическими процессами энерго< мышленности, включая атомные станц

Описание

По способу преобразования ИП Е8 амплитудно-импульсной модуляцией и ническое разделение входных и выход водится преобразование среднеквадре ответствии с формулой

1 т

□ вых = К   _1_ f(UBx)2

Т о

где 11вых -выходной сигнал;

к - коэффициент пропорциональ

лист

ГОСТ 24855-81, комплекту документации Беларусь, г. Витебск.

ЕНЕНИЯ

юстоянного тока Е856 (в дальнейшем ИП) азования входного сигнала в унифициро-ого тока.

з и напряжений постоянного тока электри-и стационарной аппаратуре технической зных дорог, для комплексной автоматиза-втоматизированных системах управления эмких объектов различных отраслей про-ии.

56, Е857 относятся к преобразователям с демодуляцией, что обеспечивает гальва-ных цепей. Кроме того, в ИП Е856/5 произ-атичного значения входного сигнала в со-

I

dt                               (1)

I I Г<тЖт.венный реестр)

ности;                        W              //

л      г-                                   V \Ддя документов/ //

1 из 5             VVZZXZ

Описание типа средств измерений Т - период измерения;

Ubx - мгновенное значение входного сигнала.

ИП выполнены в пластмассовом корпусе, предназначенном для навесного монтажа на щитах и панелях, с передним присоединением монтажных проводов.

Конструктивно ИП состоят из следующих основных узлов: основания; крышки; крышки клеммной колодки; контактных узлов; трансформатора; трех печатных плат для ИП Е856/1, Е856/3, Е856/7, Е856/8 и Е857 или четырех печатных плат для ИП Е856/5; одна из указанных плат является несущей, на которой крепятся остальные печатные платы.

Контактные узлы, установленные в основании, обеспечивают контакт с подводящими проводами. Крышки контактных узлов защищают контактные узлы от попадания на них посторонних предметов.

ИП относятся к оборудованию, эксплуатируемому в стационарных условиях производственных помещений, вне жилых домов.

ИП имеют модификации, отличия между которыми приведены в таблице 1. Е856/1, Е856/3, Е856/5, Е856/7 имеют исполнения: обычное, общеклиматическое (04.1**), экспортное, предназначенное для атомных станций (AC), Е856/8 имеет обычное исполнение и предназначенное для атомных станций.

Фотографии общего вида и места для нанесения клейм приведены на рисунках 1.1 и 1.2.

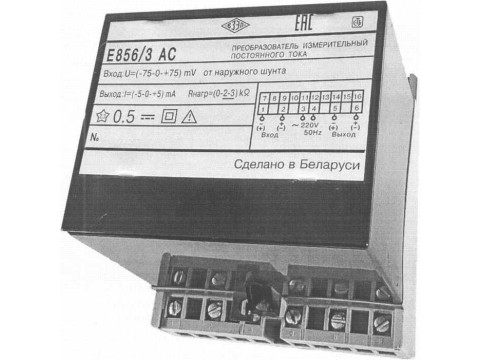

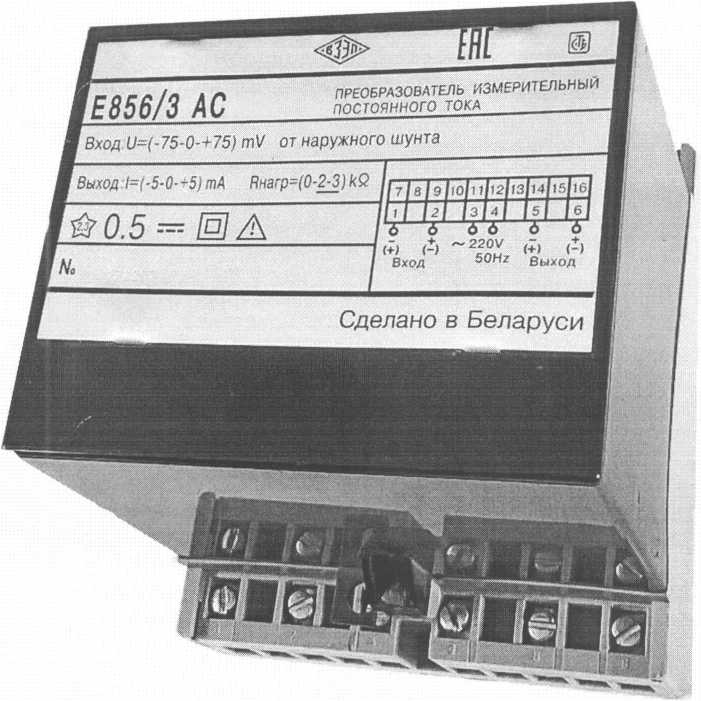

Рисунок 1.1- Общий вид ИП

1 Клеймо ОТК;

2 Клеймо поверителя

Рисунок 1.2 - Места нанесения клейм

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип, модификации, диапазоны измерения преобразуемых входных сигналов, диапазоны изменения выходных сигналов, диапазоны изменения сопротивления нагрузки:

Таблица 1

Пределы допускаемой основной приведенной погрешности ± 0,5 % от нормирующего значения выходного сигнала.

Нормирующее значение выходного сигнала:

для Е856/1,3,5 - 5 мА;

для Е856/7.8 - 20 мА.

Питание ИП осуществляется от сети переменного тока с номинальным напряжением 220 В частотой 50 Гц.

Питание ИП, поставляемых для экспорта, осуществляется от сети переменного тока с номинальным напряжением 220 или 240 В частотой 50 или 60 Гц.

Мощность, потребляемая преобразователем от цепи питания, не превышает 4 ВА, от цепи входного сигнала -0,001 ВА.

Габаритные размеры не более 120x110x125 мм.

Масса ИП не более 0,8 кг.

ИП предназначены для работы при температуре окружающего воздуха от минус 30 °C до плюс 60 °C и относительной влажности (95±3) % при температуре 35 °C.

ИП, поставляемые для экспорта в общеклиматическом исполнении, изготавливаются для работы при температуре окружающего воздуха от минус 5 °C до плюс 60 °C.

Средний срок службы 12 лет.

Средняя наработка на отказ 33000 ч.

Знак утверждения типа

Знак утверждения типа наносится на прибор фотохимическим способом, на эксплуатационную документацию - типографическим.

Комплектность

В комплект поставки ИП входят:

- преобразователь - 1,шт.;

- паспорт-1 экз.;

- руководство по эксплуатации - 1 экз. (при поставке партии ИП в один адрес, допускается 1 экз. на 3 изделия);

- методика поверки - 1 экз. (по запросу поверяющих организаций);

- упаковка - 1 шт.

ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

ТУ 25-0415.046-85 «Преобразователи измерительные постоянного тока Е856, напряжения постоянного тока Е857».

ГОСТ 24855-81 «Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые».

ТР ТС 004/2011 «О безопасности низковольтного оборудования».

ТР ТС 020/2011 «Электромагнитная совместимость технических средегво»,

МП.ВТ. 125-2005 «Преобразователи измерительные постояннт^тй^

Е856. Методика поверки»; согласована РУП «Витебский ЦСМС». ((i

Описание типа средств измерений

Заключение

Преобразователи измерительные постоянного тока Е856 соответствуют требованиям ТУ 25-0415.046-85, ГОСТ 24855-81, ТР ТС 004/2011, ТР ТС 020/2011.

Межповерочный интервал 24 месяца для исполнения АС, 12 месяцев для остальных исполнений.

Государственные приемочные испытания проведены:

РУП «Витебский ЦСМС», ул. Б. Хмельницкого, 20,

210015, г. Витебск, тел./факс: (0212)42-68-04.

Аттестат аккредитации № BY/112 02.6.0.003.

НИИЦ РУП «БелГИМ»

220053, г. Минск, Старовиленский тракт, 93.

Аттестат аккредитации № BY/112 02.1.0.0025.
