Весы электронные DS
| Номер в ГРСИ РФ: | РБ 03 02 1584 17 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | "Shanghai Teraoka Electronics Co. Ltd.", Китай |
|
Описание типа РБ 03 02 1584 17 [2018-01-18]
rb-03-02-1584-17_2018-01-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 1584 17 [2009-09-30]
rb-03-02-1584-17_2009-09-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 1584 17 [2013-01-30]
rb-03-02-1584-17_2013-01-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 1584 17 [2017-11-14]
rb-03-02-1584-17_2017-11-14.pdf
|
Скачать |
Весы электронные DS (далее - весы) предназначены для статического измерения массы продукции.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 1584 17 |
| Наименование | Весы электронные DS |
| Год регистрации | 2017 |
| Номер сертификата | 11423 |
| Дата регистрации | 2017-10-31 |
| Срок действия | 2022-10-31 |
| Получатель сертификата | фирма "Shanghai Teraoka Electronics Co. Ltd.", Китай (CN) |
Производитель / Заявитель
фирма "Shanghai Teraoka Electronics Co. Ltd."
Адрес: Ting Lin Industry Development Zone, Jin Shan District, Shanghai 201505
Контакты: Tel: +86-21-5723-4888 Fax:+86-21-5723-3049, +86-21-5723-4891
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по: МРБ МП.2280-2012 (для средств измерений, изготовленных до 31.10.2017), по ГОСТ OIML R 76-1-2011 (для средств измерений, изготовленных после 31.10.2017). |
Поверители
Скачать
|
Описание типа РБ 03 02 1584 17 [2018-01-18]
rb-03-02-1584-17_2018-01-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 1584 17 [2009-09-30]
rb-03-02-1584-17_2009-09-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 1584 17 [2013-01-30]
rb-03-02-1584-17_2013-01-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 1584 17 [2017-11-14]
rb-03-02-1584-17_2017-11-14.pdf
|
Скачать |
Описание типа
Назначение
Весы электронные DS (далее - весы) предназначены для статического измерения массы продукции.
Область применения - предприятия различных отраслей промышленности, сельского хозяйства и торговые организации.
Описание
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезистивных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый выходной сигнал, изменяющийся пропорционально массе взвешиваемого груза. Далее аналоговый электрический сигнал преобразуется в цифровой вид в устройстве обработки аналоговых данных и через устройство обработки цифровых данных передается на цифровой дисплей для индикации массы взвешиваемого груза.
Конструктивно весы состоят из корпуса, грузоприемного устройства е весоизмерительным тензорезистивным датчиком, вмонтированного в сканер штрих-кодов «Magellan» и терминала с интерфейсам RS-232. Кнопки управления размещаются на табло индикации или (для весов DS-98QPS-B) подключаются к грузоприемному модулю в виде отдельного узла.
Весы DS-980 изготавливают в нескольких исполнениях, различающихся наибольшим пределом взвешивания:
- для DS-980: Мах=3/6 кг, Мах=6/15 кг или Мах=15/30 кг;
-для DS-980PS-B: Мах=6/15 кг.
Программное обеспечение весов (версия не ниже 1.01) является встроенным и не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств без нарушения клейма.
Схема пломбирования весов от несанкционированного доступа, а также схема с указанием места нанесения знака поверки в виде клейма наклейки приведены в Приложении А.

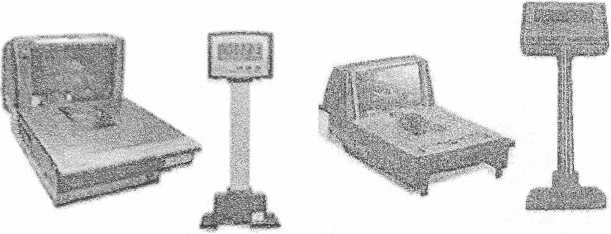

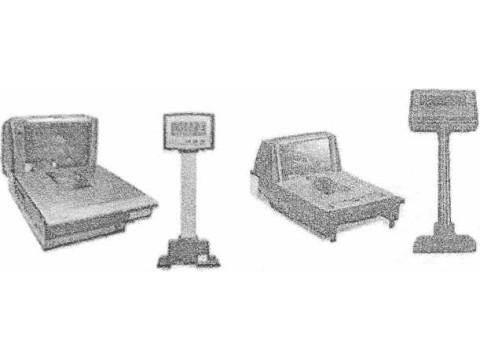

Общий вид весов DS-980 приведен на рисунке 1.
DS-980 DS-980PS-B
Рисунок 1 - Внешний вид весов DS-980
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные метрологические и технические характеристики весов приведены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики весов
|
Наименование характеристики |
Значение характеристики | ||
|
Класс точности весов по ГОСТ OIML R 76-1-2011 |
Средний |
IH) | |
|
Максимальная нагрузка Maxi/ Мах2, кг |
3/6 |
6/15 |
15/30 |
|
Минимальная нагрузка Min, г |
20 |
40 |
100 |
|
Действительная цена деления (di/ d2), поверочный интервал весов (ei/e2), г |
1/2 |
2/5 |
5/10 |
|
Пределы допускаемой погрешности при первичной поверке (тре), кг - от Min до 500 е - свыше 500-е до 2000-е - свыше 2000-е до Мах |
±0,5-е ±1,0-е ±1,5-е | ||
|
Диапазон выборки массы тары, кг |
от 0 до 2,999 |
от 0 до 5,998 |
от 0 до 9,995 |
|
Число поверочных интервалов весов, п-|/п2 |
С |
>000/300( | |
|
Диапазон установки на нуль (суммарный) устройств установки на нуль, не более |
4%-Мах | ||
|
Диапазон устройства первоначальной установки нуля, не более |
20%-Мах | ||
|
Диапазон температуры окружающей среды при эксплуатации, °C |
от 0 до плюс 40 | ||
|
Потребляемая мощность, В-А, не более |
13 | ||
|
Диапазон напряжения питания весов, В с номинальной частотой питания 50 Гц |
от 195,5 до 253 | ||
|
Габаритные размеры весов, мм, не более |
251x274x76 | ||
|
Масса весов, кг, не более |
8,5 | ||
|
Примечание: пределы допускаемой погрешности при эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке. | |||
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной документации (в правом верхнем углу) методом типографичес^дй-дтечати и на табличку, расположенную на корпусе весов.
средств *3 Аелар'й \Пладокувгси™
л
комплектность
В комплект поставки весов входит:
1. йеоы 1 шт.
2. Сетевой адаптер 1 шт,
3. Руководство по эксплуатации. 1 виз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Shanghai Teraoka Electronics Со. Ltd.», Китай.
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1 Метрологические и технические требования. Испытания»
Заключение
Весы электронные DS соответствуют требованиям технической документации фирмы «Shanghai Teraoka Electronics Со. Ltd.», Китай.
Весы соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (Декларация соответствия
№ ТС BY/112 11.01. ТР004 003 03425 от 30.12.2013 действительна по 29.12.2018, декларация соответствия № BY/112 11.02. ТР004 020 01424 от 02.08.2017).
Межповерочный интервал не более 12 месяцев.
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
