рН-метры портативные серии HI
| Номер в ГРСИ РФ: | РБ 03 09 0950 17 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | «HANNA Instruments Inc.», Румыния |
|
Описание типа РБ 03 09 0950 17 [2018-08-30]
rb-03-09-0950-17_2018-08-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 0950 17 [2012-11-20]
rb-03-09-0950-17_2012-11-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 0950 17 [2014-12-24]
rb-03-09-0950-17_2014-12-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 0950 17 [1999-10-18]
rb-03-09-0950-17_1999-10-18.pdf
|
Скачать |
pH-метры портативные серии HI (далее - pH-метры) предназначены для измерения активности ионов водорода и окислительно-восстановительного потенциала в водных растворах с представлением результатов в цифровой форме.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 0950 17 |
| Наименование | рН-метры портативные серии HI |
| Год регистрации | 2017 |
| Номер сертификата | 11419 |
| Дата регистрации | 2017-10-31 |
| Срок действия | 2022-10-31 |
| Получатель сертификата | фирма "Hanna Instruments Deutschland GmbH", Германия (DE), Румыния (RO) |
Производитель / Заявитель
фирма "Hanna Instruments Deutschland GmbH"
Адрес: Lazarus-Mannheimer-Strasse 2-6, 77694 Kehl am Rhein
Контакты: 07851-9129-0 // 07851-9129-99
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.779-2012 (изменения № 1-4). |
Поверители
Скачать
|
Описание типа РБ 03 09 0950 17 [2018-08-30]
rb-03-09-0950-17_2018-08-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 0950 17 [2012-11-20]
rb-03-09-0950-17_2012-11-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 0950 17 [2014-12-24]
rb-03-09-0950-17_2014-12-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 0950 17 [1999-10-18]
rb-03-09-0950-17_1999-10-18.pdf
|
Скачать |
Описание типа
Назначение
pH-метры портативные серии HI (далее - pH-метры) предназначены для измерения активности ионов водорода и окислительно-восстановительного потенциала в водных растворах с представлением результатов в цифровой форме.
Область применения - лаборатории предприятий и научно-исследовательских учреждений, сельское хозяйство.
Описание
Принцип действия pH-метров основан на потенциометрическом способе измерения реакции среды, то есть на измерении разности потенциалов, создаваемой электрохимической частью комбинированного pH электрода. Электрохимическая часть комбинированного pH электрода представляет собой стеклянный pH электрод и электрод сравнения, которые погружаются в раствор, pH уровень которого требуется измерить.
Разность потенциалов с комбинированного pH электрода подается на измерительный преобразователь, где усиливается, фильтруется, преобразуется в цифровой код, обрабатывается и в виде значения pH выводится на жидкокристаллический дисплей. pH-метры снабжены функцией автоматической термокомпенсации.
pH-метры HI83141, HI 8424 состоят из измерительного преобразователя, комбинированного pH электрода (с унифицированным соединением) и датчика температуры. В pH-метрах HI 98112 (Piccolo 2), HI 98113 (Piccolo +), HI 98103 (Checker 1), HI 98127 (pHep 4), HI 98108 (pHep +), HI 98161, HI 98162, HI 98163, HI 98164, HI 98165, HI 98190 датчик температуры входит в состав комбинированного pH электрода.
Место нанесения знака поверки (клейма-наклейки) указано в приложении А.

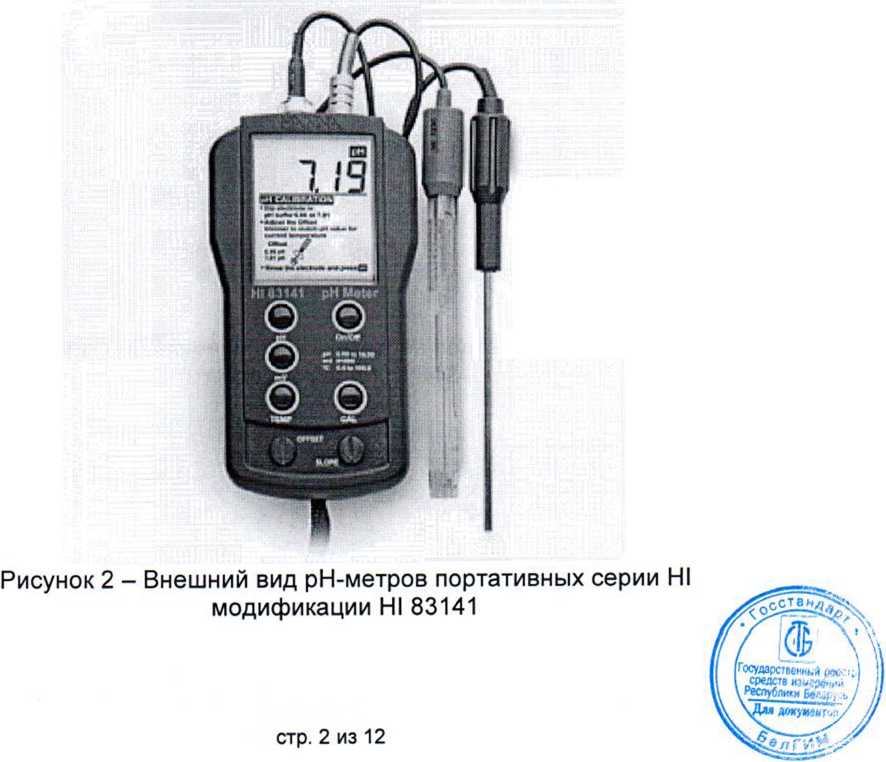

Внешний вид pH-метров приведен на рисунках 1-13.

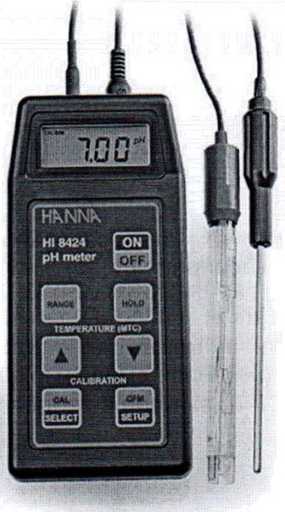

Рисунок 1 - Внешний вид pH-метров портативных серии HI модификации HI 8424
Рисунок 3 - Внешний вид pH-метров портативных серии HI модификации HI 98112 (Piccolo 2)
Рисунок 4 - Внешний вид pH-метров портативных серии HI модификации HI 98113 (Piccolo +)
Государственный
I средств иэмодйий /
\ Республики / \Для докуят**/

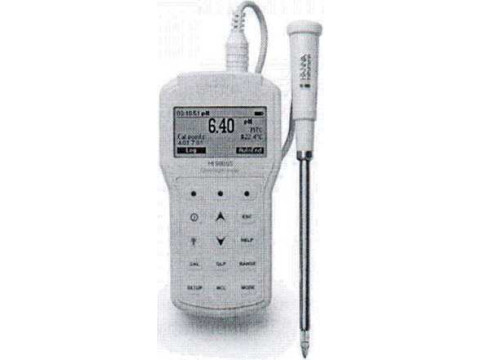

Рисунок 5 - Внешний вид pH-метров портативных серии HI модификации HI 98161
Рисунок 6 - Внешний вид pH-метров портативных серии HI модификации HI 98162
Рисунок 7 - Внешний вид pH-метров портативных серии HI модификации HI 98163
Д'лсумеитой
Государственный peegtp средств измерений Республики Беларуси
Рисунок 8 - Внешний вид pH-метров портативных серии HI модификации HI 98164
Рисунок 9 - Внешний вид pH-метров портативных серии HI модификации HI 98165
Рисунок 10 - Внешний вид pH-метров портативных серии HI модификации HI 98190
Рисунок 11 - Внешний вид pH-метров портативных серии HI модификации HI 98103 (Checker 1)
Рисунок 12 - Внешний вид pH-метров портативных серии HI модификации HI 98127 (рНер 4)
РН
рНвр +
ЬуНШМК
Рисунок 13 - Внешний вид pH-метров портативных серии HI модификации HI 98108 (рНер +)
г® \
Государственный реестр I средств измерений / \ Республики Беларусь /
документов
Основные технические и метрологические характеристики
Основные технические и метрологические характеристики pH-метров портативных
серии HI приведены в таблицах 1-3. Таблица 1
|
Наименование характеристики рН-метра |
Значение | |
|
модификация | ||
|
HI 83141 |
HI 8424 | |
|
Диапазон измерений: -pH -ОВП1), мВ -температуры раствора2), °C |
от 0,0 до 14,0 от минус 1999 до плюс 1999 от 0 до 100 |
от 0,0 до 14,0 от минус 1999 до плюс 1999 от минус 20 до плюс 120 |
|
Дискретность отсчета при измерении: -pH -ОВП1), мВ - температуры раствора2), °C |
0,01 1 0,1 |
0,01 1 0,1 |
|
Пределы допускаемой абсолютной погрешности рН-метра в комплекте с электродом при измерении: - pH (при температуре раствора от 10 °C до 35 °C) -температуры раствора, °C |
±0,08 ±0,4 |
±0,10 ±0,4 |
|
Пределы допускаемой абсолютной погрешности вторичного преобразователя (ВП) при измерении: -pH -ОВП1), мВ - температуры, °C |
±0,04 ±5,0 ±0,4 |
±0,04 ±3,0 ±0,4 |
|
Электроды, применяемые с рН-метрами |
HI 1043В; HI 1С HI 1131В; HI 12 HI 1331В; FC 2 FC 2 |
>53В; HI 1083В; ЗОВ; HI 1330В; 00В; FC 220В; !30В |
|
Габаритные размеры, мм, не более |
185x82x45 |
185x82x45 |
|
Масса, г, не более |
570 |
520 |
|
Условия эксплуатации: -диапазон температур окружающего воздуха, °C - максимальная относительная влажность окружающего воздуха при температуре 25 °C, % |
от 0 до 50 до 95 | |
|
11 ОВП - окислительно-восстановительный потенциал; 2) pH-метр в комплекте с электродом. | ||
Государственный реестр I средств измерений / \ Республики Беларусь / \Для документу»/
Таблица 2
|
Наименование характеристики рН-метра |
Значение | ||||
|
модификация | |||||
|
HI 98108 (рНер+) |
HI 98113 (Piccolo+) |
HI 98112 (Piccolo 2) |
HI 98103 (Checker 1) |
HI 98127 (pHep 4) | |
|
Диапазон измерений: -pH -температуры раствора1), °C |
от 0,0 ДО 14,0 |
от 1,0 ДО 13,0 от Одо 70 |
от 0,0 ДО 14,0 |
от 0,0 ДО 14,0 |
от 0,0 ДО 14,0 |
|
Дискретность отсчета при измерении: -pH -температуры раствора1', °C |
0,1 |
0,01 0,1 |
0,01 |
0,01 |
0,1 |
|
Пределы допускаемой абсолютной погрешности pH-метра в комплекте с электродом при измерении: - pH (при температуре раствора от 10 °C до 35 °C) -температуры раствора1', °C |
±0,20 |
±0,15 ±2,0 |
±0,15 |
±0,15 |
±0,30 |
|
Электроды, применяемые с рН-метрами |
- |
HI 1295 |
HI 1290 |
- |
- |
|
Габаритные размеры, мм, не более |
175x41x23 |
265x92x15 |
265x92x15 |
50x174x121 |
163x40x26 |
|
Масса, г, не более |
78 |
70 |
70 |
50 |
85 |
|
Условия эксплуатации: -диапазон температур окружающего воздуха, °C - максимальная относительная влажность окружающего воздуха при температуре 25 °C, % |
от 0 до 50 до 95 | ||||
|
п pH-метр в комплекте с электродом. | |||||
Таблица 3
|
Наименование характеристики рН-метра |
Значение |
|
модификация | |
|
HI 98190 | |
|
1 |
2 |
|
Диапазон измерений: -pH -ОВП1', мВ - температуры раствора2', °C |
от 0,0 до 14,0 от минус 2000 до плюс 2000 от минус 20 до плюс 120,0 |
|
Дискретность отсчета при измерении: -pH -ОВП1', мВ -температуры раствора2', °C |
0,1/0,01/0,001 0,1 0,1 |
|
Пределы допускаемой абсолютной погрешности рН-метра в комплекте с электродом при измерении: -pH -ОВП1', мВ - температуры раствора, °C |
±0,1/±0,05/±0,05 --------------------------------------------------н—!■ ППМИРЭДмиД JJMA |
pS?8 «змеиний Республиш Беларусь \Дзи документа/
Продолжение таблицы 3
|
1 |
2 |
|
Электроды, применяемые с рН-метром |
Hl 12963 |
|
Габаритные размеры, мм, не более |
185x93x35,2 |
|
Масса, г, не более |
400 |
|
Условия эксплуатации: -диапазон температур окружающего воздуха,°C - максимальная относительная влажность окружающего воздуха, % |
от 0 до 50 до 100 |
|
4 ОВП - окислительно-восстановительный потенциал; 2) pH-метр в комплекте с электродом. | |
Таблица 4
|
Наименование характеристики рН-метра |
Значение | ||||
|
модификация | |||||
|
HI 98161 |
HI 98162 |
HI 98163 |
HI 98164 |
HI 98165 | |
|
Диапазон измерений: -pH -ОВП1), мВ -температуры раствора2), °C |
от 0,0 до 14,0 от минус 2000 до плюс 2000 от минус 20 до плюс 120,0 | ||||
|
Дискретность отсчета при измерении: -pH -ОВП1), мВ -температуры раствора2*, °C |
0,1/0,01/0,001 0,1 0,1 | ||||
|
Пределы допускаемой абсолютной погрешности pH-метра в комплекте с электродом при измерении: -pH -ОВП1>, мВ -температуры раствора, °C |
±0,1/±0,05/±0,05 ±2,0 ±0,4 | ||||
|
Электроды, применяемые с рН-метром |
FC 2023 |
FC 1013 |
FC 2323 |
FC 2133 |
FC 2423 |
|
Габаритные размеры, мм, не более |
1 |
85x93x35,2 | |||
|
Масса, г, не более |
400 | ||||
|
Условия эксплуатации: -диапазон температур окружающего воздуха, °C - максимальная относительная влажность окружающего воздуха, % |
от 0 до 50 до 100 | ||||
|
11 ОВП - окислительно-восстановительный потенциал; 2) pH-метр в комплекте с электродом. | |||||
5 ■>: ДОЯП01
Государствен ннй pwptp средств измерений Республики Беларусь
Знак утверждения типа
Знак утверждения типа наносится на руководство по эксплуатации типографским способом.
Комплектность
В комплект поставки входят:
- pH-метр портативный серии HI;
- руководство по эксплуатации;
- методика поверки МРБ МП.779-2012 (поставляется по отдельному заказу).
Дополнительные принадлежности и расходные материалы поставляются по отдельному заказу в соответствии с документацией фирмы-изготовителя
Технические документы
Техническая документация фирмы "Наппа Instruments Deutschland GmbH", Германия, Румыния.
МРБ МП.779-2012 "pH-метры стационарные и портативные. Методика поверки".
Заключение
pH-метры портативные серии HI соответствуют требованиям технической документации фирмы "Наппа Instruments Deutschland GmbH", Германия, Румыния, требованиям Технических регламентов Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств" и ТР ТС 004/2011 "О безопасности низковольтного оборудования" (декларации о соответствии ЕАЭС N RU Д-ОЕ.АД35.В.02030 от 12.05.2017, ТС № RU Д-БЕ.АУ04.В.10686 от 10.03.2015).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ, Минск, Старовиленский тракт, 93, тел. +375 17 334 98 13.
Аттестат аккредитации № BY/ 112 02.1.0.0025.
