Титраторы автоматические Titrino Plus
| Номер в ГРСИ РФ: | РБ 03 09 4745 17 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Титраторы |
| Производитель / заявитель: | "Metrohm AG", Швейцария |
Титраторы автоматические Titrino Plus (далее - титраторы) предназначены для измерения концентрации ионов в водных и неводных растворах, содержания воды в неводных растворах и сухих веществах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 4745 17 |
| Наименование | Титраторы автоматические Titrino Plus |
| Год регистрации | 2017 |
| Номер сертификата | 11426 |
| Дата регистрации | 2017-10-31 |
| Срок действия | 2022-10-31 |
| Получатель сертификата | фирма "Metrohm AG", Швейцария (CH) |
Производитель / Заявитель
фирма "Metrohm AG"
Адрес: Ionenstrasse, 9101 Herisau
Контакты: 41 71 353 8585 / 41 71 353 8901
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Титраторы метрологически обеспечены в Республике Беларусь с применением ГСО, внесенных в Государственный реестр СИ РБ (раздел 2) либо допущенных к применению в Республике Беларусь в установленном порядке, а также методом непосредственного сличения при помощи эталонных средств измерений. |
| Методика поверки | Поверка проводится по МРБ МП. 2187-2011 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 09 4745 17 [2018-05-07]
rb-03-09-4745-17_2018-05-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4745 17 [2011-12-21]
rb-03-09-4745-17_2011-12-21.pdf
|
Скачать |
Описание типа
Назначение
Титраторы автоматические Titrino Plus (далее - титраторы) предназначены для измерения концентрации ионов в водных и неводных растворах, содержания воды в неводных растворах и сухих веществах.
Область применения - предприятия химической, нефтехимической, фармацевтической, пищевой промышленности и других областей хозяйственной деятельности, химико-аналитические лаборатории предприятий, лаборатории научно-исследоватсл ьских институтов.
Описание
Принцип действия титраторов основан на непрерывном измерении сигнала, поступающего с электродов, помещенных в анализируемый раствор ячейки для титрования, при добавлении титранта до достижения точки эквивалентности.
Титраторы представляют собой портативные автоматические приборы, обеспечивающие измерение, обработку и регистрацию выходной информации.
Титраторы состоят из основного блока управления и обработки данных (вторичного преобразователя), содержащего насос с шаговым двигателем и встроенную клавиатуру, сменной дозирующей бюретки с емкостью для титранта, электродов, магнитной или лопастной мешалки. Титраторы имеют интерфейсы передачи данных для подключения внешнего персонального компьютера (далее -ПК), прин тера и электронных весов, а также оснащены жидкокристаллическим дисплеем.
Титрование выполняется автоматически, благодаря встроенному микропроцессору.
Режимные параметры, способы обработки информации, задаются при помощи клавиатуры или команд с персонального компьютера через USB-порт с использованием специализированного программного обеспечения. Полученные результаты могут быть сохранены в памяти.
С помощью титраторов можно проводить титрование по следующим методам:
- кислотно-основное титрование в водной среде;
- кислотно-основное титрование в неводной среде;
- окислительно-восстановительное (редокс) титрование;
- аргентометрическое (осадительное) титрование;
- титрование с индикацией по переходу окраски;
- титрование по методу Карла Фишера.
Перечень типов электродов, которые могут использоваться для соответствующих методов титрования:
- для кислотно-основного титрования в водной среде используют электроды типа Ecotrode - комбинированные pH-селективные электроды с/без термодатчиком NTC и электроды типа Unitrode - комбинированные pH-селективные электроды с термодатчиком Pt 1000;
- для кислотно-основного титрования в неводной среде используют электроды типа Solvotrode - комбинированные pH-селективные электроды;
- для окислительно-восстановительного (редокс) титрования используют электроды типа Pt Titrode;
- для аргентометрического (осадительного) титрования используют электроды типа Ag Titrode;
- для титрования с индикацией по переходу окраски используют электроды типа Optrode;
- для титрования по методу Карла Фишера используют электроды типа Double Pt-wire electrode — двойной Pt-проволочный электрод.
Модификации титраторов отличаются возможными режимами титрования, а также установкой дозирующих устройств.
Режимы титрования и соответствующие им модификации титраторов приведены в таблице 1.
Таблица 1
|
Режимы титрования |
Модификация | ||
|
848 |
870 KF |
877 | |
|
Динамическое титрование до точки эквивалентности DET |
+ |
- |
- |
|
Монотонное титрование до точки эквивалентности МЕТ |
+ |
- |
+ |
|
Титрование до конечной точки SET |
+ |
- |
+ |
|
Определение воды по методу К. Фишера KFT |
+ |
¥ | |
Идентификационные данные программного обеспечения (ПО) титраторов, приведены в таблице 2.
Таблица 2
|
Модификация |
Наименование ПО |
Номер версии ПО |
|
848 Titrino Plus |
Titrino Plus |
5.848-xxx |
|
870 Titrino Plus |
Titrino Plus |
5.870.xxx |
|
877 Titrino Plus |
Titrino Plus |
5.877.xxx |
Схема с указанием места нанесения знака поверки (клеймо-наклейка) приведена в приложении Л к Описанию типа.

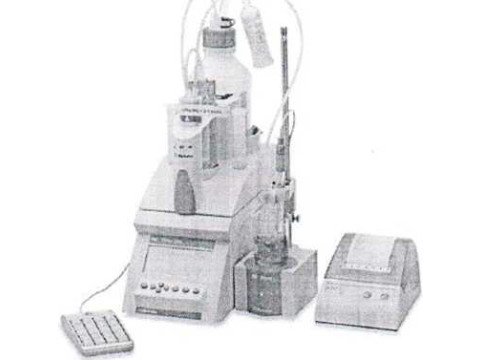

Внешний вид титраторов приведен на рисунке 1.
Рисунок 1 - Внешний вид титраторов автоматических Titrino Plus
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики титраторов приведены в таблице 3.
Таблица 3
|
Наименование характеристики |
Titrino Plus | |
|
848,877 |
870 KF | |
|
1 |
2 |
3 |
|
1 Диапазон измерений: | ||
|
- мВ |
от минус 1200 до 1200 | |
|
- pH |
от 0 до 14 |
- |
|
2 Пределы допускаемых значений абсолютной погрешности вторичных преобразователей титраторов при измерении: | ||
|
- разности потенциалов, мВ, не более |
±0,5 |
±0,5 |
|
- активности ионов водорода, ед.рН, не более |
±0,01 |
- |
|
3 Пределы допускаемых значений абсолютной погрешности титраторов при измерении pH, ед.рН, не более |
±0,05 |
- |
|
1 |
2 |
л Э |
|
4 Пределы допускаемых значений относительной погрешности титраторов при титровании, %, не более | ||
|
- по методу К. Фишера |
±3,0 | |
|
- другие методы |
±2,0 | |
|
5 Допускаемое значение относительного среднего квадратического отклонения (ОСКО) результатов измерений (масса, концентрация и пр.) титраторов при титровании, %, не более |
1,0 | |
|
6 Пределы допускаемых значений приведенной погрешности титраторов при дозировании (к максимальному объему бюретки), %, не более | ||
|
- 1 мл |
±0,30 | |
|
- 2 мл |
±0,30 | |
|
- 5 мл |
±0,30 | |
|
- 10 мл |
±0,20 | |
|
- 20 мл |
±0,15 | |
|
- 50 мл |
±0,10 | |
|
7 Допускаемые значения относительного среднего квадратического отклонения (ОСКО) результатов измерений объема титраторами в диапазоне от 10 % до 100 % объема бюретки при дозировании, %, не более | ||
|
- 1 мл |
0,10 | |
|
- 2 мл |
0,10 | |
|
- 5 мл |
0,10 | |
|
- 10 мл |
0,07 | |
|
- 20 мл |
0,07 | |
|
- 50 мл |
0,05 | |
|
8 Диапазоны показаний температуры, °C: | ||
|
- с первичными термопреобразователеми Pt 1000 |
от минус 150 °C до 250 °C |
- |
|
- с первичными термопреобразователями NTC |
от минус 5 °C до 250 °C | |
|
9 Диапазон напряжений питания сети переменного тока, В |
от 100 до 240 | |
|
10 Диапазон частот сети питания, Гц |
от 50 до 60 | |
|
11 Потребляемая мощность, Вт, не более |
45 | |
|
12 Условия эксплуатации: | ||
|
- диапазон температур окружающей среды, °C |
от 22 до 28 | |
|
- относительная влажность окружающей среды, %, не более |
60 | |
|
13 Диапазон температур окружающей среды при хранении, °C |
от минус 20 до 60 | |
|
14 Диапазон температур окружающей среды при транспортировании, °C |
от минус 40 до 60 | |
|
1 |
2 | 3 |
|
15 Габаритные размеры, мм, не более: | |
|
- длина |
310 |
|
- ширина |
142 |
|
- высота |
164 |
|
16 Масса, кг, не более |
2,95 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
Комплект поставки определяется требованиями методики выполнения измерений и договором на поставку.
Комплект поставки включает:
- базовый комплект титраторов* 1 шт.;
- руководство по эксплуатации 1 экз.;
- методики поверки МРБ МП.2187-2011 1 экз.;
- дополнительный комплект принадлежностей и расходных материалов 1 компл.
Примечание:
* - базовый комплект включает в себя принадлежности в соответствии с документацией фирмы-изготовителя для конкретной модификации.
ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ
Техническая документация фирмы «Metrohm AG», Швейцарская Конфедерация.
МРБ МП.2187-2011 «Титраторы автоматические Titrino Plus, Titrando и Ti-touch. Методика поверки».
Технические регламенты Таможенного союза:
ТР ТС 004/2011 «О безопасности низковольтного оборудования»;
ГР ТС 020/2011 «Электромагнитная совместимость технических средств».
Заключение
Титраторы автоматические Titrino Plus соответствуют требованиям технической документации фирмы «Metrohm AG» (Швейцарская Конфедерация) и требованиям технических регламентов ТР ТС 004/2011 и ТР ТС 020/2011.
Межповерочный интервал, не более 12 месяцев (для титраторов, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
РУП «Витебский центр стандартизации метрологии и сертификации»
Республика Беларусь, 210015, г. Витебск, ул. Б. Хмельницкого, 20
тел.: +375 (212) 42-68-04
Аттестат аккредитации № BY/ 112 02.6.0.0003 от 10.06.2008 г.
