Титраторы автоматические по методу Карла Фишера CA-31, KF-31, CA-200, KF-200

Назначение

Титраторы автоматические по методу Карла Фишера СА-31, KF-31, СА-200, KF-200 ( далее - титраторы) предназначены для определения содержания влаги в органических и неорганических веществах. Титраторы исполнений СА-200 и KF-200 также могут быть использованы для определения содержания различных веществ методом потенциометрического титрования.

Область применения - титраторы могут быть использованы в жилых, коммерческих зонах, промышленных зонах с малым энергопотреблением, в лабораториях предприятий химической, нефтехимической, пищевой промышленности, а также стационарных и передвижных лабораториях предприятий теплоэнергетики, в области охраны окружающей среды и других областях хозяйственной деятельности.

Описание

Титраторы представляют собой автоматические приборы, обеспечивающие измерение, обработку и регистрацию выходной информации.

^Тчанда

Принцип действия титраторов основан на непрерывном измерении сигнала, поступающего с электродов, помещенных в анализируемый раствор внутри ячейки для титрования, при добавлении или электрохимической генерации титранта до достижения конечной точки либо точки эквивалентности.

Принцип определения воды методом Карла Фишера основан на химической реакции воды с йодом и двуокисью серы в присутствии основания и спирта. Вода и йод реагируют друг с другом в пропорции 1:1. Иод генерируется электролитическим методом в анодном растворе при кулонометрическом титровании либо добавляется в составе титранта при волюмометрическом титровании. По мере вступления воды в химическую реакцию в растворе появляется избыток йода, определяемый по изменению потенциала на двойном платиновом электроде. Конечная точка титрования определяется вольтамперометрически.

Общее количество влаги, при определении посредством кулонометрического метода, определяется посредством измерения общего потребления электричества, израсходованного на достижение конечной точки.

При волюмометрическом титровании количество влаги определяется пропорционально количеству добавленного йодсодержащего раствора.

Титраторы СА-31 стандартно оснащены одним каналом кулонометрического титрования влаги по методу Карла Фишера.

Титраторы KF-31 стандартно оснащены одним каналом волюмометрического титрования влаги, а также электроникой контроля кулонометрического титрования и разъемом подключения генераторного электрода, что позволяет применять их для кулонометрического титрования влаги при условии доукомплектовании соответствующей титровальной ячейкой.

Титраторы СА-200, KF-200 имеют базовый блок с одинаковым контроллером и одинаковым набором функций, позволяющим реализовать метод Карла Фишера как кулонометрическим, так и волюмометрическим способом, и отличаются типом поставляемого при выпуске из производства комплектом измерительного канала. Титраторы СА-200 стандартно оснащены одним каналом кулонометрического титрования влаги по методу Карла Фишера, титраторы KF-200 - одним каналом волюмометрического титрования влаги по методу Карла Фишера.

Титраторы СА-200, KF-200 могут быть дополнительно оснащены вторым комплектом измерительного канала.

Титраторы СА-200, KF-200 также могут применяться для потенциометрического титрования при подключении комплекта измерительного канала GT Option.

Конструкция титраторов включает следующие обязательные компоненты:

- основной электронный блок;

- ячейку для титрования с электродами;

- шприцевую бюретку KF-200 (для волюмометрического титрования по методу Карла Фишера и потенциометрического титрования).

Stirre

Опционально поставляется комплект измерительного канала GT Option состоящий из шприцевой бюретки KF-200 и магнитной мешалки GT GT Stirrer, оснащена разъемами для подключения электродов, плато: сигнала и держателем электродов.

алка

ия

Государственный реестр средств измерении Республики Беларусь

.Для документов

В титраторах СА-31, KF-31 обязательные компоненты конструктивно объединены в одном корпусе.

Управление титраторами осуществляется с панели основного блока. Результаты измерений и настройки сохраняются во внутренней памяти. Опционально возможно подключение к ПЭВМ с управлением и сохранением результатов с помощью программного обеспечения.

Титраторы СА-31, КТ-31 оснащены интерфейсами передачи данных USB. Титраторы СА-200, КТ-200 оснащены интерфейсами передачи данных RS-232. Подключение электродов выполняется через разъемы типа BNC.

Внешний вид титраторов приведен на рис. 1-3.

Рис. 2. Внешний вид титраторов СА-200 (слева), KF-200 (справа) в комплектации с одним каналом измерения для титрования по Карлу Фишеру

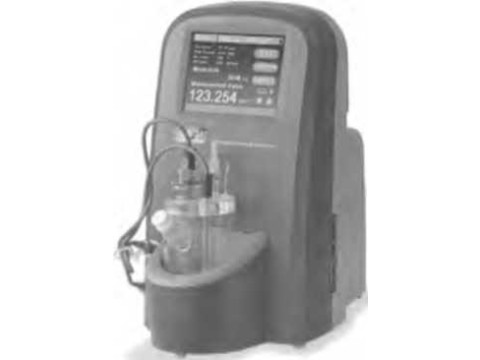

Рис. 1. Внешний вид титраторов СА-31 (слева), KF-31 (справа)

Для доку»"™’

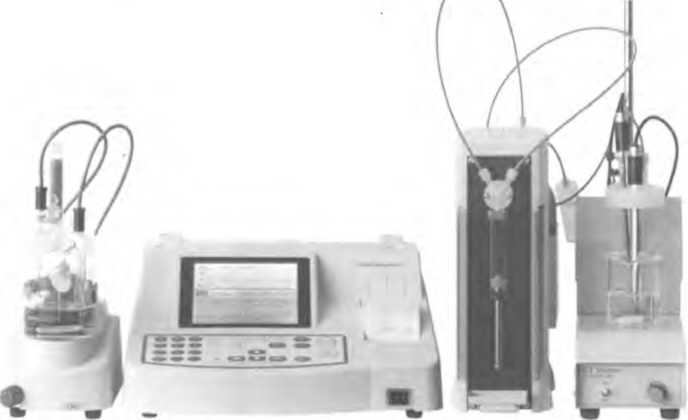

Рис. 3. Внешний вид титратора СА-200 с установленным во втором канале стендом GT Stirrer для потенциометрического титрования

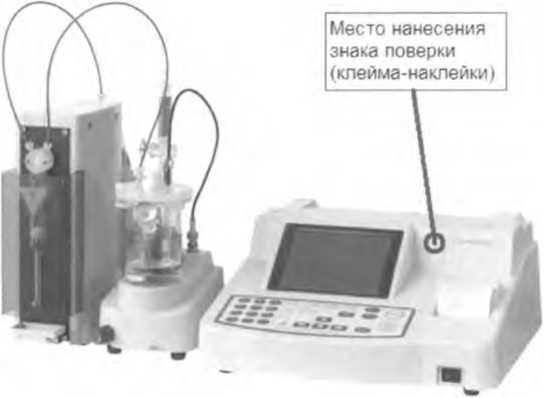

Схема нанесения знака поверки в виде клейма-наклейки

для титраторов СА-31, KF-31

для титраторов СА-200, KF-200

•манда,

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные метрологические и технические характеристики титраторов приведены в таблице 1.

Таблица 1

Продолжение таблицы 1

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию или на этикетку с наименованием модели титратора.

Комплектность

- Титратор автоматический в комплектации соответственно заявке на поставку;

- эксплуатационная документация;

Нормативные документы

Техническая документация фирмы-изготовителя.

Методика поверки «Титраторы автоматические по методу Карла Фишера СА-31, KF-31, СА-200, KF-200. Методика поверки. МРБ.МП -2016».

Заключение

Титраторы автоматические по методу Карла Фишера СА-31, KF-31, СА-200, KF-200 соответствуют требованиям технической документации фирмы «Mitsubishi Chemical Analytech Со. Ltd», Япония.

Государственные приемочные испытания проведены центром испытаний средств измерений Республиканского унитарного предприятия «Гомельский центр стандартизации, метрологии и сертификации» (аттестат аккредитации BY/112 02.1.0.1751 от 30.05.2014 действителен по 30.05.2019). Юридический адрес: ул. Лепешинского, 1, 246015, г. Гомель, тел. +375 232 23-02-33.

Межповерочный интервал (при использовании титраторов в сфере законодательной метрологии) - 12 месяцев.
