Счетчики жидкости камерные серии VZO
| Номер в ГРСИ РФ: | РБ 03 07 4588 16 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Счетчики жидкости |
| Производитель / заявитель: | "Aquametro Oil & Marine AG", Швейцария |
Счетчики жидкости камерные серии VZO предназначены для измерения объема жидкости кинематической вязкостью от 0,55 до 36 мм2/с.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 4588 16 |
| Наименование | Счетчики жидкости камерные серии VZO |
| Год регистрации | 2016 |
| Номер сертификата | 11428 |
| Дата регистрации | 2017-10-31 |
| Срок действия | 2021-06-28 |
| Получатель сертификата | фирма "Aquametro Oil & Marine AG", Швейцария (CH) |
Производитель / Заявитель
фирма "Aquametro Oil & Marine AG"
Адрес: Ringstrasse 75, СН- 4106 Therwil
Контакты: +41 61 725 11 22
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Счетчики метрологически обеспечены в Республике Беларусь (на расходомерной установке РУДТ 0.08, принадлежащей ООО "Промавтокип", п/у Колядичи или Государственному предприятию "Белоруснефть-Промсервис", г. Речица)(НТК №12-18). |
| Методика поверки | Поверка проводится по МРБ МП.2186-2011. |
Поверители
Скачать
|
Описание типа РБ 03 07 4588 16 [2016-10-12]
rb-03-07-4588-16_2016-10-12.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4588 16 [2012-01-06]
rb-03-07-4588-16_2012-01-06.pdf
|
Скачать |
Описание типа
Назначение
Счетчики жидкости камерные серии VZO предназначены для измерения объема жидкости кинематической вязкостью от 0,55 до 36 мм2/с.
Область применения - автотракторная техника, спецтехника, генераторы, горелки, зерносушилки и т.п.
Описание
Принцип действия счетчиков основан на измерении количества оборотов ротора, выполненного в виде кольца. Кольцо осуществляет возвратно-поступательное движения под действием протекающей жидкости. Количество оборотов ротора пропорционально объему жидкости, прошедшему через счетчик. Счетчики работают на жидкостях вязкостью до 36 мм2/с.
Счетчики состоят из корпуса с резьбовыми входом и выходом, измерительной камеры и счетного механизма. Счетчики модификации VZO 4, VZO 8 имеют механический роликовый счетный механизм. Счетчики VZO 4, VZO 8 могут иметь исполнение с герконовым импульсным датчиком - VZO 4-RE, VZO 8- RE. Счетчики модификации VZO 4 OEM , VZO 8 OEM выпускают только с импульсным герконовым датчиком для использования в системах с дистанционной передачей информации.
Гидравлическая часть счетчика полностью изолирована от счетного механизма. В жидкости находится кольцевой поршень, направляющий ролик и электромагнитная муфта. Передача данных из герметически закрытой измерительной камеры осуществляется при помощи электромагнитной муфты.
Корпус счетчиков и измерительная камера изготовлены из латуни. Корпус счетчиков VZO 4, VZO 8, на котором располагается роликовый счетный механизм, закрыт крышкой из полупрозрачного маслопрочного пластика.
Перед счетчиком установлен сетчатый фильтр, который можно достать и промыть без разборки счетчика.
Счетчики могут быть установлены в горизонтальном, вертикальном или диагональном положениях.
Счетчики имеют возможность пломбирования в местах, препятствующих доступу к регулирующему устройству счетчика, к счетному механизму, к герконовому датчику.
Места нанесения знака поверки указаны в приложении к описанию типа.
Внешний вид счетчиков приведен на рисунке1.

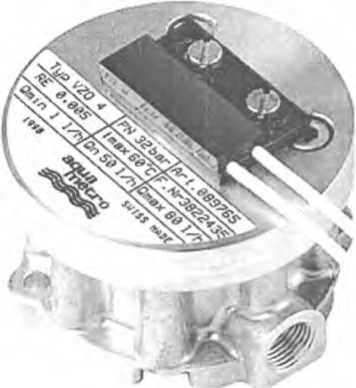

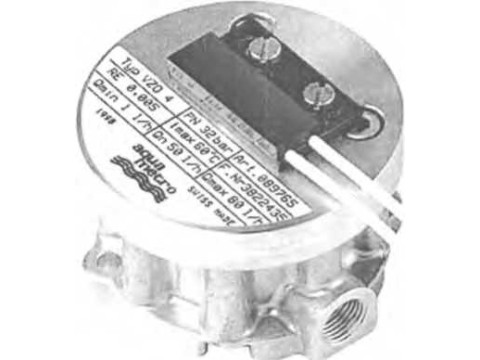

Рис.1 Внешний вид счетчиков
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Характеристика |
Значение | ||||
|
VZO 4/ VZO 4-RE |
VZO 4 OEM |
VZO 4 QMIN 0,5/ VZO 4-RE QMIN 0,5 |
VZO 8/ VZO 8-RE |
VZO 8 OEM | |
|
Диаметр условного прохода, мм |
4 |
8 | |||
|
Емкость счетного механизма |
99999,99 |
- |
99999,99 |
'999999,99 |
- |
|
Диапазон расходов жидкого топлива, л/час |
от 1 до 80 |
от 0,5 до 40 |
от 4 до 200 | ||
|
Пределы допускаемой относительной погрешности измерения объема жидкого топлива, % |
± 1 (+1/-2 для расходов до 2 л/час) |
± 1 | |||
|
Максимальное давление жидкого топлива, МПа |
3,2 при температуре плюс 22°С | ||||
|
Диапазон рабочих температур, °C |
ОТ МИН' |
/с 10 до плюс 60 | |||
|
Степень защиты оболочек по ГОСТ 14254-96 |
IP 54 |
IP 65 |
IP 54 |
IP 65 | |
|
Габаритные размеры, мм, не более |
78x68x68 |
054x42 |
78x68x68 |
_и74х46 | |
|
Средний срок службы, лет |
8 | ||||
ГК***
, ХДлл лопувевтщ,/
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Aquametro AG" (Швейцария).
Заключение
Счетчики соответствуют требованиям документации фирмы "Aquametro AG" (Швейцария).
Межповерочный интервал - не более 12 месяцев (для счетчиков предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ.
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY /112.02.1.0.0025.
