Счетчики жидкости и количества теплоты ультразвуковые СНТ 2

Назначение

Счетчики жидкости и количества теплоты ультразвуковые СНТ 2 (далее - счетчики) предназначены для измерения и коммерческого учета объема теплоносителя (воды) и тепловой энергии для закрытых и открытых систем теплоснабжения, горячего и холодного водоснабжения, а также для использования в автоматизированных системах учета, контроля и регулирования тепловой энергии.

Область применения - объекты коммунального хозяйства и промышленность.

Описание

Принцип работы счетчика состоит в измерении расхода воды (теплоносителя) и температуры теплоносителя в трубопроводах с последующим определением тепловой энергии (количества теплоты) и других параметров воды путем обработки данных измерений микропроцессорным устройством (вторичным преобразователем) по запрограммированному алгоритму.

Принцип определения расхода жидкости основан на измерении разности времени распространения ультразвуковых сигналов (УЗС) по и против потока воды, которое пропорционально скорости потока воды.

Вторичный преобразователь (ВП) по сигналам, поступающим от преобразователей пьезоэлектрических (ППЭ) и термопреобразователей сопротивления вычисляет значения объема или массы воды (теплоносителя), тепловой мощности, и количества теплоты, а также производит учет времени наработки и простоя, хранение почасовых и суточных значений количества теплоты, объема воды или массы воды (теплоносителя), средней температуры и давления, а также времени и характера неисправностей в работе.

Счетчик обеспечивает индикацию на жидкокристаллическом индикаторе, имеющем две строки по 16 буквенно-цифровых знаков, следующих параметров:

- суммарного (нарастающим итогом) потребленного объема (массы) теплоноси^йва^ по каналам, м3 (т);

- суммарного (нарастающим итогом) потребленного количества тепловойрИер^^ А ГДЖ (Гкал);                                                                                                     II ноадарспда'иьй реест

U уупублиьц Беларусь V. \Для д<жумавто*У

- суммарного (нарастающим итогом) времени наработки и простоя счетчика, мин;

- объемного или массового расхода теплоносителя, м3/ч или т/ч;

- тепловой мощности, МВт (Гкал/ч);

- температуры теплоносителя в прямом, обратном и холодном трубопроводах, в градусах Цельсия.

Выбор индицируемого параметра осуществляется с помощью кнопки, расположенной на крышке корпуса ВП.

Счетчики, в зависимости от исполнения и схемы учета, состоят из следующих основных частей:

- вторичный преобразователь;

- один или два первичных преобразователей расхода (ППР) с установленными на них преобразователями пьезоэлектрическими (исполнение В-1);

- один или два расходомерных участка трубопровода (РУТ) на объекте эксплуатации с установкой ППЭ непосредственно на них (исполнение В-2);

В состав счетчика в зависимости от схемы учета дополнительно могут входить:

- два термопреобразователя сопротивления с НСХ 100П ( W100 = 1,385 или W100 = 1,391) класс допуска А, В по ГОСТ 6651-2009, подобранных в пару (исполнения ВП-С, ВП-А);

- термопреобразователь сопротивления с НСХ 100П (W100  = 1,385 или

W100 = 1,391) класс допуска А, В по ГОСТ 6651-2009 (исполнения ВП-С, ВП-А);

- два термопреобразователя сопротивления с НСХ Pt 500 (Pt 1000) (для W = 1,385) класс допуска А, В по ГОСТ 6651-2009, подобранных в пару (исполнение ВП-Б);

- термопреобразователь сопротивления с НСХ Pt 500,( Pt 1000) (для W = 1,385) класс допуска А, В по ГОСТ 6651-2009 (исполнение ВП-Б);

- до двух счетчиков воды с импульсными выходами;

- до трех преобразователей давления.

ВП счетчика в зависимости от выполняемых функций может содержать:

- до двух каналов преобразования объемного расхода, тепловой мощности, температуры в выходной токовый сигнал;

- до двух каналов преобразования объема воды, тепловой мощности, температуры в выходной импульсный сигнал;

- до двух каналов преобразования входного импульсного сигнала.

Считывание на компьютер текущих и статистических данных параметров системы теплоснабжения или водоснабжения , а также данных самого счетчика и характера его неисправностей из ВП, может производится через стандартный последовательный интерфейс RS 232 и , дополнительно через интерфейс RS 485 или инфракрасный порт.

Внешний вид счетчиков приведен на рисунках 1 и 2.

Схема с указанием мест пломбирования и нанесения поверки в виде клейма -наклейки на счетчик приведена в Приложении А к описанию типа.

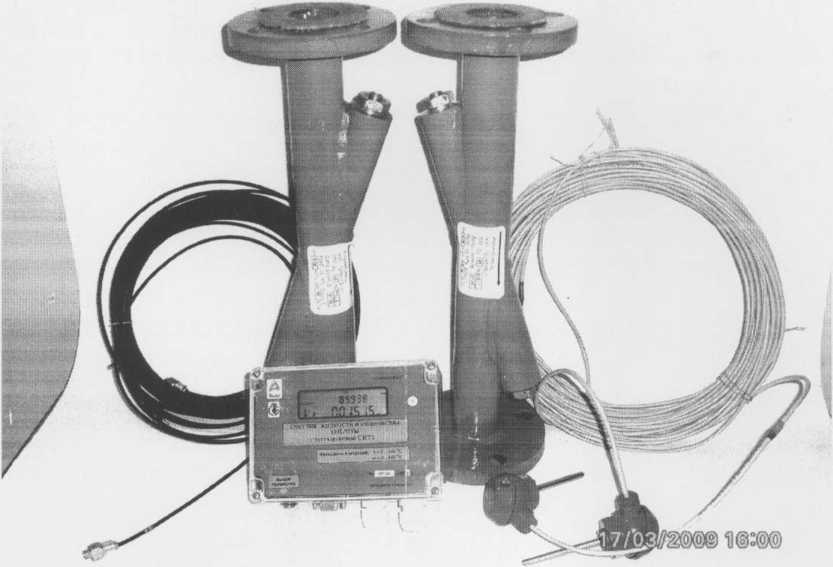

Рисунок 1 Внешний вид счетчиков жидкости и количества теплоты ультразвуковых СНТ 2 (ВП-С).

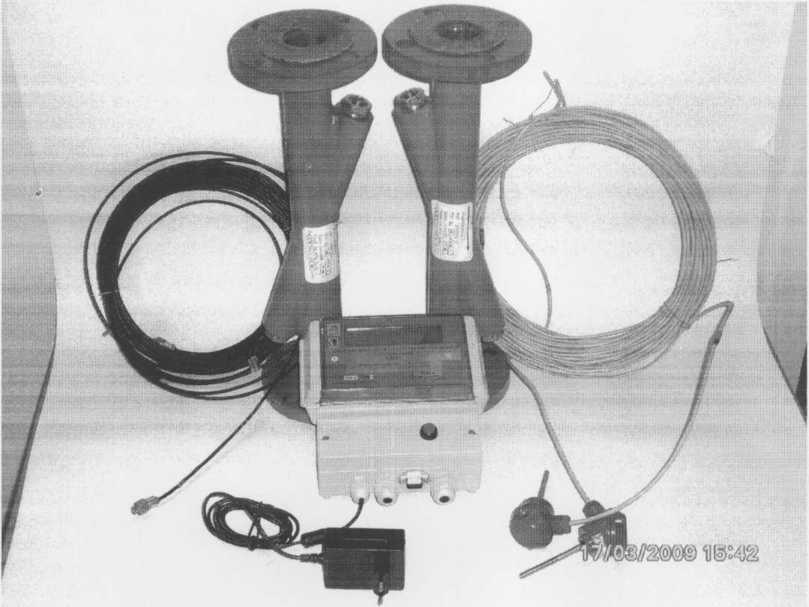

Рисунок 2 Внешний вид счетчиков жидкости и количества теплоты’/'/Т^7^

ультразвуковых СНТ 2 (ВП-Б).

[Государе 'Инный peennl tearag,/ \4®» Документов/

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диаметры условного прохода ППР (РУТ) счетчика и объемный расход теплоносителя (воды) приведен в таблице 1.

"аблица 1   __________________________________________

Класс счетчика по СТБ ЕН 1434-1-2011                                           1, 2, 3;

Класс счетчика по СТБ ГОСТ Р 51649-2004                                    А, В, С;

Диапазон измерения температуры теплоносителя                     от 1 °C до 150 °C;

Диапазон измерения разности температур теплоносителя в подающем и обратном трубопроводе,*^:                                                    от 3 °C до 149 °C;

Диапазон рабочего давления теплоносителя                   от 0,16 МПа до 1,6 МПа;

Пределы допускаемой относительной погрешности при измерении количества теплоты приведены в таблице 2

Таблица 2

где: At - значение разности температур теплоносителя в подающем и обратном трубопроводах теплообменного контура, °C;

AtH -наименьшее значение разности температур теплоносителя, °C;

G и Gb - значения расхода теплоносителя и его наибольшее значение в подающем трубопроводе, м3/ч.

Пределы допускаемой относительной погрешности измерения расхода воды (теплоноси

теля) по СТБ ЕН 1434-1-2011:

Класс 1     6v= ± (1+0,01Gb/G), но не более ± 5%

Класс 2     6v= ± (2+0,02Gb/G), но не более ± 5%

Класс 3     6v= ± (3+0,05Gb/G), но не более ± 53<^^.

Пределы допускаемой относительной погрешности вторичного преобразоватоШэдй}^ преобразовании, вычислении и индикации количества теплоты: бВп = ± (0,5jK\W

Пределы допускаемой относительной погрешности подобранной пары термопреобразователей сопротивления при преобразовании разности температур в разность сопротивлений: 5At= ± (0,5+3AtH/At), %

Условия эксплуатации:

температура окружающего воздуха                   от 5 °C до 55 °C;

относительная влажность воздуха                    до 93 % при 35 °C;

атмосферное давление                             от 86 до 106,7 кПа;

Питание (в зависимости от исполнения ВП):

сеть переменного тока номинальным напряжением 230 В, частотой (50+1) Гц; источник постоянного тока номинальным напряжением 12 В;

внутренний источник постоянного тока номинальным напряжением 3,6 В;

Потребляемая мощность, не более:

от сети переменного тока                                         14 В А;

от источника постоянного тока номинальным напряжением 12 В 6,0 Вт;

Ток потребления (счетчик с питанием от внутреннего источника постоянного тока) 550 мкА;

Степень защиты корпуса ВП и ППР                           IP54 по ГОСТ 14254-96;

Габаритные размеры ВП, не более:

с питанием от сети переменного тока и от источника постоянного тока    190x190x110 мм;

с питанием от внутреннего источника постоянного тока                   171x121x55 мм;

Масса ВП, не более

с питанием от сети переменного тока и от источника постоянного тока              2,0 кг;

с питанием от внутреннего источника постоянного тока                            0,7 кг;

Средняя наработка на отказ, не менее                                        33000 ч;

Средний срок службы, не менее                                              10 лет.

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель ВП и на титульный лист паспорта на счетчик типографским способом.

Комплектность

Комплект поставки счетчиков приведен в таблице 3. Таблица 3__

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ РБ 600077312.001-2003 "Счетчики жидкости и количества теплоты ультразвуковые СНТ 2. Технические условия".

СТБ ЕН 1434-1-2011 "Теплосчетчики. Часть1. Общие требования".

СТБ ГОСТ Р 51649-2004 "Теплосчетчики для водяных систем теплоснабжения. Общие технические условия".

ГОСТ 12997-84 "Изделия ГСП. Общие технические условия".

ГОСТ 12.2.091-2002 "Изделия электротехнические. Общие технические условия. Общие требования безопасности".

МРБ МП. 1282-2012 "Счетчик жидкости и количества теплоты ультразвуковой СНТ2. Методика поверки".

Заключение

Счетчики жидкости и количества теплоты ультразвуковые СНТ 2 соответствуют требованиям ТУ РБ 600077312.001-2003, СТБ ЕН 1434-1-2011, СТБ ГОСТ Р 51465-2004, ГОСТ 12997-84, ГОСТ 12.2.091-2002.

Научно-исследовательский испытательный центр БелГИМ

г. Минск, Старовиленский тракт, 93

тел. 334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025
