Счетчики жидкости и количества теплоты СВТУ-10М
| Номер в ГРСИ РФ: | РБ 03 10 3494 16 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Счетчики жидкости |
| Производитель / заявитель: | ООО "КИПпромэнерго", г. Минск |
Счетчики жидкости и количества теплоты СВТУ-1 ОМ (далее - счетчики), в зависимости от исполнения, предназначены для измерения количества теплоты (тепловой энергии) и (или) объема теплоносителя (жидкости) в водяных системах теплоснабжения, системах холодного и горячего водоснабжения (питьевой и технической воды), системах сточных вод.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 3494 16 |
| Наименование | Счетчики жидкости и количества теплоты СВТУ-10М |
| Год регистрации | 2016 |
| Номер сертификата | 10696 |
| Дата регистрации | 2016-10-27 |
| Срок действия | 2021-10-27 |
| Получатель сертификата | ООО "КИПпромэнерго", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "КИПпромэнерго"
Адрес: 220036, г. Минск, ул. Волоха, 1, оф. 303
Контакты: +375 17 396-43-68 / / info@kpe.by
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ. МП. 1776-2008 (изменения №1-2). |
Поверители
Скачать
|
Описание типа РБ 03 10 3494 16 [2017-03-06]
rb-03-10-3494-16_2017-03-06.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3494 16 [2018-05-23]
rb-03-10-3494-16_2018-05-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3494 16 [2011-11-02]
rb-03-10-3494-16_2011-11-02.pdf
|
Скачать |
Описание типа
Назначение
Счетчики жидкости и количества теплоты СВТУ-1 ОМ (далее - счетчики), в зависимости от исполнения, предназначены для измерения количества теплоты (тепловой энергии) и (или) объема теплоносителя (жидкости) в водяных системах теплоснабжения, системах холодного и горячего водоснабжения (питьевой и технической воды), системах сточных вод.
Область применения - теплоэнергоцентрали, теплоузлы, теплопункты, системы тепло- и водоснабжения, тепловые сети жилищно-коммунального хозяйства, в промышленности и др.
Счетчики могут быть использованы для коммерческого и технологического учета.
Описание
Счетчики состоят из следующих функциональных блоков:
- вычислитель;
- расходомерный участок с ультразвуковыми преобразователями расхода (далее - РУ);
- термопреобразователи сопротивления (далее-ТС).
Принцип работы счетчика состоит в измерении расхода теплоносителя (жидкости) и температуры теплоносителя в трубопроводах с последующим определением количества теплоты (тепловой энергии) и других параметров жидкости путем обработки измерений микропроцессорным устройством вычислителя счетчика.
Принцип определения расхода жидкости основан на измерении разнощи ско-« т а
ростеи прохождения ультразвуковых сигналов по направлению и проти^н^йранде^ ния потока теплоносителя (жидкости), протекающего через РУ. Температура тепло-
носителя на входе и выходе теплообменной системы или температура жидкости измеряется ТС.
Вычислитель по сигналам, поступающим от РУ и ТС, в зависимости от исполнения, индицирует значения количества теплоты, тепловой мощности, объема или массы теплоносителя (жидкости), температуры теплоносителя в подающем и (или) обратном трубопроводе, температуру холодной воды на источнике теплоснабжения, избыточного давления теплоносителя (жидкости), а также производит регистрацию и сохранение в памяти времени наработки и простоя, текущего времени и даты, средней измеренной температуры и давления за час и за сутки, а также времени и характера неисправностей в работе, почасовых и суточных значений количества теплоты, объема или массы теплоносителя (жидкости).
Счетчики, в зависимости от нормированных значений пределов допускаемых погрешностей при измерении количества теплоты и объема теплоносителя выпускают следующих модификаций: СВТУ-10М(М1), СВТУ-10М(М2).
В зависимости от выполняемых функций счетчики имеют следующие исполнения:
- СВТУ-10М(М1)-2, СВТУ-10М(М2)-2, СВТУ-10М(М1)-4, СВТУ-10М(М2)-4, СВТУ-10М(М1)-5, СВТУ-10М(М2)-5, СВТУ-10М(М1)-6, СВТУ-10М(М2)-6, СВТУ-10М(М1)-7, СВТУ-10М(М2)-7, СВТУ-10М(М1 )-8, СВТУ-10М(М2)-8, СВТУ-10М(М1)-9, СВТУ-10М(М2)-9, СВТУ-10М(М1)-10,СВТУ-10М(М2)-10, СВТУ-10М(М1)-11, СВТУ-10М(М2)-11, СВТУ-10М(М1)-12, СВТУ-10М(М2)-12 - предназначены для измерения и индикации отпущенного или потребленного количества теплоты, объема теплоносителя, температуры теплоносителя в подающем и обратном трубопроводах, избыточного давления теплоносителя или воды (по отдельному заказу), времени наработки (наличия напряжения в сети питания и корректной работы) или простоя (отсутствия напряжения в сети питания), а также вычисления тепловой мощности, объемного расхода теплоносителя или объемного расхода воды, массы (массового расхода) теплоносителя, текущего времени и даты;
- СВТУ-10М(М1)-1, СВТУ-10М(М2)-1, СВТУ-10М(М1)-3, СВТУ-10М(М2)-3 -предназначены для измерения и индикации объема холодной или горячей воды, ее температуры, времени наработки или простоя, а также вычисления объемного расхода воды, массы (массового расхода) воды, текущего времени и даты.
Счетчики исполнений СВТУ-10М(М1)-7, СВТУ-10М(М2)-7, СВТУ-10М(М1)-9, СВТУ-10М(М2)-9, СВТУ-10М(М1)-11, СВТУ-10М(М2)-11 дополнительно измеряют и индицируют температуру холодной воды на источнике теплоснабжения.
Счетчики исполнений СВТУ-10М(М1)-9, СВТУ-10М(М2)-9 дополнительно измеряют и индицируют объем воды, используемой для восполнения потерь теплоносителя на источнике теплоснабжения.
Счетчики исполнений СВТУ-10М(М1)-4, СВТУ-10М(М2)-4, СВТУ-10М(М1)-5, СВТУ-10М(М2)-5, СВТУ-10М(М1)-7, СВТУ-10М(М2)-7 дополнительно индицируют разность объемных расходов теплоносителя в подающем и обратном трубопроводах.
Счетчики исполнений СВТУ-10М(М1)-10, СВТУ-10М(М2)-10, СВТУ-10М(М1)-11, СВТУ-10М(М2)-11 дополнительно измеряют и индицируют температуру воды в системе горячего водоснабжения (далее - система ГВС), вычисляют и иидиг^уи^ко-личество теплоты, потребленной системой ГВС. у / (В \ '
|| [Государственный реестр! II । средств измерений / \\ \ Республики Беларусь /
Счетчики исполнений СВТУ-10М(М1)-10, СВТУ-10М(М2)-10, СВТУ-10М(М1)-11, СВТУ-10М(М2)-11, СВТУ-10М(М1)-12, СВТУ-10М(М2)-12 дополнительно индицируют объемный расход теплоносителя, потребляемого системой ГВС, а также количество теплоты, потребленной в системе ГВС.
В качестве термопреобразователей сопротивления могут использоваться комплекты термопреобразователей сопротивления с номинальной статической характеристикой (НСХ) 100П для W100 =1,385, классом точности не ниже А по ГОСТ 6651, внесенные в Государственный реестр Республики Беларусь, и имеющие соответствующую монтажную часть для установки в трубопровод.
В качестве преобразователей избыточного давления могут использоваться преобразователи для преобразования избыточного давления теплоносителя (воды) в диапазоне от 0 до 2,0 МПа в пропорциональный электрический сигнал постоянного тока от 4 до 20 мА и пределами допускаемой приведенной погрешности ± 0,45 % или аналогичные, внесенные в Государственный реестр Республики Беларусь, с пределами приведенной погрешности не более ±0,45 %.
Пломбирование счетчиков от несанкционированного доступа к элементам счетчика и нанесение знака поверки (клейма-наклейки) проводится в соответствии с Приложением А к описанию типа

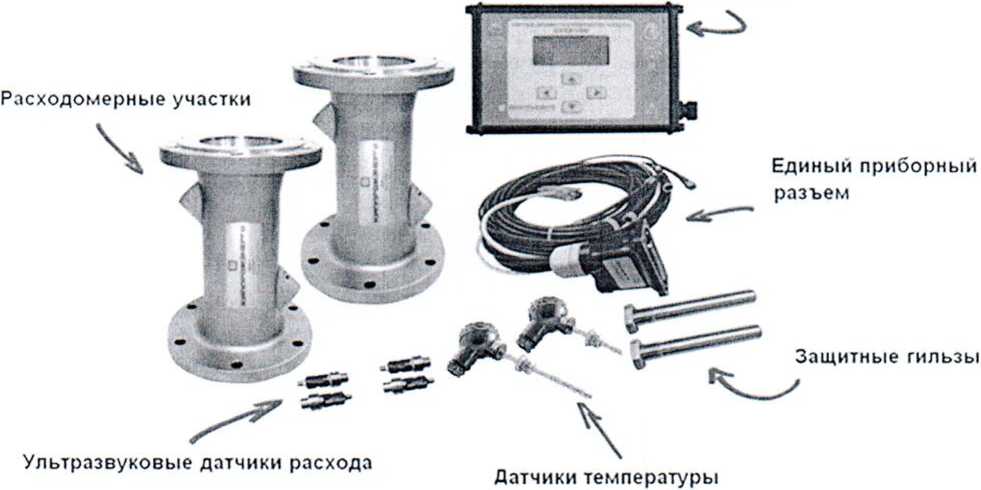

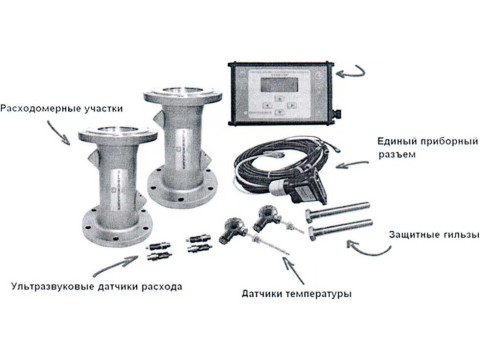

Внешний вид составных частей счетчиков приведен на Рисунке 1.
Вычислитель
Рисунок 1 - Внешний вид составных частей счетчиков
Влияние программного обеспечения (далее - ПО) учтено при нормировании метрологических характеристик счетчиков. Идентификационные данные ПО приведены в таблице 1. Защита метрологически значимой части ПО от преднамеренных и непреднамеренных изменений, а также от несанкционированных настроек, обеспечивается необходимостью ввода кодов доступа.
Для документов
Государственный реестр средств измерений Республики Беларусь
|
Таблица 1 - |
Идентификационные данные ПО | |
|
Обозначение счетчика |
Наименование ПО |
Версии ПО |
|
СВТУ-10М |
Внутреннее ПО |
175 |
Примечания:
1) Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО счетчиков останется без изменений.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики счетчиков указаны в таблицах 2-5.
|
Таблица 2 | |
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Класс точности счетчиков по СТБ EN 1434-1 -для исполнений СВТУ-10М(М1)-2, СВТУ-10М(М1)-5, СВТУ-10М(М1)-6, СВТУ-10М(М1)-8, СВТУ-10М(М1)-9 - исполнений СВТУ-10М(М2)-2, СВТУ-10М(М2)-5, СВТУ-10М(М2)-6, СВТУ-10М(М2)-8, СВТУ-10М(М2)-9 |
1 (класс С по СТБ ГОСТ Р 51649) 2 (класс В по СТБ ГОСТ Р 51649) |
|
Диапазон измерений температуры теплоносителя в подающем и обратном трубопроводах |
от 0 °C до 150 °C |
|
Наименьшее значение разности температуры (AtH) теплоносителя в подающем и обратном трубопроводах |
3 °C |
|
Наибольшее значение разности температуры (Atmax) теплоносителя в подающем и обратном трубопроводах |
150 °C |
|
Диапазон измерений объемного расхода теплоносителя (воды) в зависимости от диаметра условного прохода (Ду) расходомерного участка (РУ) |
указаны в таблице 3 |
|
Пределы допускаемой относительной погрешности счетчиков при измерении количества теплоты: -для исполнений СВТУ-10М(М1)-2, СВТУ-10М(М1)-5, СВТУ-10М(М1)-6, СВТУ-10М(М1)-8, СВТУ-10М(М1)-9 -для исполнений СВТУ-10М(М2)-2, СВТУ-10М(М2)-5, СВТУ-10М(М2)-6, СВТУ-10М(М2)-8, СВТУ-10М(М2)-9 |
±(2+4AtH/At+0,01Qmax/Q) % ±(3+4AtH/At+0,02Qmax/Q) %, где At - значение разности температур теплоносителя в подающем и обратном трубопроводах теплообменного контура, °C; Q - значение расхода теплоносителя в подающем трубопроводе, м3/ч |
|
Пределы допускаемой относительной погрешности счетчиков исполнений СВТУ-10М(М1)-4, СВТУ-10М(М1)-7, СВТУ-10М(М1)-10, СВТУ-10М(М1)-11, СВТУ-10М(М1)-12 при измерении количества теплоты |
указаны в таблице 4 |
|
Пределы допускаемой относительной погрешности при измерении объема теплоносителя или воды |
указаны в таблице 5 |
|
Пределы допускаемой абсолютной погрешности счетчиков при измерении температуры | |
|
1 иостдарстеенны* реестр \\ \ Респ&»*" EeMPgb/ V ХЙст'^и^Э |
Продолжение таблицы 2
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности счетчиков при измерении разности температур |
± (0,1+0,005 At) °C |
|
Пределы допускаемой относительной погрешности вычислителя счетчиков при вычислении и индикации теплоты |
±(0,5+AtH/At) % |
|
Пределы допускаемой относительной погрешности вычислителя счетчиков при вычислении и индикации массы (массового расхода) теплоносителя или воды |
±0,1 % |
|
Пределы допускаемой абсолютной погрешности вычислителя счетчиков при преобразовании входных сигналов от термопреобразователей сопротивления (ТС) в значение температуры теплоносителя или воды |
± 0,1 °C |
|
Пределы допускаемой приведенной погрешности вычислителя счетчиков при преобразовании входных сигналов от преобразователей давления в значение избыточного давления теплоносителя или воды |
±0,2 % от верхнего значения диапазона измерений |
|
Пределы допускаемой относительной погрешности вычислителя счетчиков при измерении времени наработки и простоя |
± 0,05 % |
|
Пределы допускаемой приведенной погрешности вычислителя при преобразовании цифровых сигналов в аналоговые электрические сигналы |
±1 % от верхнего предела диапазона выходного сигнала |
|
Условия применения в окружающей среде по СТБ EN 1434-1 |
класс исполнения А |
|
Устойчивость к воздействию климатических факторов внешней среды по ГОСТ 12997 |
группа исполнения В4, но для диапазона температур окружающего воздуха от 0 °C до плюс 55 °C для вычислителя счетчиков, от минус 40 °C до плюс 70 °C для РУ и ТС |
|
Диапазон напряжений питания от сети переменного тока |
от 207 до 253 В |
|
Потребляемая мощность, не более |
6 В А |
|
Степень защиты оболочки вычислителей по ГОСТ 14254 |
IP65 |
|
Средняя наработка на отказ, не менее |
100000 ч |
|
Средний срок службы, не менее |
12 лет |
|
Диаметр условного прохода Ду |
Условное обозначение РУ |
Диапазон объемного расхода теплоносителя (воды), м /ч | ||
|
минимальный, Qmin |
переходный, Qt |
максимальный, Qmax | ||
|
32 |
РУ-32 |
0,22 |
0,60 |
22 |
|
50 |
РУ-50 |
0,7 |
1,4 |
70 |
|
65 |
РУ-65 |
1,2 |
2,4 |
120 |
|
80 |
РУ-80 |
1,8 |
3,6 |
180 |
|
100 |
РУ-100 |
2,8 |
5,7 |
280 |
|
125 |
РУ-125 |
4,5 |
8,8 |
450 |
|
150 |
РУ-150 |
6,5 |
12,7 |
650 |
|
200 250 |
РУ-200 РУ-250 |
11,5 18 |
23 35 |
1150 1800 |
|
300 |
РУ-300 |
26 |
51 |
2600 |
|
350 |
РУ-350 |
35 |
69 |
3500 |
|
400 |
РУ-400 |
45 |
90 |
4500 |
|
500 |
РУ-500 |
71 |
141 |
7100 |
|
600 |
РУ-600 |
102 |
204 |
10200 |
|
700 |
РУ-700 |
140 |
277 |
14000 |
|
800 |
РУ-800 |
180 |
362 |
18000 |
|
900 |
РУ-900 |
230 |
458 |
23000 |
|
1000 |
РУ-1000 |
285 |
565 |
28500 |
Таблица 4
|
Значение Коэффициента, f |
Значение коэффициента к |
Пределы допускаемой относительной погрешности при измерении количества теплоты, при расходе теплоносителя Q | ||
|
Qt < Q < Qmax |
Qmin Q < Qt | |||
|
1 |
0,5 < к < |
: 1 |
±4 % |
— |
|
1 |
0,275 < к < |
.0,5 |
±5 % |
— |
|
1 |
0,24 < к < |
0,275 |
±6 % |
— |
|
0,95 |
0,5 < к < |
: 1 |
±4 % |
— |
|
0,95 |
0,25 < к < |
:0.5 |
±5 % |
— |
|
0,95 |
0,2 < к < |
' 0,25 |
±6 % |
— |
|
0,85 |
0,5 < к < |
с 1 |
±4 % |
±6 % |
|
0,85 |
0,25 < к < |
; 0,5 |
±4 % |
— |
|
0,85 |
0,1 < к < |
с 0,25 |
±6 % |
— |
|
0,75 |
0,5 <к |
с 1 |
±4 % |
±6 % |
|
0,75 |
0,25 < к < |
с 0,5 |
±4 % |
— |
|
0,75 |
0,06 <к< |
; 0,25 |
± 5 % |
— |
|
0,55 |
0,5 <к |
с 1 |
±4 % |
±6 % |
|
0,55 |
0,25 < к |
; 0,5 |
±4 % |
±7 % |
|
0,55 |
0,06 < к |
с 0,25 |
±4 % |
+ 8 % |
Примечания:
1 f- максимальное значение отношения расхода в обратном трубопроводе к расходу в подающем трубопроводе.
2 k = (t1-t2)/t1, где значения t1 и t2 зафиксированы в один момент времени.
3 Минимальное значение t1 принято равным 40 °C.
4 Знак “ ” означает, что при этих параметрах теплоносителя погрешность не но
Для документов
9
Государственный реестр средств измерений республики Беларусь
|
Диапазон расхода |
Пределы допускаемой относительной погрешности при измерении объема теплоносителя или воды, % | |
|
СВТУ-10М(М1) |
СВТУ-10М(М2) | |
|
Qmm (включительно) до Qt |
± 3 |
± 3 |
|
от Qt (включительно) до Qmax (включительно) |
± 1 |
±2 |
Знак утверждения типа
Знак утверждения типа средств измерений наносится на переднюю панель вычислителя счетчика и на титульный лист паспорта на счетчик типографским способом.
Комплектность
Комплект поставки счетчиков приведен в таблице 6.
Таблица 6
|
Название |
Обозначение |
Кол-во |
Примечание |
|
Счетчик жидкости и количества теплоты СВТУ-10М, в составе: |
1 шт | ||
|
- вычислитель |
- |
1 шт. |
- |
|
- РУ |
В соответствии с КД |
до 2 шт. |
Количество, модификация, диаметр условного прохода — в соответствии с заказом |
|
Термопреобразватель сопротивления |
до 5 шт. |
Количество, исполнение — в соответствии с заказом | |
|
Кабель соединительный |
1 шт. |
Номенклатура линий связи и их длина — в соответствии с заказом | |
|
Преобразователь избыточного давления (ПД) |
- |
до 2 шт. |
тип и количество — в соответствии с заказом |
|
Имитатор расхода ИМР-01 |
ИМР-01 |
1 шт. |
По отдельному заказу |
|
Счетчик жидкости и количества теплоты СВТУ-10М. Методика поверки. |
МРБ. МП.1776-2008 |
1 экз. | |
|
Счетчик жидкости и количества теплоты СВТУ-10М. Руководство по эксплуатации |
РЭ |
1 экз. | |
|
Счетчик жидкости и количества теплоты СВТУ-10М. Паспорт |
Паспорт |
1 экз. | |
|
Упаковка |
- |
1 компл. | |
|
Щиток приборный |
- |
1 шт. |
По отдельному заказу |
|
Запасные части, инструменты и принадлежности (ЗИП) |
- |
1 компл. |
По отдельному заказу |
|
II [ГосударС’П’енный реестр II 1 средств измерений \\ \ Республики Беларусь / | |||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 191182855.001-2011 "Счетчики жидкости и количества теплоты СВТУ-10М. Технические условия";
СТБ EN 1434-1-2011 "Теплосчетчики. Часть 1. Общие требования";
СТБ ГОСТ Р 51649-2004 "Теплосчетчики для водяных систем теплоснабжения. Общие технические условия";
ГОСТ 12997-84 "Изделия ГСП. Общие технические условия ";
ГОСТ 14254-2015 "Степени защиты, обеспечиваемые оболочками (Код IP)";
ГОСТ 12.2.091-2012 "Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования";
МРБ. МП.1776-2008 "Счетчики жидкости и количества теплоты СВТУ-10М. Методика поверки".
Заключение
Счетчики жидкости и количества теплоты СВТУ-10М соответствуют требованиям ТУ BY 191182855.001-2011, СТБ EN 1434-1-2011, СТБ ГОСТ Р 51649-2004, ГОСТ 12.2.091-2012, ТР ТС 004/2011, ТС 020/2011 (декларация о соответствии №ТС N RU Д-ВУ.АУ04.В.55711 до 12.10.2021).
Межповерочный интервал - не более 24 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ г.Минск, Старовилеский тракт, 93, тел. 334-98-13
Аттестат аккредитации №BY/112 02.1.0.0025
Другие Счетчики жидкости
