Амперметры и вольтметры Э8032-М1

Назначение

Амперметры и вольтметры 3 показывающие аналоговые малога предназначены для измерения токг

ОБЛАСТЬ ПРИМЕНЕНИЯ

Амперметры и вольтметры l нарных энергоустановках, в разлк ния тока и напряжения в цепях пе|

Описание

Приборы представляют co6oi щитовые приборы электромагнить

Принцип действия приборов модействии сердечника с магнитн которой протекает ток. При проте системы намагничивается и втяп/ прибора, тем больше угол повор подвижной системы, в состав ко' отсчет показаний прибора.

Основным конструктивным уз низм, который состоит из подвижь та для регулировки.

Измерительный механизм ус бора, в основании которого имеь приборов в электрическую цепь, пятся резисторы. Измерительный стороны которой расположен кор отметку шкалы.

j

гехническим условиям ТУ РБ 05796073.156-99, 10.079, ЗПМ.314.065 ОАО «ВЗЭП» г. Витебск,

1РИМЕНЕНИЯ

8032-М 1 (далее - приборы) прямого действия баритные щитовые электромагнитной системы, з и напряжения в цепях переменного тока.

югут применяться на передвижных и стацио-1чных отраслях промышленности для измере-эеменного тока.

1 показывающие аналоговые малогабаритные ой системы.

электромагнитной системы основан на взаи-1ым полем, создаваемым катушкой, по виткам кании тока по обмотке, сердечник подвижной 1вается в катушку. Чем больше ток в катушке ота подвижной системы. По углу отклонения горой входит стрелка прибора, производится лом приборов является измерительный меха-юй части, обоймы, катушки и магнитного шун-ганавливается в пластмассовом корпусе при-отся токоведущие стрежни для подключения 3 наружной стороны корпуса вольтметра кре-механизм закрывается крышко^^я^ужной >ректор для установки указате^у^^Щ1^^вую || [Государственный реестр] ]|

.         _                                                   II 1 средств измерений / II

1ИСТ 1 ИЗ 5                                  \\ \РеспУблики Беларусь/ ]

\Для документов/ Jf

Приборы имеют модификации отличающиеся диапазонами измерений и нормальными частотами или нормальной областью частот в соответствии с таблицей 1.

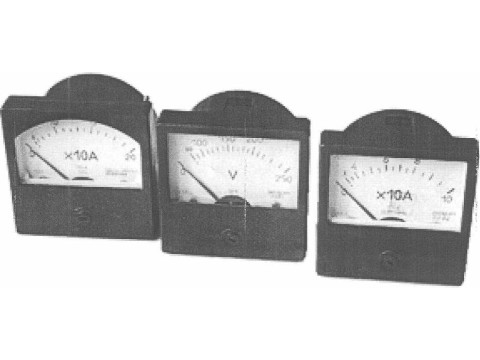

Общий вид и схема клеймения приборов приведены на рисунках А. 1, А.2.

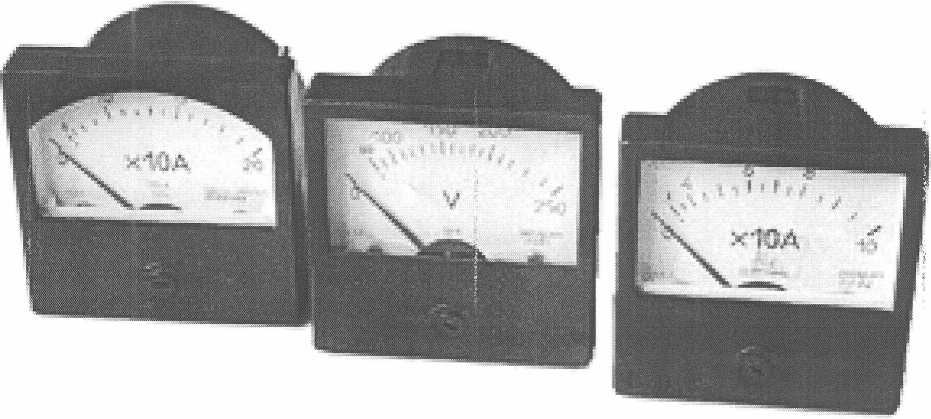

Рисунок А.1 - Общий вид

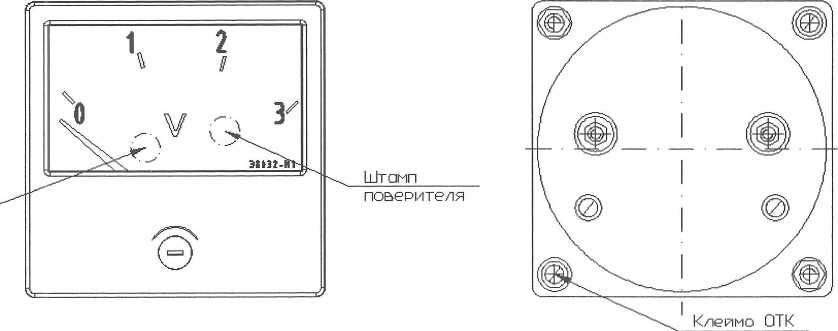

Рисунок 2 - Схема клеймения

Цена деления шкалы должна соответствовать одно-, двух- или пятикратному значению единицы измеряемой величины или значениям, полученным в результате умножения или деления этих значений на 10 или 100.

Пределы допускаемой основной приведенной погрешности амперметров и вольтметров Э8032-М1 от верхнего предела диапазона измерений приборов 1,5 %.

Пределы допускаемой основной приведенной погрешности для вольтметров Э8032-М1 в комплекте с индивидуальным добавочным сопротивлением от конечного диапазона измерений приборов ±1,5 %.

Пределы допускаемой основой приведенной погрешности для амперметров Э8032-М1, предназначенных для включения с измерительными трансформаторами тока (определяются отдельно от трансформаторов тока), от конечного диапазона измерений приборов ±1,5 %.

Потребляемая мощность не более:

- для вольтметров от 7,5 до 250 В - 4 ВА;

- для вольтметров от 500 В - 6 В А;

- для вольтметров от 600 В - 8 В-А;

- для амперметров -1,5 В А.

Масса, не более:

- прибора - 0,25 кг;

- добавочного сопротивления - 0,135 кг..

Габаритные размеры, не более:

- приборов - 80x80x70 мм;

- индивидуального добавочного сопротивления - 110x80x50.

Средний срок службы - 10 лет.

Рабочие условия эксплуатации:

- температура - от минус 50 °C до 60;°С

- относительная влажность, при температуре 25 °C - от 30 % до 80 %;

Знак утверждения типа

Знак утверждения типа наносится на прибор методом штемпелевания (наклейки), на эксплуатационную документацию - типографским способом.

Комплектность

Комплект поставки указан в таблице 2.

Таблица 2__________________________________________________________
